1. Técnica radiográfica periapical

2. Introdução
O profissional deve conhecer:
-O funcionamento dos aparelhos de raios X
-Os posicionamentos da cabeça do paciente para cada técnica.
-Os ângulos de incidência do feixe de raios X para cada região.

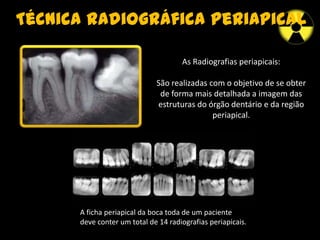

3. Técnica radiográfica periapical
As Radiografias periapicais:
São realizadas com o objetivo de se obter
de forma mais detalhada a imagem das
estruturas do órgão dentário e da região
periapical.
A ficha periapical da boca toda de um paciente
deve conter um total de 14 radiografias periapicais.

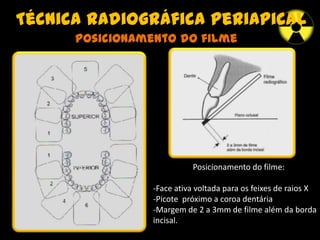

4. Técnica radiográfica periapical
Posicionamento do filme
Posicionamento do filme:
-Face ativa voltada para os feixes de raios X
-Picote próximo a coroa dentária
-Margem de 2 a 3mm de filme além da borda
incisal.

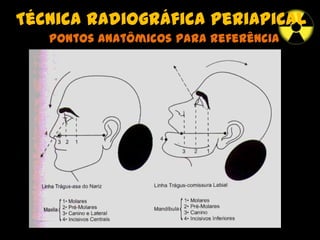

5. Técnica radiográfica periapical
Pontos anatômicos para referência

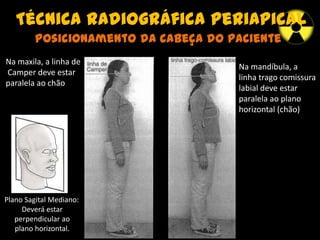

6. Técnica radiográfica periapical
Posicionamento da cabeça do paciente
Na maxila, a linha de
Camper deve estar
paralela ao chão
Na mandíbula, a
linha trago comissura
labial deve estar
paralela ao plano
horizontal (chão)
Plano Sagital Mediano:
Deverá estar
perpendicular ao
plano horizontal.

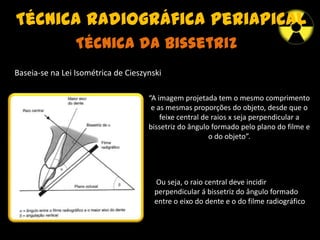

7. Técnica radiográfica periapical
“A imagem projetada tem o mesmo comprimento
e as mesmas proporções do objeto, desde que o
feixe central de raios x seja perpendicular a
bissetriz do ângulo formado pelo plano do filme e
o do objeto”.
Técnica da Bissetriz
Baseia-se na Lei Isométrica de Cieszynski
Ou seja, o raio central deve incidir
perpendicular á bissetriz do ângulo formado
entre o eixo do dente e o do filme radiográfico

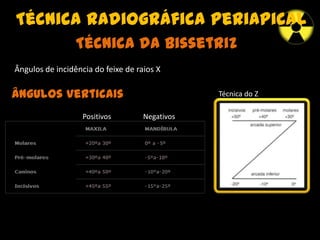

8. Técnica radiográfica periapical
Técnica da Bissetriz
Ângulos de incidência do feixe de raios X
Ângulos Verticais Técnica do Z
Positivos Negativos

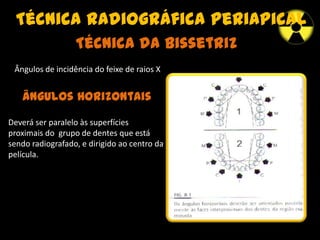

9. Técnica radiográfica periapical
Técnica da Bissetriz
Ângulos de incidência do feixe de raios X
Ângulos Horizontais
Deverá ser paralelo às superfícies
proximais do grupo de dentes que está
sendo radiografado, e dirigido ao centro da
película.

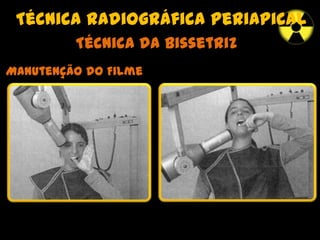

10. Técnica radiográfica periapical
Técnica da Bissetriz
Manutenção do Filme

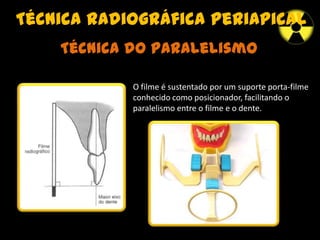

11. Técnica radiográfica periapical
Técnica do paralelismo
O filme é sustentado por um suporte porta-filme
conhecido como posicionador, facilitando o
paralelismo entre o filme e o dente.

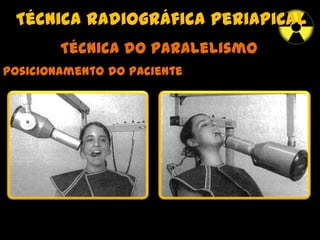

12. Técnica radiográfica periapical
Técnica do paralelismo
Posicionamento do paciente

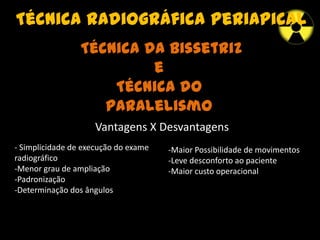

13. Técnica radiográfica periapical
Técnica da Bissetriz
e
Técnica do
paralelismo
Vantagens X Desvantagens
- Simplicidade de execução do exame
radiográfico
-Menor grau de ampliação
-Padronização
-Determinação dos ângulos
-Maior Possibilidade de movimentos
-Leve desconforto ao paciente
-Maior custo operacional

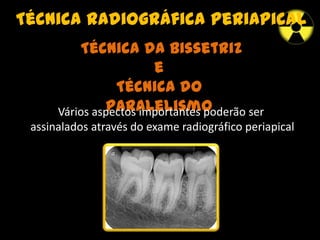

14. Técnica radiográfica periapical
Técnica da Bissetriz
e
Técnica do
paralelismoVários aspectos importantes poderão ser
assinalados através do exame radiográfico periapical

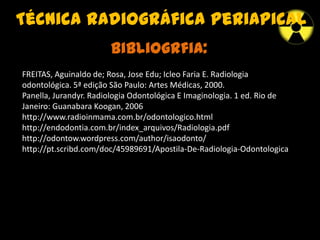

15. Técnica radiográfica periapical
Bibliogrfia:
FREITAS, Aguinaldo de; Rosa, Jose Edu; Icleo Faria E. Radiologia
odontológica. 5ª edição São Paulo: Artes Médicas, 2000.
Panella, Jurandyr. Radiologia Odontológica E Imaginologia. 1 ed. Rio de
Janeiro: Guanabara Koogan, 2006
http://www.radioinmama.com.br/odontologico.html
http://endodontia.com.br/index_arquivos/Radiologia.pdf
http://odontow.wordpress.com/author/isaodonto/
http://pt.scribd.com/doc/45989691/Apostila-De-Radiologia-Odontologica
