Aula 4 câmara escura e processamento
O documento descreve os diferentes tipos de câmaras escuras utilizadas no processo de revelação de filmes radiográficos e fotográficos, incluindo câmaras portáteis, quartos escuros e laboratórios. Detalha os equipamentos necessários como tanques, termômetros, agitadores e soluções reveladoras e fixadoras. Também menciona processadoras automáticas que agilizam o processo de revelação.
Aula 4 câmara escura e processamento
- 1. CÂMARA ESCURA Local àprova de luz, com o máximo de higiene, onde procedemos a revelação dos filmes radiográficos e fotográficos.

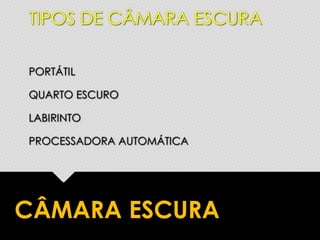

- 2. CÂMARA ESCURA TIPOS DECÂMARA ESCURA PORTÁTIL QUARTO ESCURO LABIRINTO PROCESSADORA AUTOMÁTICA

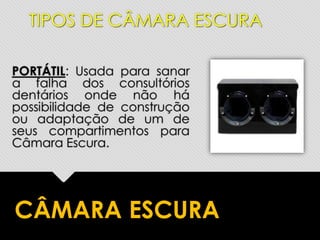

- 3. PORTÁTIL: Usada parasanar a falha dos consultórios dentários onde não há possibilidade de construção ou adaptação de um de seus compartimentos para Câmara Escura. TIPOS DE CÂMARA ESCURA CÂMARA ESCURA

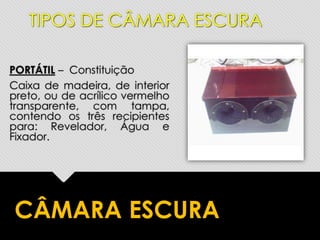

- 4. PORTÁTIL – Constituição Caixade madeira, de interior preto, ou de acrílico vermelho transparente, com tampa, contendo os três recipientes para: Revelador, Água e Fixador. CÂMARA ESCURA TIPOS DE CÂMARA ESCURA

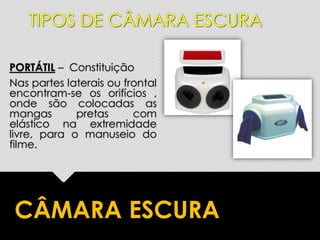

- 5. PORTÁTIL – Constituição Naspartes laterais ou frontal encontram-se os orifícios , onde são colocadas as mangas pretas com elástico na extremidade livre, para o manuseio do filme. CÂMARA ESCURA TIPOS DE CÂMARA ESCURA

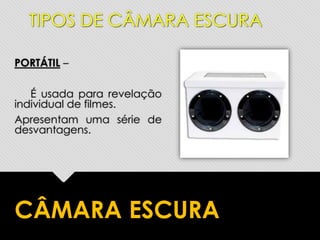

- 6. PORTÁTIL – É usadapara revelação individual de filmes. Apresentam uma série de desvantagens. CÂMARA ESCURA TIPOS DE CÂMARA ESCURA

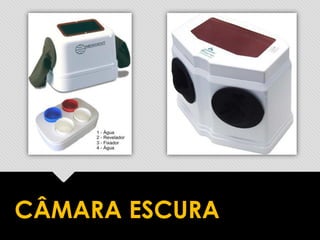

- 7.
- 8. QUARTO ESCURO – Comumde ser encontrada nos consultórios dentários, onde há o aproveitamento de uma de suas dependências para a revelação dos filmes. CÂMARA ESCURA TIPOS DE CÂMARA ESCURA

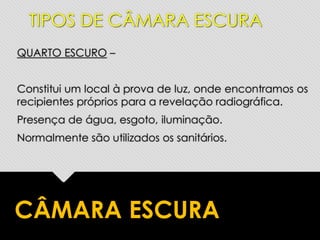

- 9. QUARTO ESCURO – Constituium local à prova de luz, onde encontramos os recipientes próprios para a revelação radiográfica. Presença de água, esgoto, iluminação. Normalmente são utilizados os sanitários. TIPOS DE CÂMARA ESCURA CÂMARA ESCURA

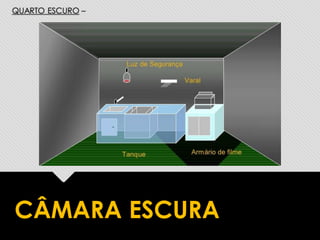

- 10. QUARTO ESCURO – CÂMARAESCURA
- 11. Alguns dos sistemasque existem para impedir a passagem da luz para a câmara escura são: * sistema porta-única: somente uma porta separando a câmara escura do ambiente claro. É o sistema menos seguro; * sistema labirinto: paredes formando um labirinto: é bastante seguro, tendo o inconveniente de necessitar muito espaço; * sistema porta-giratória: várias folhas de portas fixadas por eixo central. É um sistema muito oneroso e sujeito à falhas. * sistema porta-paralela: nesse tipo deverá haver um bloqueio que impeça as duas portas de se abrirem ao mesmo tempo. CÂMARA ESCURA

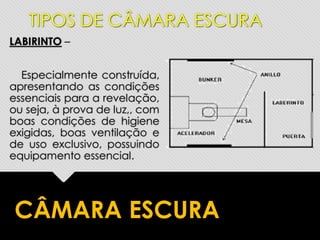

- 12. LABIRINTO – Especialmente construída, apresentandoas condições essenciais para a revelação, ou seja, à prova de luz,, com boas condições de higiene exigidas, boas ventilação e de uso exclusivo, possuindo equipamento essencial. CÂMARA ESCURA TIPOS DE CÂMARA ESCURA

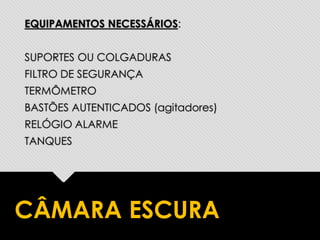

- 13. EQUIPAMENTOS NECESSÁRIOS: SUPORTES OUCOLGADURAS FILTRO DE SEGURANÇA TERMÔMETRO BASTÕES AUTENTICADOS (agitadores) RELÓGIO ALARME TANQUES CÂMARA ESCURA

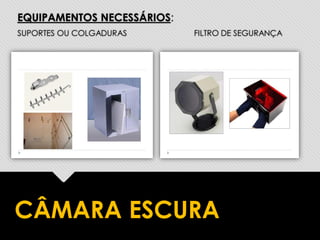

- 14. EQUIPAMENTOS NECESSÁRIOS: SUPORTES OUCOLGADURAS FILTRO DE SEGURANÇA CÂMARA ESCURA

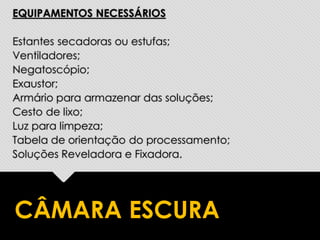

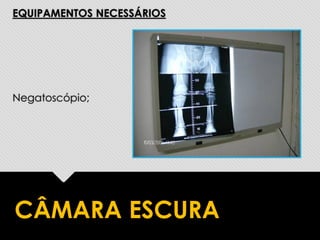

- 15. EQUIPAMENTOS NECESSÁRIOS Estantes secadorasou estufas; Ventiladores; Negatoscópio; Exaustor; Armário para armazenar das soluções; Cesto de lixo; Luz para limpeza; Tabela de orientação do processamento; Soluções Reveladora e Fixadora. CÂMARA ESCURA

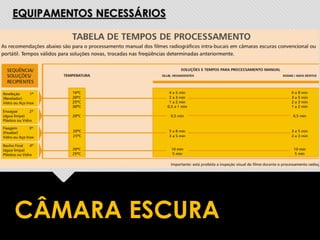

- 16.

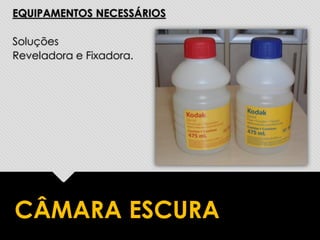

- 17. EQUIPAMENTOS NECESSÁRIOS Soluções Reveladora eFixadora. CÂMARA ESCURA
- 18.
- 19.

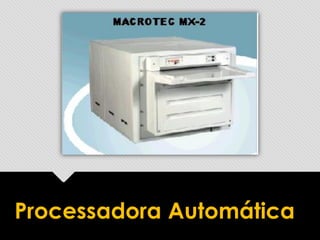

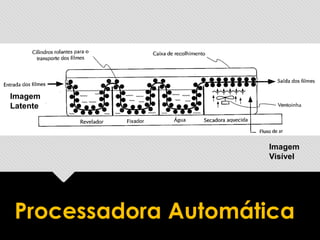

- 20. VANTAGENS: • Rapidez deoperação • Uniformidade de resultados • Pequeno espaço requerido. • Dependendo do tipo de máquina processadora, o tempo total de processamento é de 2 a 7 minutos (seco a seco), isto é, do início ao fim. • A solução processadora é mais energética, funciona à temperatura elevada (+/- 35º C); a temperatura de secagem é maior (55º C). Processadora Automática
- 21.
- 22.
- 23.

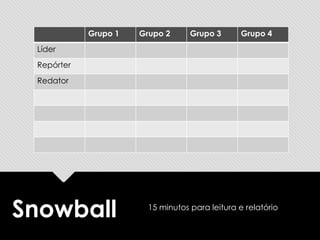

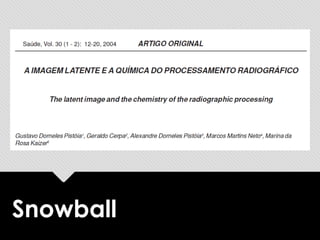

- 24. Snowball 15 minutospara leitura e relatório Grupo 1 Grupo 2 Grupo 3 Grupo 4 Líder Repórter Redator
