- 1. PROFESSOR: Magno CavalheiroFaria PORQUE IMAGEM É TUDO! www.imagemradiologica.webnode.com

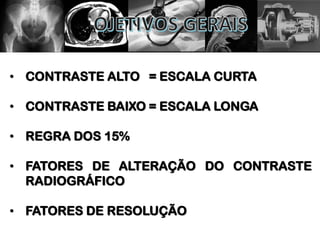

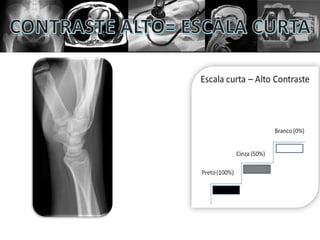

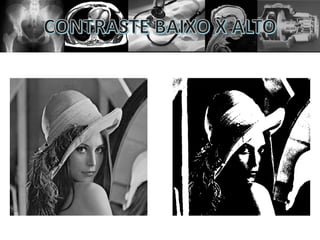

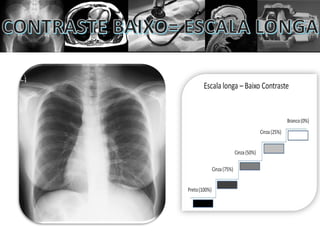

- 2. • CONTRASTE ALTO= ESCALA CURTA • CONTRASTE BAIXO = ESCALA LONGA • REGRA DOS 15% • FATORES DE ALTERAÇÃO DO CONTRASTE RADIOGRÁFICO • FATORES DE RESOLUÇÃO
- 4. • INTERAÇÃO FOTOELÉTRICA: Quandoa radiação é totalmente absorvida pela matéria. • EFEITO COMPTON: Quando a radiação interage com um elétron externo da camada e espalha-se.

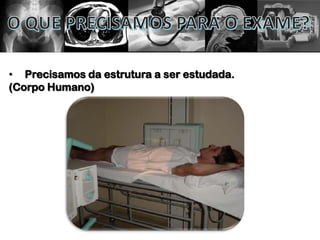

- 5. • Precisamos daestrutura a ser estudada. (Corpo Humano)

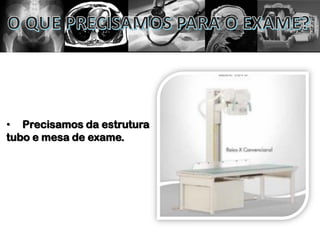

- 6. • Precisamos daestrutura tubo e mesa de exame.

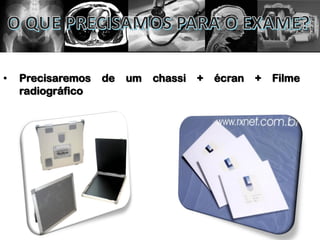

- 7. • Precisaremos deum chassi + écran + Filme radiográfico

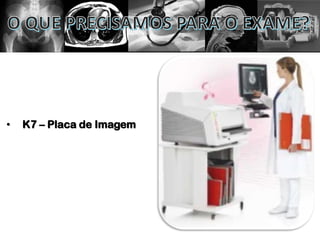

- 9. • K7 –Placa de Imagem

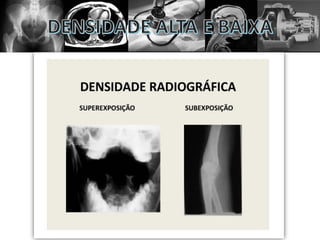

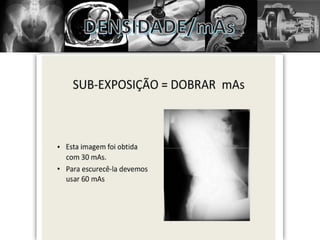

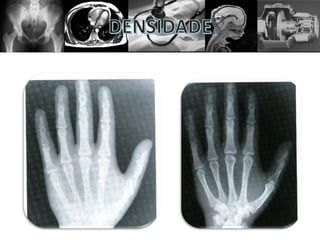

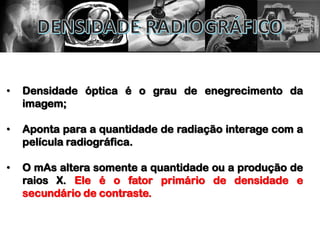

- 10. • Densidade ópticaé o grau de enegrecimento da imagem; • Aponta para a quantidade de radiação interage com a película radiográfica. • O mAs altera somente a quantidade ou a produção de raios X. Ele é o fator primário de densidade e secundário de contraste.

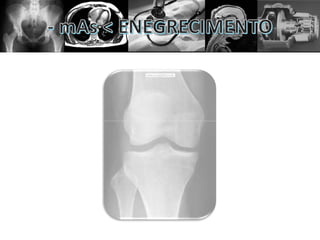

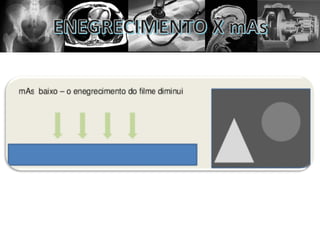

- 11. • Quanto maioro mAs maior o enegrecimento da imagem
- 25. Como achar afórmula do mAs

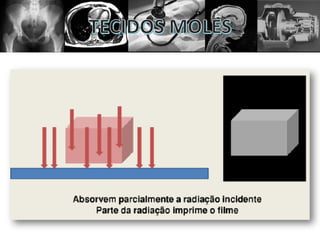

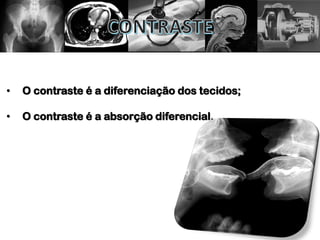

- 26. • O contrasteé a diferenciação dos tecidos; • O contraste é a absorção diferencial.
- 27.
- 29.
- 32.

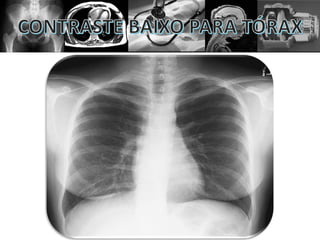

- 34. Contraste alto oubaixo não significam ser bom ou ruim por si só. Diferentes estruturas precisam de determinado tipo de contraste específico.
- 40. O contraste podeser: 1- Contraste do objeto; 2- Contraste virtual; 3- Contraste radiográfico.
- 41. AR VÍSCERAS MÚSCULOOSSOS PACIENTE Interação fóton e tecidos Depende da densidade da estrutura e da espessura.

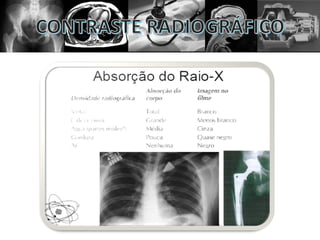

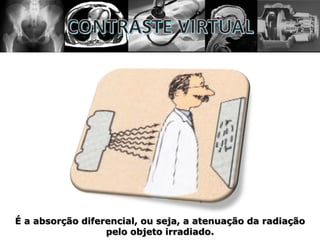

- 42. É a absorçãodiferencial, ou seja, a atenuação da radiação pelo objeto irradiado.
- 43. AR VÍSCERAS MÚSCULOOSSOS PACIENTE METAL prótese É o contraste descrito em uma película radiográfica, ou seja, em uma radiografia. É a imagem final.

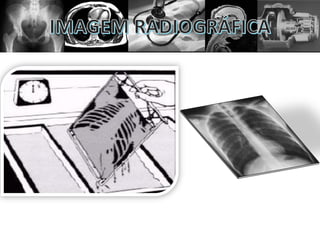

- 45. A imagem podeser: 1- Virtual; 2- Radiante; 3- Luminosa; 4- Latente; 5- Radiográfica.

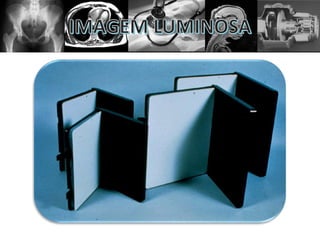

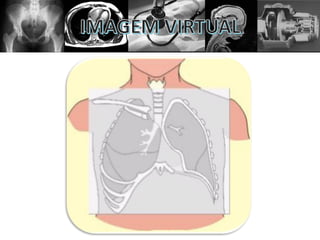

- 46. Imagem virtual Imagem luminosa Imagemlatente Imagem Radiante
- 48. FEIXE DE FÓTONS IMAGEMRADIANTE
- 52. KV = 2. E + K
- 54. • Uma regrageral é que quando aumentamos o Kv, devemos diminuir o mAs; • Quando diminuímos o mAs, devemos aumentar o Kv

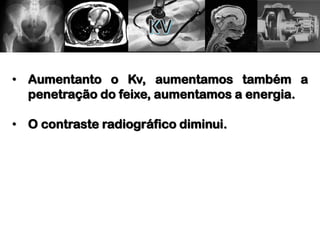

- 58. • Aumentanto oKv, aumentamos também a penetração do feixe, aumentamos a energia. • O contraste radiográfico diminui.

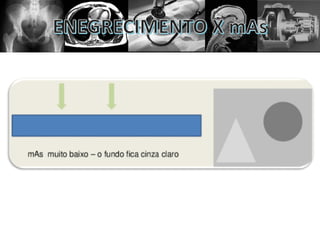

- 61. • Fundo cinza:Falta enegrecimento = mA baixo

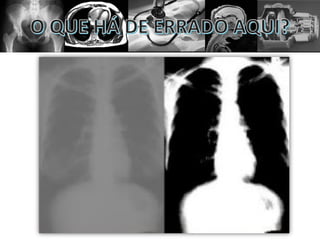

- 62. • Fundo escuro:o problema não é o mAs= Excesso de Kv
- 63. Uma regra geraltem mostrado que um aumento de 15% ou geralmente de 8 a 10KV aumenta a densidade em seu dobro. A utilidade disto se aplica na redução da dose de radiação e uma imagem padrão que seja exequível.

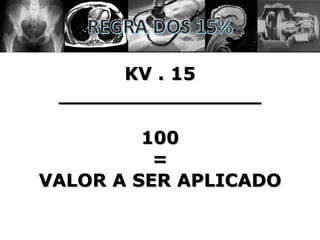

- 64. KV . 15 ________________ 100 = VALORA SER APLICADO
- 65. 1- RADIAÇÃO SECUNDÁRIAE FATOR DE DENSIDADE E ESPESSURA DO OBJETO IRRADIADO; 2- USO DA GRADE ANTI-DIFUSORA E FATOR DE (AIR GAP); 3- COLIMAÇÃO.

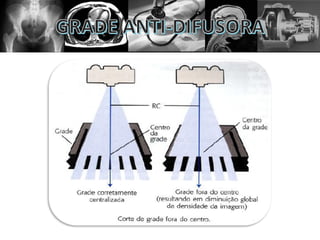

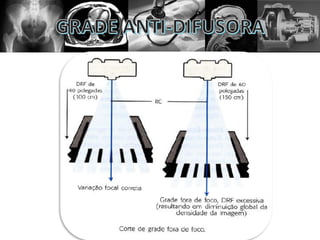

- 66. Razão ou coeficientede grade: É a relação entre a altura das tiras de chumbo (espessura da Grade) ( h) e a distância entre as lâminas (D). Razão = h / D h : D Ex: Grade 8:1
- 71.

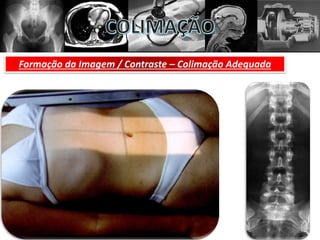

- 73. Formação da Imagem/ Contraste – Colimação Adequada
- 74. Formação da Imagem/ Contraste – Colimação Adequada

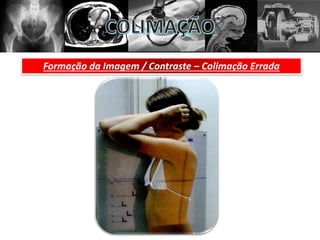

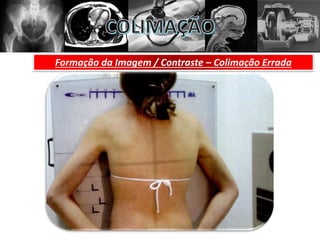

- 75. Formação da Imagem/ Contraste – Colimação Errada
- 76. Formação da Imagem/ Contraste – Colimação Errada
- 77. Formação da Imagem/ Contraste – Colimação Errada
- 78. Formação da Imagem/ Contraste – Colimação Errada
- 79. POR: 1-FATORES GEOMÉTRICOS; 2- PELOAPARELHO FILME – ECRÂN; 3- MOVIMENTO.

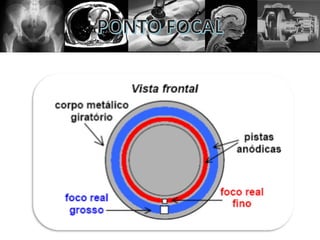

- 80. POR: 1- TAMANHO DOPONTO FOCAL; 2- DISTÂNCIA FOCO RECEPTOR; 3- DISTÂNCIA OBJETO RECEPTOR.

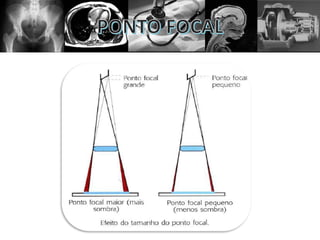

- 86. + GRANDE PONTO FOCAL= + PENUMBRA

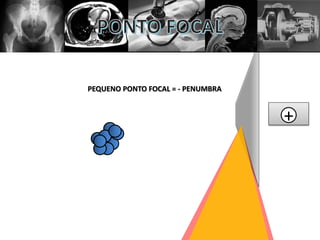

- 87. + PEQUENO PONTO FOCAL= - PENUMBRA

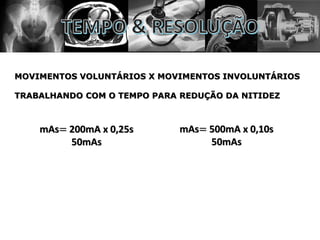

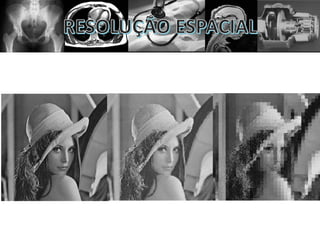

- 90. MOVIMENTOS VOLUNTÁRIOS XMOVIMENTOS INVOLUNTÁRIOS TRABALHANDO COM O TEMPO PARA REDUÇÃO DA NITIDEZ mAs= 200mA x 0,25s 50mAs mAs= 500mA x 0,10s 50mAs

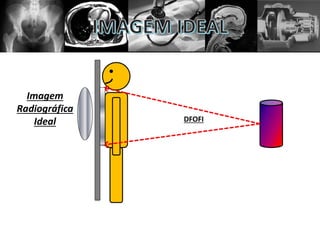

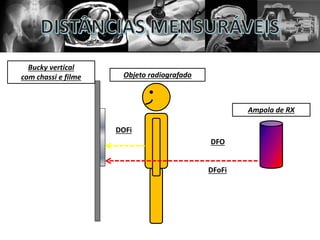

- 92. DOFi DFoFi Ampola de RX Buckyvertical com chassi e filme Objeto radiografado DFO
- 93.
- 94. DOFI DFOO DFOFI Ampola deRX Bucky vertical com chassi e filme Objeto radiografado
- 95.
- 96.
- 97.
- 98.
- 99.
- 100. Para conseguirmos melhorresolução temos que: 1- Pequeno ponto focal; 2- Aumentar a DFoFi; 3- Diminuir a DOF.

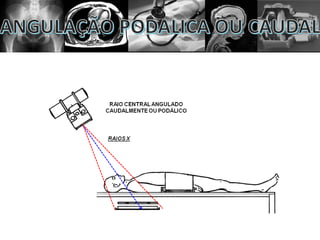

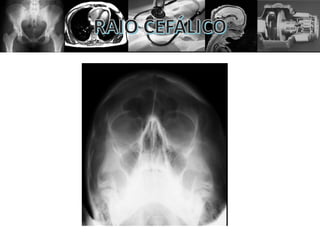

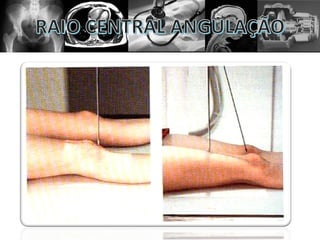

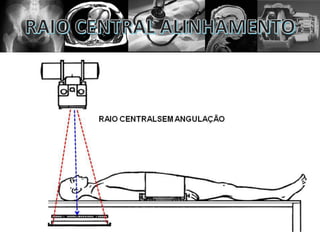

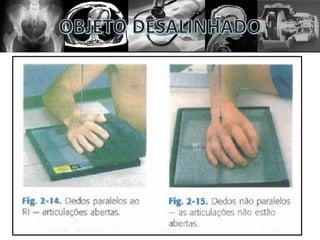

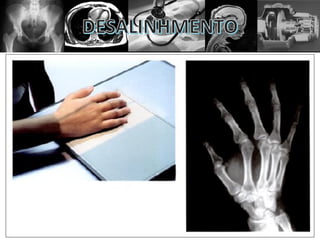

- 112. 112 FATOR DE QUALIDADE CONTROLE PRIMÁRIOCONTROLE SECUNDÁRIO 1- DENSIDADE Enegrecimento da imagem. mAs (mA e tempo) kVp 2- CONTRASTE Diferença de densidade nas áreas adjacentes da imagem radiográfica. kV radiação secundária e colimação + mAs (secundário) 3- RESOLUÇÃO Nitidez das estruturas na imagem. Falta de nitidez é conhecida como borramento. Fatores Geométricos Tamanho do ponto focal DFFi DOFi Velocidade filme-écran Movimento 4- DISTORÇÃO Deformação do tamanho ou da forma do objeto. DFFi DOFi Alinhamento objeto/filme Alinhamento e centralização do RC
