Profª Renata Cristina
MAMOGRAFIA

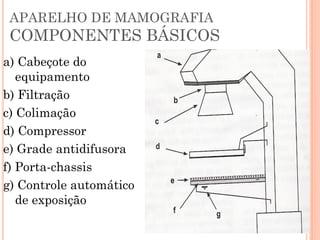

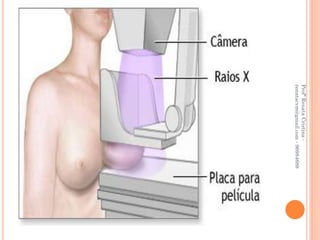

APARELHO DE MAMOGRAFIA
COMPONENTES BÁSICOS
a) Cabeçote do
equipamento

renatacvm@gmail.com - 96984689
Profª Renata Cristina -
b) Filtração
c) Colimação
d) Compressor
e) Grade antidifusora
f) Porta-chassis
g) Controle automático
de exposição

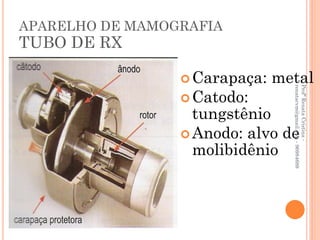

TUBO DE RX

 Carapaça: metal

 Catodo:
tungstênio
 Anodo: alvo de
molibidênio

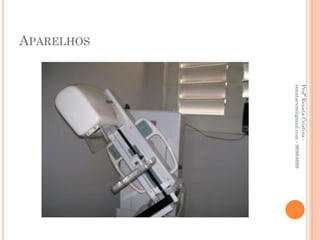

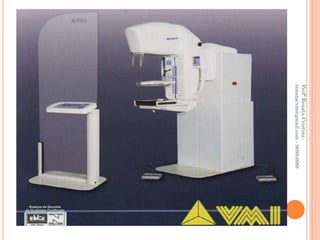

APARELHOS

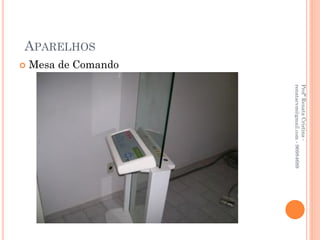

Mesa de Comando

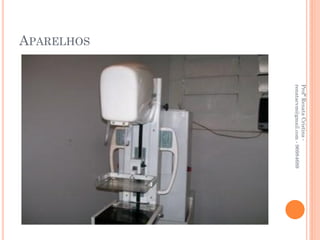

APARELHOS


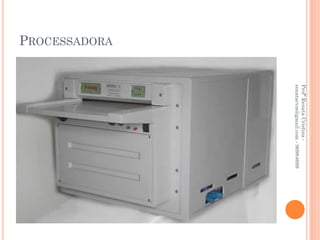

PROCESSADORA

APARELHOS
 O novo mamógrafo MGU-
100B da Toshiba utiliza
tecnologias avançadas
como mecanismos de
Controle Automático de
Exposição (AEC),
mecanismo automático de

rotação, entre outros. No
caminho da obtenção de
imagem de alta qualidade
e operação simples, o
sistema de mamografia de
raios X MGU-100B oferece
outra dimensão valiosa:
aumento da facilidade e
conforto tanto para o
operador quanto para a
paciente.

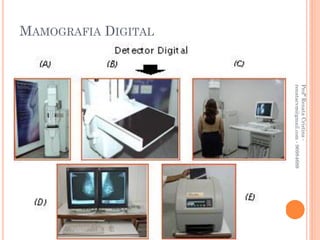

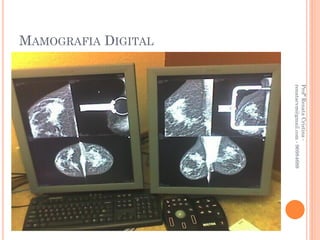

MAMOGRAFIA DIGITAL

ANATOMIA DA MAMA

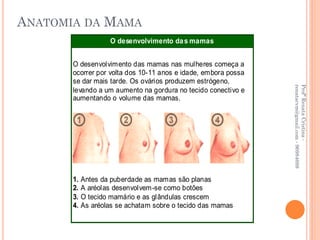

O desenvolvimento da s mamas

O desenvolvimento das mamas nas mulheres começa a
ocorrer por volta dos 10-11 anos e idade, embora possa
se dar mais tarde. Os ovários produzem estrógeno,

levando a um aumento na gordura no tecido conectivo e
aumentando o volume das mamas.

1. Antes da puberdade as mamas são planas
2. A aréolas desenvolvem -se como botões
3. O tecido mamário e as glândulas crescem
4. As aréolas se achatam sobre o tecido das mamas

ANATOMIA DA MAMA
A ANATOMIA DE SUPERFÍCIE ( PARTE EXTERNA):

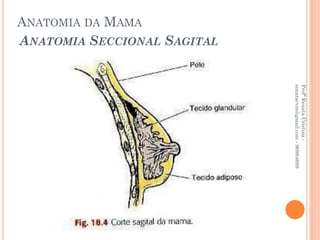

ANATOMIA SECCIONAL SAGITAL
ANATOMIA DA MAMA

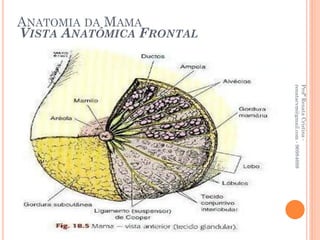

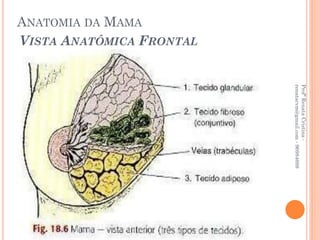

VISTA ANATÔMICA FRONTAL
ANATOMIA DA MAMA

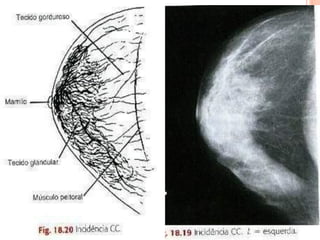

ANATOMIA DA MAMA

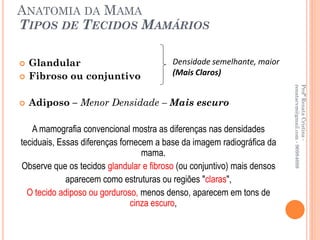

TIPOS DE TECIDOS MAMÁRIOS

 Glandular Densidade semelhante, maior
 Fibroso ou conjuntivo (Mais Claros)

 Adiposo – Menor Densidade – Mais escuro

A mamografia convencional mostra as diferenças nas densidades
teciduais, Essas diferenças fornecem a base da imagem radiográfica da
mama.
Observe que os tecidos glandular e fibroso (ou conjuntivo) mais densos
aparecem como estruturas ou regiões "claras",
O tecido adiposo ou gorduroso, menos denso, aparecem em tons de
cinza escuro,

ANATOMIA DA MAMA

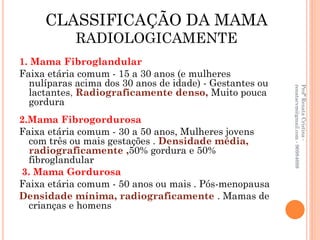

CLASSIFICAÇÃO DA MAMA
RADIOLOGICAMENTE
1. Mama Fibroglandular
Faixa etária comum - 15 a 30 anos (e mulheres
nulíparas acima dos 30 anos de idade) - Gestantes ou

lactantes, Radiograficamente denso, Muito pouca
gordura
2.Mama Fibrogordurosa
Faixa etária comum - 30 a 50 anos, Mulheres jovens
com três ou mais gestações . Densidade média,
radiograficamente ,50% gordura e 50%
fibroglandular
3. Mama Gordurosa
Faixa etária comum - 50 anos ou mais . Pós-menopausa
Densidade mínima, radiograficamente . Mamas de
crianças e homens

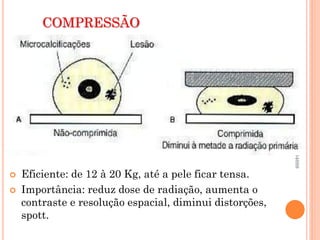

COMPRESSÃO

 Eficiente: de 12 à 20 Kg, até a pele ficar tensa.
 Importância: reduz dose de radiação, aumenta o
contraste e resolução espacial, diminui distorções,
spott.

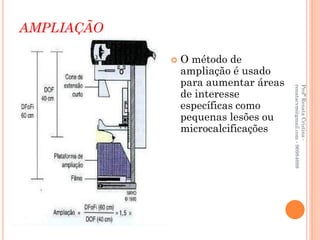

AMPLIAÇÃO

 O método de
ampliação é usado
para aumentar áreas

de interesse
específicas como
pequenas lesões ou
microcalcificações

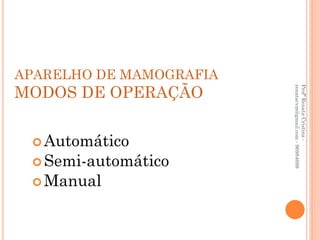

MODOS DE OPERAÇÃO

 Automático
 Semi-automático
 Manual

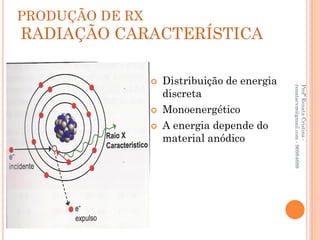

PRODUÇÃO DE RX
RADIAÇÃO CARACTERÍSTICA

 Distribuição de energia

discreta
 Monoenergético
 A energia depende do
material anódico

PRODUÇÃO DE RX
RADIAÇÃO DE FRENAGEM

 Distribuição de energia
contínua
 Polienergético
 Energia depende do
KV, material do alvo e
filtração

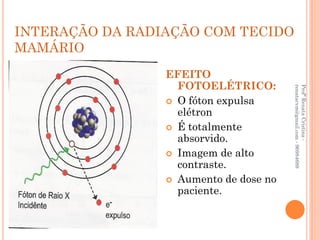

INTERAÇÃO DA RADIAÇÃO COM TECIDO
MAMÁRIO
EFEITO
FOTOELÉTRICO:

 O fóton expulsa
elétron
 É totalmente
absorvido.
 Imagem de alto
contraste.
 Aumento de dose no
paciente.

INTERAÇÃO DA RADIAÇÃO COM O
TECIDO MAMÁRIO
EFEITO
COMPTON:
 O fóton choca-se

ao elétron
 Energia
parcialmente
absorvida
 Reduz contraste

 Diminui dose no
paciente.

FILME DE MAMOGRAFIA

 Base: sustentação
 Emulsão: mono-emulsionado

 Substrato: ligação

 Capa protetora: proteção

CHASSIS E ECRAN

 Proteção do filme

 Écran simples

 Cristais de fósforos

 Limpeza

semanalmente

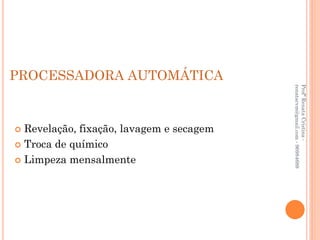

PROCESSADORA AUTOMÁTICA

 Revelação, fixação, lavagem e secagem
 Troca de químico

 Limpeza mensalmente
