1. DER – Diagrama de Entidade e Relacionamentos
• É um diagrama para representação dos dados do sistema
com a finalidade de facilitar ao projetista do banco de
dados a construção do modelo de dados
• É de simples compreensão pois mostra os arquivos como
ENTIDADES e a ligação entre elas como
RELACIONAMENTOS
• A Entidade é um arquivo ou tabela que é representado
no diagrama por um retângulo
• O Relacionamento é a ligação entre as Entidades
mostradas como um losango
• Para o projetista do banco cada Entidade e cada
Relacionamento se tornarão uma tabela
• São mostrados no DER como linhas saindo da Entidade
(retângulo) com terminadores em pontos negros onde
aparecem os seus nomes

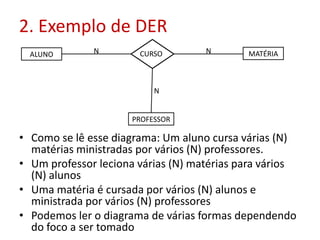

2. Exemplo de DER
ALUNO
PROFESSOR
MATÉRIACURSON N
N
• Como se lê esse diagrama: Um aluno cursa várias (N)
matérias ministradas por vários (N) professores.
• Um professor leciona várias (N) matérias para vários
(N) alunos
• Uma matéria é cursada por vários (N) alunos e
ministrada por vários (N) professores
• Podemos ler o diagrama de várias formas dependendo
do foco a ser tomado

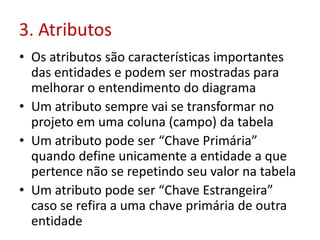

3. Atributos
• Os atributos são características importantes
das entidades e podem ser mostradas para
melhorar o entendimento do diagrama
• Um atributo sempre vai se transformar no
projeto em uma coluna (campo) da tabela
• Um atributo pode ser “Chave Primária”
quando define unicamente a entidade a que
pertence não se repetindo seu valor na tabela
• Um atributo pode ser “Chave Estrangeira”
caso se refira a uma chave primária de outra
entidade

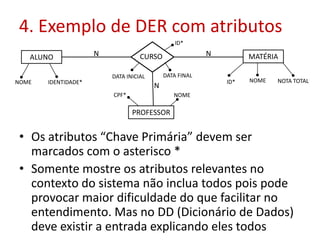

4. Exemplo de DER com atributos
ALUNO
PROFESSOR
MATÉRIACURSON N
N
• Os atributos “Chave Primária” devem ser
marcados com o asterisco *
• Somente mostre os atributos relevantes no
contexto do sistema não inclua todos pois pode
provocar maior dificuldade do que facilitar no
entendimento. Mas no DD (Dicionário de Dados)
deve existir a entrada explicando eles todos
NOME IDENTIDADE* ID* NOTA TOTAL
NOMECPF*
DATA INICIAL DATA FINAL
NOME
ID*

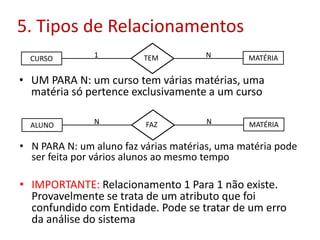

5. Tipos de Relacionamentos
CURSO MATÉRIATEM1 N
• UM PARA N: um curso tem várias matérias, uma
matéria só pertence exclusivamente a um curso
ALUNO MATÉRIAFAZN N
• N PARA N: um aluno faz várias matérias, uma matéria pode
ser feita por vários alunos ao mesmo tempo
• IMPORTANTE: Relacionamento 1 Para 1 não existe.
Provavelmente se trata de um atributo que foi
confundido com Entidade. Pode se tratar de um erro
da análise do sistema

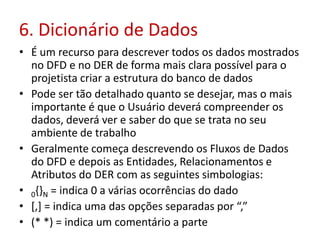

6. Dicionário de Dados
• É um recurso para descrever todos os dados mostrados
no DFD e no DER de forma mais clara possível para o
projetista criar a estrutura do banco de dados
• Pode ser tão detalhado quanto se desejar, mas o mais
importante é que o Usuário deverá compreender os
dados, deverá ver e saber do que se trata no seu
ambiente de trabalho
• Geralmente começa descrevendo os Fluxos de Dados
do DFD e depois as Entidades, Relacionamentos e
Atributos do DER com as seguintes simbologias:
• 0{}N = indica 0 a várias ocorrências do dado
• [,] = indica uma das opções separadas por “,”
• (* *) = indica um comentário a parte
