1. Aula 02 - Importância do Chipset na
escolha da placa-mãe.
Professor: Marcos Eloi Basilio

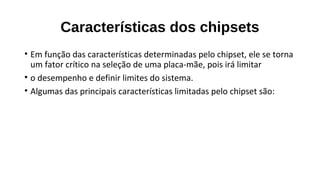

2. Características dos chipsets
• Em função das características determinadas pelo chipset, ele se torna
um fator crítico na seleção de uma placa-mãe, pois irá limitar
• o desempenho e definir limites do sistema.
• Algumas das principais características limitadas pelo chipset são:

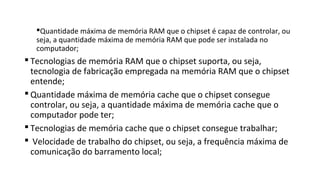

3. Quantidade máxima de memória RAM que o chipset é capaz de controlar, ou
seja, a quantidade máxima de memória RAM que pode ser instalada no
computador;
Tecnologias de memória RAM que o chipset suporta, ou seja,
tecnologia de fabricação empregada na memória RAM que o chipset
entende;
Quantidade máxima de memória cache que o chipset consegue
controlar, ou seja, a quantidade máxima de memória cache que o
computador pode ter;
Tecnologias de memória cache que o chipset consegue trabalhar;
Velocidade de trabalho do chipset, ou seja, a frequência máxima de
comunicação do barramento local;

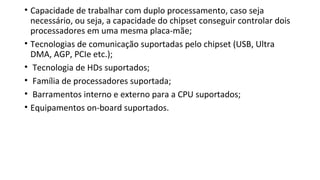

4. • Capacidade de trabalhar com duplo processamento, caso seja
necessário, ou seja, a capacidade do chipset conseguir controlar dois
processadores em uma mesma placa-mãe;
• Tecnologias de comunicação suportadas pelo chipset (USB, Ultra
DMA, AGP, PCIe etc.);
• Tecnologia de HDs suportados;
• Família de processadores suportada;
• Barramentos interno e externo para a CPU suportados;
• Equipamentos on-board suportados.

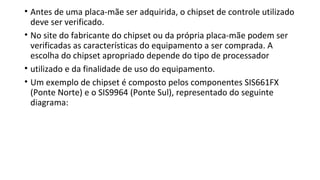

5. • Antes de uma placa-mãe ser adquirida, o chipset de controle utilizado
deve ser verificado.
• No site do fabricante do chipset ou da própria placa-mãe podem ser
verificadas as características do equipamento a ser comprada. A
escolha do chipset apropriado depende do tipo de processador
• utilizado e da finalidade de uso do equipamento.

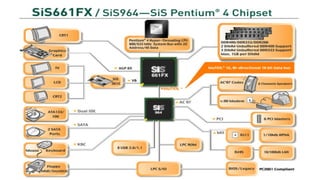

• Um exemplo de chipset é composto pelos componentes SIS661FX
(Ponte Norte) e o SIS9964 (Ponte Sul), representado do seguinte
diagrama:
6.

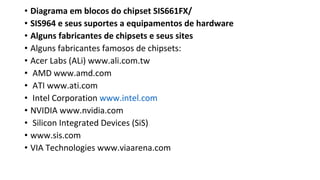

7. • Diagrama em blocos do chipset SIS661FX/
• SIS964 e seus suportes a equipamentos de hardware
• Alguns fabricantes de chipsets e seus sites
• Alguns fabricantes famosos de chipsets:
• Acer Labs (ALi) www.ali.com.tw
• AMD www.amd.com
• ATI www.ati.com
• Intel Corporation www.intel.com
• NVIDIA www.nvidia.com
• Silicon Integrated Devices (SiS)
• www.sis.com
• VIA Technologies www.viaarena.com

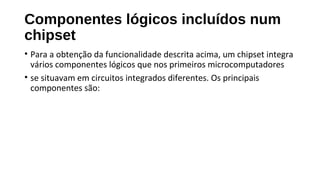

8. Componentes lógicos incluídos num
chipset
• Para a obtenção da funcionalidade descrita acima, um chipset integra
vários componentes lógicos que nos primeiros microcomputadores
• se situavam em circuitos integrados diferentes. Os principais
componentes são:

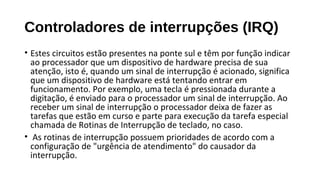

9. Controladores de interrupções (IRQ)
• Estes circuitos estão presentes na ponte sul e têm por função indicar
ao processador que um dispositivo de hardware precisa de sua
atenção, isto é, quando um sinal de interrupção é acionado, significa
que um dispositivo de hardware está tentando entrar em
funcionamento. Por exemplo, uma tecla é pressionada durante a
digitação, é enviado para o processador um sinal de interrupção. Ao
receber um sinal de interrupção o processador deixa de fazer as
tarefas que estão em curso e parte para execução da tarefa especial
chamada de Rotinas de Interrupção de teclado, no caso.
• As rotinas de interrupção possuem prioridades de acordo com a
configuração de "urgência de atendimento" do causador da
interrupção.

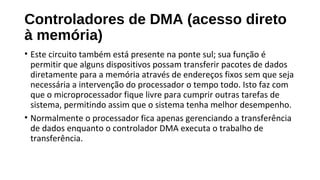

10. Controladores de DMA (acesso direto
à memória)
• Este circuito também está presente na ponte sul; sua função é
permitir que alguns dispositivos possam transferir pacotes de dados
diretamente para a memória através de endereços fixos sem que seja
necessária a intervenção do processador o tempo todo. Isto faz com
que o microprocessador fique livre para cumprir outras tarefas de
sistema, permitindo assim que o sistema tenha melhor desempenho.
• Normalmente o processador fica apenas gerenciando a transferência
de dados enquanto o controlador DMA executa o trabalho de
transferência.

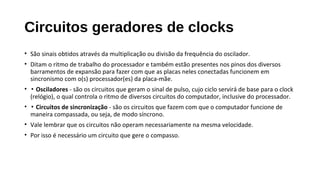

11. Circuitos geradores de clocks
• São sinais obtidos através da multiplicação ou divisão da frequência do oscilador.
• Ditam o ritmo de trabalho do processador e também estão presentes nos pinos dos diversos
barramentos de expansão para fazer com que as placas neles conectadas funcionem em
sincronismo com o(s) processador(es) da placa-mãe.
• ▪ Osciladores - são os circuitos que geram o sinal de pulso, cujo ciclo servirá de base para o clock
(relógio), o qual controla o ritmo de diversos circuitos do computador, inclusive do processador.
• ▪ Circuitos de sincronização - são os circuitos que fazem com que o computador funcione de
maneira compassada, ou seja, de modo síncrono.
• Vale lembrar que os circuitos não operam necessariamente na mesma velocidade.
• Por isso é necessário um circuito que gere o compasso.

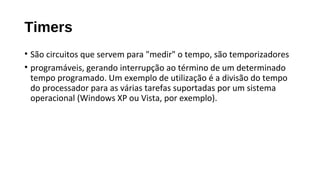

12. Timers
• São circuitos que servem para "medir" o tempo, são temporizadores
• programáveis, gerando interrupção ao término de um determinado
tempo programado. Um exemplo de utilização é a divisão do tempo
do processador para as várias tarefas suportadas por um sistema
operacional (Windows XP ou Vista, por exemplo).

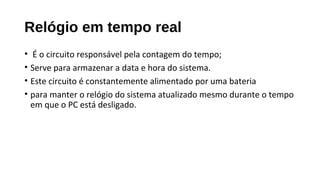

13. Relógio em tempo real
• É o circuito responsável pela contagem do tempo;
• Serve para armazenar a data e hora do sistema.
• Este circuito é constantemente alimentado por uma bateria
• para manter o relógio do sistema atualizado mesmo durante o tempo
em que o PC está desligado.

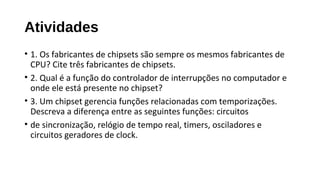

14. Atividades
• 1. Os fabricantes de chipsets são sempre os mesmos fabricantes de
CPU? Cite três fabricantes de chipsets.
• 2. Qual é a função do controlador de interrupções no computador e
onde ele está presente no chipset?
• 3. Um chipset gerencia funções relacionadas com temporizações.
Descreva a diferença entre as seguintes funções: circuitos
• de sincronização, relógio de tempo real, timers, osciladores e
circuitos geradores de clock.

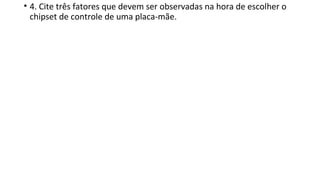

15. • 4. Cite três fatores que devem ser observadas na hora de escolher o
chipset de controle de uma placa-mãe.
