Arduino day-2015-v1

O documento descreve o Arduino, uma plataforma de hardware e software livre para prototipagem eletrônica. O Arduino permite que as pessoas "inventem" usando microcontroladores de baixo custo e fácil programação. O documento explica o que é o Arduino, sua história, modelos populares como o UNO, e aplicações como robótica e educação.

Incorporar apresentação

Baixado 100 vezes
Invente com o Arduino - YES YOU CAN! Prof. F. Osório LRM - ICMC - USP

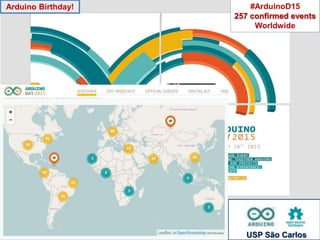

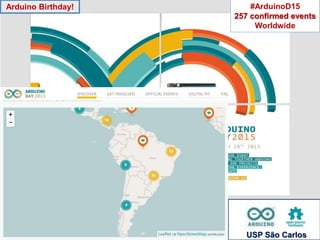

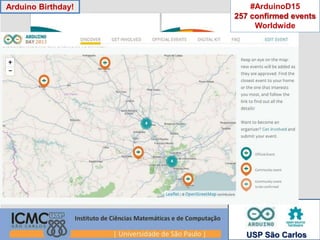

USP São Carlos Arduino Birthday! #ArduinoD15 257 confirmed events Worldwide http://www.lrm.icmc.usp.br/wiki/index.php/ArduinoDay-ICMC2015
USP São Carlos Arduino Birthday! #ArduinoD15 257 confirmed events Worldwide
USP São Carlos Arduino Birthday! #ArduinoD15 257 confirmed events Worldwide
USP São Carlos Arduino Birthday! #ArduinoD15 257 confirmed events Worldwide

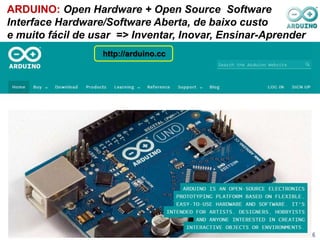

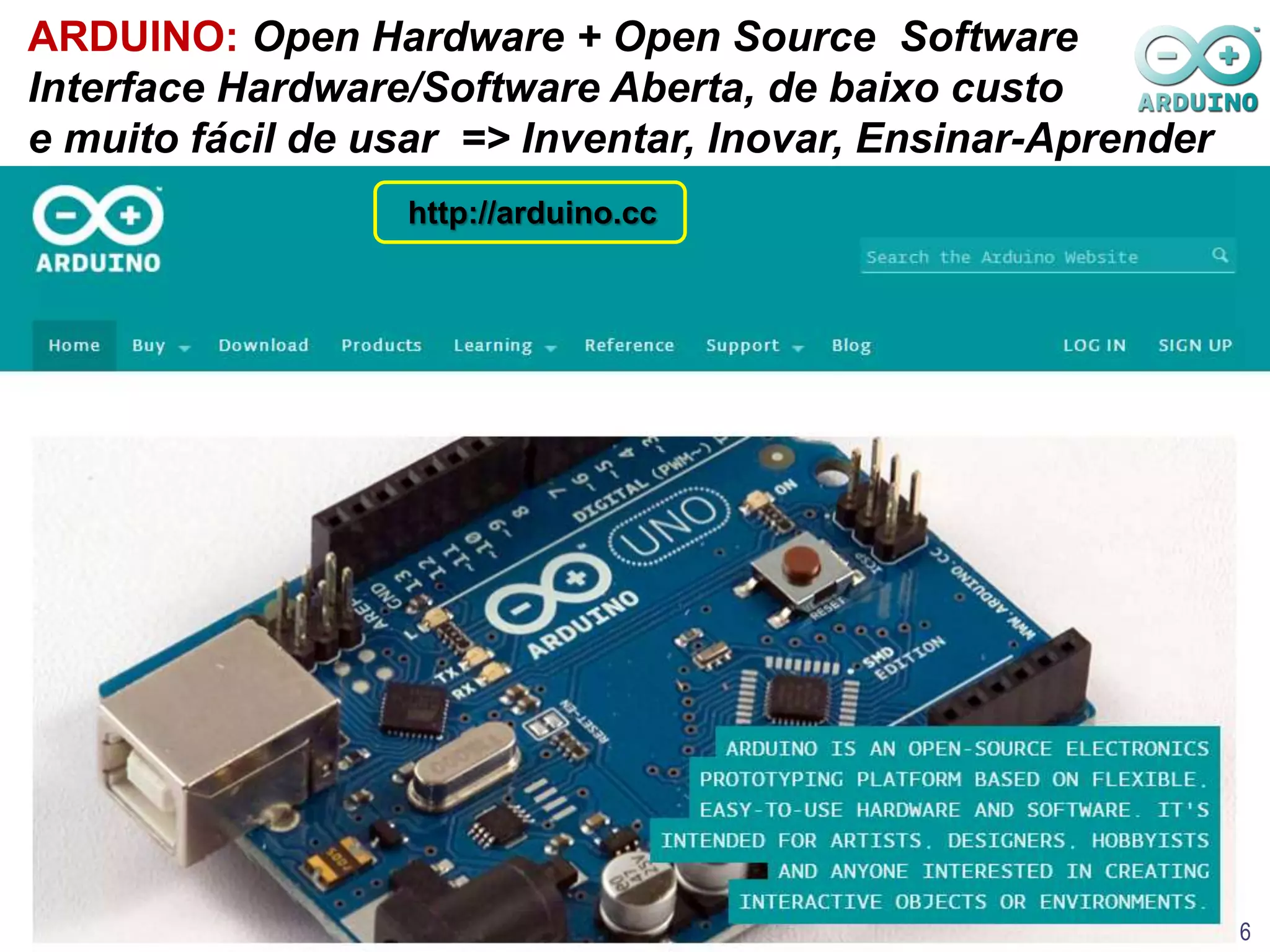

ARDUINO: Open Hardware + Open Source Software Interface Hardware/Software Aberta, de baixo custo e muito fácil de usar => Inventar, Inovar, Ensinar-Aprender http://arduino.cc 6

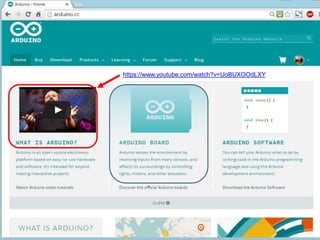

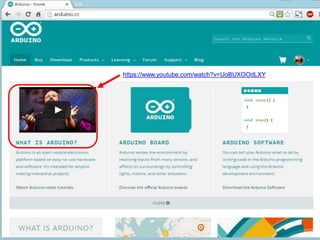

https://www.youtube.com/watch?v=UoBUXOOdLXY
https://www.youtube.com/watch?v=UoBUXOOdLXY

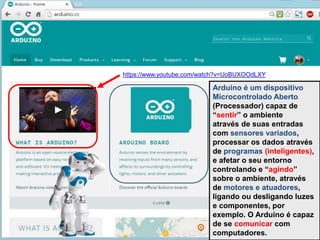

https://www.youtube.com/watch?v=UoBUXOOdLXY Arduino é um dispositivo Microcontrolado Aberto (Processador) capaz de “sentir” o ambiente através de suas entradas com sensores variados, processar os dados através de programas (inteligentes), e afetar o seu entorno controlando e “agindo” sobre o ambiente, através de motores e atuadores, ligando ou desligando luzes e componentes, por exemplo. O Arduino é capaz de se comunicar com computadores.

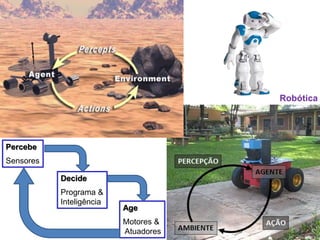

Percebe Sensores Decide Programa & Inteligência Age Motores & Atuadores Robótica

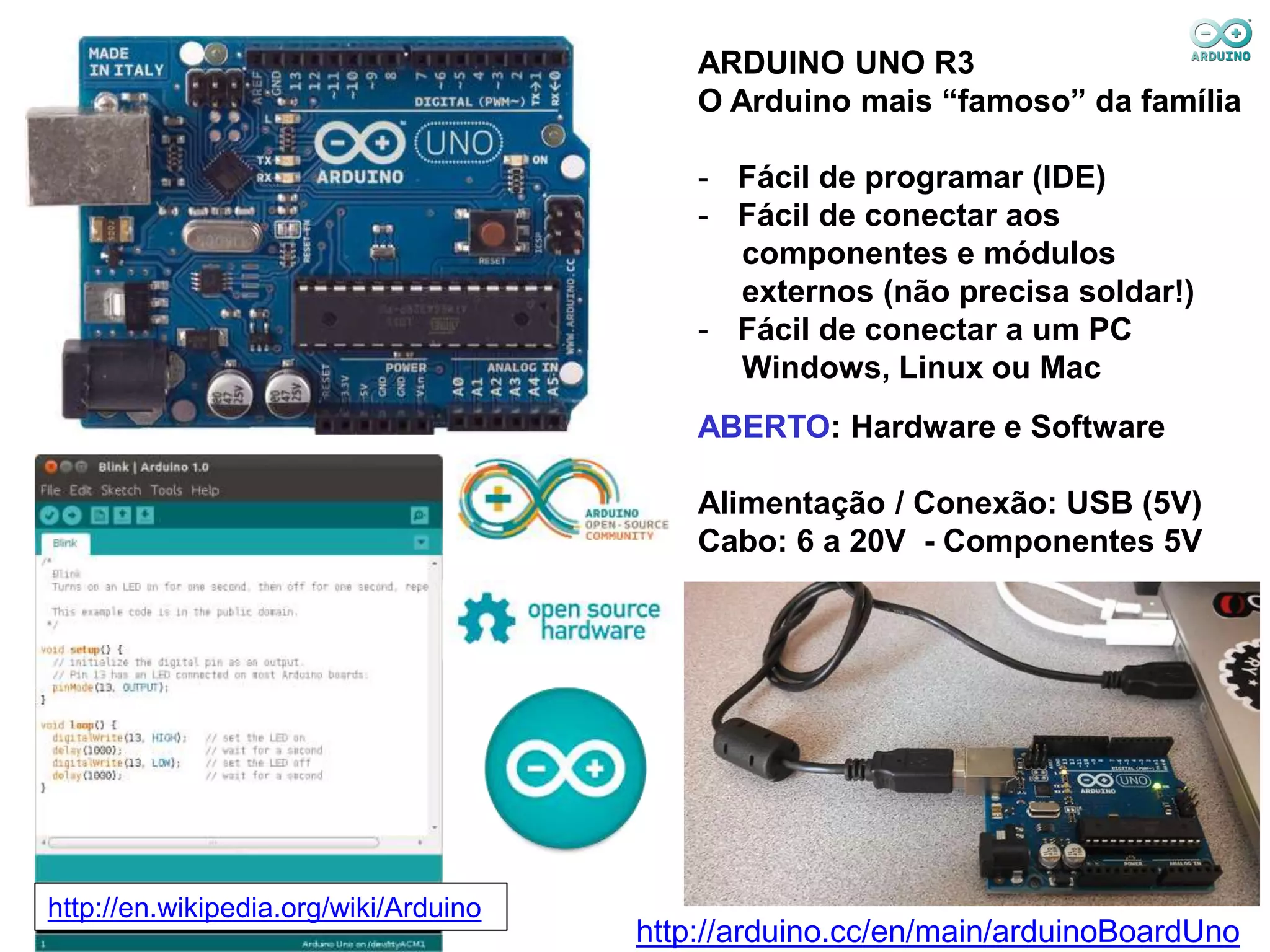

ARDUINO UNO R3 O Arduino mais “famoso” da família - Fácil de programar (IDE) - Fácil de conectar aos componentes e módulos externos (não precisa soldar!) - Fácil de conectar a um PC Windows, Linux ou Mac ABERTO: Hardware e Software Alimentação / Conexão: USB (5V) Cabo: 6 a 20V - Componentes 5V http://arduino.cc/en/main/arduinoBoardUno http://en.wikipedia.org/wiki/Arduino

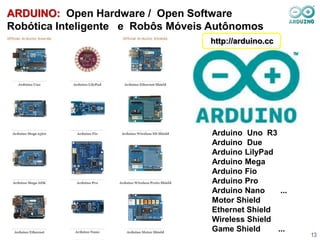

ARDUINO: Open Hardware / Open Software Robótica Inteligente e Robôs Móveis Autônomos 13 Arduino Uno R3 Arduino Due Arduino LilyPad Arduino Mega Arduino Fio Arduino Pro Arduino Nano ... Motor Shield Ethernet Shield Wireless Shield Game Shield ... http://arduino.cc

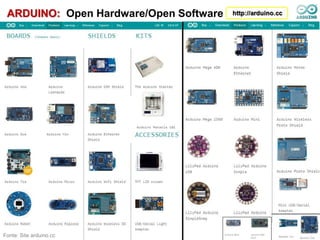

ARDUINO: Open Hardware/Open Software 14Fonte: Site arduino.cc

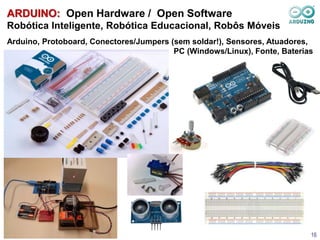

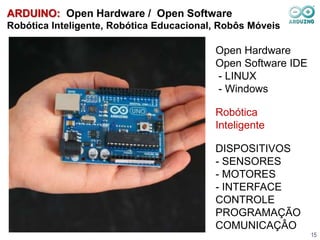

ARDUINO: Open Hardware / Open Software Robótica Inteligente, Robótica Educacional, Robôs Móveis 15 Open Hardware Open Software IDE - LINUX - Windows Robótica Inteligente DISPOSITIVOS - SENSORES - MOTORES - INTERFACE CONTROLE PROGRAMAÇÃO COMUNICAÇÂO
ARDUINO: Open Hardware / Open Software Robótica Inteligente, Robótica Educacional, Robôs Móveis Arduino, Protoboard, Conectores/Jumpers (sem soldar!), Sensores, Atuadores, PC (Windows/Linux), Fonte, Baterias 16

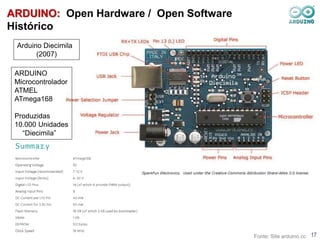

ARDUINO: Open Hardware / Open Software Histórico 17 Arduino Diecimila (2007) ARDUINO Microcontrolador ATMEL ATmega168 Produzidas 10.000 Unidades “Diecimila” Fonte: Site arduino.cc

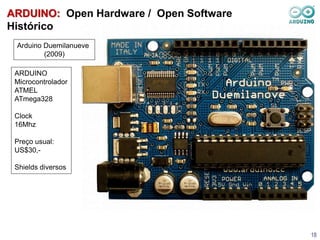

ARDUINO: Open Hardware / Open Software Histórico 18 Arduino Duemilanueve (2009) ARDUINO Microcontrolador ATMEL ATmega328 Clock 16Mhz Preço usual: US$30,- Shields diversos
ARDUINO: Open Hardware / Open Software Histórico 19 PINAGEM Digital (14 pinos) com 6 PWM Analog Input (6 pinos) Comunicação Serial Entrada: Sensores diversos - Saídas: Motores, Leds, Displays, Áudio, etc. Arduino UNO (2011)

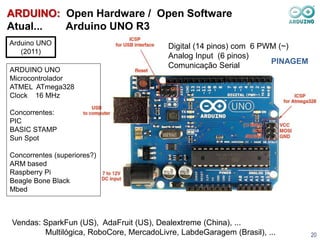

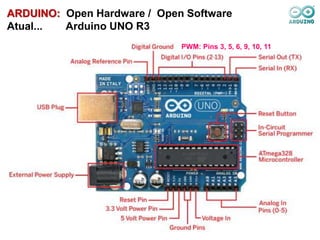

ARDUINO: Open Hardware / Open Software Atual... Arduino UNO R3 20 PINAGEM Digital (14 pinos) com 6 PWM (~) Analog Input (6 pinos) Comunicação Serial Arduino UNO (2011) ARDUINO UNO Microcontrolador ATMEL ATmega328 Clock 16 MHz Concorrentes: PIC BASIC STAMP Sun Spot Concorrentes (superiores?) ARM based Raspberry Pi Beagle Bone Black Mbed Vendas: SparkFun (US), AdaFruit (US), Dealextreme (China), ... Multilógica, RoboCore, MercadoLivre, LabdeGaragem (Brasil), ...
ARDUINO: Open Hardware / Open Software Atual... Arduino UNO R3 21 PWM: Pins 3, 5, 6, 9, 10, 11
ARDUINO: Open Hardware / Open Software Atual... Arduino MEGA 22 Exemplos de Dispositivos de Entrada e Saída: LEDs, Displays LCD, Buzzer (áudio), Botões, Potenciômetros, Encoders, ... Bússola, Acelerômetro, GPS, Sensor de Luz, Sensor de Temperatura, de Peso, ... Motores tipo SERVO, Corrente Contínua (DC Motors), Motor de Passo (Step Motors), Interface com Joysticks, WiiMote, DataLoggers (SD Card), Relógios (Tempo Real), Controle de Garras, Base Pan-Tilt, Relés, Sensor IR, Sensor Sonar, ... Comunicação Bluetooth, WiFi, Zigbee, RF (Radio-Frequência), Serial/USB Arduino MEGA CPU: ATmega2560 Clock: 16 MHz Digital : 52 pins PWM: 12 pins Analog in: 16 pins

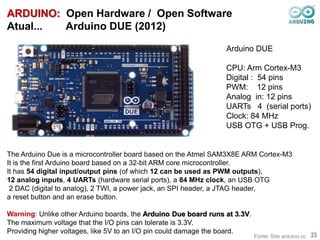

ARDUINO: Open Hardware / Open Software Atual... Arduino DUE (2012) 23 The Arduino Due is a microcontroller board based on the Atmel SAM3X8E ARM Cortex-M3 It is the first Arduino board based on a 32-bit ARM core microcontroller. It has 54 digital input/output pins (of which 12 can be used as PWM outputs), 12 analog inputs, 4 UARTs (hardware serial ports), a 84 MHz clock, an USB OTG 2 DAC (digital to analog), 2 TWI, a power jack, an SPI header, a JTAG header, a reset button and an erase button. Warning: Unlike other Arduino boards, the Arduino Due board runs at 3.3V. The maximum voltage that the I/O pins can tolerate is 3.3V. Providing higher voltages, like 5V to an I/O pin could damage the board. Arduino DUE CPU: Arm Cortex-M3 Digital : 54 pins PWM: 12 pins Analog in: 12 pins UARTs 4 (serial ports) Clock: 84 MHz USB OTG + USB Prog. Fonte: Site arduino.cc

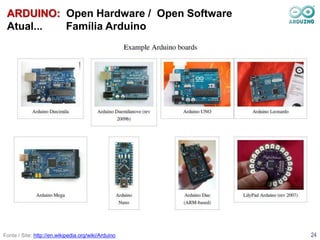

ARDUINO: Open Hardware / Open Software Atual... Família Arduino 24Fonte / Site: http://en.wikipedia.org/wiki/Arduino

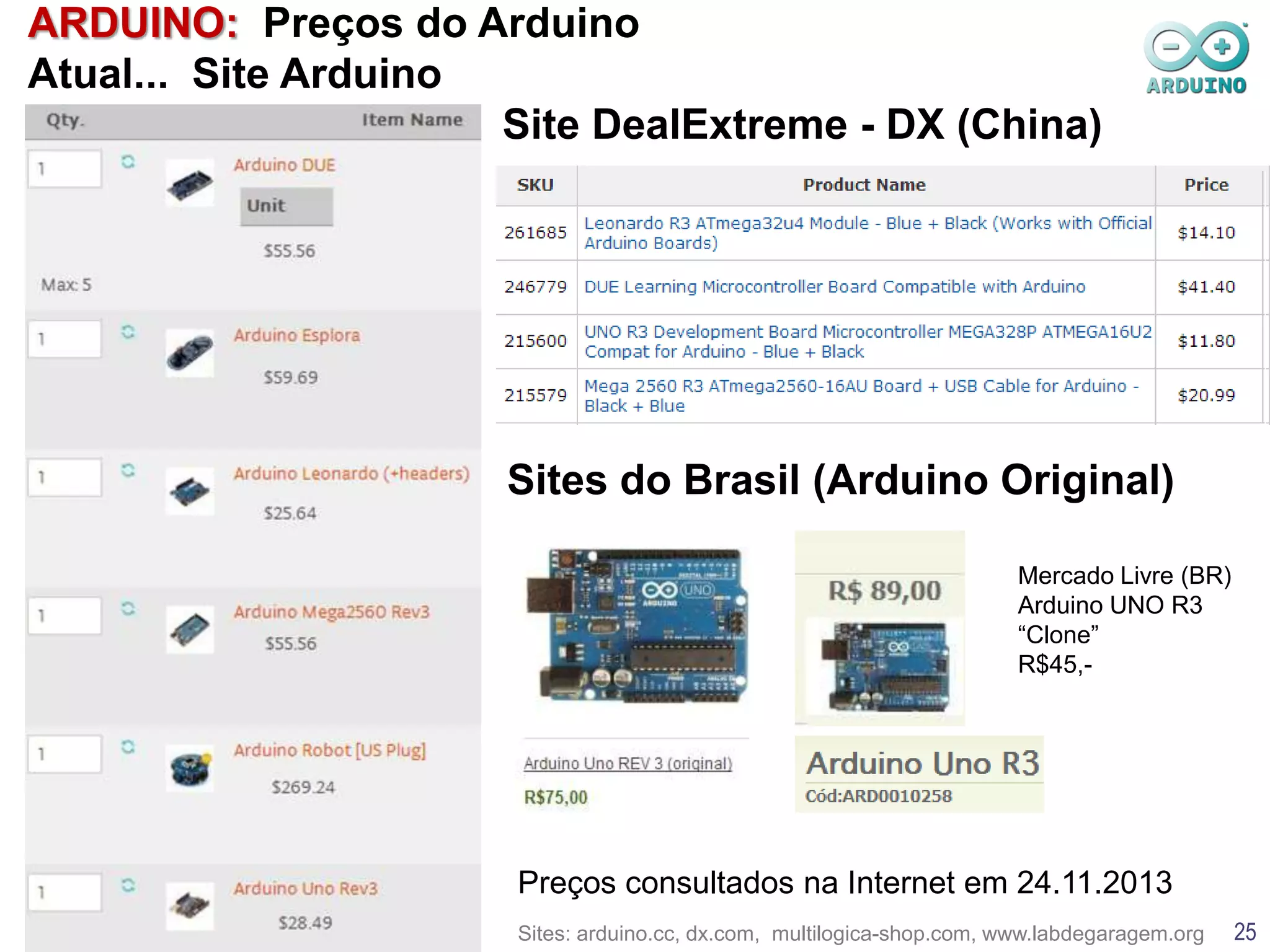

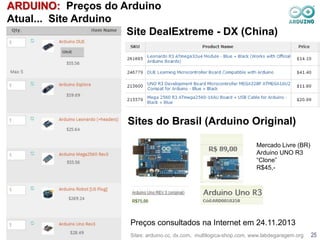

ARDUINO: Preços do Arduino Atual... Site Arduino Site DealExtreme - DX (China) Sites do Brasil (Arduino Original) 25 Preços consultados na Internet em 24.11.2013 Sites: arduino.cc, dx.com, multilogica-shop.com, www.labdegaragem.org Mercado Livre (BR) Arduino UNO R3 “Clone” R$45,-

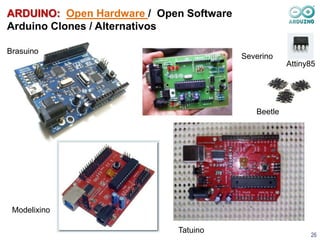

ARDUINO: Open Hardware / Open Software Arduino Clones / Alternativos 26 Brasuino Severino Tatuino Modelixino Beetle Attiny85

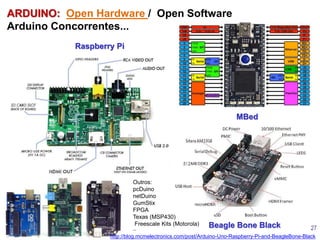

ARDUINO: Open Hardware / Open Software Arduino Concorrentes... 27 Raspberry Pi MBed http://blog.mcmelectronics.com/post/Arduino-Uno-Raspberry-Pi-and-BeagleBone-Black Beagle Bone Black Outros: pcDuino netDuino GumStix FPGA Texas (MSP430) Freescale Kits (Motorola) ...

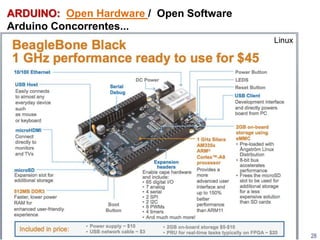

ARDUINO: Open Hardware / Open Software Arduino Concorrentes... 28 Linux

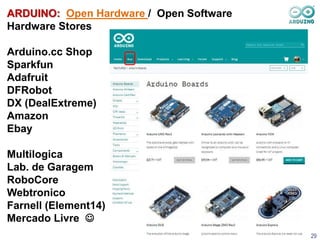

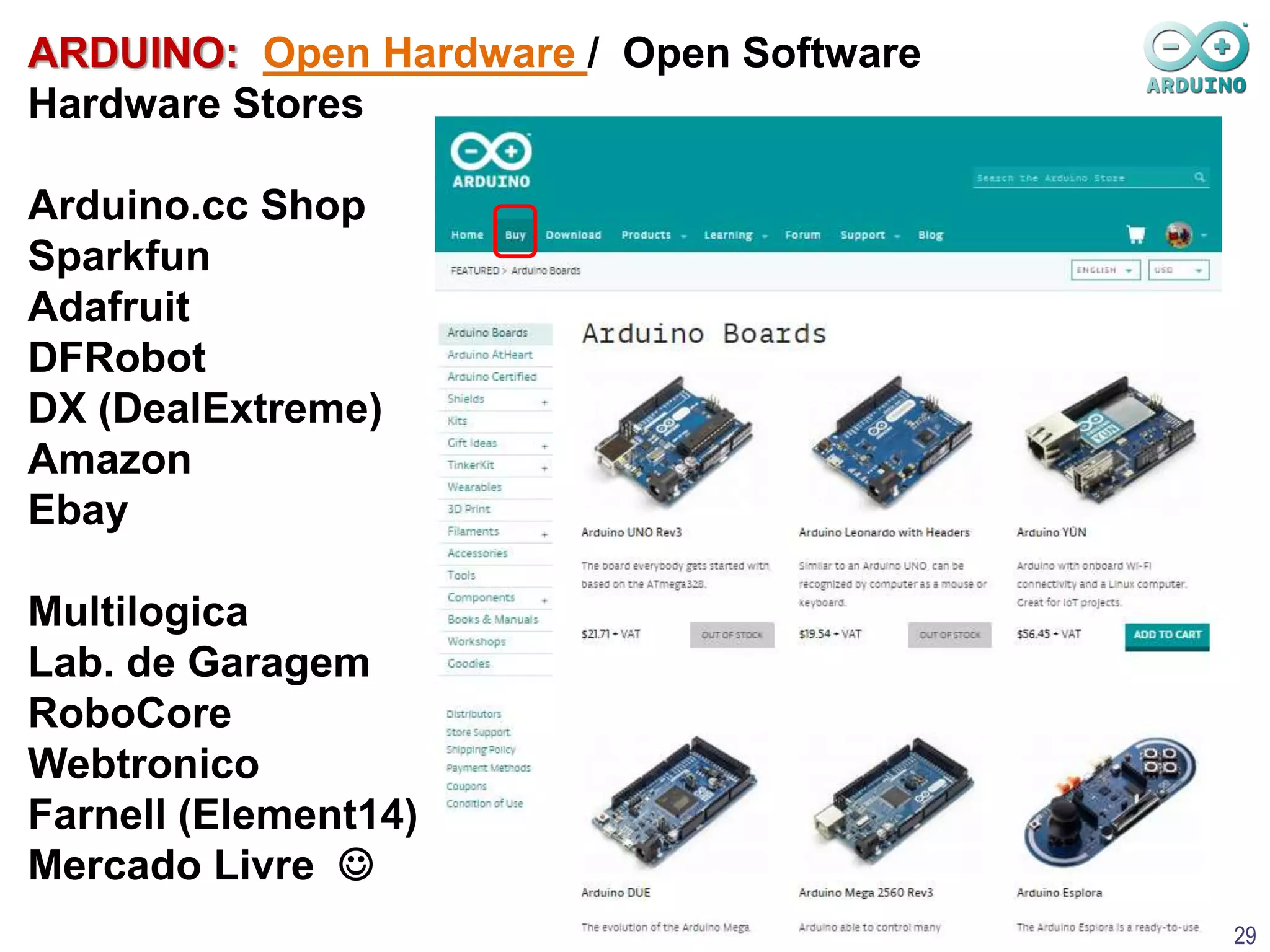

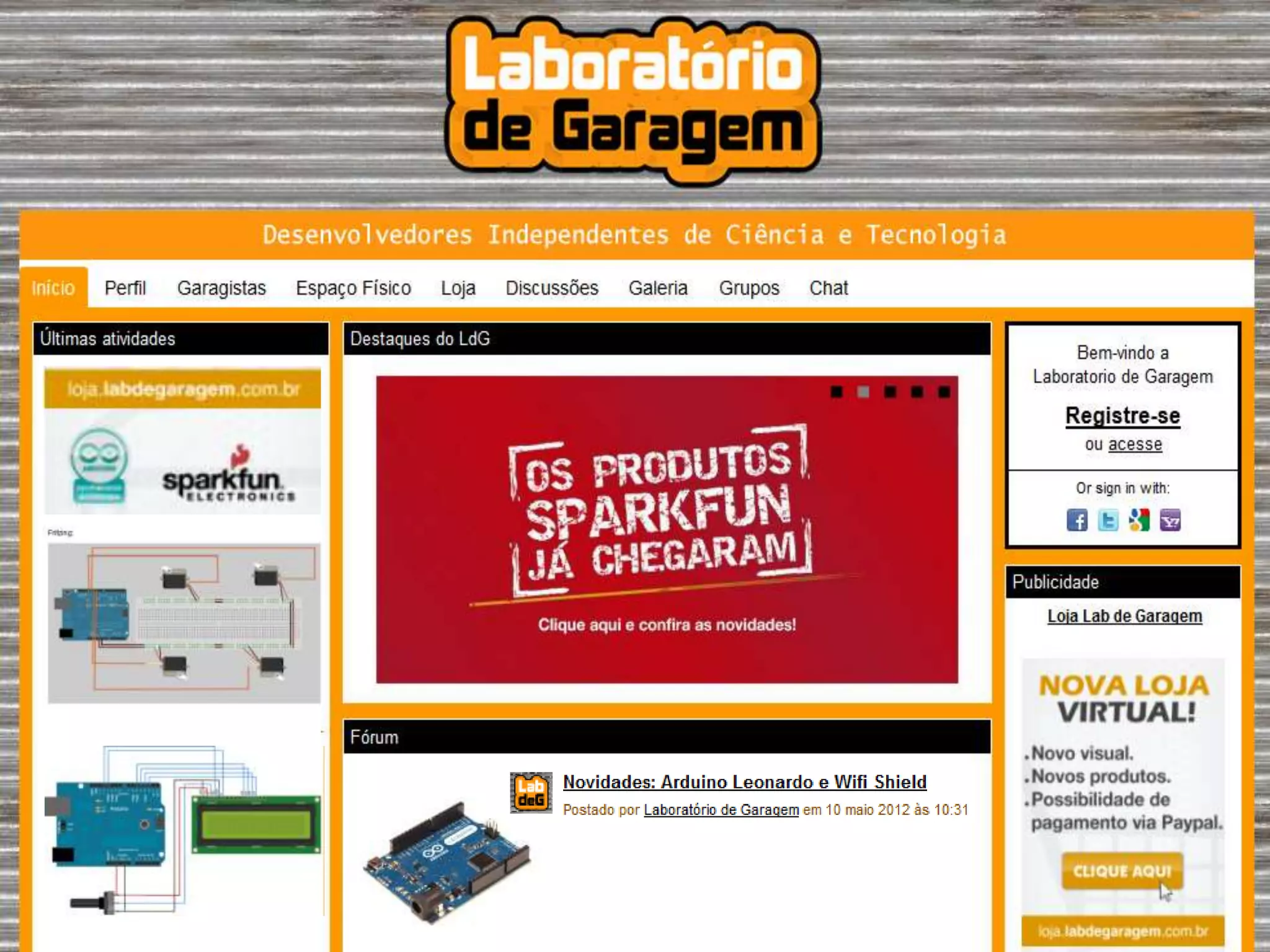

ARDUINO: Open Hardware / Open Software Hardware Stores Arduino.cc Shop Sparkfun Adafruit DFRobot DX (DealExtreme) Amazon Ebay Multilogica Lab. de Garagem RoboCore Webtronico Farnell (Element14) Mercado Livre  29

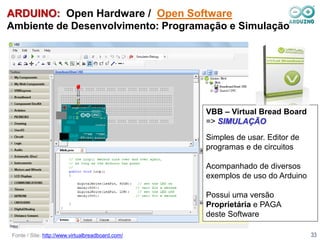

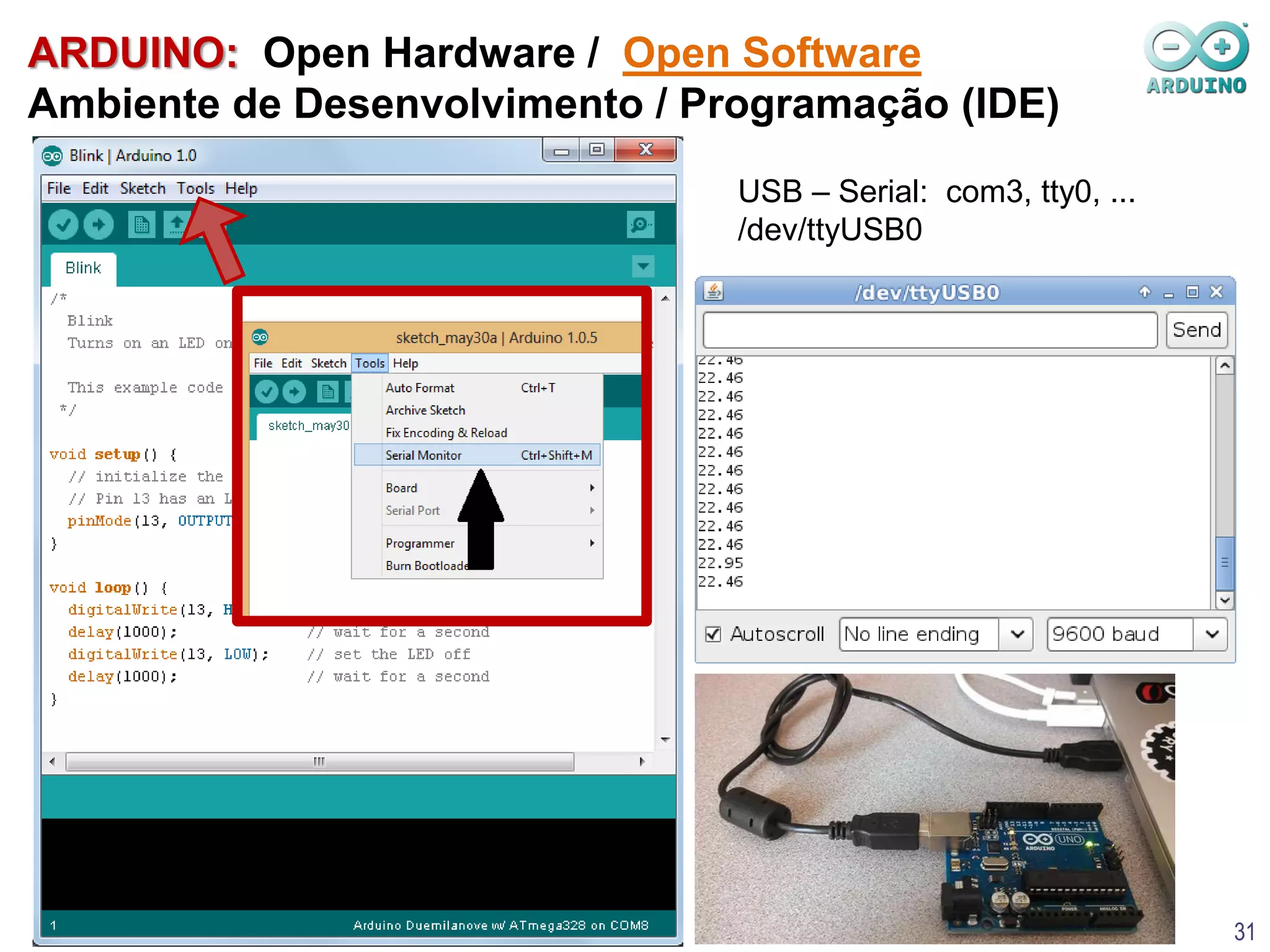

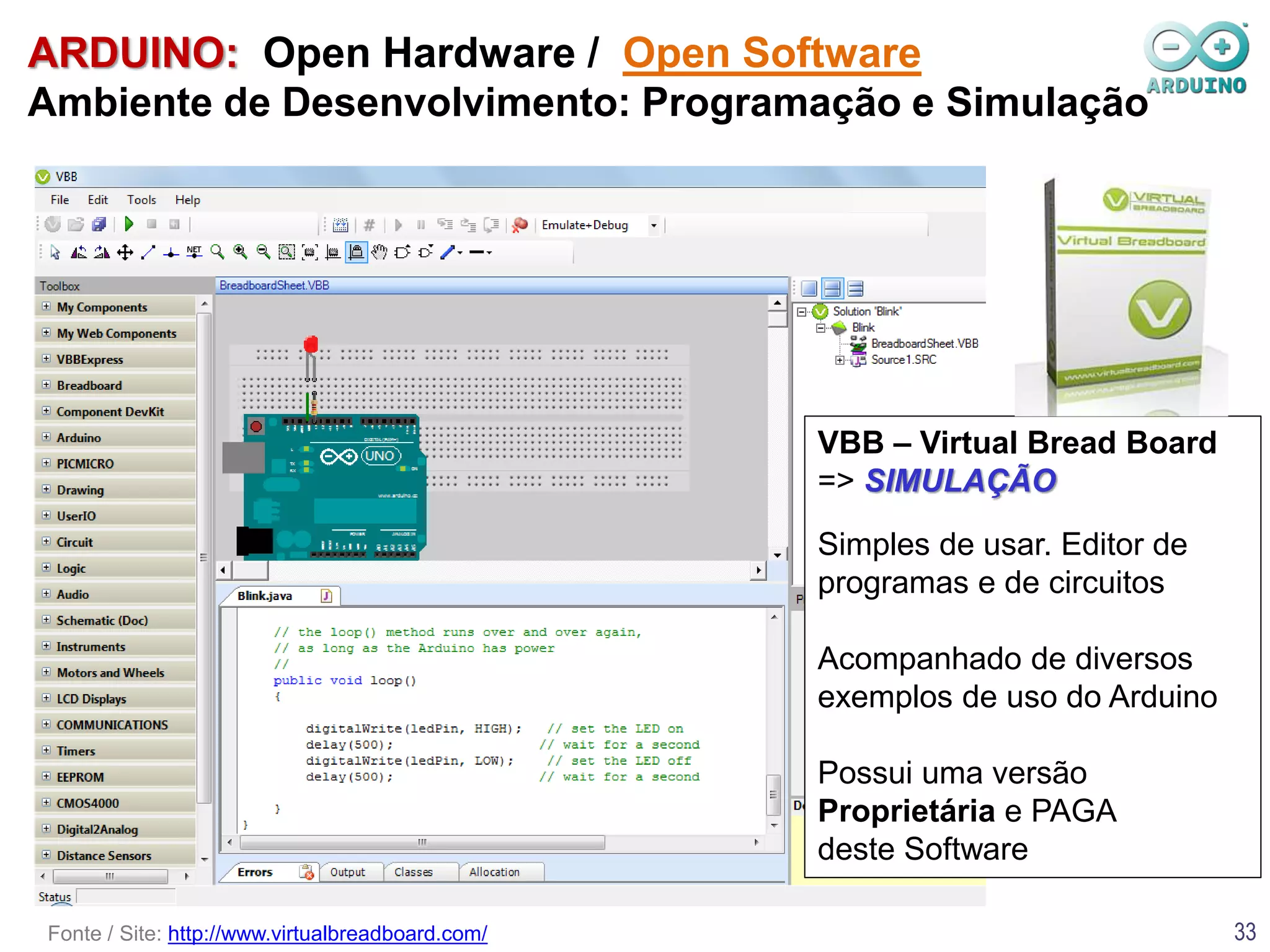

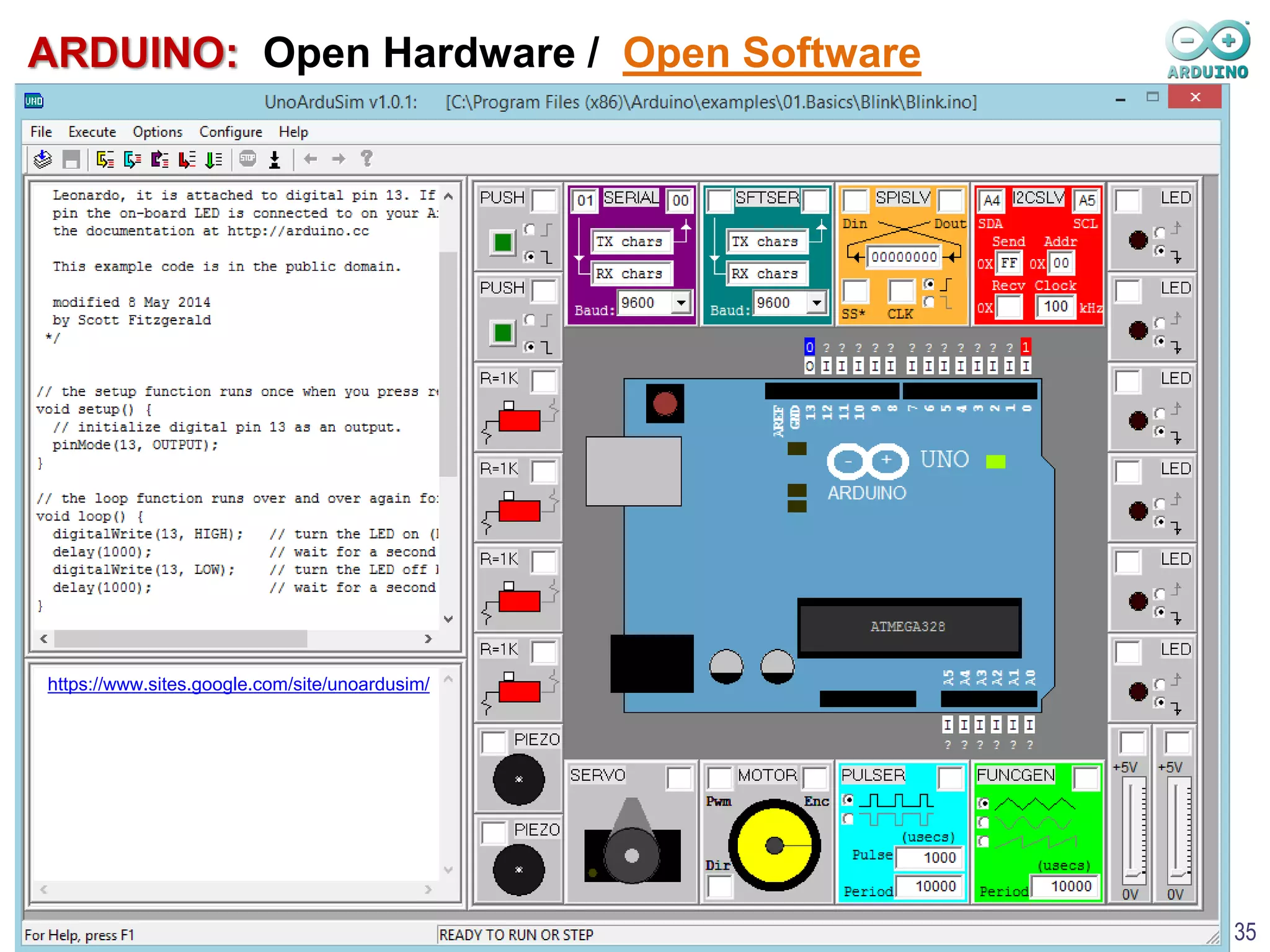

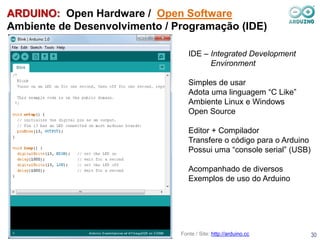

ARDUINO: Open Hardware / Open Software Ambiente de Desenvolvimento / Programação (IDE) 30 IDE – Integrated Development Environment Simples de usar Adota uma linguagem “C Like” Ambiente Linux e Windows Open Source Editor + Compilador Transfere o código para o Arduino Possui uma “console serial” (USB) Acompanhado de diversos Exemplos de uso do Arduino Fonte / Site: http://arduino.cc
ARDUINO: Open Hardware / Open Software Ambiente de Desenvolvimento / Programação (IDE) 31 USB – Serial: com3, tty0, ... /dev/ttyUSB0

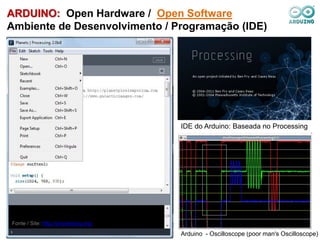

ARDUINO: Open Hardware / Open Software Ambiente de Desenvolvimento / Programação (IDE) IDE do Arduino: Baseada no Processing Arduino - Oscilloscope (poor man's Oscilloscope) Fonte / Site: http://processing.org/
ARDUINO: Open Hardware / Open Software Ambiente de Desenvolvimento: Programação e Simulação 33 VBB – Virtual Bread Board => SIMULAÇÃO Simples de usar. Editor de programas e de circuitos Acompanhado de diversos exemplos de uso do Arduino Possui uma versão Proprietária e PAGA deste Software Fonte / Site: http://www.virtualbreadboard.com/

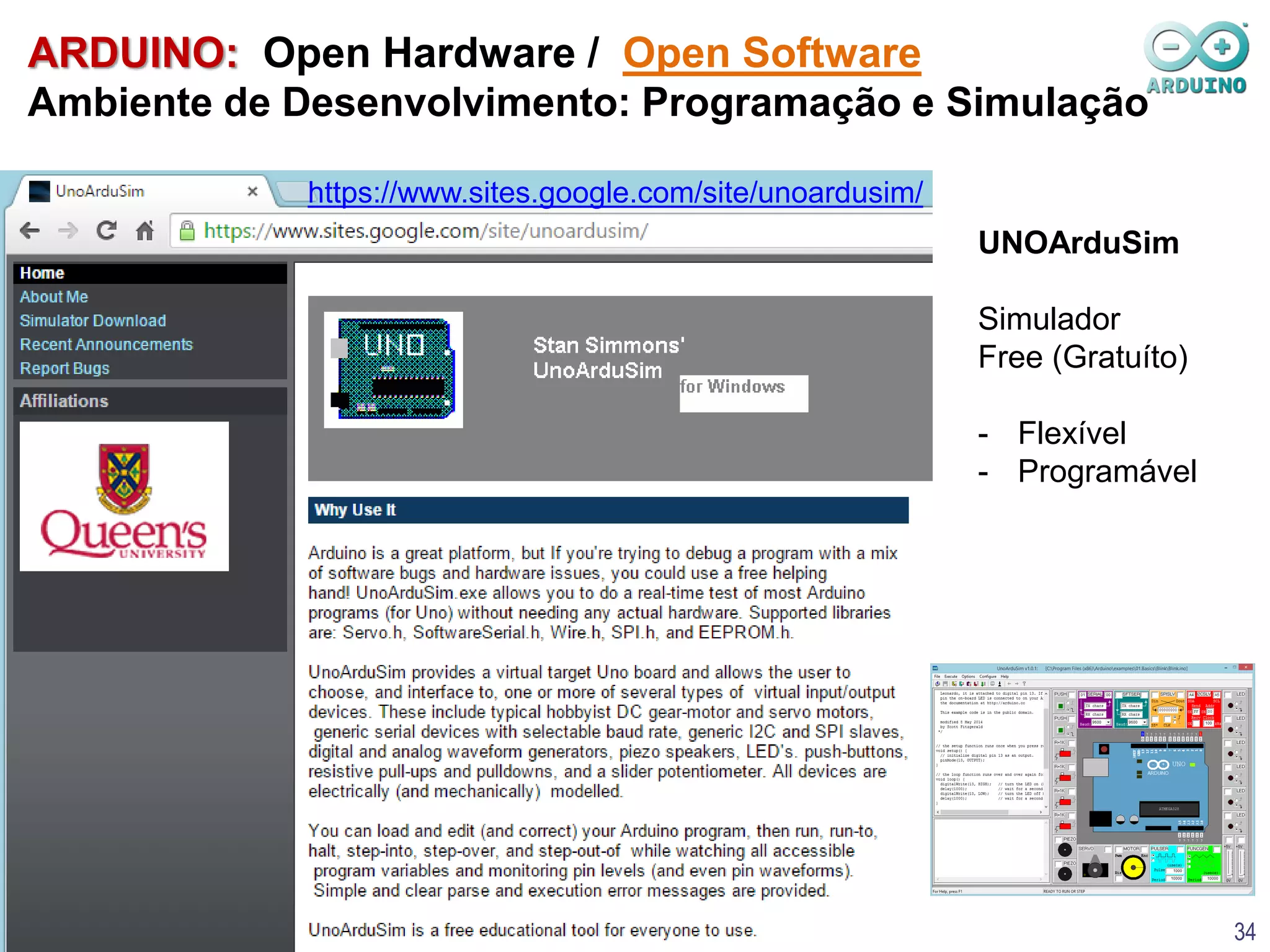

ARDUINO: Open Hardware / Open Software Ambiente de Desenvolvimento: Programação e Simulação 34 https://www.sites.google.com/site/unoardusim/ UNOArduSim Simulador Free (Gratuíto) - Flexível - Programável
ARDUINO: Open Hardware / Open Software Ambiente de Desenvolvimento: Programação e Simulação 35 https://www.sites.google.com/site/unoardusim/

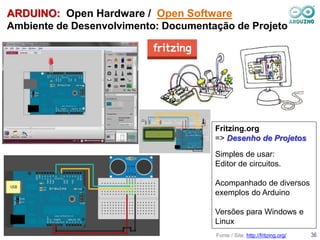

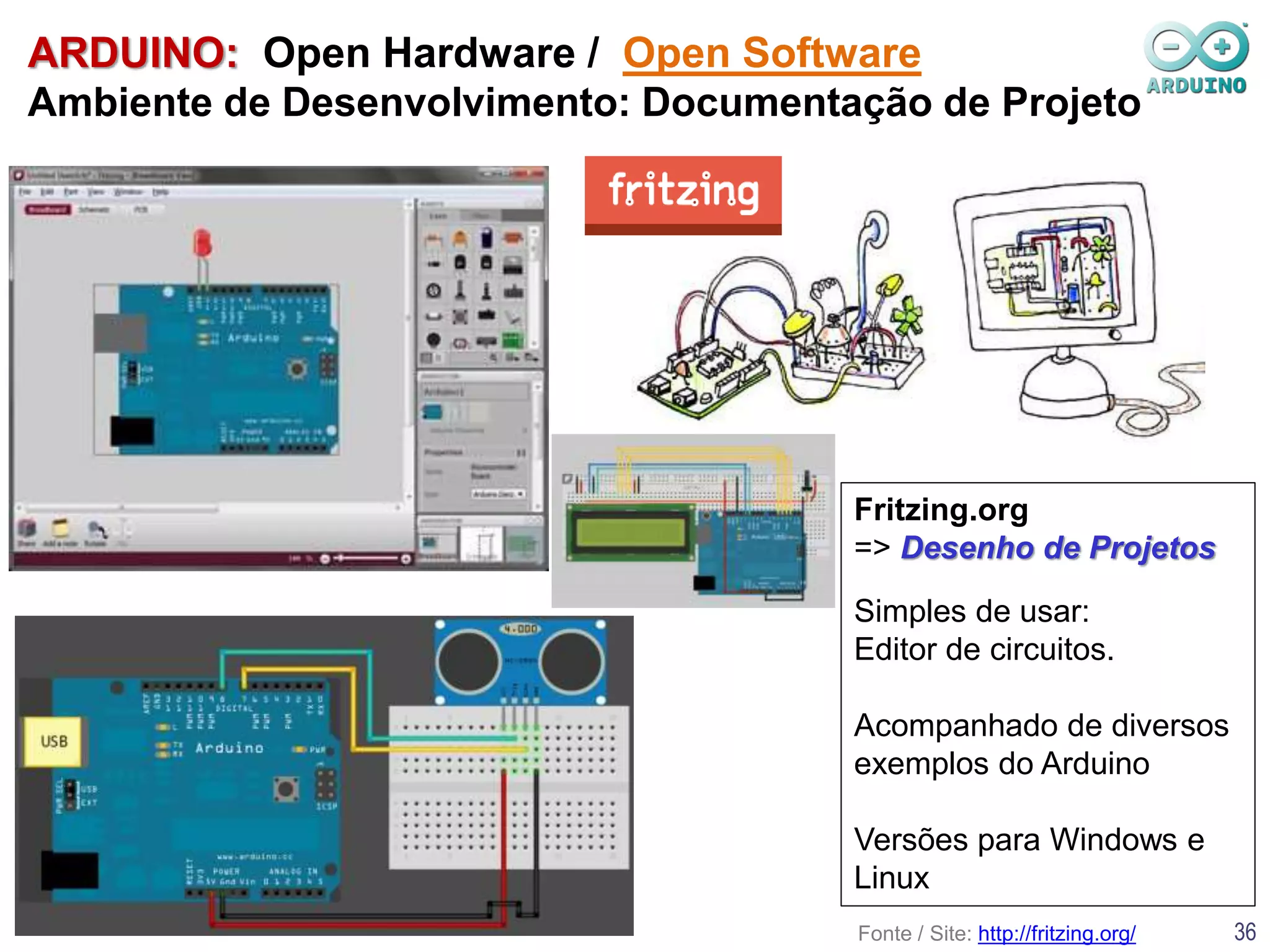

ARDUINO: Open Hardware / Open Software Ambiente de Desenvolvimento: Documentação de Projeto 36 Fritzing.org => Desenho de Projetos Simples de usar: Editor de circuitos. Acompanhado de diversos exemplos do Arduino Versões para Windows e Linux Fonte / Site: http://fritzing.org/
ARDUINO: Open Hardware + Open Source Software Interface Hw/Sw de baixo custo e fácil de usar 37 PROJETOS PRÁTICOS

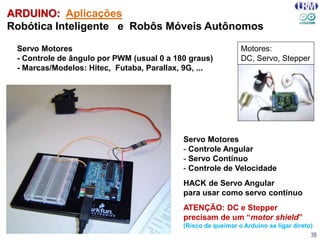

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 38 Servo Motores - Controle de ângulo por PWM (usual 0 a 180 graus) - Marcas/Modelos: Hitec, Futaba, Parallax, 9G, ... Motores: DC, Servo, Stepper Servo Motores - Controle Angular - Servo Contínuo - Controle de Velocidade HACK de Servo Angular para usar como servo contínuo ATENÇÃO: DC e Stepper precisam de um “motor shield” (Risco de queimar o Arduino se ligar direto)
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 39 Servo Motores - Controle de ângulo por PWM (usual 0 a 180 graus) - Marcas/Modelos: Hitec, Futaba, Parallax, 9G, ... Motores: DC, Servo, Stepper Encoder Motor de Passo Servo Angular Servo Contínuo Motor DC

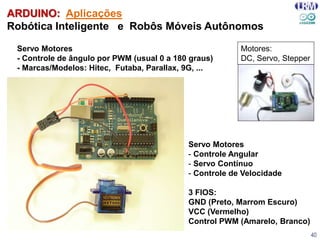

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 40 Servo Motores - Controle de ângulo por PWM (usual 0 a 180 graus) - Marcas/Modelos: Hitec, Futaba, Parallax, 9G, ... Motores: DC, Servo, Stepper Servo Motores - Controle Angular - Servo Contínuo - Controle de Velocidade 3 FIOS: GND (Preto, Marrom Escuro) VCC (Vermelho) Control PWM (Amarelo, Branco)

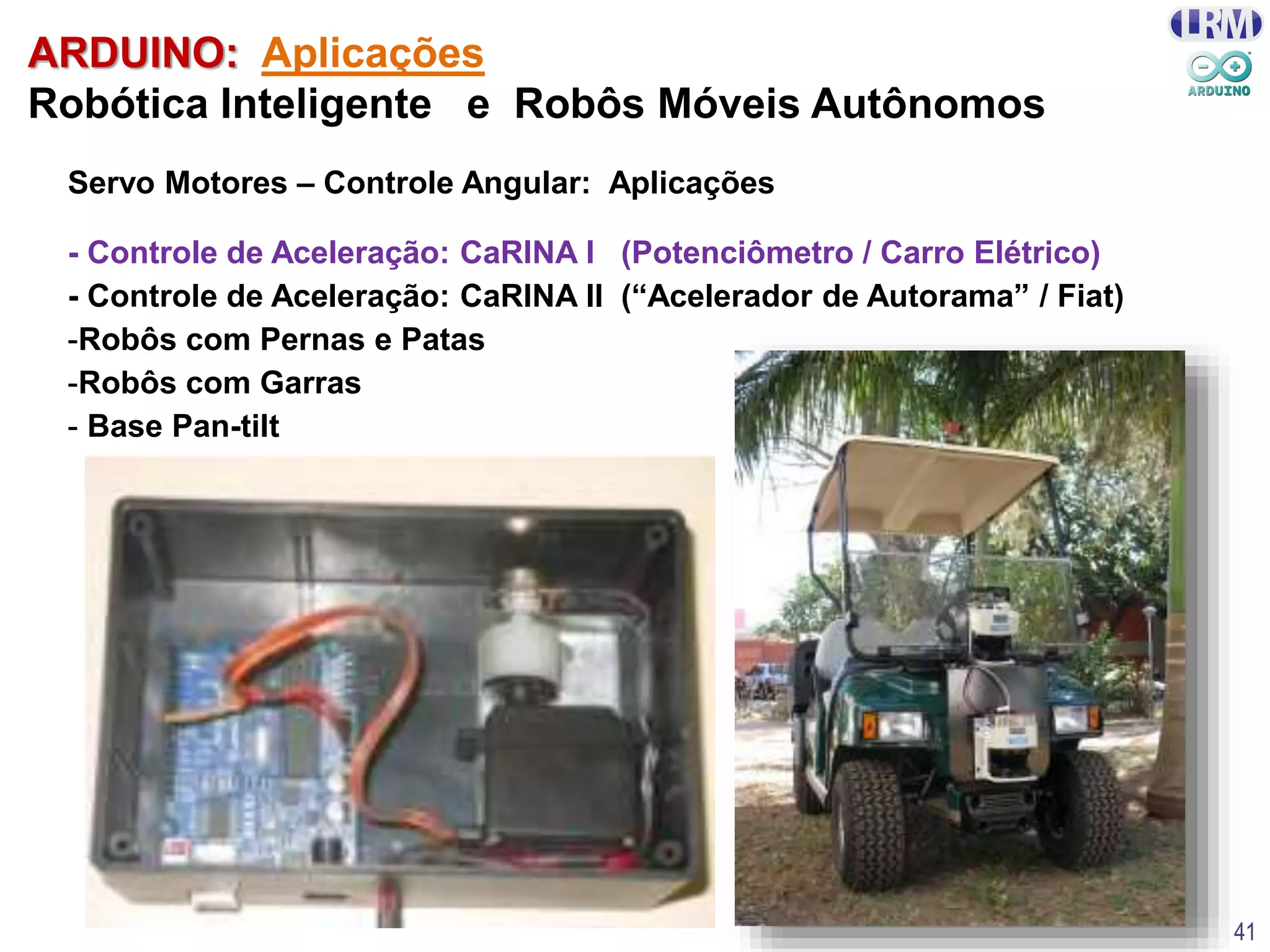

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 41 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt

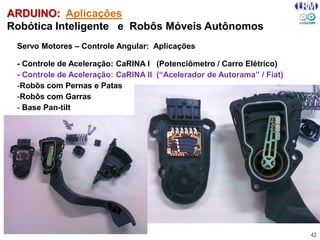

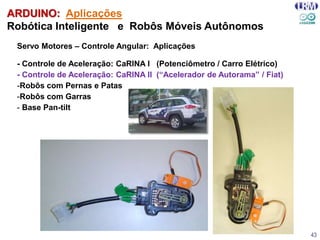

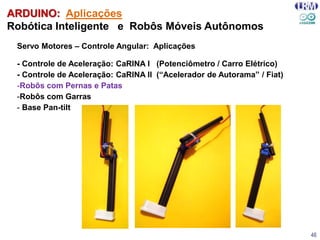

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 42 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 43 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt

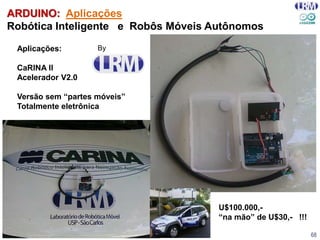

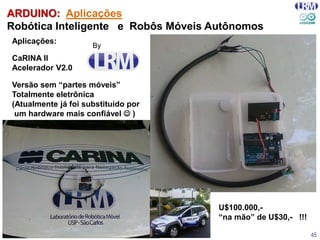

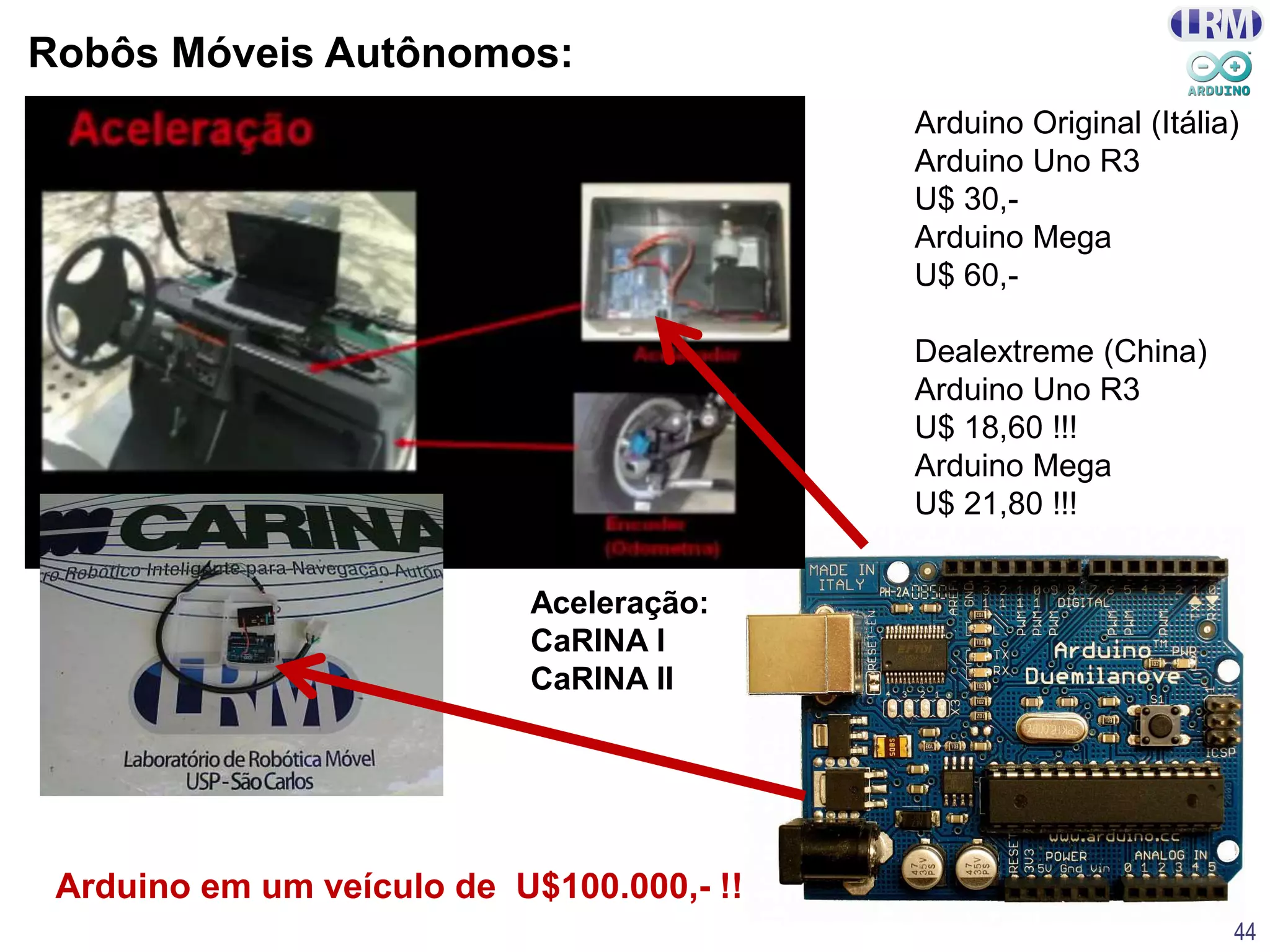

Robôs Móveis Autônomos: Arduino em um veículo de U$100.000,- !!! Arduino Original (Itália) Arduino Uno R3 U$ 30,- Arduino Mega U$ 60,- Dealextreme (China) Arduino Uno R3 U$ 18,60 !!! Arduino Mega U$ 21,80 !!! Aceleração: CaRINA I CaRINA II 44

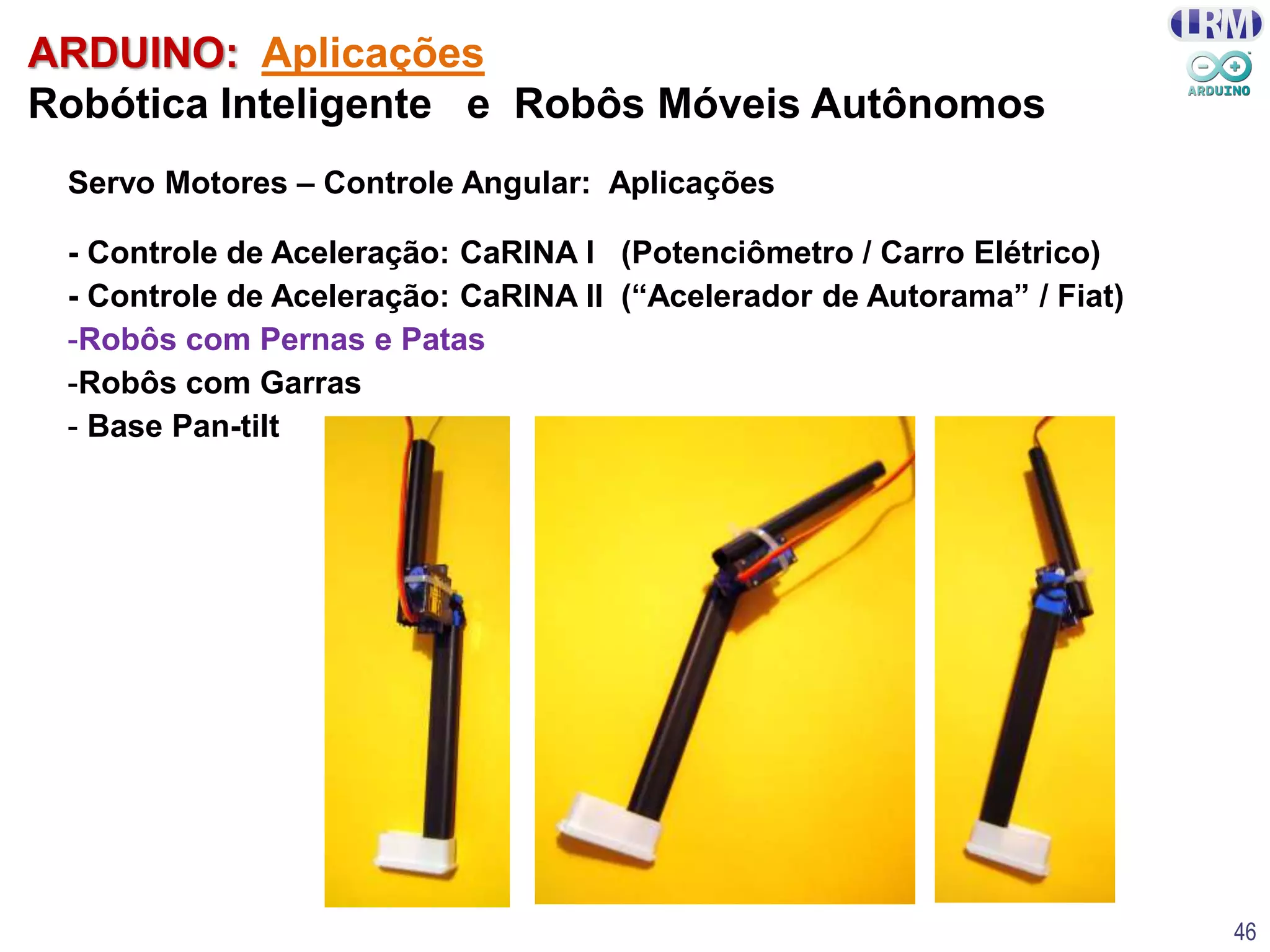

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 45 Aplicações: CaRINA II Acelerador V2.0 Versão sem “partes móveis” Totalmente eletrônica (Atualmente já foi substituído por um hardware mais confiável  ) By U$100.000,- “na mão” de U$30,- !!!
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 46 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 47 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt ATENÇÃO: SERVO CONTÍNUO

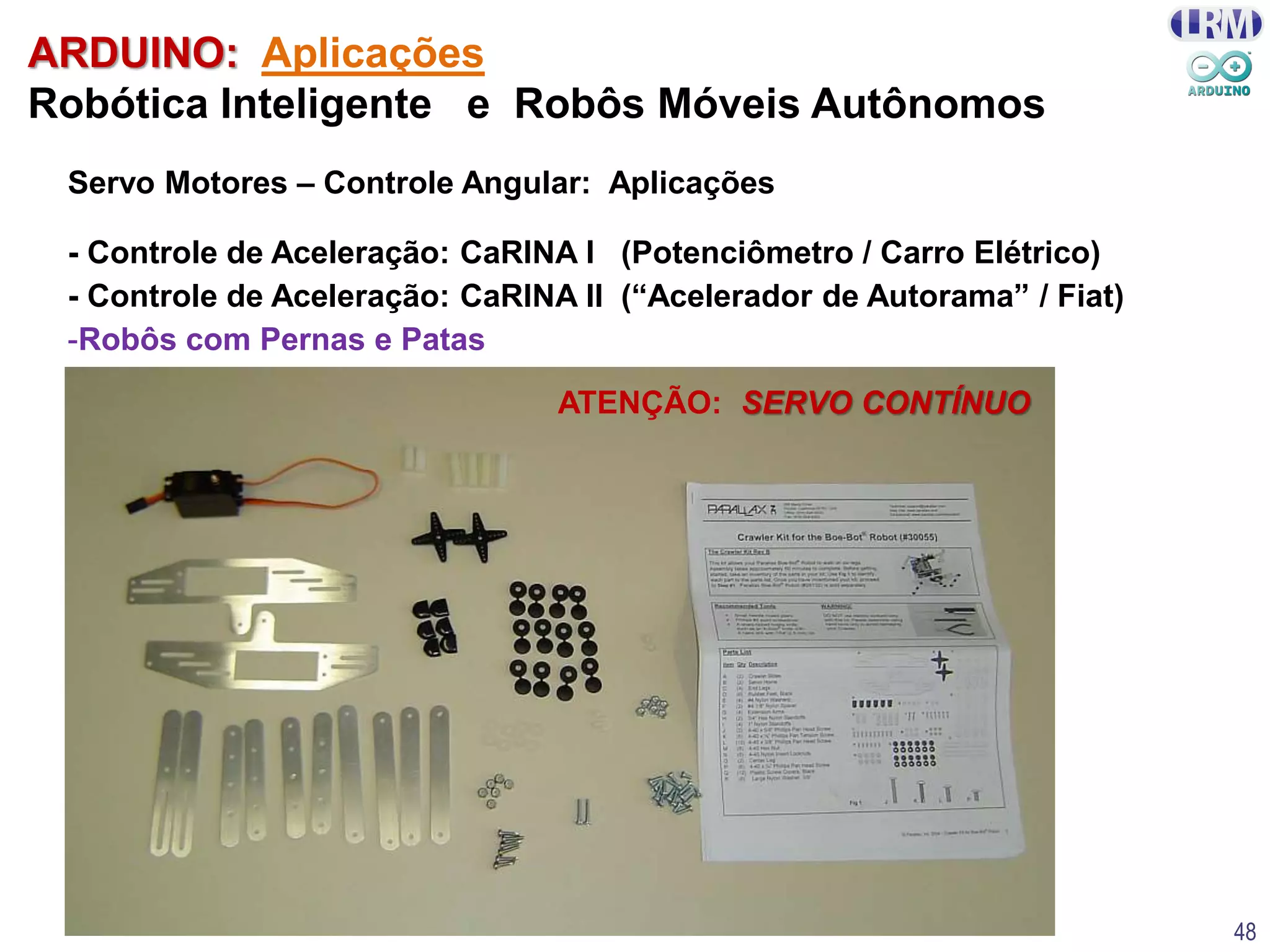

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 48 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt ATENÇÃO: SERVO CONTÍNUO
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 49 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 50 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 51 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt

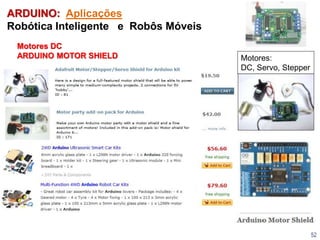

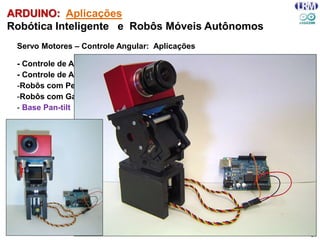

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis 52 Motores DC ARDUINO MOTOR SHIELD Motores: DC, Servo, Stepper

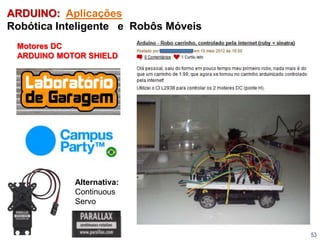

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis 53 Motores DC ARDUINO MOTOR SHIELD Alternativa: Continuous Servo

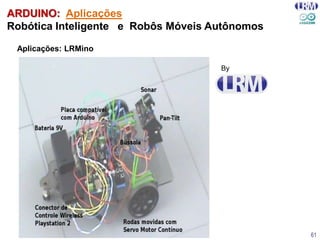

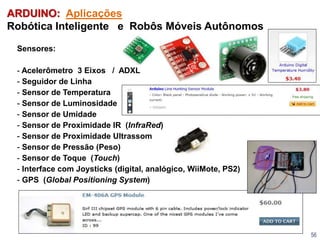

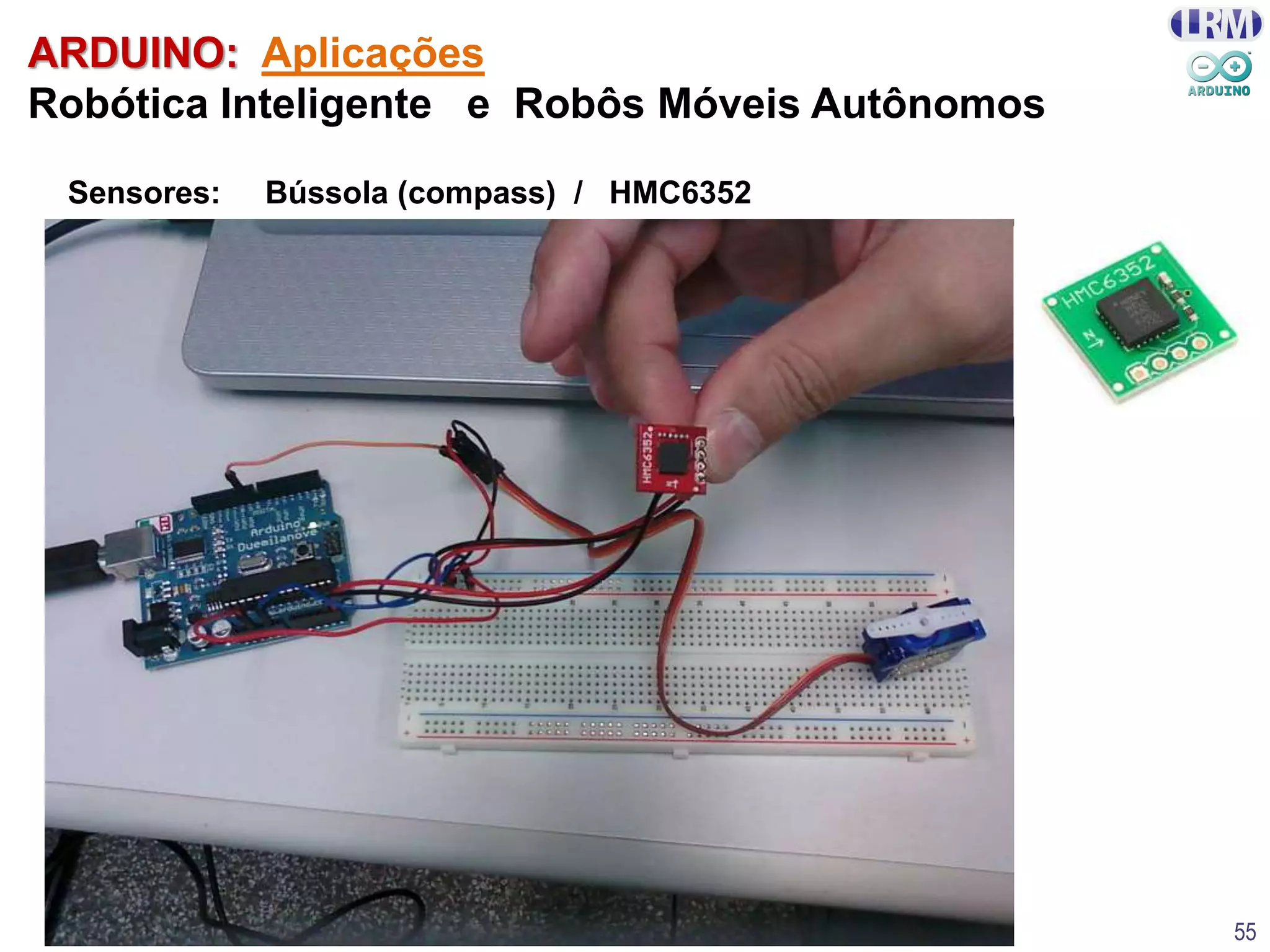

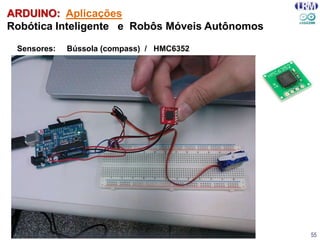

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 55 Sensores: Bússola (compass) / HMC6352
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 56 Sensores: - Acelerômetro 3 Eixos / ADXL - Seguidor de Linha - Sensor de Temperatura - Sensor de Luminosidade - Sensor de Umidade - Sensor de Proximidade IR (InfraRed) - Sensor de Proximidade Ultrassom - Sensor de Pressão (Peso) - Sensor de Toque (Touch) - Interface com Joysticks (digital, analógico, WiiMote, PS2) - GPS (Global Positioning System)
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 57 Comunicação e Outros - Shields: Ethernet , WiFi, Bluetooth, ZigBee - Comunicação RF (Rádio Frequência) - Relés (Ligar/Desligar Aparelhos) - Relógio Tempo Real - Displays - Data Logger RF Tx-RX

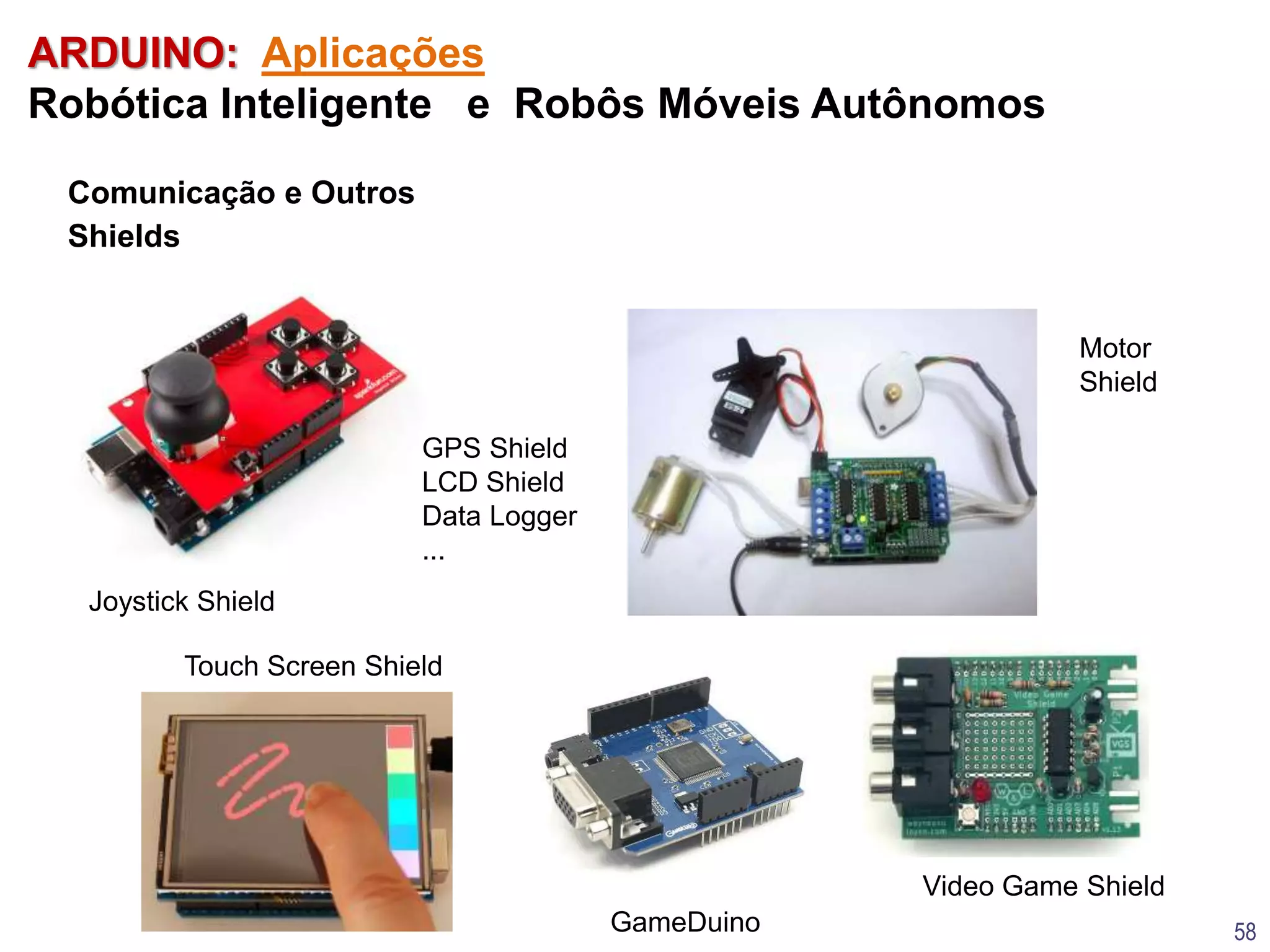

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 58 Comunicação e Outros Shields Joystick Shield Motor Shield Touch Screen Shield GPS Shield LCD Shield Data Logger ... Video Game Shield GameDuino

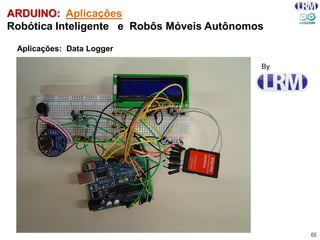

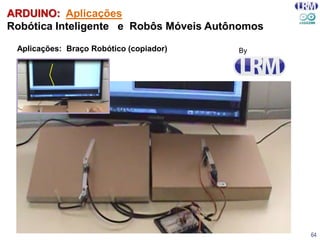

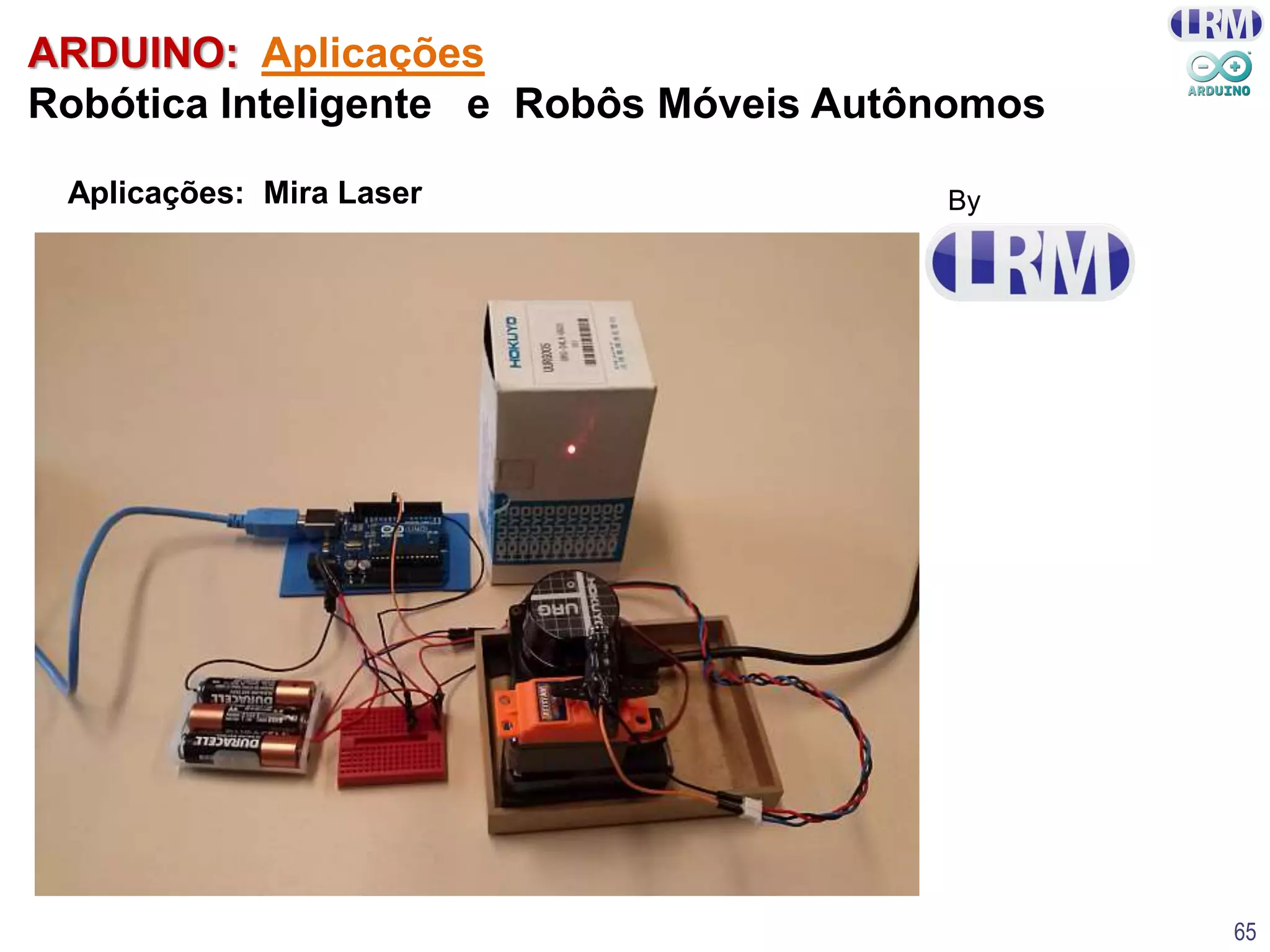

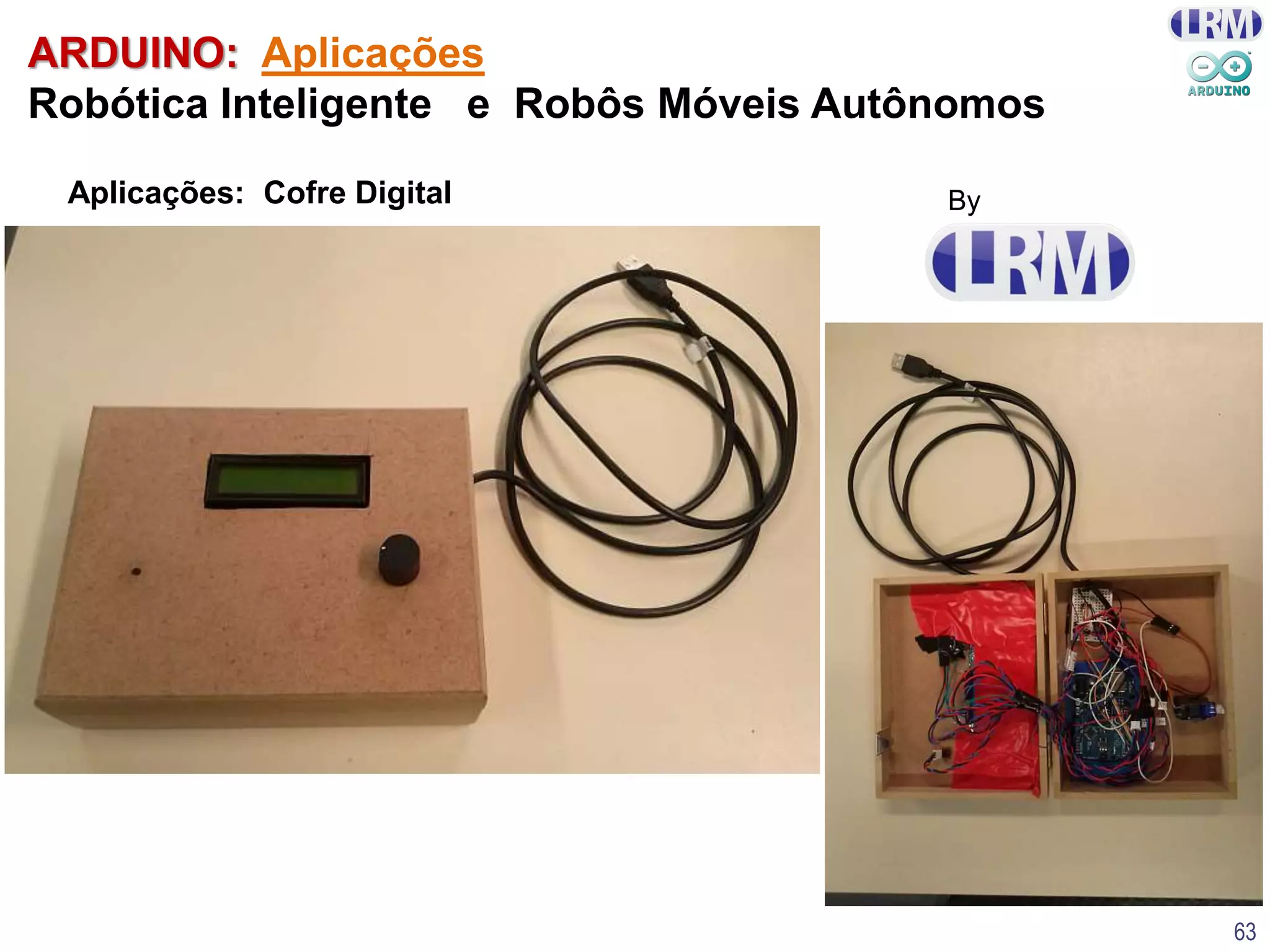

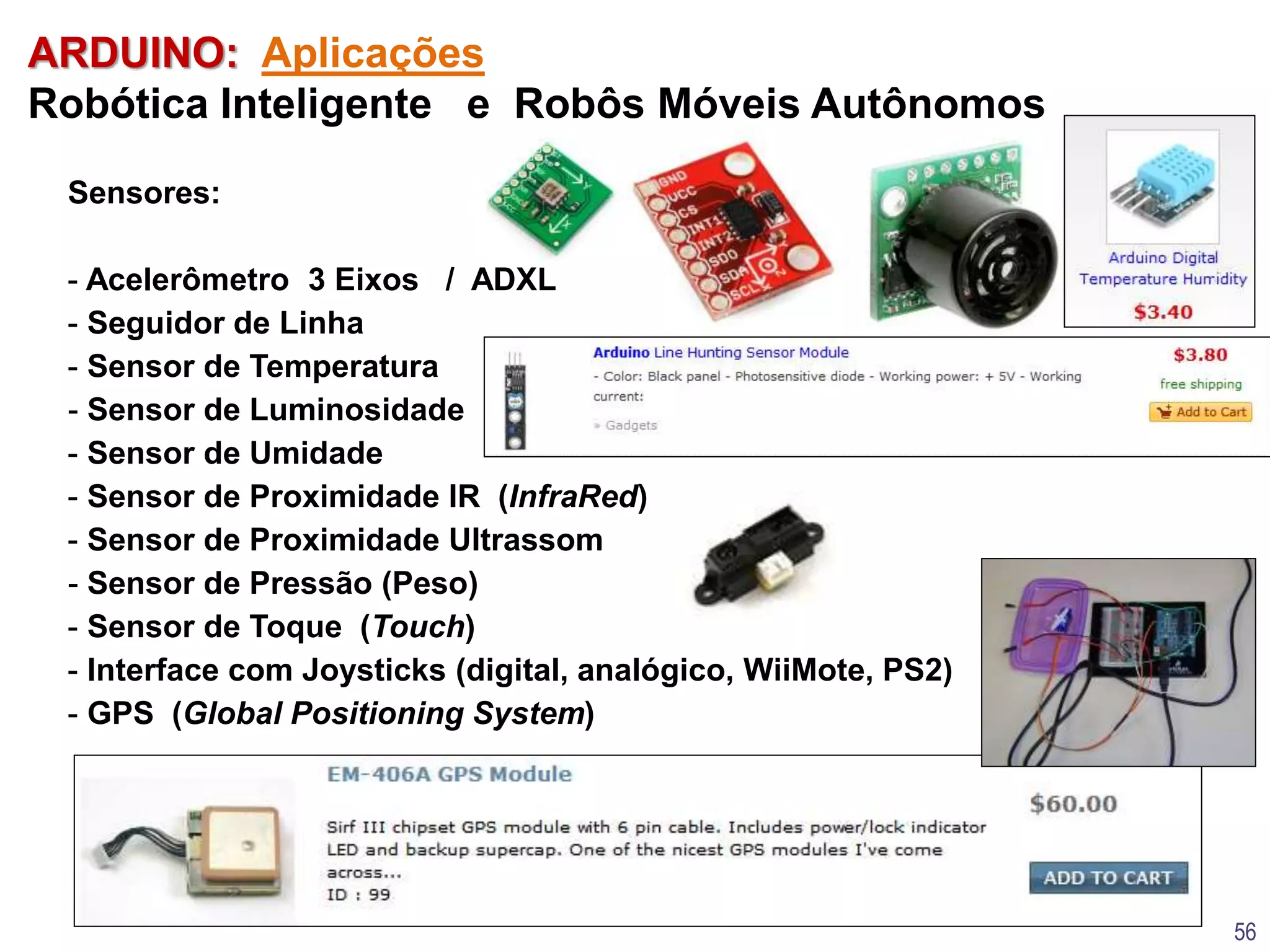

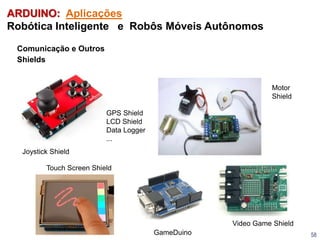

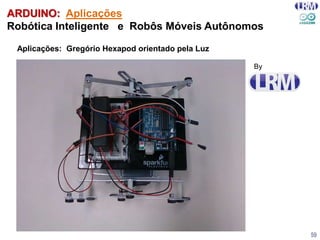

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 59 Aplicações: Gregório Hexapod orientado pela Luz By
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 60 Aplicações: LRMino By
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 61 Aplicações: LRMino By

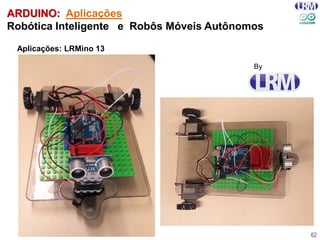

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 62 Aplicações: LRMino 13 By
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 63 Aplicações: Cofre Digital By
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 64 Aplicações: Braço Robótico (copiador) By
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 65 Aplicações: Mira Laser By
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 66 Aplicações: Data Logger By

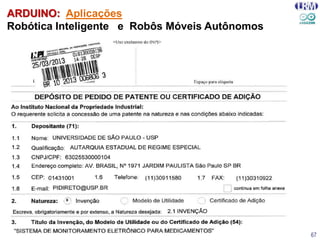

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 67

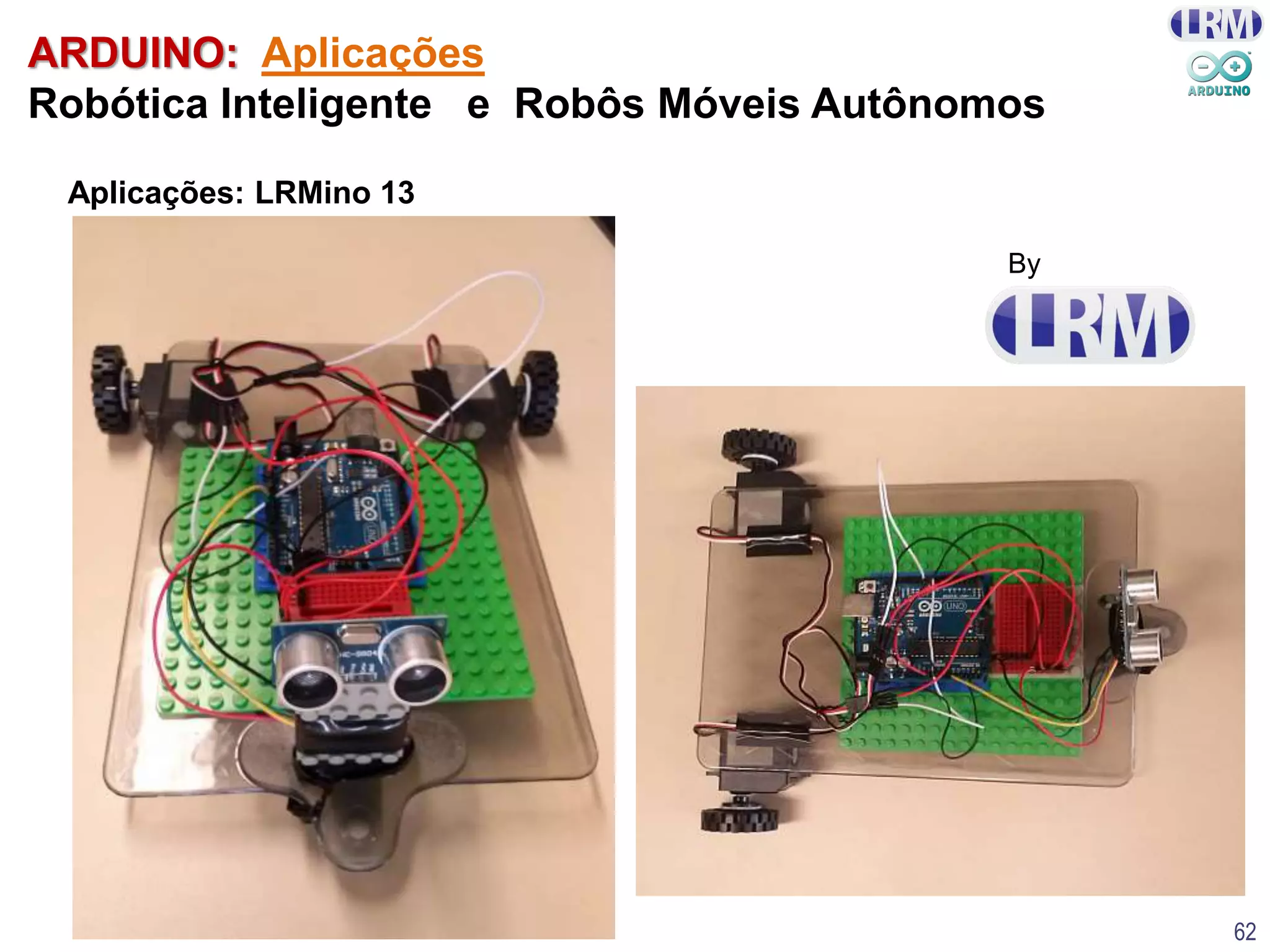

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 68 Aplicações: CaRINA II Acelerador V2.0 Versão sem “partes móveis” Totalmente eletrônica By U$100.000,- “na mão” de U$30,- !!!

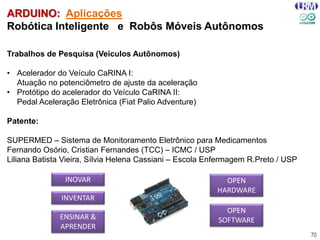

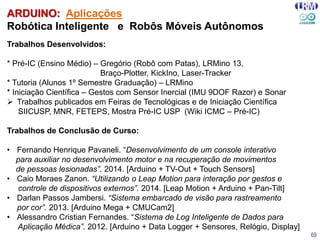

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 69 Trabalhos Desenvolvidos: * Pré-IC (Ensino Médio) – Gregório (Robô com Patas), LRMino 13, Braço-Plotter, KickIno, Laser-Tracker * Tutoria (Alunos 1º Semestre Graduação) – LRMino * Iniciação Científica – Gestos com Sensor Inercial (IMU 9DOF Razor) e Sonar  Trabalhos publicados em Feiras de Tecnológicas e de Iniciação Científica SIICUSP, MNR, FETEPS, Mostra Pré-IC USP (Wiki ICMC – Pré-IC) Trabalhos de Conclusão de Curso: • Fernando Henrique Pavaneli. “Desenvolvimento de um console interativo para auxiliar no desenvolvimento motor e na recuperação de movimentos de pessoas lesionadas”. 2014. [Arduino + TV-Out + Touch Sensors] • Caio Moraes Zanon. “Utilizando o Leap Motion para interação por gestos e controle de dispositivos externos”. 2014. [Leap Motion + Arduino + Pan-Tilt] • Darlan Passos Jambersi. “Sistema embarcado de visão para rastreamento por cor”. 2013. [Arduino Mega + CMUCam2] • Alessandro Cristian Fernandes. “Sistema de Log Inteligente de Dados para Aplicação Médica”. 2012. [Arduino + Data Logger + Sensores, Relógio, Display]
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 70 Trabalhos de Pesquisa (Veiculos Autônomos) • Acelerador do Veículo CaRINA I: Atuação no potenciômetro de ajuste da aceleração • Protótipo do acelerador do Veículo CaRINA II: Pedal Aceleração Eletrônica (Fiat Palio Adventure) Patente: SUPERMED – Sistema de Monitoramento Eletrônico para Medicamentos Fernando Osório, Cristian Fernandes (TCC) – ICMC / USP Liliana Batista Vieira, Sílvia Helena Cassiani – Escola Enfermagem R.Preto / USP INOVAR INVENTAR ENSINAR & APRENDER OPEN HARDWARE OPEN SOFTWARE

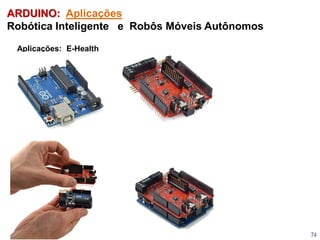

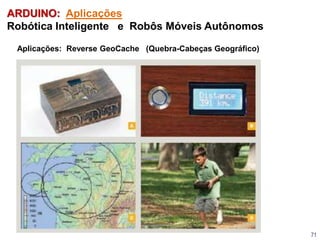

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 71 Aplicações: Reverse GeoCache (Quebra-Cabeças Geográfico)
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 72 Aplicações: Reverse GeoCache (Quebra-Cabeças Geográfico)
ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 73 Aplicações: KickStarter

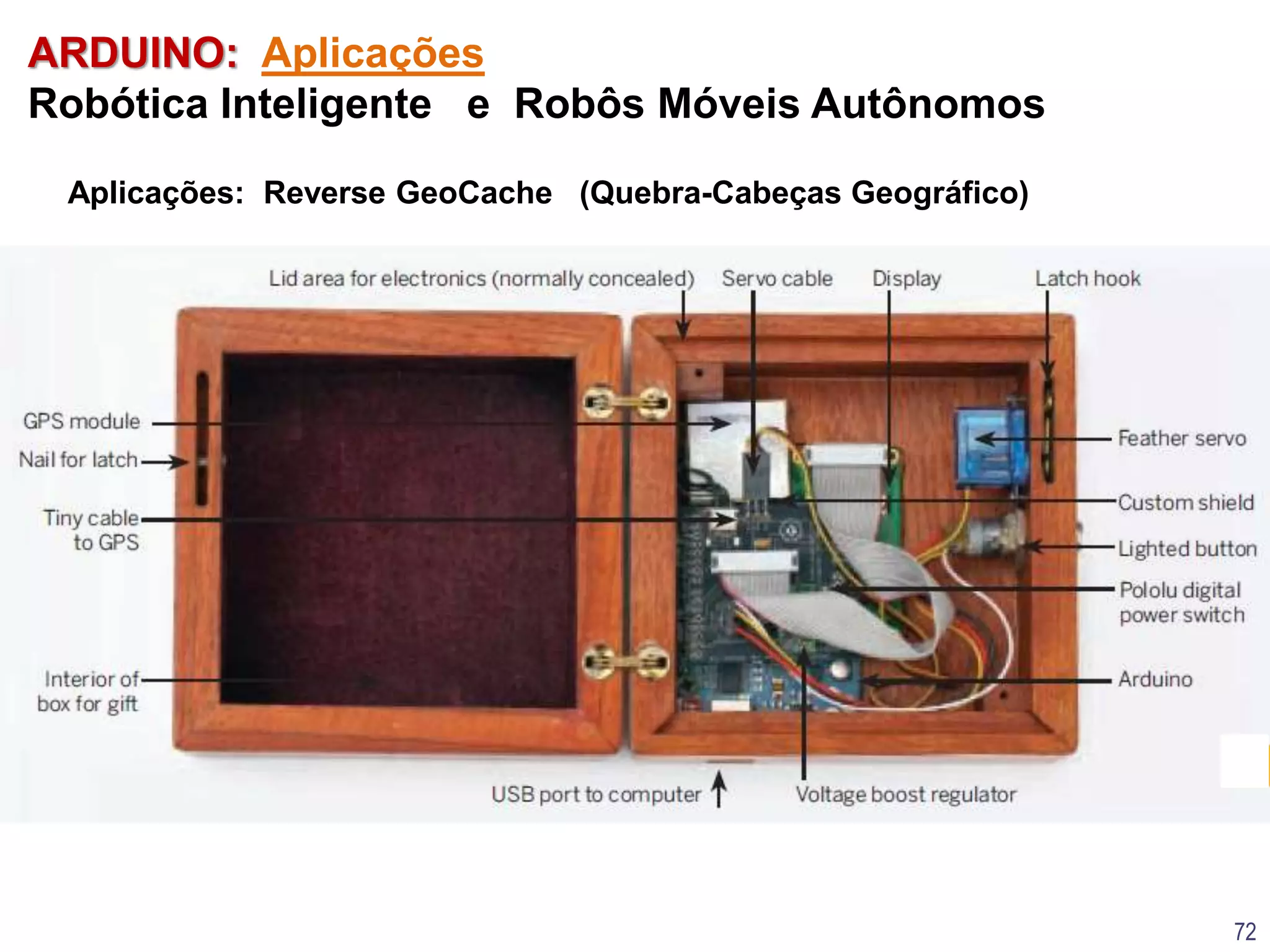

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 74 Aplicações: E-Health

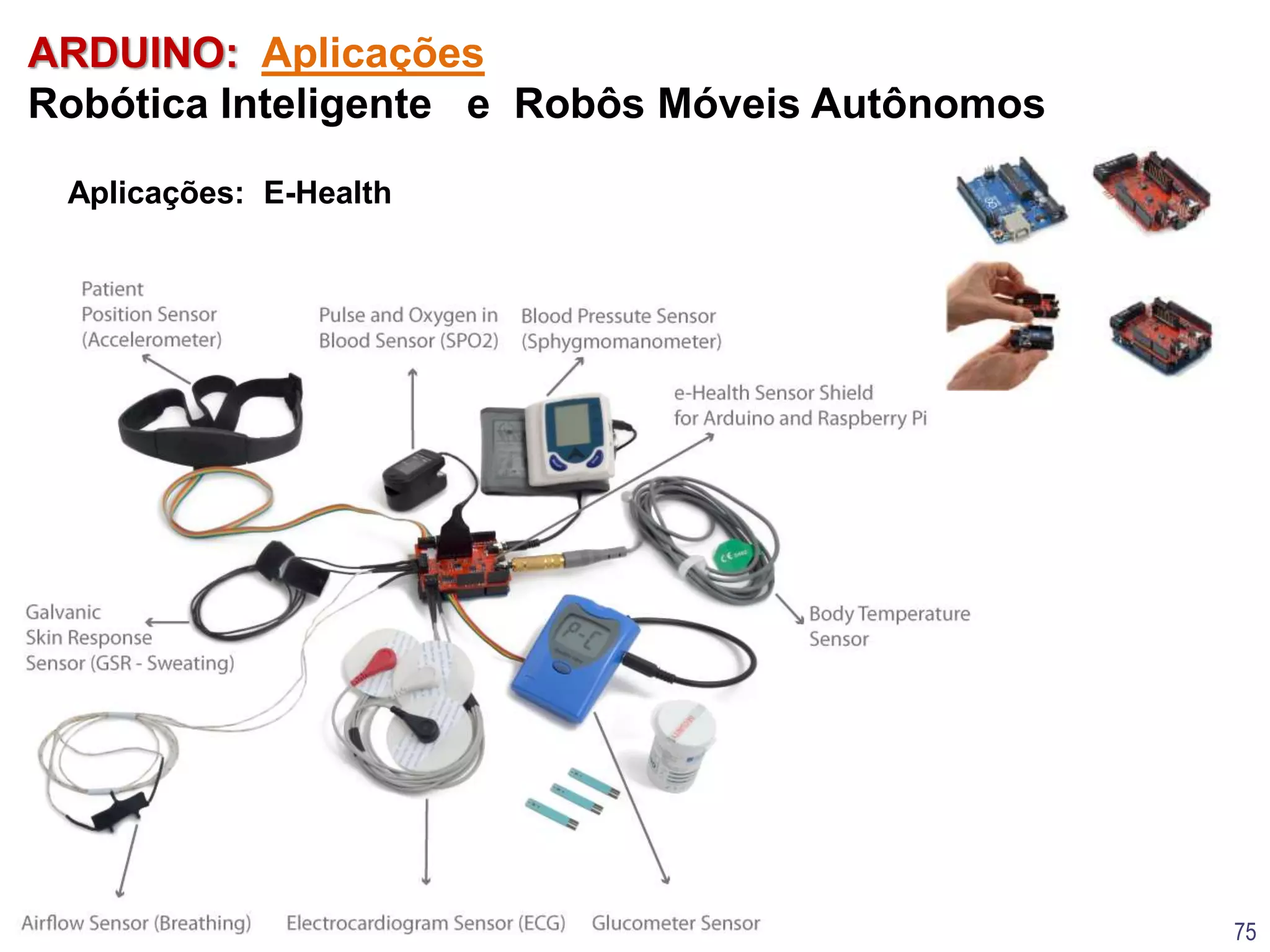

ARDUINO: Aplicações Robótica Inteligente e Robôs Móveis Autônomos 75 Aplicações: E-Health

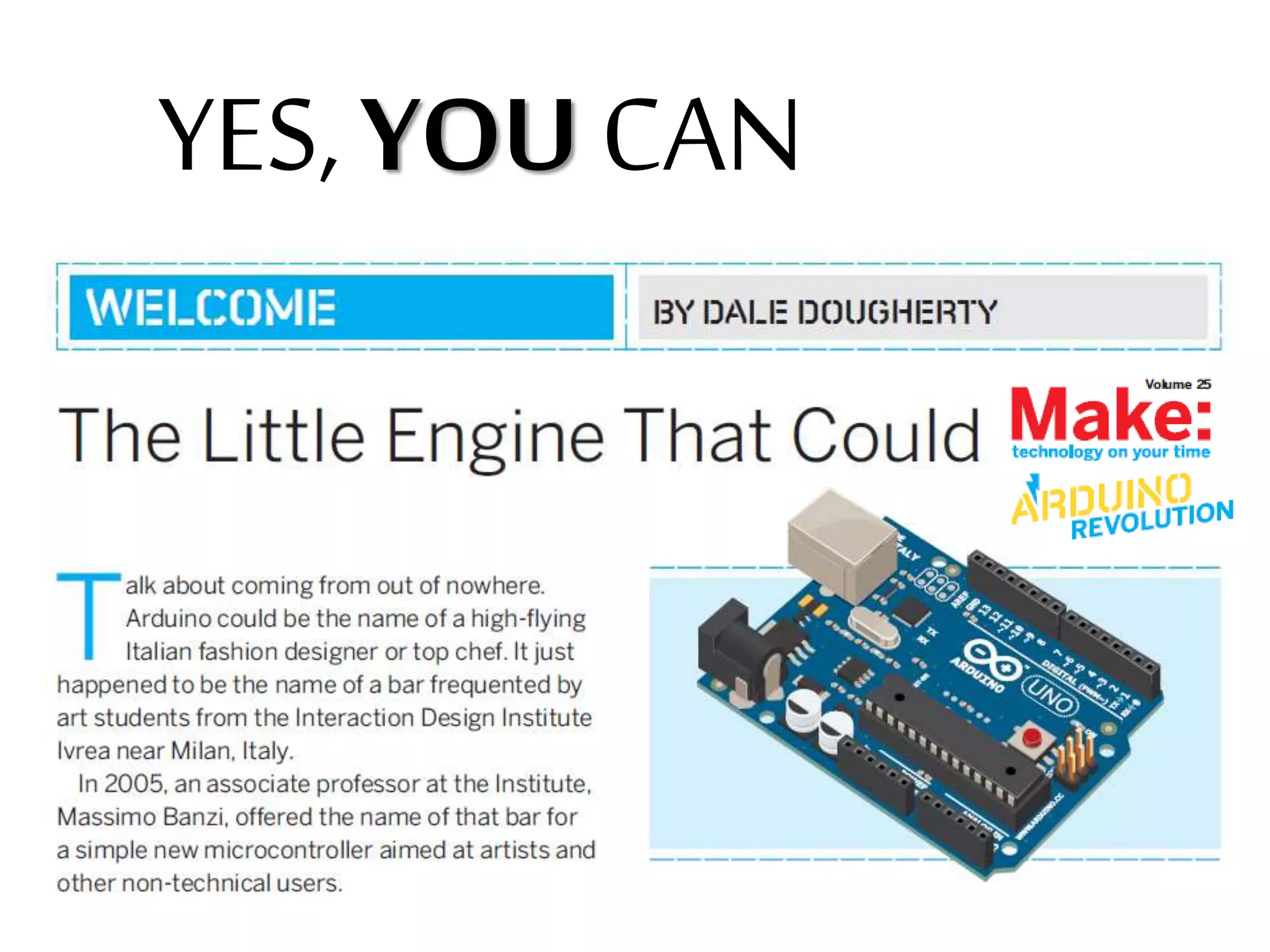

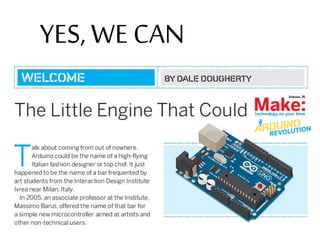

YES, WE CAN

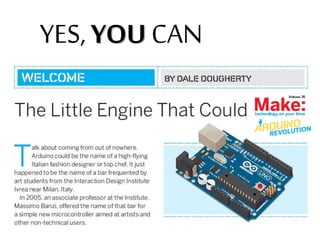

YES, YOU CAN

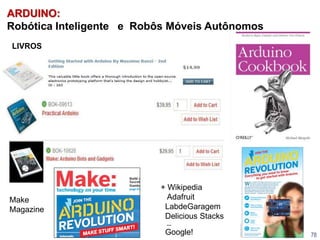

ARDUINO: Robótica Inteligente e Robôs Móveis Autônomos 78 LIVROS Make Magazine + Wikipedia Adafruit LabdeGaragem Delicious Stacks ... Google!

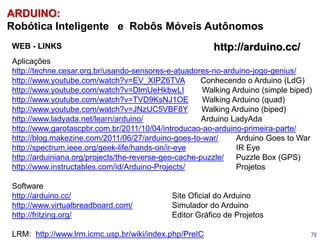

ARDUINO: Robótica Inteligente e Robôs Móveis Autônomos 79 WEB - LINKS Aplicações http://techne.cesar.org.br/usando-sensores-e-atuadores-no-arduino-jogo-genius/ http://www.youtube.com/watch?v=EV_XIPZ6TVA Conhecendo o Arduino (LdG) http://www.youtube.com/watch?v=DlmUeHkbwLI Walking Arduino (simple biped) http://www.youtube.com/watch?v=TVD9KsNJ1OE Walking Arduino (quad) http://www.youtube.com/watch?v=JNzUC5VBF8Y Walking Arduino (biped) http://www.ladyada.net/learn/arduino/ Arduino LadyAda http://www.garotascpbr.com.br/2011/10/04/introducao-ao-arduino-primeira-parte/ http://blog.makezine.com/2011/06/27/arduino-goes-to-war/ Arduino Goes to War http://spectrum.ieee.org/geek-life/hands-on/ir-eye IR Eye http://arduiniana.org/projects/the-reverse-geo-cache-puzzle/ Puzzle Box (GPS) http://www.instructables.com/id/Arduino-Projects/ Projetos Software http://arduino.cc/ Site Oficial do Arduino http://www.virtualbreadboard.com/ Simulador do Arduino http://fritzing.org/ Editor Gráfico de Projetos LRM: http://www.lrm.icmc.usp.br/wiki/index.php/PreIC http://arduino.cc/
http://www.lrm.icmc.usp.br/ http://www.icmc.usp.br/~fosorio/ Laboratório de Robótica Móvel – ICMC/USP YouTube LRM: http://www.youtube.com/lrmicmc http://www.youtube.com/fsosorio ARDUINO http://arduino.cc/ http://www.lrm.icmc.usp.br/wiki/index.php/ArduinoDay-ICMC2015 80
REFERÊNCIAS e ONDE ENCONTRAR O ARDUINO!
LIVROS
LIVROS, LINKS, & Docs Guia do Iniciante Arduino: https://multilogica-shop.com/download_guia_arduino Laboratório de Garagem (Foruns, Tutoriais): http://labdegaragem.com/ Facebook – Grupo Arduino Brasil: https://www.facebook.com/groups/arduino.br/ Google + - Comunity Arduino: https://plus.google.com/u/0/communities/114444064583962076057 ARDUINO.CC Site Oficial: http://arduino.cc/ Learning, Forum, Support

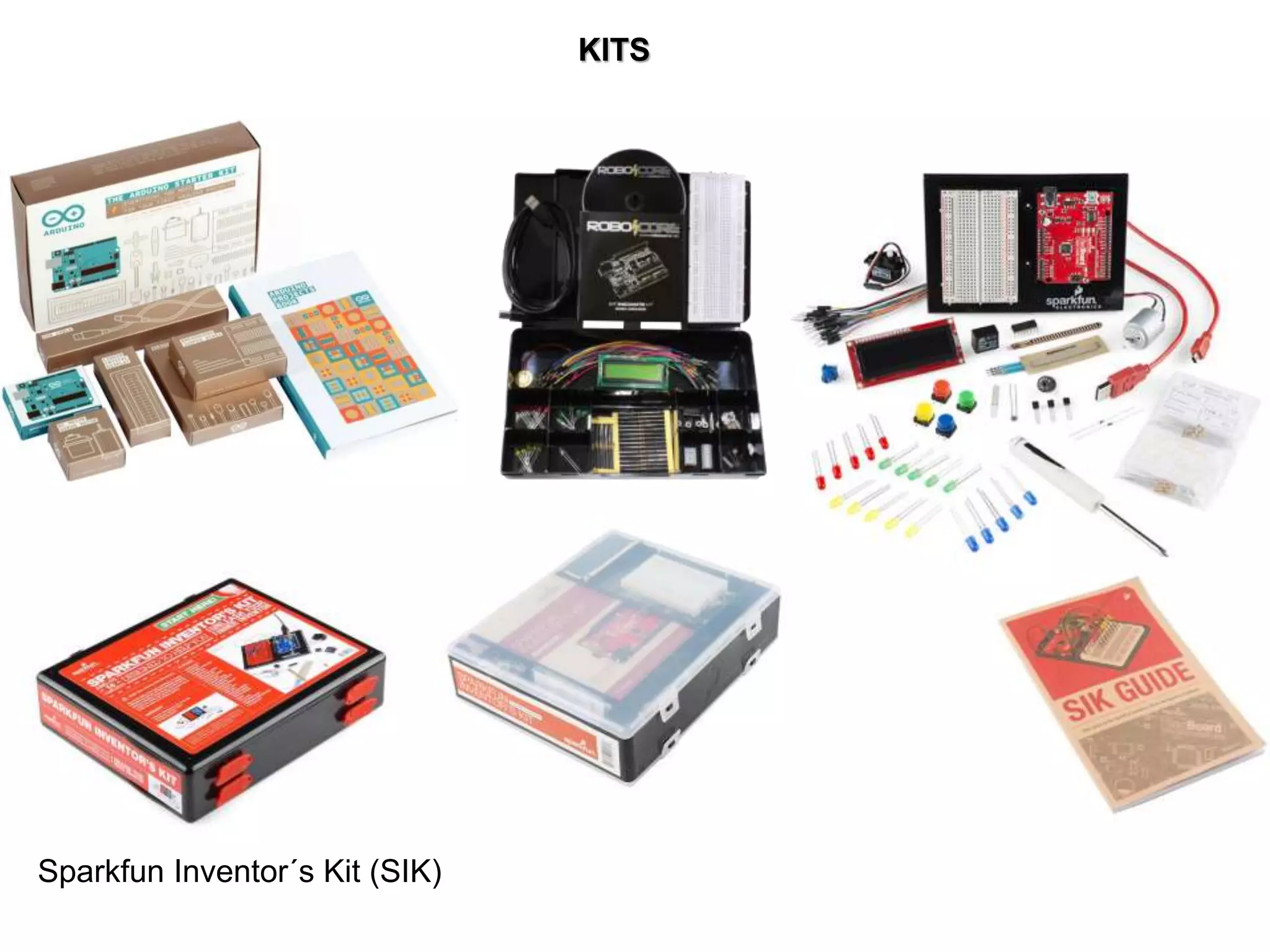

KITS Sparkfun Inventor´s Kit (SIK)

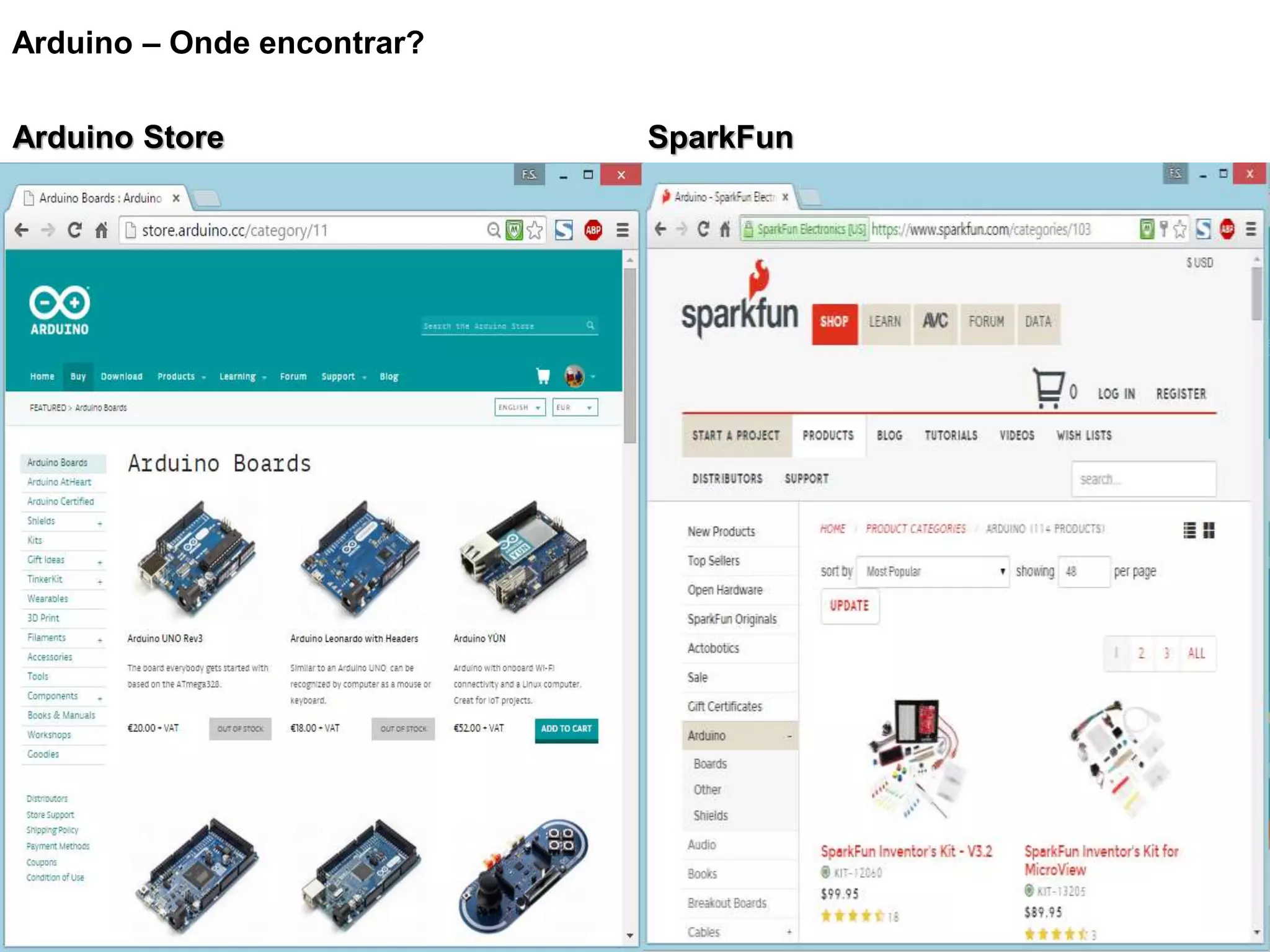

Arduino – Onde encontrar? Arduino Store SparkFun

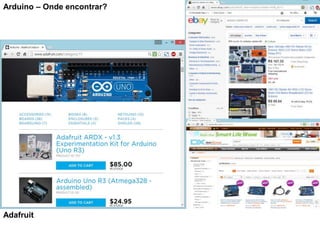

Arduino – Onde encontrar? Adafruit

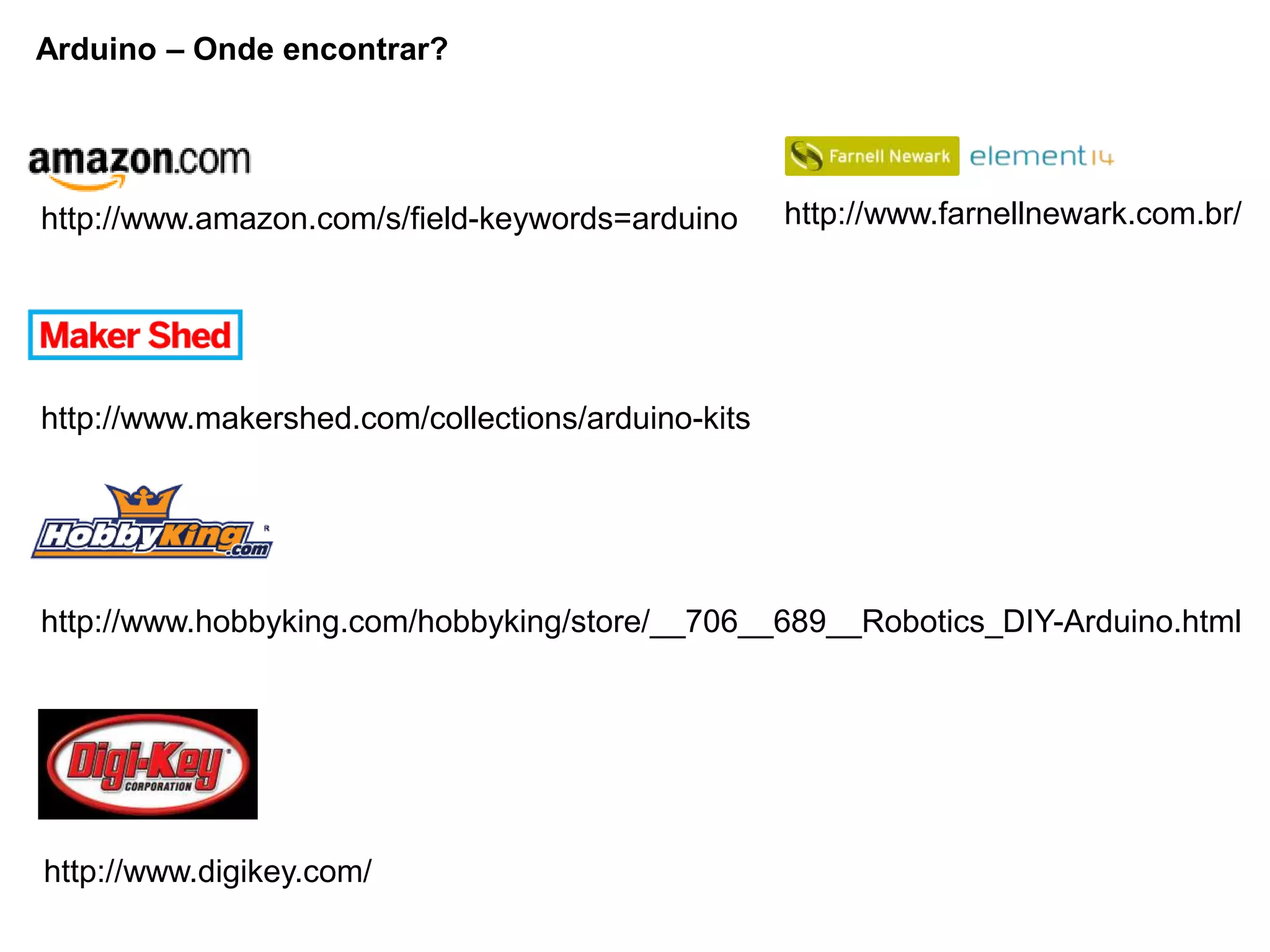

Arduino – Onde encontrar? http://www.amazon.com/s/field-keywords=arduino http://www.makershed.com/collections/arduino-kits http://www.hobbyking.com/hobbyking/store/__706__689__Robotics_DIY-Arduino.html http://www.digikey.com/ http://www.farnellnewark.com.br/

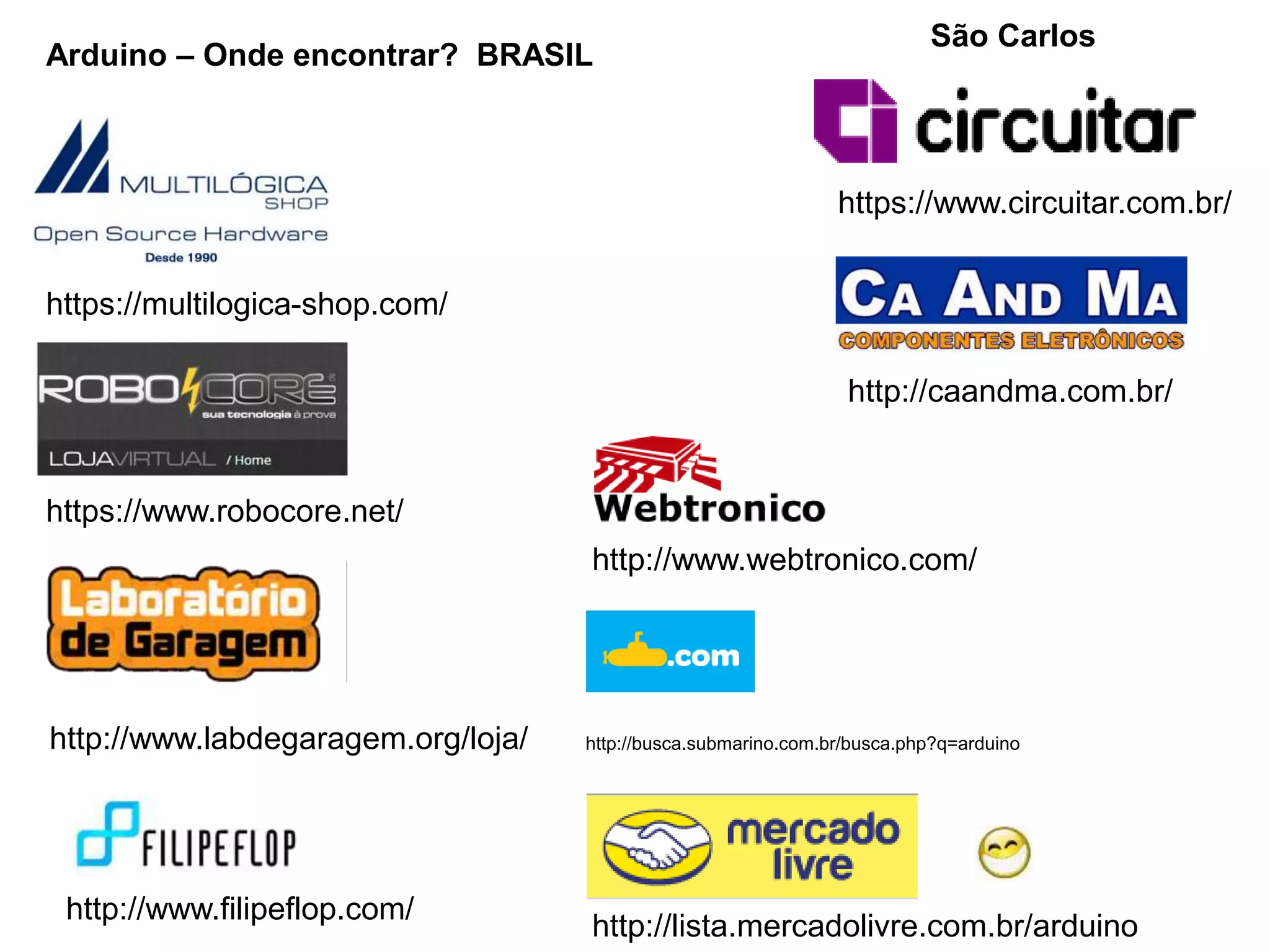

Arduino – Onde encontrar? BRASIL https://multilogica-shop.com/ https://www.robocore.net/ http://www.labdegaragem.org/loja/ https://www.circuitar.com.br/ http://caandma.com.br/ http://www.filipeflop.com/ http://www.webtronico.com/ http://lista.mercadolivre.com.br/arduino http://busca.submarino.com.br/busca.php?q=arduino São Carlos
Invente com o Arduino - YES YOU CAN! Prof. F. Osório LRM - ICMC - USP

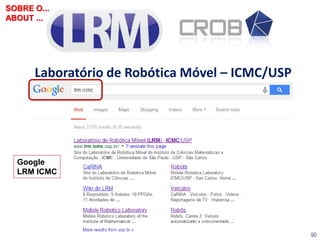

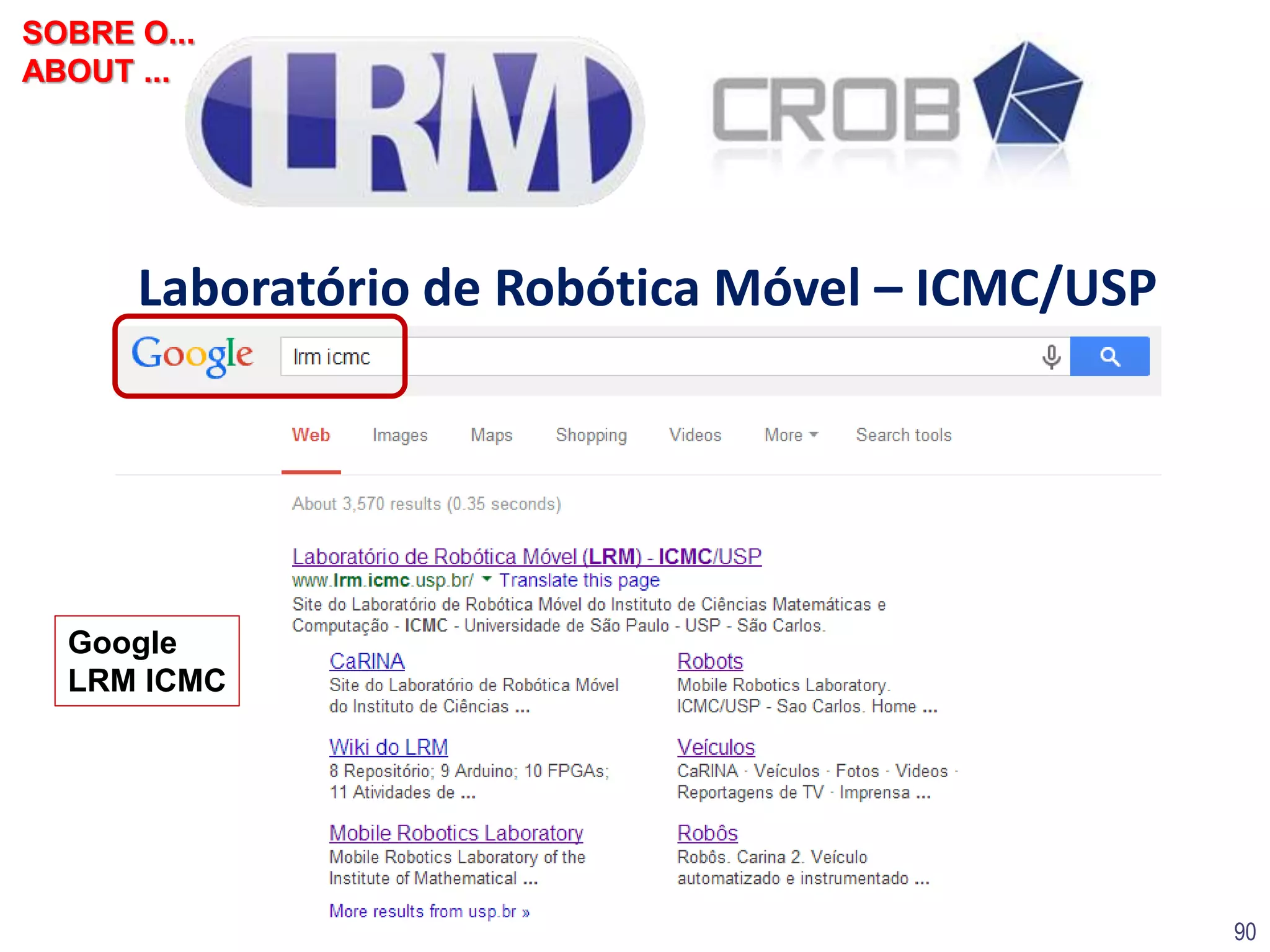

Laboratório de Robótica Móvel – ICMC/USP 90 Google LRM ICMC SOBRE O... ABOUT ...
LRM – Lab. de Robótica Móvel do ICMC/USP CRob-SC/USP – Centro de Robótica de São Carlos SITE: LRM - http://www.lrm.icmc.usp.br/ Canal YouTube LRM http://www.youtube.com/lrmicmc 91
http://www.lrm.icmc.usp.br/ Laboratório de Robótica Móvel – ICMC/USP Prof. Fernando Osório Prof. Denis Wolf http://www.icmc.usp.br/~fosorio E-mail: { fosorio, denis } @icmc.usp.br 92 Equipe do LRM Professores: Denis Wolf, Fernando Osório Colaboradores : Valdir Grassi Jr. e Kalinka Castelo Branco LASI / EESC LSEC / ICMC Alunos: [~30 alunos]  Doutorandos e Pós-Doutorandos  Mestrandos  Iniciação Científica, Iniciação Tecnológica, Pré-Iniciação Científica, TCCs Programas de Bolsas USP (Tutoria, PRG, PREx)

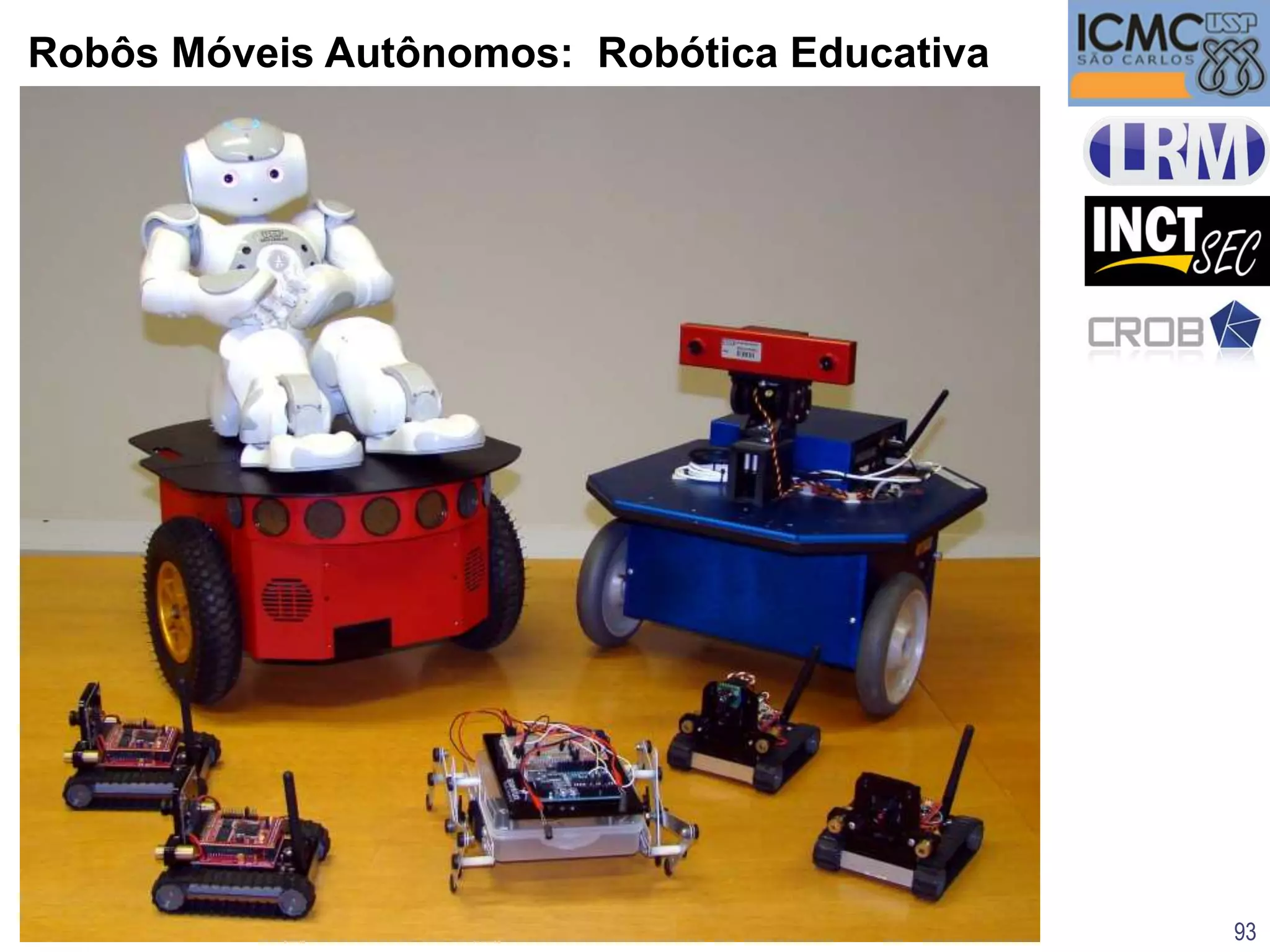

Robôs Móveis Autônomos: Robótica Educativa 93
INCT-SEC Instituto Nacional de Ciência e Tecnologia Em Sistemas Embarcados Críticos LRM – Lab. de Robótica Móvel do ICMC/USP CRob-SC/USP – Centro de Robótica de São Carlos Vídeo INCT-SEC http://www.youtube.com/watch?v=G3CuUsxZxO8 SITES: INCT-SEC - http://www.inct-sec.org/br/ LRM - http://www.lrm.icmc.usp.br/ Canal YouTube LRM - lrmicmc http://www.youtube.com/lrmicmc 94

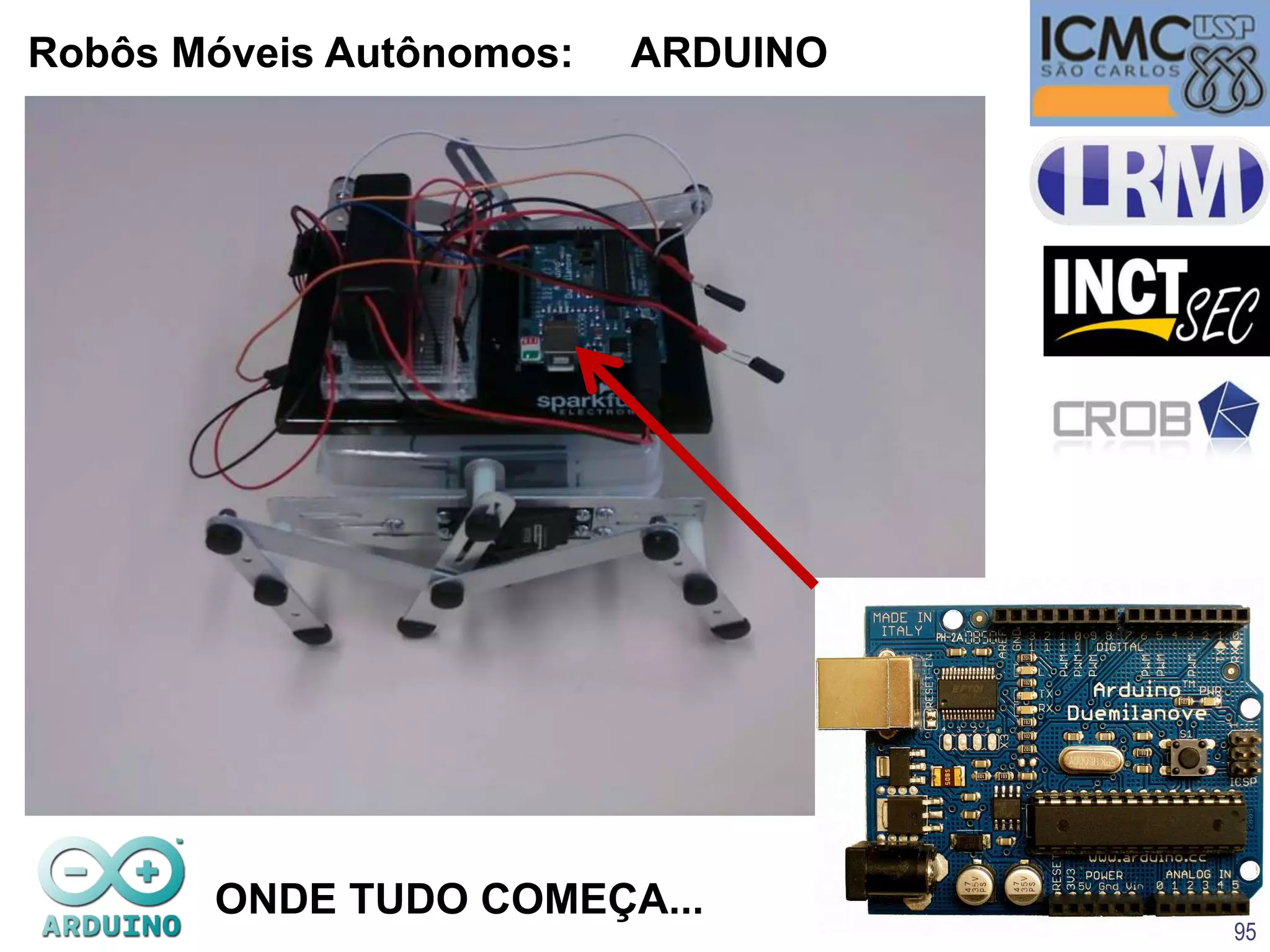

Robôs Móveis Autônomos: ARDUINO ONDE TUDO COMEÇA... 95

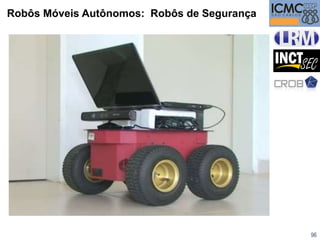

Robôs Móveis Autônomos: Robôs de Segurança 96

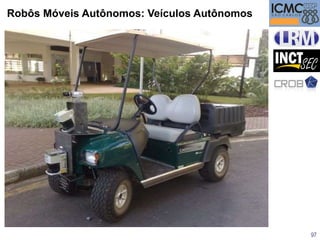

Robôs Móveis Autônomos: Veículos Autônomos 97

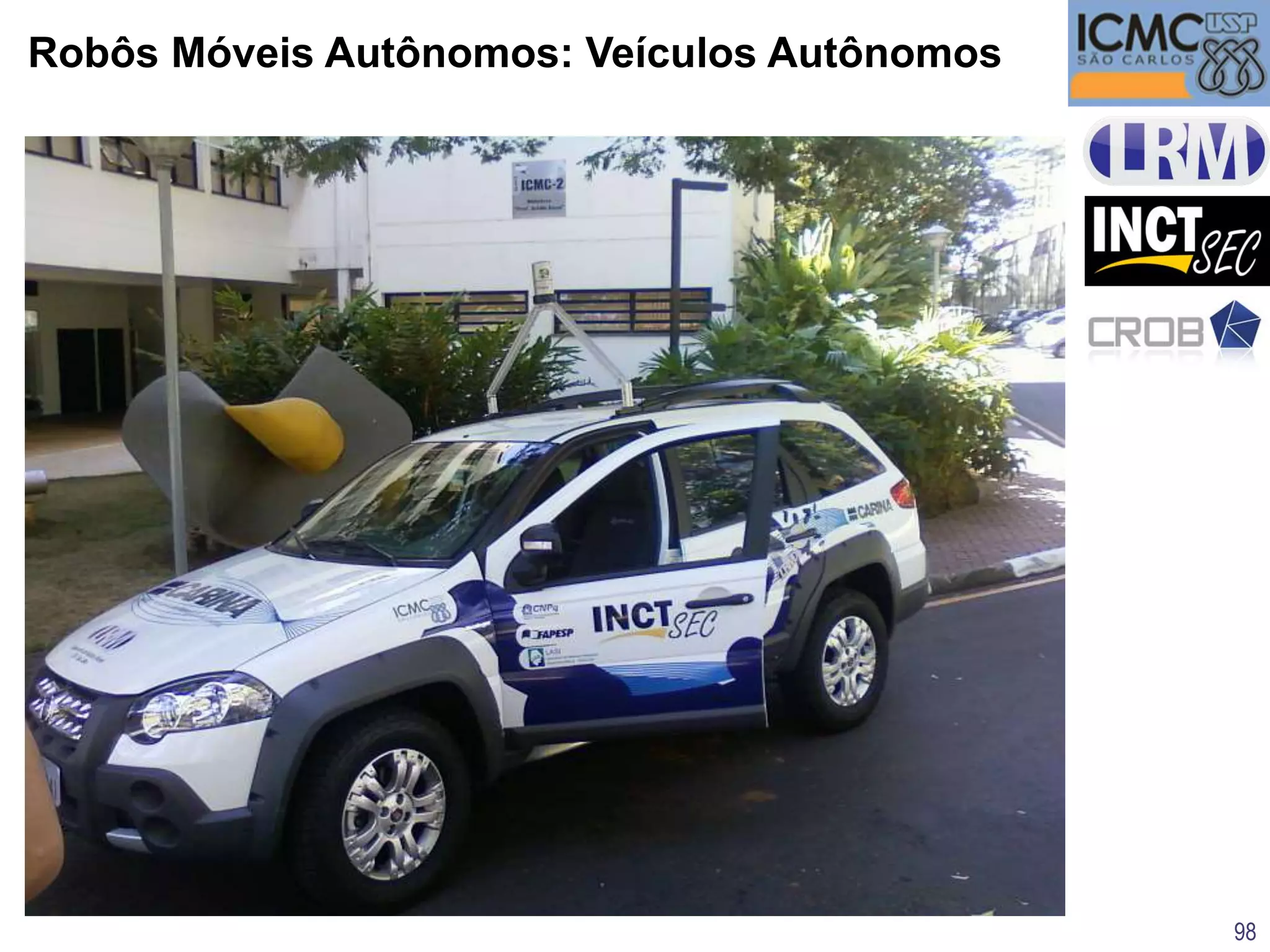

Robôs Móveis Autônomos: Veículos Autônomos 98

Mais conteúdo relacionado

PPT
Arduino Hack Day por Vinicius Senger
porGlobalcode

PPTX
Introdução a arduino, oficina para iniciantes
porRogerio Alencar Filho

PDF
Programação em-arduino-módulo-básico
porFátima Bernardes

PPTX
Aula básica Arduino
porEdgley Xavier

PDF
Sestinfo 2013 - Arduino
porRafael Sakurai

PPTX
MiniCursoDeArduino
porRoger Pereira

PDF
Introdução à plataforma Arduino
porentrebits

ODP
Arduino: Soluções para o mundo moderno
porMarcelo Laranjeira Melo

Arduino Hack Day por Vinicius Senger
porGlobalcode

Introdução a arduino, oficina para iniciantes
porRogerio Alencar Filho

Programação em-arduino-módulo-básico
porFátima Bernardes

Aula básica Arduino
porEdgley Xavier

Sestinfo 2013 - Arduino
porRafael Sakurai

MiniCursoDeArduino
porRoger Pereira

Introdução à plataforma Arduino
porentrebits

Arduino: Soluções para o mundo moderno
porMarcelo Laranjeira Melo


Mais procurados

PDF
Introdução ao Arduino e robótica
porMarcelo Quinta

PDF
Minicurso de Arduino Básico
porRodrigo Bueno Santa Maria, BS, MBA

PDF
Introdução a Sistemas Embarcados com Arduino - mini-curso
porFelipe Martins

PPTX
Introdução à eletronica e robótica com arduino
porJuan Manoel

PDF
Arduino - Hardware Livre e Robótica
porMarinho Brandão

ODP
Introdução - Arduino - Renan Martins
porAndressa Mirella Filgueiras

PPT
C.E.S.A.R Introducao ao Arduino
porTiago Barros

PPT
Introdução ao arduino palestra
porVitor Ferreira

PDF
Palestra: Robótica com Arduino
porFelipe Martins

PPTX
Arduino Hack Day Corumbá
porSamuel Cavalcante

PDF
Curso de arduino
porWellington Faria

PDF
Introdução ao Arduino
porelliando dias

PDF
Arduino - Dicas & Truques
porÁlvaro Justen

PPT
Curso de Arduino Completo
porTiago Barros

PDF
Oficina Arduino
porCícero Rocha

PPT
Arduino - Desenvolvendo com hardware livre
porMarcelo Laranjeira Melo

PPTX
Palestra sobre Arduino e Raspberry Pi (Totvs)
porWalter Coan

PDF
Mini curso arduino
porFelipe Meganha

PDF
Programação em C para Arduino
porRodrigo Rosa

PPTX
1 aula do curso de automação - Arduino
porCentro Universitário Católica de Quixadá

Introdução ao Arduino e robótica
porMarcelo Quinta

Minicurso de Arduino Básico
porRodrigo Bueno Santa Maria, BS, MBA

Introdução a Sistemas Embarcados com Arduino - mini-curso
porFelipe Martins

Introdução à eletronica e robótica com arduino
porJuan Manoel

Arduino - Hardware Livre e Robótica
porMarinho Brandão

Introdução - Arduino - Renan Martins
porAndressa Mirella Filgueiras

C.E.S.A.R Introducao ao Arduino
porTiago Barros

Introdução ao arduino palestra
porVitor Ferreira

Palestra: Robótica com Arduino
porFelipe Martins

Arduino Hack Day Corumbá
porSamuel Cavalcante

Curso de arduino
porWellington Faria

Introdução ao Arduino
porelliando dias

Arduino - Dicas & Truques
porÁlvaro Justen

Curso de Arduino Completo
porTiago Barros

Oficina Arduino
porCícero Rocha

Arduino - Desenvolvendo com hardware livre
porMarcelo Laranjeira Melo

Palestra sobre Arduino e Raspberry Pi (Totvs)
porWalter Coan

Mini curso arduino
porFelipe Meganha

Programação em C para Arduino
porRodrigo Rosa

1 aula do curso de automação - Arduino
porCentro Universitário Católica de Quixadá


Destaque

PDF
Apostila para Programar Arduino
porIsvaldo Souza

PPTX
Controlo de motor de passo com Snap4Arduino
porAna Carneirinho

PDF
Programação em-arduino-módulo-básico
porEvânio Moreira

PDF
Mini-curso de Introdução a Eletrônica com Arduino
porFelipe Martins

PDF
Android e Arduino para automação residencial
porÁlvaro Justen

PDF
TDC2016 - Rede CAN - Conceitos e Aplicações
porAndré Curvello

PDF

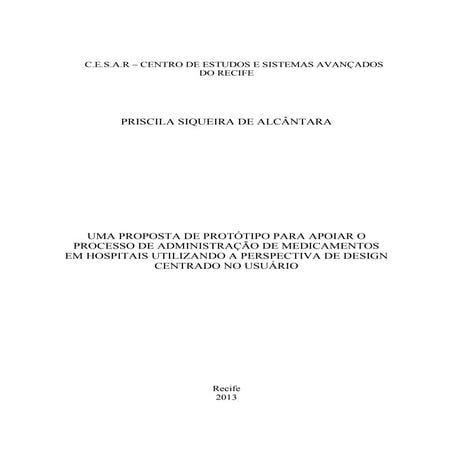

Uma Proposta de Protótipo para Apoiar o Processo de Administração de Medicame...
porPriscila Alcântara

PDF
Arduino: Passado, presente e futuro.
porMarcelo Laranjeira Melo

PDF
Slides minicurso Arduino - Arduino Day 2015
porGustavo Yoshio Maruyama

PDF
Apostila curso de arduino rev4
porCarlos Barbosa

PDF
Apostila de-arduino
porDiego Rodrigues Vaz

PDF
apostila de Arduíno ( iniciante )
porJuniior Felix

PPTX
As tecnologias Motion tracking e Mocap: Poeticas e Ciberneticas, UnB 2013
porUniversidade Federal da Bahia

PDF

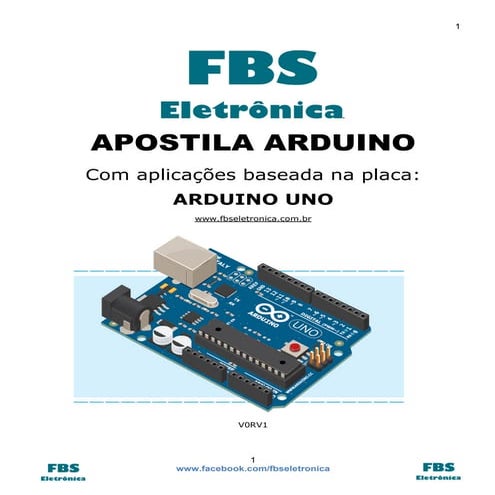

Apostilaarduinov0rv1fbseletronica 131023071049-phpapp01
porDouglas Leandro Gross de Souza

PDF
Apostila Arduino - Núcleo de Estudos em Robótica SheepSet
porSaymon Cristian Alves Oliveira

PDF
Projetos Interativos com Arduino
porLucas Cabral

PDF
Apostila arduino
porFelipe Belarmino

PDF
Literatura infantil recurso_metodologico_ensino_aprendizagem_matematica
porandre luis

PDF
CSEduino - Build your Arduino from scratch
porJoao Alves

PDF
Internet das Coisas - Conectando você e tudo ao seu redor
porAndré Curvello

Apostila para Programar Arduino
porIsvaldo Souza

Controlo de motor de passo com Snap4Arduino
porAna Carneirinho

Programação em-arduino-módulo-básico
porEvânio Moreira

Mini-curso de Introdução a Eletrônica com Arduino
porFelipe Martins

Android e Arduino para automação residencial
porÁlvaro Justen

TDC2016 - Rede CAN - Conceitos e Aplicações
porAndré Curvello

Uma Proposta de Protótipo para Apoiar o Processo de Administração de Medicame...
porPriscila Alcântara

Arduino: Passado, presente e futuro.
porMarcelo Laranjeira Melo

Slides minicurso Arduino - Arduino Day 2015
porGustavo Yoshio Maruyama

Apostila curso de arduino rev4
porCarlos Barbosa

Apostila de-arduino
porDiego Rodrigues Vaz

apostila de Arduíno ( iniciante )
porJuniior Felix

As tecnologias Motion tracking e Mocap: Poeticas e Ciberneticas, UnB 2013
porUniversidade Federal da Bahia

Apostilaarduinov0rv1fbseletronica 131023071049-phpapp01
porDouglas Leandro Gross de Souza

Apostila Arduino - Núcleo de Estudos em Robótica SheepSet
porSaymon Cristian Alves Oliveira

Projetos Interativos com Arduino
porLucas Cabral

Apostila arduino
porFelipe Belarmino

Literatura infantil recurso_metodologico_ensino_aprendizagem_matematica
porandre luis

CSEduino - Build your Arduino from scratch
porJoao Alves

Internet das Coisas - Conectando você e tudo ao seu redor
porAndré Curvello


Semelhante a Arduino day-2015-v1

PDF
TDC2014 - Internet das Coisas - Arduino & OpenDevice
porRicardo Rufino

PDF
Introdução-à-Programação-Embarcada-com-Arduino.pdf
porCliverRaimundo2

PDF
Arduino001 110911083100-phpapp02
porDouglas Leandro Gross de Souza

PDF
Arduino Overview
porErick Simões

PPTX
Arduíno muito prazer
porHeider Lopes

PDF
Open Hardware & Arduino
porelliando dias

PDF
Arduino
porIgor Fastroni Corrêa

PPT
V2 - Microcontroladores: a revolucao do arduino
porSamir Siqueira

PDF
Sindpd introducao arduinodomotica
porDesiree Santos

ODP
Introduçao Arduino - FSLDC
porDesiree Santos

PPTX
Robótica e Sistemas interativos utilizando Arduino
porDomingosRodrigues16

PDF
Arduino introdução - 10 projectos
porDaniel Chavier

PDF
Semana 1
porpaulofarina

PDF
EL66J_Slides_arduino.pdf
porssuser56423c1

ODP
Arduino- Conceitos e Aplicações
porCarlos Delfino

PDF
Computação física com arduino
porGuilherme de Cleva Farto

PPTX
Introdução a plataforma arduino
porRogerio Alencar Filho

ODP
Oficina de Arduino Beta - Matehackers.org
porGuilherme Kruger Araujo

PPTX
Palestra arduino
porWalter Coan

PDF
Arduino no Dia-Debian/RJ 2011
porÁlvaro Justen

TDC2014 - Internet das Coisas - Arduino & OpenDevice
porRicardo Rufino

Introdução-à-Programação-Embarcada-com-Arduino.pdf
porCliverRaimundo2

Arduino001 110911083100-phpapp02
porDouglas Leandro Gross de Souza

Arduino Overview
porErick Simões

Arduíno muito prazer
porHeider Lopes

Open Hardware & Arduino
porelliando dias

Arduino
porIgor Fastroni Corrêa

V2 - Microcontroladores: a revolucao do arduino
porSamir Siqueira

Sindpd introducao arduinodomotica
porDesiree Santos

Introduçao Arduino - FSLDC
porDesiree Santos

Robótica e Sistemas interativos utilizando Arduino
porDomingosRodrigues16

Arduino introdução - 10 projectos
porDaniel Chavier

Semana 1
porpaulofarina

EL66J_Slides_arduino.pdf
porssuser56423c1

Arduino- Conceitos e Aplicações
porCarlos Delfino

Computação física com arduino
porGuilherme de Cleva Farto

Introdução a plataforma arduino
porRogerio Alencar Filho

Oficina de Arduino Beta - Matehackers.org
porGuilherme Kruger Araujo

Palestra arduino
porWalter Coan

Arduino no Dia-Debian/RJ 2011
porÁlvaro Justen


Mais de USP - University of Sao Paulo

PPTX
Engenharia de Computação USP São Carlos - Recepcao calouros 2016 EESC ICMC
porUSP - University of Sao Paulo

PDF
Sbia 2010-tutorial-slides-part-ii
porUSP - University of Sao Paulo

PDF
Sbia 2010-tutorial-slides-part-i
porUSP - University of Sao Paulo

PDF
Clei Tutorial 2010 - Texto
porUSP - University of Sao Paulo

PDF
Clei 2010 Tutorial - Slides Parte IV
porUSP - University of Sao Paulo

PDF
Clei 2010 Tutorial - Slides Parte III
porUSP - University of Sao Paulo

PDF
Clei 2010 Tutorial - Slides Parte II
porUSP - University of Sao Paulo

PDF
Clei 2010 Tutorial - Slides Parte I
porUSP - University of Sao Paulo

PPT
Inct Programando Robos
porUSP - University of Sao Paulo

PPT
Inct Icmc Usp Player
porUSP - University of Sao Paulo

PPT
Inct Icmc Usp e Pucrs
porUSP - University of Sao Paulo

PPT
Inct Gt1 Gt2 Gt3
porUSP - University of Sao Paulo

Engenharia de Computação USP São Carlos - Recepcao calouros 2016 EESC ICMC
porUSP - University of Sao Paulo

Sbia 2010-tutorial-slides-part-ii
porUSP - University of Sao Paulo

Sbia 2010-tutorial-slides-part-i
porUSP - University of Sao Paulo

Clei Tutorial 2010 - Texto
porUSP - University of Sao Paulo

Clei 2010 Tutorial - Slides Parte IV
porUSP - University of Sao Paulo

Clei 2010 Tutorial - Slides Parte III
porUSP - University of Sao Paulo

Clei 2010 Tutorial - Slides Parte II
porUSP - University of Sao Paulo

Clei 2010 Tutorial - Slides Parte I
porUSP - University of Sao Paulo

Inct Programando Robos
porUSP - University of Sao Paulo

Inct Icmc Usp Player
porUSP - University of Sao Paulo

Inct Icmc Usp e Pucrs
porUSP - University of Sao Paulo

Inct Gt1 Gt2 Gt3
porUSP - University of Sao Paulo


Arduino day-2015-v1

  • 1.
    Invente com oArduino - YES YOU CAN! Prof. F. Osório LRM - ICMC - USP
  • 2.
    USP São Carlos ArduinoBirthday! #ArduinoD15 257 confirmed events Worldwide http://www.lrm.icmc.usp.br/wiki/index.php/ArduinoDay-ICMC2015
  • 3.
    USP São Carlos ArduinoBirthday! #ArduinoD15 257 confirmed events Worldwide
  • 4.
    USP São Carlos ArduinoBirthday! #ArduinoD15 257 confirmed events Worldwide
  • 5.
    USP São Carlos ArduinoBirthday! #ArduinoD15 257 confirmed events Worldwide
  • 6.
    ARDUINO: Open Hardware+ Open Source Software Interface Hardware/Software Aberta, de baixo custo e muito fácil de usar => Inventar, Inovar, Ensinar-Aprender http://arduino.cc 6
  • 8.
  • 9.
  • 10.
    https://www.youtube.com/watch?v=UoBUXOOdLXY Arduino é umdispositivo Microcontrolado Aberto (Processador) capaz de “sentir” o ambiente através de suas entradas com sensores variados, processar os dados através de programas (inteligentes), e afetar o seu entorno controlando e “agindo” sobre o ambiente, através de motores e atuadores, ligando ou desligando luzes e componentes, por exemplo. O Arduino é capaz de se comunicar com computadores.
  • 11.
  • 12.
    ARDUINO UNO R3 OArduino mais “famoso” da família - Fácil de programar (IDE) - Fácil de conectar aos componentes e módulos externos (não precisa soldar!) - Fácil de conectar a um PC Windows, Linux ou Mac ABERTO: Hardware e Software Alimentação / Conexão: USB (5V) Cabo: 6 a 20V - Componentes 5V http://arduino.cc/en/main/arduinoBoardUno http://en.wikipedia.org/wiki/Arduino
  • 13.
    ARDUINO: Open Hardware/ Open Software Robótica Inteligente e Robôs Móveis Autônomos 13 Arduino Uno R3 Arduino Due Arduino LilyPad Arduino Mega Arduino Fio Arduino Pro Arduino Nano ... Motor Shield Ethernet Shield Wireless Shield Game Shield ... http://arduino.cc
  • 14.
    ARDUINO: Open Hardware/OpenSoftware 14Fonte: Site arduino.cc
  • 15.
    ARDUINO: Open Hardware/ Open Software Robótica Inteligente, Robótica Educacional, Robôs Móveis 15 Open Hardware Open Software IDE - LINUX - Windows Robótica Inteligente DISPOSITIVOS - SENSORES - MOTORES - INTERFACE CONTROLE PROGRAMAÇÃO COMUNICAÇÂO
  • 16.
    ARDUINO: Open Hardware/ Open Software Robótica Inteligente, Robótica Educacional, Robôs Móveis Arduino, Protoboard, Conectores/Jumpers (sem soldar!), Sensores, Atuadores, PC (Windows/Linux), Fonte, Baterias 16
  • 17.
    ARDUINO: Open Hardware/ Open Software Histórico 17 Arduino Diecimila (2007) ARDUINO Microcontrolador ATMEL ATmega168 Produzidas 10.000 Unidades “Diecimila” Fonte: Site arduino.cc
  • 18.
    ARDUINO: Open Hardware/ Open Software Histórico 18 Arduino Duemilanueve (2009) ARDUINO Microcontrolador ATMEL ATmega328 Clock 16Mhz Preço usual: US$30,- Shields diversos
  • 19.
    ARDUINO: Open Hardware/ Open Software Histórico 19 PINAGEM Digital (14 pinos) com 6 PWM Analog Input (6 pinos) Comunicação Serial Entrada: Sensores diversos - Saídas: Motores, Leds, Displays, Áudio, etc. Arduino UNO (2011)
  • 20.
    ARDUINO: Open Hardware/ Open Software Atual... Arduino UNO R3 20 PINAGEM Digital (14 pinos) com 6 PWM (~) Analog Input (6 pinos) Comunicação Serial Arduino UNO (2011) ARDUINO UNO Microcontrolador ATMEL ATmega328 Clock 16 MHz Concorrentes: PIC BASIC STAMP Sun Spot Concorrentes (superiores?) ARM based Raspberry Pi Beagle Bone Black Mbed Vendas: SparkFun (US), AdaFruit (US), Dealextreme (China), ... Multilógica, RoboCore, MercadoLivre, LabdeGaragem (Brasil), ...
  • 21.
    ARDUINO: Open Hardware/ Open Software Atual... Arduino UNO R3 21 PWM: Pins 3, 5, 6, 9, 10, 11
  • 22.
    ARDUINO: Open Hardware/ Open Software Atual... Arduino MEGA 22 Exemplos de Dispositivos de Entrada e Saída: LEDs, Displays LCD, Buzzer (áudio), Botões, Potenciômetros, Encoders, ... Bússola, Acelerômetro, GPS, Sensor de Luz, Sensor de Temperatura, de Peso, ... Motores tipo SERVO, Corrente Contínua (DC Motors), Motor de Passo (Step Motors), Interface com Joysticks, WiiMote, DataLoggers (SD Card), Relógios (Tempo Real), Controle de Garras, Base Pan-Tilt, Relés, Sensor IR, Sensor Sonar, ... Comunicação Bluetooth, WiFi, Zigbee, RF (Radio-Frequência), Serial/USB Arduino MEGA CPU: ATmega2560 Clock: 16 MHz Digital : 52 pins PWM: 12 pins Analog in: 16 pins
  • 23.
    ARDUINO: Open Hardware/ Open Software Atual... Arduino DUE (2012) 23 The Arduino Due is a microcontroller board based on the Atmel SAM3X8E ARM Cortex-M3 It is the first Arduino board based on a 32-bit ARM core microcontroller. It has 54 digital input/output pins (of which 12 can be used as PWM outputs), 12 analog inputs, 4 UARTs (hardware serial ports), a 84 MHz clock, an USB OTG 2 DAC (digital to analog), 2 TWI, a power jack, an SPI header, a JTAG header, a reset button and an erase button. Warning: Unlike other Arduino boards, the Arduino Due board runs at 3.3V. The maximum voltage that the I/O pins can tolerate is 3.3V. Providing higher voltages, like 5V to an I/O pin could damage the board. Arduino DUE CPU: Arm Cortex-M3 Digital : 54 pins PWM: 12 pins Analog in: 12 pins UARTs 4 (serial ports) Clock: 84 MHz USB OTG + USB Prog. Fonte: Site arduino.cc
  • 24.
    ARDUINO: Open Hardware/ Open Software Atual... Família Arduino 24Fonte / Site: http://en.wikipedia.org/wiki/Arduino
  • 25.
    ARDUINO: Preços doArduino Atual... Site Arduino Site DealExtreme - DX (China) Sites do Brasil (Arduino Original) 25 Preços consultados na Internet em 24.11.2013 Sites: arduino.cc, dx.com, multilogica-shop.com, www.labdegaragem.org Mercado Livre (BR) Arduino UNO R3 “Clone” R$45,-
  • 26.
    ARDUINO: Open Hardware/ Open Software Arduino Clones / Alternativos 26 Brasuino Severino Tatuino Modelixino Beetle Attiny85
  • 27.
    ARDUINO: Open Hardware/ Open Software Arduino Concorrentes... 27 Raspberry Pi MBed http://blog.mcmelectronics.com/post/Arduino-Uno-Raspberry-Pi-and-BeagleBone-Black Beagle Bone Black Outros: pcDuino netDuino GumStix FPGA Texas (MSP430) Freescale Kits (Motorola) ...
  • 28.
    ARDUINO: Open Hardware/ Open Software Arduino Concorrentes... 28 Linux
  • 29.
    ARDUINO: Open Hardware/ Open Software Hardware Stores Arduino.cc Shop Sparkfun Adafruit DFRobot DX (DealExtreme) Amazon Ebay Multilogica Lab. de Garagem RoboCore Webtronico Farnell (Element14) Mercado Livre  29
  • 30.
    ARDUINO: Open Hardware/ Open Software Ambiente de Desenvolvimento / Programação (IDE) 30 IDE – Integrated Development Environment Simples de usar Adota uma linguagem “C Like” Ambiente Linux e Windows Open Source Editor + Compilador Transfere o código para o Arduino Possui uma “console serial” (USB) Acompanhado de diversos Exemplos de uso do Arduino Fonte / Site: http://arduino.cc
  • 31.
    ARDUINO: Open Hardware/ Open Software Ambiente de Desenvolvimento / Programação (IDE) 31 USB – Serial: com3, tty0, ... /dev/ttyUSB0
  • 32.
    ARDUINO: Open Hardware/ Open Software Ambiente de Desenvolvimento / Programação (IDE) IDE do Arduino: Baseada no Processing Arduino - Oscilloscope (poor man's Oscilloscope) Fonte / Site: http://processing.org/
  • 33.
    ARDUINO: Open Hardware/ Open Software Ambiente de Desenvolvimento: Programação e Simulação 33 VBB – Virtual Bread Board => SIMULAÇÃO Simples de usar. Editor de programas e de circuitos Acompanhado de diversos exemplos de uso do Arduino Possui uma versão Proprietária e PAGA deste Software Fonte / Site: http://www.virtualbreadboard.com/
  • 34.
    ARDUINO: Open Hardware/ Open Software Ambiente de Desenvolvimento: Programação e Simulação 34 https://www.sites.google.com/site/unoardusim/ UNOArduSim Simulador Free (Gratuíto) - Flexível - Programável
  • 35.
    ARDUINO: Open Hardware/ Open Software Ambiente de Desenvolvimento: Programação e Simulação 35 https://www.sites.google.com/site/unoardusim/
  • 36.
    ARDUINO: Open Hardware/ Open Software Ambiente de Desenvolvimento: Documentação de Projeto 36 Fritzing.org => Desenho de Projetos Simples de usar: Editor de circuitos. Acompanhado de diversos exemplos do Arduino Versões para Windows e Linux Fonte / Site: http://fritzing.org/
  • 37.
    ARDUINO: Open Hardware+ Open Source Software Interface Hw/Sw de baixo custo e fácil de usar 37 PROJETOS PRÁTICOS
  • 38.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 38 Servo Motores - Controle de ângulo por PWM (usual 0 a 180 graus) - Marcas/Modelos: Hitec, Futaba, Parallax, 9G, ... Motores: DC, Servo, Stepper Servo Motores - Controle Angular - Servo Contínuo - Controle de Velocidade HACK de Servo Angular para usar como servo contínuo ATENÇÃO: DC e Stepper precisam de um “motor shield” (Risco de queimar o Arduino se ligar direto)
  • 39.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 39 Servo Motores - Controle de ângulo por PWM (usual 0 a 180 graus) - Marcas/Modelos: Hitec, Futaba, Parallax, 9G, ... Motores: DC, Servo, Stepper Encoder Motor de Passo Servo Angular Servo Contínuo Motor DC
  • 40.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 40 Servo Motores - Controle de ângulo por PWM (usual 0 a 180 graus) - Marcas/Modelos: Hitec, Futaba, Parallax, 9G, ... Motores: DC, Servo, Stepper Servo Motores - Controle Angular - Servo Contínuo - Controle de Velocidade 3 FIOS: GND (Preto, Marrom Escuro) VCC (Vermelho) Control PWM (Amarelo, Branco)
  • 41.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 41 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
  • 42.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 42 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
  • 43.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 43 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
  • 44.
    Robôs Móveis Autônomos: Arduinoem um veículo de U$100.000,- !!! Arduino Original (Itália) Arduino Uno R3 U$ 30,- Arduino Mega U$ 60,- Dealextreme (China) Arduino Uno R3 U$ 18,60 !!! Arduino Mega U$ 21,80 !!! Aceleração: CaRINA I CaRINA II 44
  • 45.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 45 Aplicações: CaRINA II Acelerador V2.0 Versão sem “partes móveis” Totalmente eletrônica (Atualmente já foi substituído por um hardware mais confiável  ) By U$100.000,- “na mão” de U$30,- !!!
  • 46.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 46 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
  • 47.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 47 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt ATENÇÃO: SERVO CONTÍNUO
  • 48.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 48 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt ATENÇÃO: SERVO CONTÍNUO
  • 49.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 49 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
  • 50.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 50 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
  • 51.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 51 Servo Motores – Controle Angular: Aplicações - Controle de Aceleração: CaRINA I (Potenciômetro / Carro Elétrico) - Controle de Aceleração: CaRINA II (“Acelerador de Autorama” / Fiat) -Robôs com Pernas e Patas -Robôs com Garras - Base Pan-tilt
  • 52.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis 52 Motores DC ARDUINO MOTOR SHIELD Motores: DC, Servo, Stepper
  • 53.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis 53 Motores DC ARDUINO MOTOR SHIELD Alternativa: Continuous Servo
  • 55.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 55 Sensores: Bússola (compass) / HMC6352
  • 56.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 56 Sensores: - Acelerômetro 3 Eixos / ADXL - Seguidor de Linha - Sensor de Temperatura - Sensor de Luminosidade - Sensor de Umidade - Sensor de Proximidade IR (InfraRed) - Sensor de Proximidade Ultrassom - Sensor de Pressão (Peso) - Sensor de Toque (Touch) - Interface com Joysticks (digital, analógico, WiiMote, PS2) - GPS (Global Positioning System)
  • 57.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 57 Comunicação e Outros - Shields: Ethernet , WiFi, Bluetooth, ZigBee - Comunicação RF (Rádio Frequência) - Relés (Ligar/Desligar Aparelhos) - Relógio Tempo Real - Displays - Data Logger RF Tx-RX
  • 58.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 58 Comunicação e Outros Shields Joystick Shield Motor Shield Touch Screen Shield GPS Shield LCD Shield Data Logger ... Video Game Shield GameDuino
  • 59.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 59 Aplicações: Gregório Hexapod orientado pela Luz By
  • 60.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 60 Aplicações: LRMino By
  • 61.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 61 Aplicações: LRMino By
  • 62.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 62 Aplicações: LRMino 13 By
  • 63.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 63 Aplicações: Cofre Digital By
  • 64.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 64 Aplicações: Braço Robótico (copiador) By
  • 65.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 65 Aplicações: Mira Laser By
  • 66.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 66 Aplicações: Data Logger By
  • 67.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 67
  • 68.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 68 Aplicações: CaRINA II Acelerador V2.0 Versão sem “partes móveis” Totalmente eletrônica By U$100.000,- “na mão” de U$30,- !!!
  • 69.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 69 Trabalhos Desenvolvidos: * Pré-IC (Ensino Médio) – Gregório (Robô com Patas), LRMino 13, Braço-Plotter, KickIno, Laser-Tracker * Tutoria (Alunos 1º Semestre Graduação) – LRMino * Iniciação Científica – Gestos com Sensor Inercial (IMU 9DOF Razor) e Sonar  Trabalhos publicados em Feiras de Tecnológicas e de Iniciação Científica SIICUSP, MNR, FETEPS, Mostra Pré-IC USP (Wiki ICMC – Pré-IC) Trabalhos de Conclusão de Curso: • Fernando Henrique Pavaneli. “Desenvolvimento de um console interativo para auxiliar no desenvolvimento motor e na recuperação de movimentos de pessoas lesionadas”. 2014. [Arduino + TV-Out + Touch Sensors] • Caio Moraes Zanon. “Utilizando o Leap Motion para interação por gestos e controle de dispositivos externos”. 2014. [Leap Motion + Arduino + Pan-Tilt] • Darlan Passos Jambersi. “Sistema embarcado de visão para rastreamento por cor”. 2013. [Arduino Mega + CMUCam2] • Alessandro Cristian Fernandes. “Sistema de Log Inteligente de Dados para Aplicação Médica”. 2012. [Arduino + Data Logger + Sensores, Relógio, Display]
  • 70.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 70 Trabalhos de Pesquisa (Veiculos Autônomos) • Acelerador do Veículo CaRINA I: Atuação no potenciômetro de ajuste da aceleração • Protótipo do acelerador do Veículo CaRINA II: Pedal Aceleração Eletrônica (Fiat Palio Adventure) Patente: SUPERMED – Sistema de Monitoramento Eletrônico para Medicamentos Fernando Osório, Cristian Fernandes (TCC) – ICMC / USP Liliana Batista Vieira, Sílvia Helena Cassiani – Escola Enfermagem R.Preto / USP INOVAR INVENTAR ENSINAR & APRENDER OPEN HARDWARE OPEN SOFTWARE
  • 71.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 71 Aplicações: Reverse GeoCache (Quebra-Cabeças Geográfico)
  • 72.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 72 Aplicações: Reverse GeoCache (Quebra-Cabeças Geográfico)
  • 73.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 73 Aplicações: KickStarter
  • 74.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 74 Aplicações: E-Health
  • 75.
    ARDUINO: Aplicações Robótica Inteligentee Robôs Móveis Autônomos 75 Aplicações: E-Health
  • 76.
  • 77.
  • 78.
    ARDUINO: Robótica Inteligente eRobôs Móveis Autônomos 78 LIVROS Make Magazine + Wikipedia Adafruit LabdeGaragem Delicious Stacks ... Google!
  • 79.
    ARDUINO: Robótica Inteligente eRobôs Móveis Autônomos 79 WEB - LINKS Aplicações http://techne.cesar.org.br/usando-sensores-e-atuadores-no-arduino-jogo-genius/ http://www.youtube.com/watch?v=EV_XIPZ6TVA Conhecendo o Arduino (LdG) http://www.youtube.com/watch?v=DlmUeHkbwLI Walking Arduino (simple biped) http://www.youtube.com/watch?v=TVD9KsNJ1OE Walking Arduino (quad) http://www.youtube.com/watch?v=JNzUC5VBF8Y Walking Arduino (biped) http://www.ladyada.net/learn/arduino/ Arduino LadyAda http://www.garotascpbr.com.br/2011/10/04/introducao-ao-arduino-primeira-parte/ http://blog.makezine.com/2011/06/27/arduino-goes-to-war/ Arduino Goes to War http://spectrum.ieee.org/geek-life/hands-on/ir-eye IR Eye http://arduiniana.org/projects/the-reverse-geo-cache-puzzle/ Puzzle Box (GPS) http://www.instructables.com/id/Arduino-Projects/ Projetos Software http://arduino.cc/ Site Oficial do Arduino http://www.virtualbreadboard.com/ Simulador do Arduino http://fritzing.org/ Editor Gráfico de Projetos LRM: http://www.lrm.icmc.usp.br/wiki/index.php/PreIC http://arduino.cc/
  • 80.
    http://www.lrm.icmc.usp.br/ http://www.icmc.usp.br/~fosorio/ Laboratório de RobóticaMóvel – ICMC/USP YouTube LRM: http://www.youtube.com/lrmicmc http://www.youtube.com/fsosorio ARDUINO http://arduino.cc/ http://www.lrm.icmc.usp.br/wiki/index.php/ArduinoDay-ICMC2015 80
  • 81.
    REFERÊNCIAS e ONDEENCONTRAR O ARDUINO!
  • 82.
  • 83.
    LIVROS, LINKS, & Docs Guia doIniciante Arduino: https://multilogica-shop.com/download_guia_arduino Laboratório de Garagem (Foruns, Tutoriais): http://labdegaragem.com/ Facebook – Grupo Arduino Brasil: https://www.facebook.com/groups/arduino.br/ Google + - Comunity Arduino: https://plus.google.com/u/0/communities/114444064583962076057 ARDUINO.CC Site Oficial: http://arduino.cc/ Learning, Forum, Support
  • 84.
  • 85.
    Arduino – Ondeencontrar? Arduino Store SparkFun
  • 86.
    Arduino – Ondeencontrar? Adafruit
  • 87.
    Arduino – Ondeencontrar? http://www.amazon.com/s/field-keywords=arduino http://www.makershed.com/collections/arduino-kits http://www.hobbyking.com/hobbyking/store/__706__689__Robotics_DIY-Arduino.html http://www.digikey.com/ http://www.farnellnewark.com.br/
  • 88.
    Arduino – Ondeencontrar? BRASIL https://multilogica-shop.com/ https://www.robocore.net/ http://www.labdegaragem.org/loja/ https://www.circuitar.com.br/ http://caandma.com.br/ http://www.filipeflop.com/ http://www.webtronico.com/ http://lista.mercadolivre.com.br/arduino http://busca.submarino.com.br/busca.php?q=arduino São Carlos
  • 89.
    Invente com oArduino - YES YOU CAN! Prof. F. Osório LRM - ICMC - USP
  • 90.
    Laboratório de RobóticaMóvel – ICMC/USP 90 Google LRM ICMC SOBRE O... ABOUT ...
  • 91.
    LRM – Lab.de Robótica Móvel do ICMC/USP CRob-SC/USP – Centro de Robótica de São Carlos SITE: LRM - http://www.lrm.icmc.usp.br/ Canal YouTube LRM http://www.youtube.com/lrmicmc 91
  • 92.
    http://www.lrm.icmc.usp.br/ Laboratório de RobóticaMóvel – ICMC/USP Prof. Fernando Osório Prof. Denis Wolf http://www.icmc.usp.br/~fosorio E-mail: { fosorio, denis } @icmc.usp.br 92 Equipe do LRM Professores: Denis Wolf, Fernando Osório Colaboradores : Valdir Grassi Jr. e Kalinka Castelo Branco LASI / EESC LSEC / ICMC Alunos: [~30 alunos]  Doutorandos e Pós-Doutorandos  Mestrandos  Iniciação Científica, Iniciação Tecnológica, Pré-Iniciação Científica, TCCs Programas de Bolsas USP (Tutoria, PRG, PREx)
  • 93.
    Robôs Móveis Autônomos:Robótica Educativa 93
  • 94.
    INCT-SEC Instituto Nacional deCiência e Tecnologia Em Sistemas Embarcados Críticos LRM – Lab. de Robótica Móvel do ICMC/USP CRob-SC/USP – Centro de Robótica de São Carlos Vídeo INCT-SEC http://www.youtube.com/watch?v=G3CuUsxZxO8 SITES: INCT-SEC - http://www.inct-sec.org/br/ LRM - http://www.lrm.icmc.usp.br/ Canal YouTube LRM - lrmicmc http://www.youtube.com/lrmicmc 94
  • 95.
    Robôs Móveis Autônomos:ARDUINO ONDE TUDO COMEÇA... 95
  • 96.
    Robôs Móveis Autônomos:Robôs de Segurança 96
  • 97.
    Robôs Móveis Autônomos:Veículos Autônomos 97
  • 98.
    Robôs Móveis Autônomos:Veículos Autônomos 98
