1. Modelagem de Motor corrente
continua CC
GESSIVALDO ALMEIDA
JOCIVALDO PEREIRA
RAFAEL MOURA
SERGIO MARCELINO
TIAGO SANTIAGO
2. 2

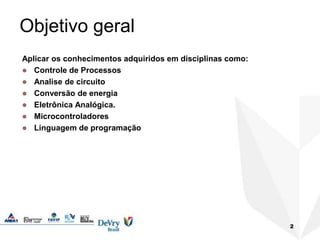

Objetivo geral
Aplicar os conhecimentos adquiridos em disciplinas como:
Controle de Processos
Analise de circuito
Conversão de energia
Eletrônica Analógica.
Microcontroladores
Linguagem de programação

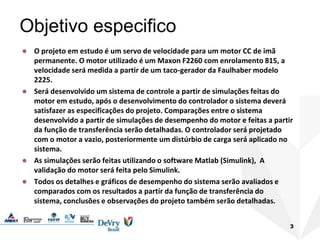

3. 3
Objetivo especifico
O projeto em estudo é um servo de velocidade para um motor CC de imã
permanente. O motor utilizado é um Maxon F2260 com enrolamento 815, a
velocidade será medida a partir de um taco-gerador da Faulhaber modelo
2225.
Será desenvolvido um sistema de controle a partir de simulações feitas do
motor em estudo, após o desenvolvimento do controlador o sistema deverá
satisfazer as especificações do projeto. Comparações entre o sistema
desenvolvido a partir de simulações de desempenho do motor e feitas a partir
da função de transferência serão detalhadas. O controlador será projetado
com o motor a vazio, posteriormente um distúrbio de carga será aplicado no
sistema.
As simulações serão feitas utilizando o software Matlab (Simulink), A
validação do motor será feita pelo Simulink.
Todos os detalhes e gráficos de desempenho do sistema serão avaliados e
comparados com os resultados a partir da função de transferência do
sistema, conclusões e observações do projeto também serão detalhadas.
4. 4

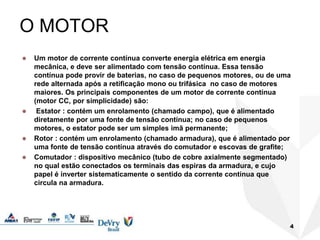

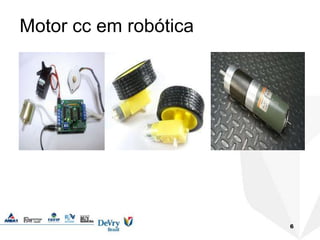

O MOTOR
Um motor de corrente contínua converte energia elétrica em energia
mecânica, e deve ser alimentado com tensão contínua. Essa tensão
contínua pode provir de baterias, no caso de pequenos motores, ou de uma
rede alternada após a retificação mono ou trifásica no caso de motores
maiores. Os principais componentes de um motor de corrente contínua
(motor CC, por simplicidade) são:
Estator : contém um enrolamento (chamado campo), que é alimentado
diretamente por uma fonte de tensão contínua; no caso de pequenos
motores, o estator pode ser um simples imã permanente;
Rotor : contém um enrolamento (chamado armadura), que é alimentado por
uma fonte de tensão contínua através do comutador e escovas de grafite;
Comutador : dispositivo mecânico (tubo de cobre axialmente segmentado)
no qual estão conectados os terminais das espiras da armadura, e cujo
papel é inverter sistematicamente o sentido da corrente contínua que
circula na armadura.

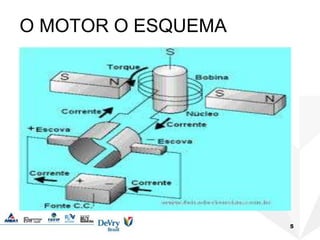

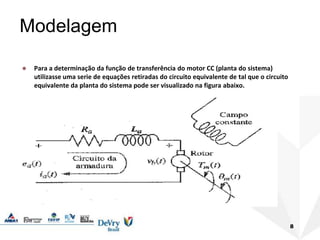

8. Modelagem
Para a determinação da função de transferência do motor CC (planta do sistema)
utilizasse uma serie de equações retiradas do circuito equivalente de tal que o circuito
equivalente da planta do sistema pode ser visualizado na figura abaixo.
8

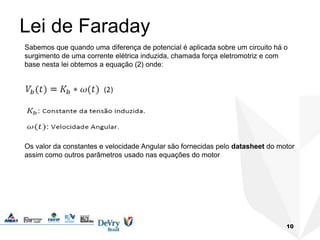

10. 10
Lei de Faraday
Sabemos que quando uma diferença de potencial é aplicada sobre um circuito há o
surgimento de uma corrente elétrica induzida, chamada força eletromotriz e com
base nesta lei obtemos a equação (2) onde:
Os valor da constantes e velocidade Angular são fornecidas pelo datasheet do motor
assim como outros parâmetros usado nas equações do motor

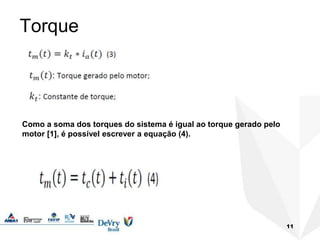

11. Torque
Como a soma dos torques do sistema é igual ao torque gerado pelo
motor [1], é possível escrever a equação (4).
11
12. 12

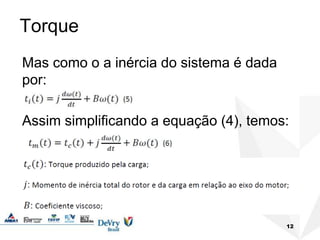

Torque
Mas como o a inércia do sistema é dada
por:
Assim simplificando a equação (4), temos:
13. 13

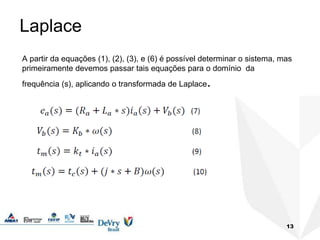

Laplace
A partir da equações (1), (2), (3), e (6) é possível determinar o sistema, mas
primeiramente devemos passar tais equações para o domínio da
frequência (s), aplicando o transformada de Laplace.

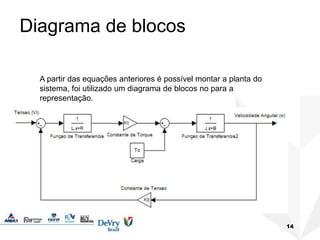

14. Diagrama de blocos
14
A partir das equações anteriores é possível montar a planta do
sistema, foi utilizado um diagrama de blocos no para a
representação.
15. 15

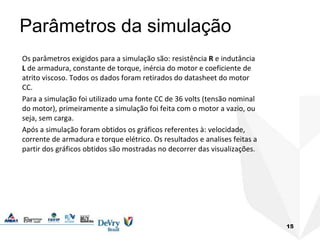

Parâmetros da simulação
Os parâmetros exigidos para a simulação são: resistência R e indutância
L de armadura, constante de torque, inércia do motor e coeficiente de
atrito viscoso. Todos os dados foram retirados do datasheet do motor
CC.
Para a simulação foi utilizado uma fonte CC de 36 volts (tensão nominal
do motor), primeiramente a simulação foi feita com o motor a vazio, ou
seja, sem carga.
Após a simulação foram obtidos os gráficos referentes à: velocidade,
corrente de armadura e torque elétrico. Os resultados e analises feitas a
partir dos gráficos obtidos são mostradas no decorrer das visualizações.
16. 16

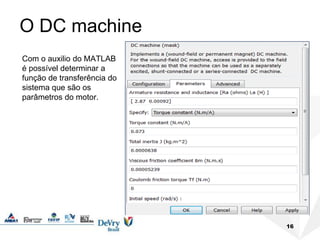

O DC machine
Com o auxilio do MATLAB
é possível determinar a
função de transferência do
sistema que são os
parâmetros do motor.
17. 17

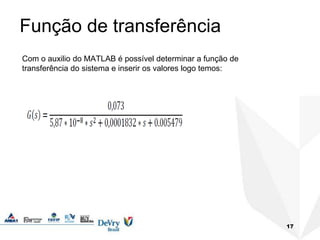

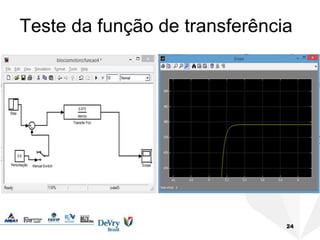

Função de transferência
Com o auxilio do MATLAB é possível determinar a função de
transferência do sistema e inserir os valores logo temos:

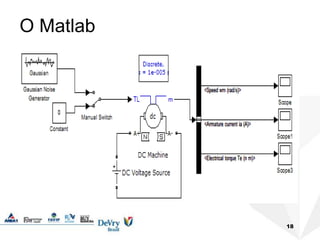

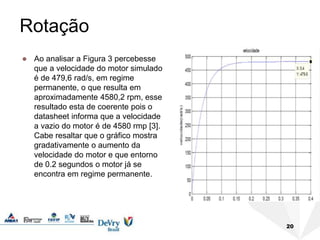

20. Rotação

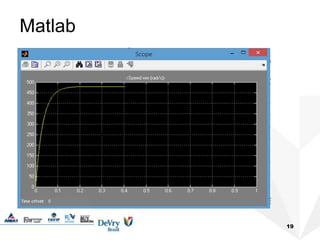

Ao analisar a Figura 3 percebesse
que a velocidade do motor simulado
é de 479,6 rad/s, em regime
permanente, o que resulta em
aproximadamente 4580,2 rpm, esse
resultado esta de coerente pois o
datasheet informa que a velocidade
a vazio do motor é de 4580 rmp [3].
Cabe resaltar que o gráfico mostra
gradativamente o aumento da
velocidade do motor e que entorno
de 0.2 segundos o motor já se
encontra em regime permanente.
20

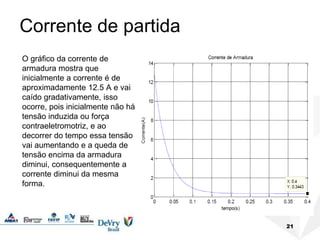

21. Corrente de partida
O gráfico da corrente de
armadura mostra que
inicialmente a corrente é de
aproximadamente 12.5 A e vai
caído gradativamente, isso
ocorre, pois inicialmente não há
tensão induzida ou força
contraeletromotriz, e ao
decorrer do tempo essa tensão
vai aumentando e a queda de
tensão encima da armadura
diminui, consequentemente a
corrente diminui da mesma
forma.
21

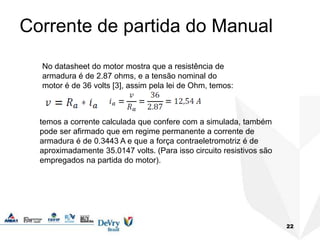

22. Corrente de partida do Manual
22
No datasheet do motor mostra que a resistência de
armadura é de 2.87 ohms, e a tensão nominal do
motor é de 36 volts [3], assim pela lei de Ohm, temos:
temos a corrente calculada que confere com a simulada, também
pode ser afirmado que em regime permanente a corrente de
armadura é de 0.3443 A e que a força contraeletromotriz é de
aproximadamente 35.0147 volts. (Para isso circuito resistivos são
empregados na partida do motor).

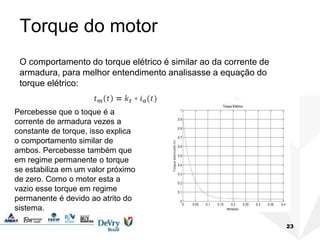

23. Torque do motor
O comportamento do torque elétrico é similar ao da corrente de
armadura, para melhor entendimento analisasse a equação do
torque elétrico:
23
Percebesse que o toque é a
corrente de armadura vezes a
constante de torque, isso explica
o comportamento similar de
ambos. Percebesse também que
em regime permanente o torque
se estabiliza em um valor próximo
de zero. Como o motor esta a
vazio esse torque em regime
permanente é devido ao atrito do
sistema.

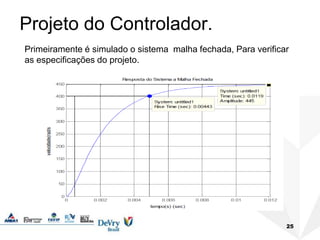

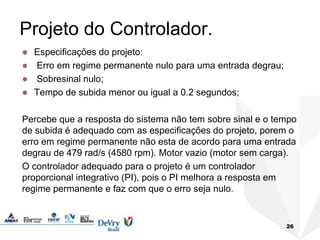

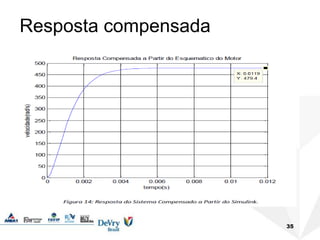

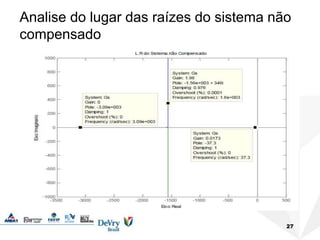

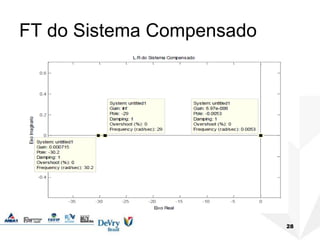

26. Projeto do Controlador.
Especificações do projeto:
Erro em regime permanente nulo para uma entrada degrau;
Sobresinal nulo;
Tempo de subida menor ou igual a 0.2 segundos;
Percebe que a resposta do sistema não tem sobre sinal e o tempo
de subida é adequado com as especificações do projeto, porem o
erro em regime permanente não esta de acordo para uma entrada
degrau de 479 rad/s (4580 rpm). Motor vazio (motor sem carga).
O controlador adequado para o projeto é um controlador
proporcional integrativo (PI), pois o PI melhora a resposta em
regime permanente e faz com que o erro seja nulo.
26

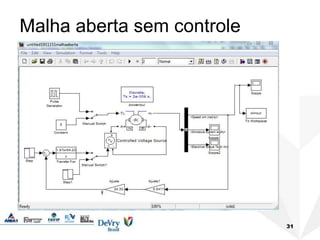

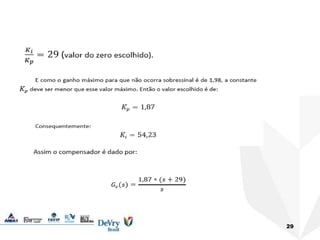

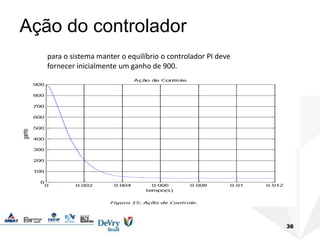

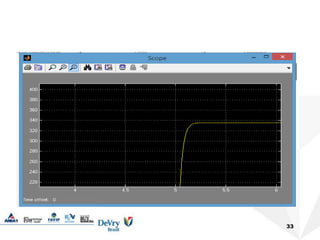

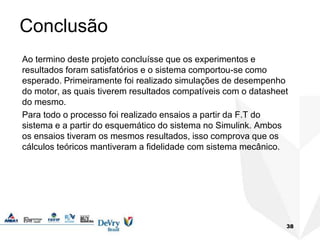

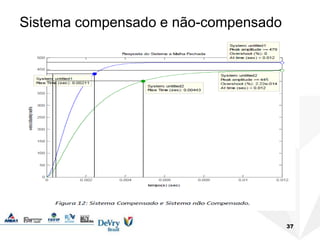

38. Conclusão
Ao termino deste projeto concluísse que os experimentos e
resultados foram satisfatórios e o sistema comportou-se como
esperado. Primeiramente foi realizado simulações de desempenho
do motor, as quais tiverem resultados compatíveis com o datasheet
do mesmo.
Para todo o processo foi realizado ensaios a partir da F.T do
sistema e a partir do esquemático do sistema no Simulink. Ambos
os ensaios tiveram os mesmos resultados, isso comprova que os
cálculos teóricos mantiveram a fidelidade com sistema mecânico.
38
