Comunicação sem fios a longas
         distâncias

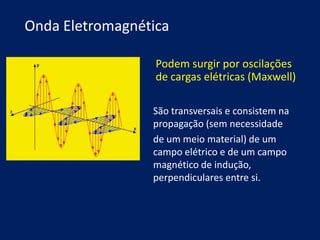

Onda Eletromagnética

                  Podem surgir por oscilações
                  de cargas elétricas (Maxwell)

                 São transversais e consistem na
                 propagação (sem necessidade
                 de um meio material) de um
                 campo elétrico e de um campo
                 magnético de indução,
                 perpendiculares entre si.

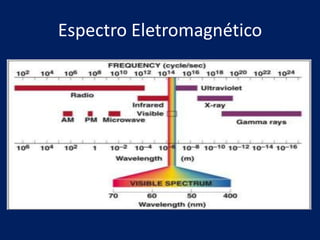

Espectro Eletromagnético

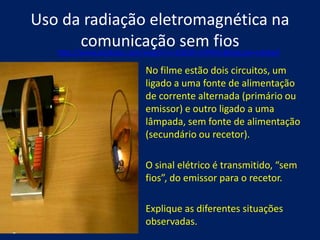

Uso da radiação eletromagnética na
          comunicação sem fios
   http://www.youtube.com/watch?v=2ODW-ntPHSU&feature=related

                           No filme estão dois circuitos, um
                           ligado a uma fonte de alimentação
                           de corrente alternada (primário ou
                           emissor) e outro ligado a uma
                           lâmpada, sem fonte de alimentação
                           (secundário ou recetor).

                           O sinal elétrico é transmitido, “sem
                           fios”, do emissor para o recetor.

                           Explique as diferentes situações
                           observadas.

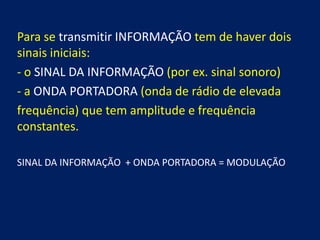

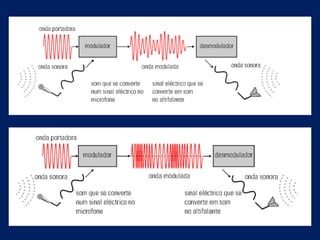

Para se transmitir INFORMAÇÃO tem de haver dois
sinais iniciais:
- o SINAL DA INFORMAÇÃO (por ex. sinal sonoro)
- a ONDA PORTADORA (onda de rádio de elevada
frequência) que tem amplitude e frequência
constantes.

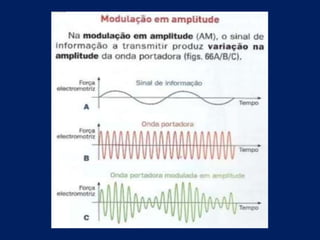

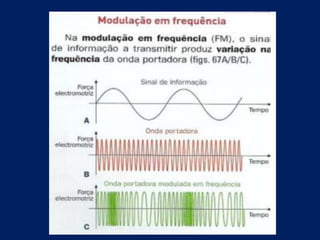

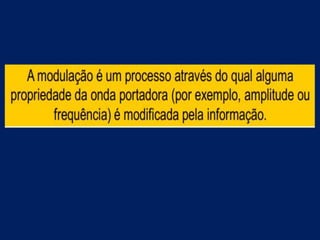

SINAL DA INFORMAÇÃO + ONDA PORTADORA = MODULAÇÃO

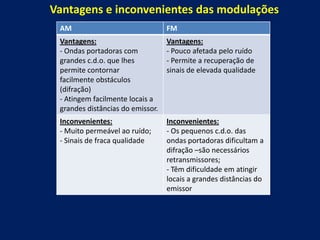

Vantagens e inconvenientes das modulações
 AM                               FM
 Vantagens:                       Vantagens:
 - Ondas portadoras com           - Pouco afetada pelo ruído
 grandes c.d.o. que lhes          - Permite a recuperação de
 permite contornar                sinais de elevada qualidade
 facilmente obstáculos
 (difração)
 - Atingem facilmente locais a
 grandes distâncias do emissor.
 Inconvenientes:                  Inconvenientes:
 - Muito permeável ao ruído;      - Os pequenos c.d.o. das
 - Sinais de fraca qualidade      ondas portadoras dificultam a
                                  difração –são necessários
                                  retransmissores;
                                  - Têm dificuldade em atingir
                                  locais a grandes distâncias do
                                  emissor

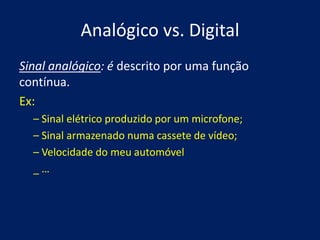

Analógico vs. Digital
Sinal analógico: é descrito por uma função
contínua.
Ex:
  – Sinal elétrico produzido por um microfone;
  – Sinal armazenado numa cassete de vídeo;
  – Velocidade do meu automóvel
  _…

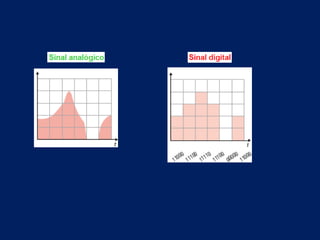

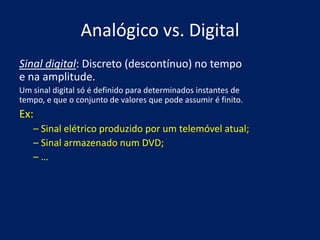

Analógico vs. Digital
Sinal digital: Discreto (descontínuo) no tempo
e na amplitude.
Um sinal digital só é definido para determinados instantes de
tempo, e que o conjunto de valores que pode assumir é finito.
Ex:
   – Sinal elétrico produzido por um telemóvel atual;
   – Sinal armazenado num DVD;
   –…

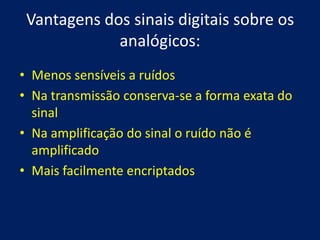

Vantagens dos sinais digitais sobre os
             analógicos:
• Menos sensíveis a ruídos
• Na transmissão conserva-se a forma exata do
  sinal
• Na amplificação do sinal o ruído não é
  amplificado
• Mais facilmente encriptados

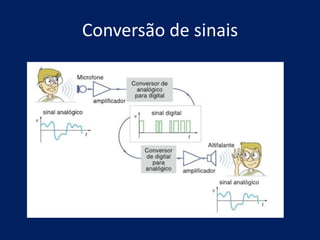

Conversão de sinais
