Este documento descreve como construir uma antena wireless caseira usando uma lata de Pringles. Explica que a lata de alumínio serve como refletor para direcionar as ondas eletromagnéticas para o elemento coletor e receptor, que transmite o sinal para um cabo de conexão. Também fornece detalhes sobre como calcular as dimensões corretas para a frequência desejada e instruções passo a passo para montar a antena.

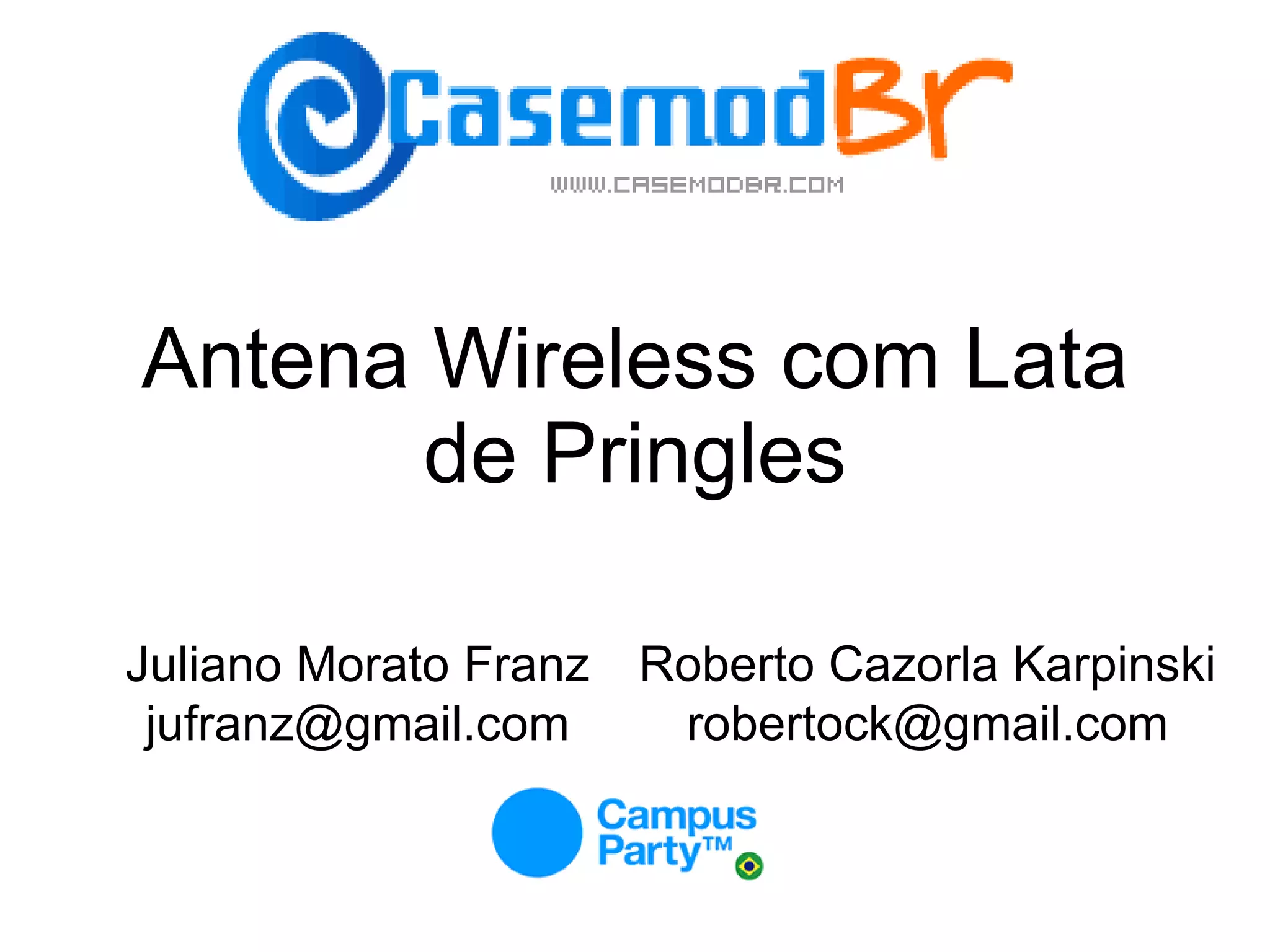

1. Antena Wireless com Lata de Pringles Juliano Morato Franz [email_address] Roberto Cazorla Karpinski robertock@gmail.com

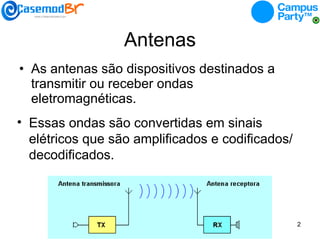

2. Antenas As antenas são dispositivos destinados a transmitir ou receber ondas eletromagnéticas. Essas ondas são convertidas em sinais elétricos que são amplificados e codificados/decodificados.

3. Tipos de antenas direcionais Yagi-Uda Parabólica

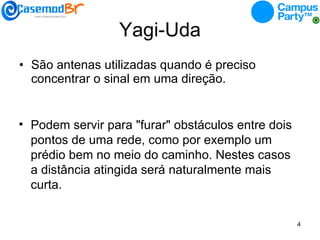

4. Yagi-Uda São antenas utilizadas quando é preciso concentrar o sinal em uma direção. Podem servir para "furar" obstáculos entre dois pontos de uma rede, como por exemplo um prédio bem no meio do caminho. Nestes casos a distância atingida será naturalmente mais curta.

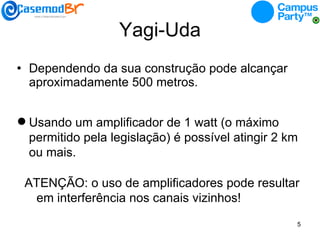

5. Yagi-Uda Dependendo da sua construção pode alcançar aproximadamente 500 metros. Usando um amplificador de 1 watt (o máximo permitido pela legislação) é possível atingir 2 km ou mais. ATENÇÃO: o uso de amplificadores pode resultar em interferência nos canais vizinhos!

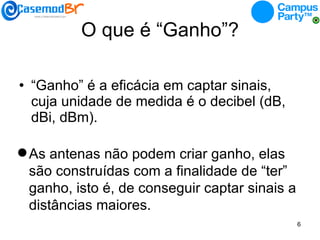

6. O que é “Ganho”? “ Ganho” é a eficácia em captar sinais, cuja unidade de medida é o decibel (dB, dBi, dBm). As antenas não podem criar ganho, elas são construídas com a finalidade de “ter” ganho, isto é, de conseguir captar sinais a distâncias maiores.

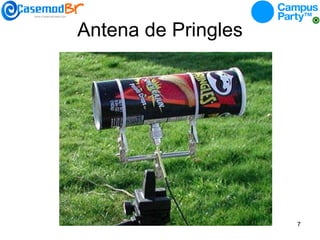

7. Antena de Pringles

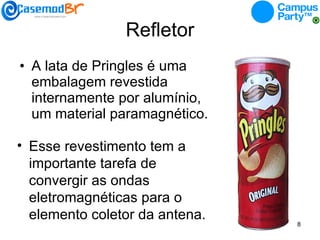

8. Refletor A lata de Pringles é uma embalagem revestida internamente por alumínio, um material paramagnético. Esse revestimento tem a importante tarefa de convergir as ondas eletromagnéticas para o elemento coletor da antena.

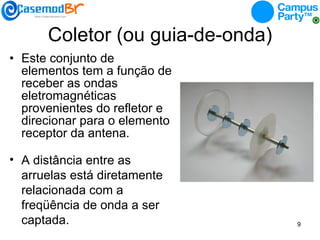

9. Coletor (ou guia-de-onda) Este conjunto de elementos tem a função de receber as ondas eletromagnéticas provenientes do refletor e direcionar para o elemento receptor da antena. A distância entre as arruelas está diretamente relacionada com a freqüência de onda a ser captada.

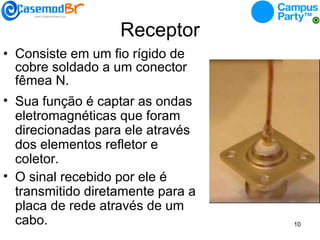

10. Receptor Consiste em um fio rígido de cobre soldado a um conector fêmea N. Sua função é captar as ondas eletromagnéticas que foram direcionadas para ele através dos elementos refletor e coletor. O sinal recebido por ele é transmitido diretamente para a placa de rede através de um cabo.

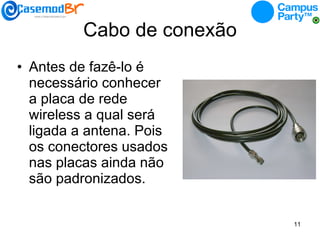

11. Cabo de conexão Antes de fazê-lo é necessário conhecer a placa de rede wireless a qual será ligada a antena. Pois os conectores usados nas placas ainda não são padronizados.

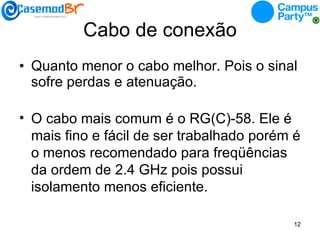

12. Cabo de conexão Quanto menor o cabo melhor. Pois o sinal sofre perdas e atenuação. O cabo mais comum é o RG(C)-58. Ele é mais fino e fácil de ser trabalhado porém é o menos recomendado para freqüências da ordem de 2.4 GHz pois possui isolamento menos eficiente.

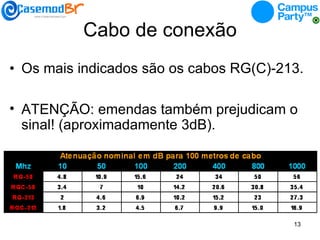

13. Cabo de conexão Os mais indicados são os cabos RG(C)-213. ATENÇÃO: emendas também prejudicam o sinal! (aproximadamente 3dB).

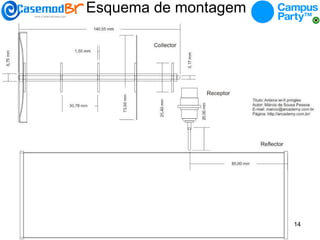

14. Esquema de montagem

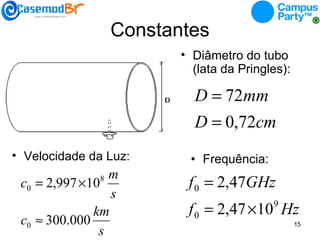

15. Constantes Frequência: Velocidade da Luz: Diâmetro do tubo (lata da Pringles):

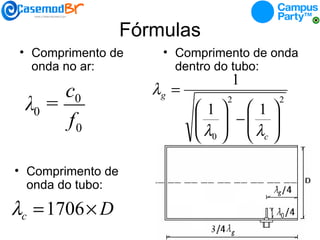

16. Fórmulas Comprimento de onda no ar: Comprimento de onda do tubo: Comprimento de onda dentro do tubo:

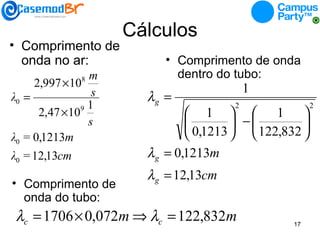

17. Cálculos Comprimento de onda no ar: Comprimento de onda do tubo: Comprimento de onda dentro do tubo:

18. Funcionamento O sinal será igual a zero na extremidade fechada do tubo e também a cada comprimento de meia onda ( λ g / 2). O sinal terá a maior intensidade quando atingir um ponto denominado de máximo. O sinal terá a menor intensidade quando atingir um ponto denominado de mínimo.

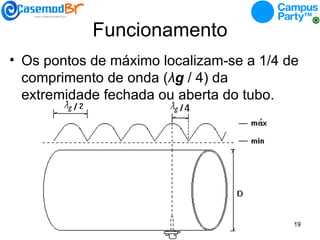

19. Funcionamento Os pontos de máximo localizam-se a 1/4 de comprimento de onda ( λ g / 4) da extremidade fechada ou aberta do tubo.

20. Montagem

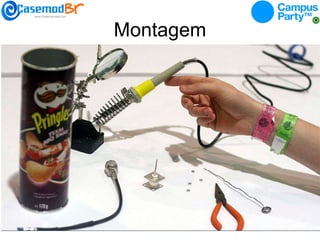

21. Montagem

22. Montagem

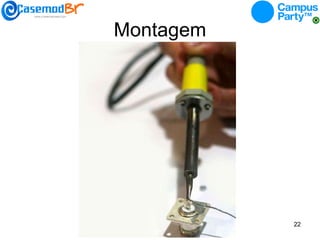

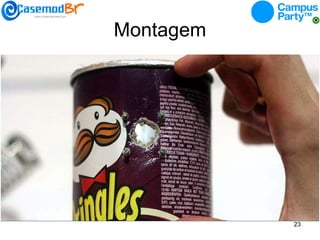

23. Montagem

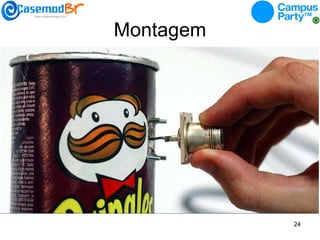

24. Montagem

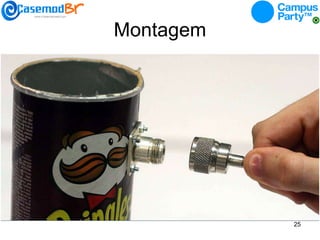

25. Montagem

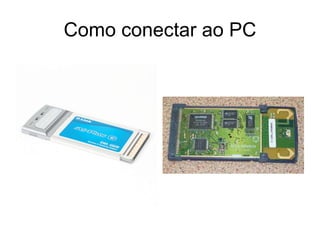

26. Como conectar ao PC

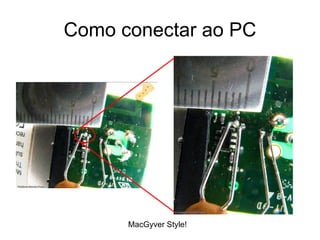

27. Como conectar ao PC MacGyver Style!

28. Como conectar ao PC

29. Obrigado! Juliano Morato Franz [email_address] Roberto Cazorla Karpinski robertock@gmail.com
