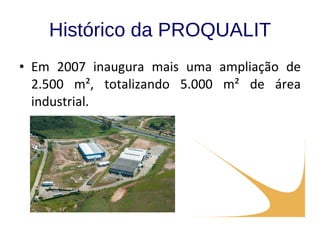

Histórico da PROQUALIT Em 2007 inaugura mais uma ampliação de 2.500 m², totalizando 5.000 m² de área industrial.

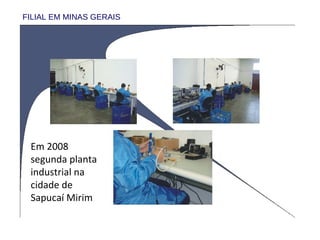

FILIAL EM MINAS GERAIS Em 2008 segunda planta industrial na cidade de Sapucaí Mirim

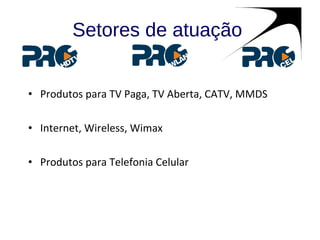

Setores de atuação  Produtos para TV Paga, TV Aberta, CATV, MMDS Internet, Wireless, Wimax Produtos para Telefonia Celular

www.instonline.com.br www.proeletronic.com.br

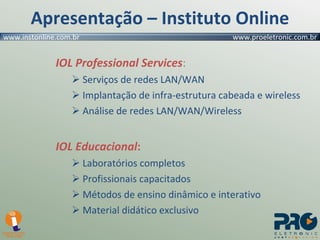

IOL Professional Services : Serviços de redes LAN/WAN Implantação de infra-estrutura cabeada e wireless Análise de redes LAN/WAN/Wireless IOL Educacional : Laboratórios completos Profissionais capacitados Métodos de ensino dinâmico e interativo Material didático exclusivo Apresentação – Instituto Online

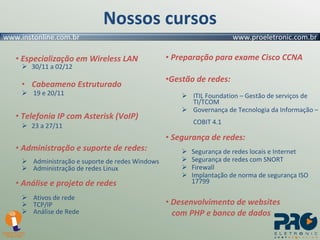

Nossos cursos Especialização em Wireless LAN 30/11 a 02/12 Cabeameno Estruturado 19 e 20/11 Telefonia IP com Asterisk (VoIP) 23 a 27/11 Administração e suporte de redes: Administração e suporte de redes Windows Administração de redes Linux Análise e projeto de redes Ativos de rede TCP/IP Análise de Rede Preparação para exame Cisco CCNA Gestão de redes: ITIL Foundation – Gestão de serviços de   TI/TCOM Governança de Tecnologia da Informação –   COBIT 4.1 Segurança de redes: Segurança de redes locais e Internet Segurança de redes com SNORT Firewall Implantação de norma de segurança ISO 17799 Desenvolvimento de websites com PHP e banco de dados

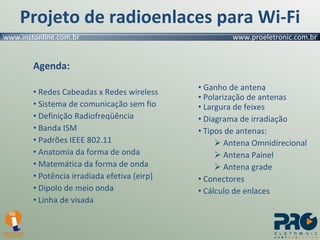

Projeto de radioenlaces para Wi-Fi Agenda: Redes Cabeadas x Redes wireless Sistema de comunicação sem fio Definição Radiofreqüência  Banda ISM Padrões IEEE 802.11 Anatomia da forma de onda Matemática da forma de onda Potência irradiada efetiva (eirp) Dipolo de meio onda Linha de visada Ganho de antena Polarização de antenas Largura de feixes Diagrama de irradiação Tipos de antenas: Antena Omnidirecional Antena Painel Antena grade Conectores Cálculo de enlaces
Estrutura de uma rede cabeada Placa de Rede Hub/Switch Cabos de rede Print Server Modem Roteador
Estrutura wireless LAN Placa de Rede Wireless Access Point Print Server Wireless Modem Roteador

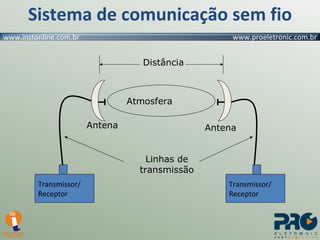

Sistema de comunicação sem fio Transmissor/ Receptor Atmosfera Distância Antena Antena Linhas de transmissão Transmissor/ Receptor

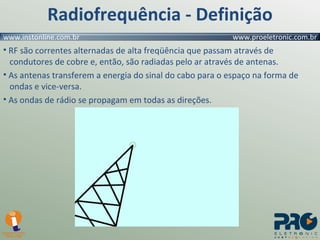

Radiofrequência - Definição RF são correntes alternadas de alta freqüência que passam através de    condutores de cobre e, então, são radiadas pelo ar através de antenas. As antenas transferem a energia do sinal do cabo para o espaço na forma de    ondas e vice-versa. As ondas de rádio se propagam em todas as direções.

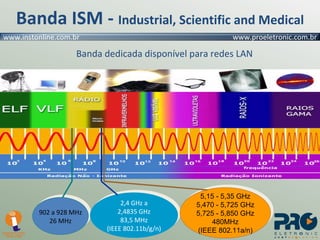

Banda ISM -   Industrial, Scientific and Medical Banda dedicada disponível para redes LAN 902 a 928 MHz 26 MHz 2,4 GHz a 2,4835 GHz 83,5 MHz (IEEE 802.11b/g/n) 5,15 - 5,35 GHz 5,470 - 5,725 GHz 5,725 - 5,850 GHz 480MHz (IEEE 802.11a/n)

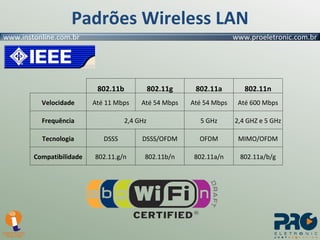

Padrões Wireless LAN   802.11b 802.11g 802.11a 802.11n Velocidade Até 11 Mbps Até 54 Mbps Até 54 Mbps Até 600 Mbps Frequência 2,4 GHz 5 GHz 2,4 GHZ e 5 GHz Tecnologia DSSS DSSS/OFDM OFDM MIMO/OFDM Compatibilidade 802.11.g/n 802.11b/n 802.11a/n 802.11a/b/g

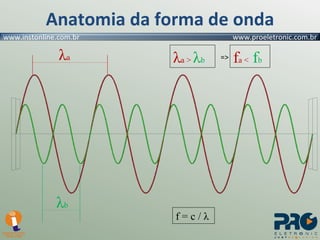

Anatomia da forma de onda X y f = freqüência = número de ciclos por segundo (Hertz) λ = Comprimento de onda (metros) f = c /  λ 90 o 180 o 270 o 360 o 0 o
λ a  λ b  f = c /  λ λ a >  λ b   => f a <  f b   Anatomia da forma de onda

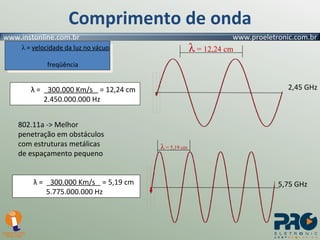

Comprimento de onda λ =  300.000 Km/s  = 12,24 cm   2.450.000.000 Hz λ =  300.000 Km/s  = 5,19 cm   5.775.000.000 Hz λ  =  velocidade da luz no vácuo     freqüência 802.11a -> Melhor penetração em obstáculos com estruturas metálicas de espaçamento pequeno 2,45 GHz 5,75 GHz λ  = 12,24 cm  λ  = 5,19 cm

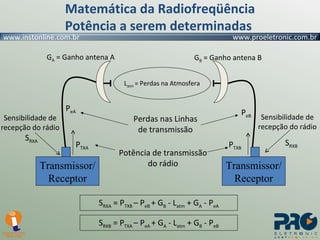

Matemática da Radiofreqüência Potência a serem determinadas  Transmissor/ Receptor L atm  = Perdas na Atmosfera Perdas nas Linhas de transmissão Transmissor/ Receptor P TXA P TXB P eA P eB G B  = Ganho antena B  G A  = Ganho antena A  Potência de transmissão do rádio S RXA S RXB Sensibilidade de recepção do rádio S RXA  = P TXB  – P eB  + G B  - L atm  + G A  - P eA Sensibilidade de recepção do rádio S RXB  = P TXA  – P eA  + G A  - L atm  + G B  - P eB
Logarítmo:  a c  = b    log a b = c Exemplo:  log 1000 = 3  porque  10 3  = 1000   Representa-se como log 10  1000 = 3 Logarítmo log 100 = 2  porque  10 2  = 100 log 10 = 1  porque  10 1  = 10 log 1 = 0  porque  10 0  = 1 log 2 = 0,3  porque  10 0,3  = 2

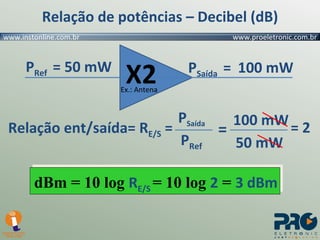

Relação de potências – Decibel (dB) P Ref  = 50 mW P Saída  =  X2 Relação ent/saída= R E/S  =  P Saída P Ref = 100 mW 50 mW = 2 dBm = 10 log  R E/S  =  10 log  2  =  3 dBm 100 mW Ex.: Antena
Decibel dBm = 10 log  R E/S  =  10 log  2  =  3 dBm -40  -30  -20  -10  0  +10  +20  +30  +40 ÷10000  ÷1000  ÷100  ÷10  1  x10  x100  x1000  x10000 dBm  dBm  dBm  dBm  dBm  dBm  dBm  dBm  dBm -12  -9  -6  -3  0  +3  +6  +9  +12 ÷16  ÷8  ÷4  ÷2  1  x2  x4  x8  x16 dBm  dBm  dBm  dBm  dBm  dBm  dBm  dBm  dBm
Irradiador Isotrópico Transmissor teórico que    irradia com igual    intensidade em todas    as direções.  dBi: Representa o ganho    de uma antena em    relação a um irradiador    “isotrópico” (i).
Potência isotrópica irradiada específica (eirp) Potência do transmissor (dBm) Rádio Psaída Conector Antena Cabo Feixe de RF Cabo eirp (potência de saída) + ganho da antena (dBi) –  perdas de conexão (dB) –  perdas nos cabos (dB) = eirp  (dBm)

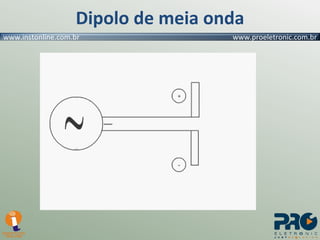

Dipolo de meia onda

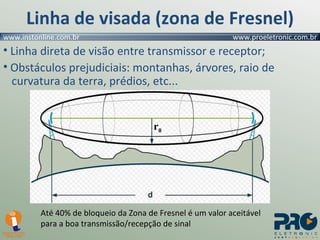

Linha de visada (zona de Fresnel) Linha direta de visão entre transmissor e receptor; Obstáculos prejudiciais: montanhas, árvores, raio de     curvatura da terra, prédios, etc... r 0 Até 40% de bloqueio da Zona de Fresnel é um valor aceitável para a boa transmissão/recepção de sinal

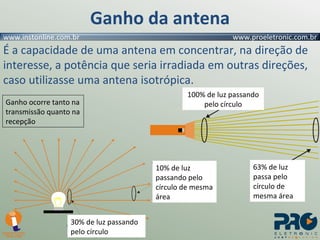

Ganho da antena É a capacidade de uma antena em concentrar, na direção de interesse, a potência que seria irradiada em outras direções, caso utilizasse uma antena isotrópica.  63% de luz passa   pelo círculo de mesma área 10% de luz passando pelo círculo de mesma área 30% de luz passando pelo círculo 100% de luz passando pelo círculo Ganho ocorre tanto na transmissão quanto na recepção

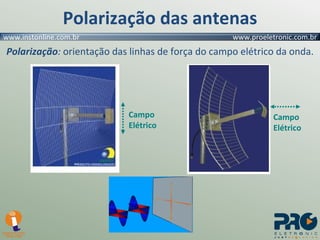

Polarização das antenas Polarização :  orientação das linhas de força do campo elétrico da onda. Campo Elétrico Campo Elétrico

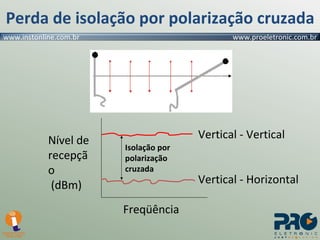

Perda de isolação por polarização cruzada Nível de recepção  (dBm) Freqüência Vertical - Vertical Isolação por polarização cruzada Vertical - Horizontal

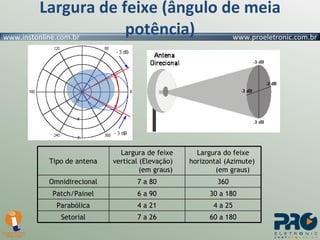

Largura de feixe (ângulo de meia potência) Tipo de antena Largura de feixe vertical (Elevação)  (em graus) Largura do feixe horizontal (Azimute)  (em graus) Omnidirecional 7 a 80 360 Patch/Painel 6 a 90 30 a 180 Parabólica 4 a 21 4 a 25 Setorial 7 a 26 60 a 180

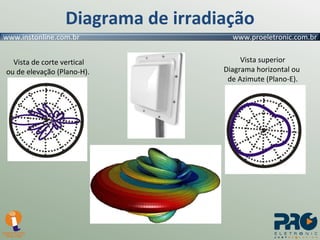

Diagrama de irradiação Vista de corte vertical ou de elevação (Plano-H).  Vista superior Diagrama horizontal ou  de Azimute (Plano-E).

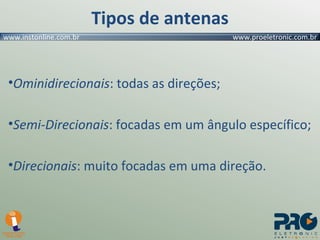

Tipos de antenas Ominidirecionais : todas as direções; Semi-Direcionais : focadas em um ângulo específico; Direcionais : muito focadas em uma direção.

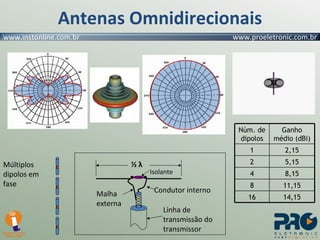

Antenas Omnidirecionais Múltiplos dipolos em fase ½ λ Malha externa Linha de transmissão do transmissor Isolante Condutor interno Núm. de dipolos Ganho médio (dBi) 1 2,15 2 5,15 4 8,15 8 11,15 16 14,15

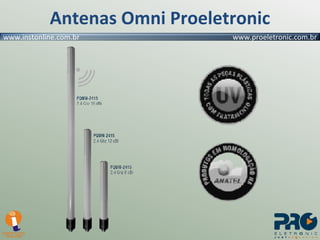

Antenas Omni Proeletronic

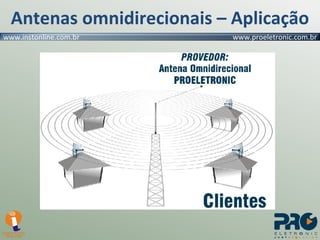

Antenas omnidirecionais – Aplicação

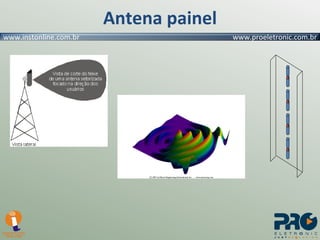

Antena painel

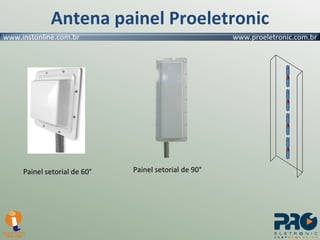

Antena painel Proeletronic Painel setorial de 60° Painel setorial de 90°

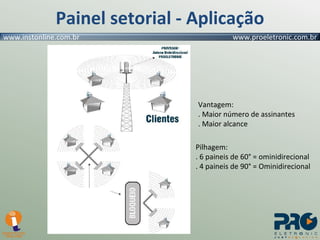

Painel setorial - Aplicação Vantagem:  . Maior número de assinantes . Maior alcance Pilhagem:  . 6 paineis de 60° = ominidirecional . 4 paineis de 90° = Ominidirecional

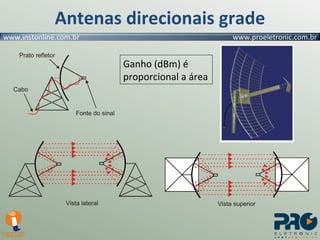

Antenas direcionais grade Ganho (dBm) é proporcional a área
Antenas grade - Aplicação

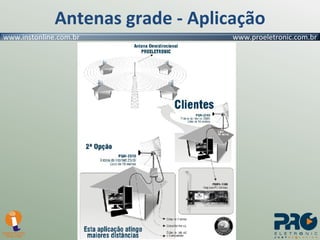

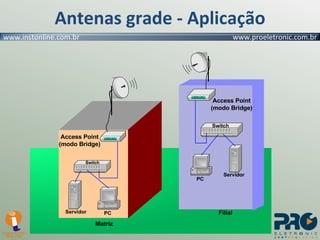

Antenas grade - Aplicação

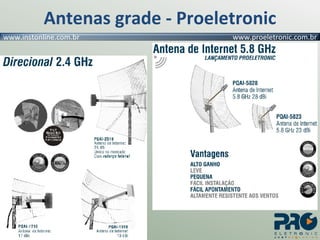

Antenas grade - Proeletronic

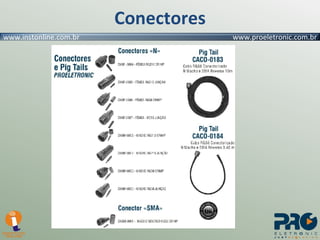

Conectores

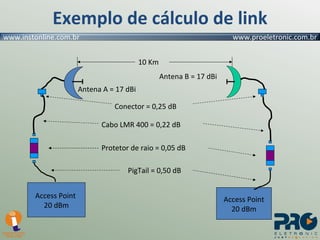

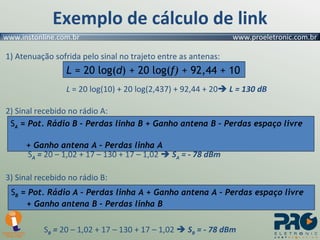

Exemplo de cálculo de link Access Point  20 dBm Access Point 20 dBm PigTail = 0,50 dB Protetor de raio = 0,05 dB Cabo LMR 400 = 0,22 dB Conector = 0,25 dB Antena A = 17 dBi Antena B = 17 dBi 10 Km
Exemplo de cálculo de link 1) Atenuação sofrida pelo sinal no trajeto entre as antenas: L  = 20 log(10) + 20 log(2,437) + 92,44 + 20    L = 130 dB 2) Sinal recebido no rádio A: S A  =  20 – 1,02 + 17 – 130 + 17 – 1,02     S A  = - 78 dBm 3) Sinal recebido no rádio B:   S B  =  20 – 1,02 + 17 – 130 + 17 – 1,02     S B  = - 78 dBm L  = 20 log( d ) + 20 log( f)  + 92,44 + 10 S A  = Pot. Rádio B – Perdas linha B + Ganho antena B – Perdas espaço livre    + Ganho antena A – Perdas linha A S B  = Pot. Rádio A – Perdas linha A + Ganho antena A – Perdas espaço livre    + Ganho antena B – Perdas linha B

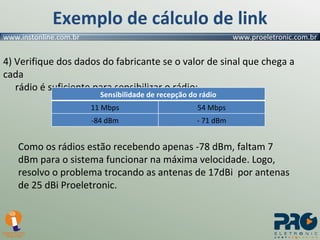

Exemplo de cálculo de link 4) Verifique dos dados do fabricante se o valor de sinal que chega a cada    rádio é suficiente para sensibilizar o rádio: Como os rádios estão recebendo apenas -78 dBm, faltam 7 dBm para o sistema funcionar na máxima velocidade. Logo, resolvo o problema trocando as antenas de 17dBi  por antenas de 25 dBi Proeletronic. Sensibilidade de recepção do rádio 11 Mbps 54 Mbps -84 dBm - 71 dBm
Obrigado Arthur R. Santos Jr. [email_address]
