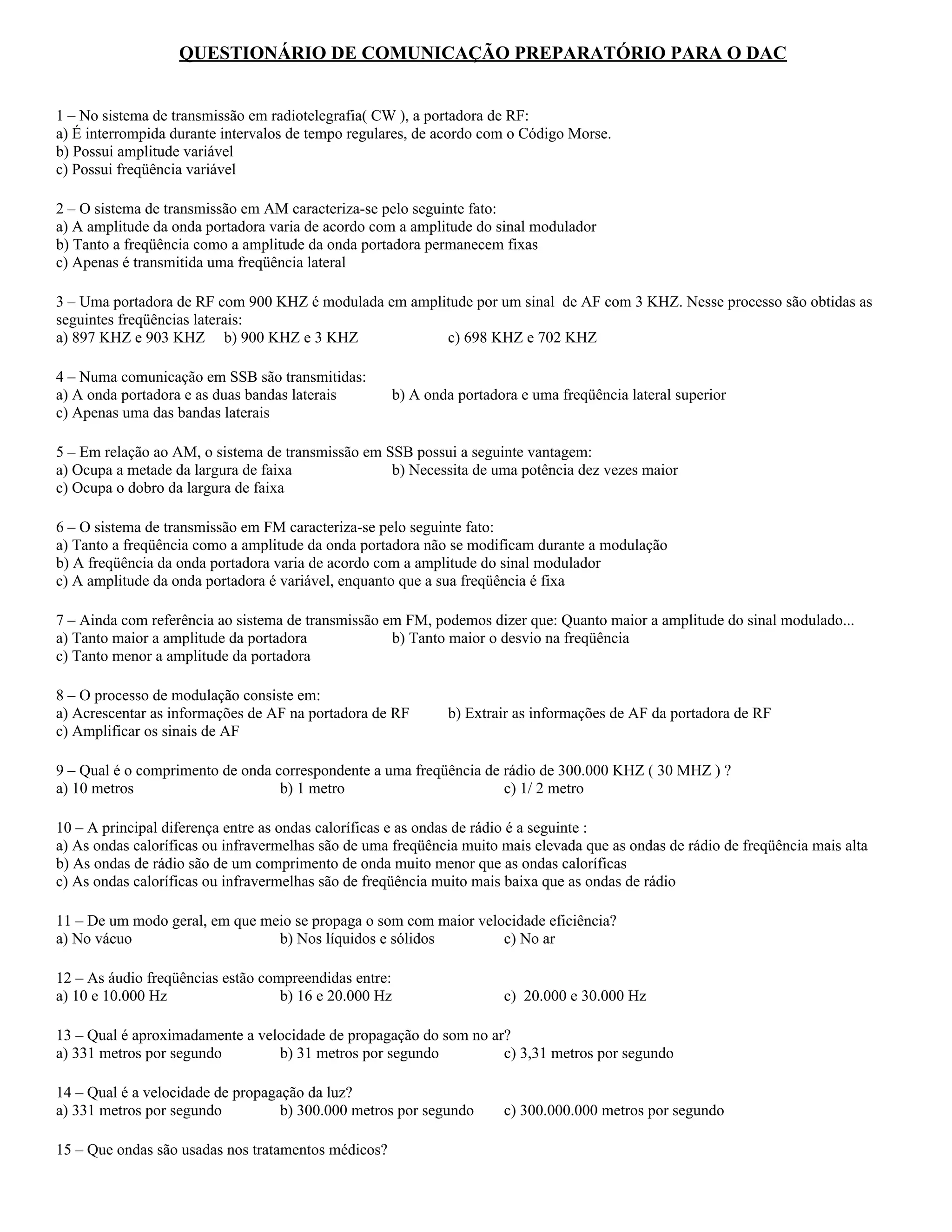

1. QUESTIONÁRIO DE COMUNICAÇÃO PREPARATÓRIO PARA O DAC
1 – No sistema de transmissão em radiotelegrafia( CW ), a portadora de RF:
a) É interrompida durante intervalos de tempo regulares, de acordo com o Código Morse.
b) Possui amplitude variável
c) Possui freqüência variável
2 – O sistema de transmissão em AM caracteriza-se pelo seguinte fato:
a) A amplitude da onda portadora varia de acordo com a amplitude do sinal modulador
b) Tanto a freqüência como a amplitude da onda portadora permanecem fixas
c) Apenas é transmitida uma freqüência lateral
3 – Uma portadora de RF com 900 KHZ é modulada em amplitude por um sinal de AF com 3 KHZ. Nesse processo são obtidas as
seguintes freqüências laterais:
a) 897 KHZ e 903 KHZ b) 900 KHZ e 3 KHZ c) 698 KHZ e 702 KHZ
4 – Numa comunicação em SSB são transmitidas:
a) A onda portadora e as duas bandas laterais b) A onda portadora e uma freqüência lateral superior
c) Apenas uma das bandas laterais
5 – Em relação ao AM, o sistema de transmissão em SSB possui a seguinte vantagem:
a) Ocupa a metade da largura de faixa b) Necessita de uma potência dez vezes maior
c) Ocupa o dobro da largura de faixa
6 – O sistema de transmissão em FM caracteriza-se pelo seguinte fato:
a) Tanto a freqüência como a amplitude da onda portadora não se modificam durante a modulação
b) A freqüência da onda portadora varia de acordo com a amplitude do sinal modulador
c) A amplitude da onda portadora é variável, enquanto que a sua freqüência é fixa
7 – Ainda com referência ao sistema de transmissão em FM, podemos dizer que: Quanto maior a amplitude do sinal modulado...
a) Tanto maior a amplitude da portadora b) Tanto maior o desvio na freqüência
c) Tanto menor a amplitude da portadora
8 – O processo de modulação consiste em:
a) Acrescentar as informações de AF na portadora de RF b) Extrair as informações de AF da portadora de RF
c) Amplificar os sinais de AF
9 – Qual é o comprimento de onda correspondente a uma freqüência de rádio de 300.000 KHZ ( 30 MHZ ) ?
a) 10 metros b) 1 metro c) 1/ 2 metro
10 – A principal diferença entre as ondas caloríficas e as ondas de rádio é a seguinte :
a) As ondas caloríficas ou infravermelhas são de uma freqüência muito mais elevada que as ondas de rádio de freqüência mais alta
b) As ondas de rádio são de um comprimento de onda muito menor que as ondas caloríficas
c) As ondas caloríficas ou infravermelhas são de freqüência muito mais baixa que as ondas de rádio
11 – De um modo geral, em que meio se propaga o som com maior velocidade eficiência?
a) No vácuo b) Nos líquidos e sólidos c) No ar
12 – As áudio freqüências estão compreendidas entre:
a) 10 e 10.000 Hz b) 16 e 20.000 Hz c) 20.000 e 30.000 Hz
13 – Qual é aproximadamente a velocidade de propagação do som no ar?
a) 331 metros por segundo b) 31 metros por segundo c) 3,31 metros por segundo
14 – Qual é a velocidade de propagação da luz?
a) 331 metros por segundo b) 300.000 metros por segundo c) 300.000.000 metros por segundo
15 – Que ondas são usadas nos tratamentos médicos?

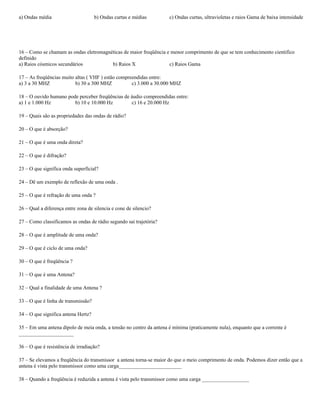

2. a) Ondas média b) Ondas curtas e médias c) Ondas curtas, ultravioletas e raios Gama de baixa intensidade
16 – Como se chamam as ondas eletromagnéticas de maior freqüência e menor comprimento de que se tem conhecimento cientifico
definido
a) Raios cósmicos secundários b) Raios X c) Raios Gama
17 – As freqüências muito altas ( VHF ) estão compreendidas entre:
a) 3 a 30 MHZ b) 30 a 300 MHZ c) 3.000 a 30.000 MHZ
18 – O ouvido humano pode perceber freqüências de áudio compreendidas entre:
a) 1 e 1.000 Hz b) 10 e 10.000 Hz c) 16 e 20.000 Hz
19 – Quais são as propriedades das ondas de rádio?
20 – O que é absorção?
21 – O que é uma onda direta?
22 – O que é difração?
23 – O que significa onda superficial?
24 – Dê um exemplo de reflexão de uma onda .
25 – O que é refração de uma onda ?
26 – Qual a diferença entre zona de silencia e cone de silencio?
27 – Como classificamos as ondas de rádio segundo sai trajetória?
28 – O que é amplitude de uma onda?
29 – O que é ciclo de uma onda?
30 – O que é freqüência ?
31 – O que é uma Antena?
32 – Qual a finalidade de uma Antena ?
33 – O que é linha de transmissão?
34 – O que significa antena Hertz?
35 – Em uma antena dipolo de meia onda, a tensão no centro da antena é mínima (praticamente nula), enquanto que a corrente é
_____________________
36 – O que é resistência de irradiação?
37 – Se elevamos a freqüência do transmissor a antena torna-se maior do que o meio comprimento de onda. Podemos dizer então que a
antena é vista pelo transmissor como uma carga________________________
38 – Quando a freqüência é reduzida a antena é vista pelo transmissor como uma carga __________________

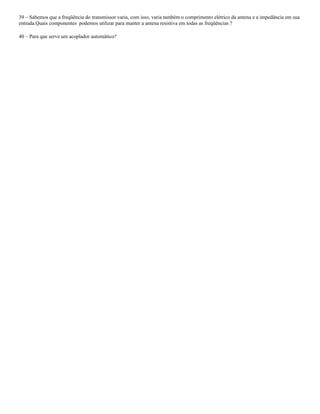

3. 39 – Sabemos que a freqüência do transmissor varia, com isso, varia também o comprimento elétrico da antena e a impedância em sua
entrada.Quais componentes podemos utilizar para manter a antena resistiva em todas as freqüências ?
40 – Para que serve um acoplador automático?
