1. CURSO PROFISSIONAL DE TÉCNICO DE GESTÃO E PROGRAMAÇÃO DE SISTEMAS INFORMÁTICOS Redes de Comunicação Prof. Miguela Fernandes 2009/2010

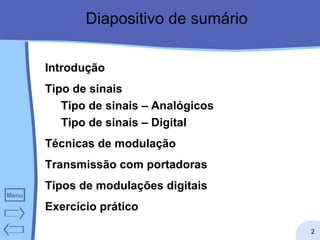

2. Diapositivo de sumário Introdução Tipo de sinais Tipo de sinais – Analógicos Tipo de sinais – Digital Técnicas de modulação Transmissão com portadoras Tipos de modulações digitais Exercício prático

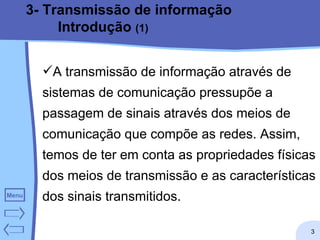

3. 3- Transmissão de informação Introdução (1) A transmissão de informação através de sistemas de comunicação pressupõe a passagem de sinais através dos meios de comunicação que compõe as redes. Assim, temos de ter em conta as propriedades físicas dos meios de transmissão e as características dos sinais transmitidos.

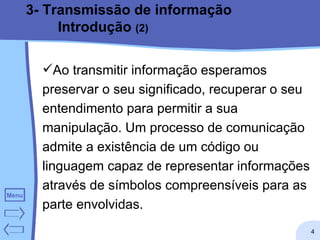

4. 3- Transmissão de informação Introdução (2) Ao transmitir informação esperamos preservar o seu significado, recuperar o seu entendimento para permitir a sua manipulação. Um processo de comunicação admite a existência de um código ou linguagem capaz de representar informações através de símbolos compreensíveis para as parte envolvidas.

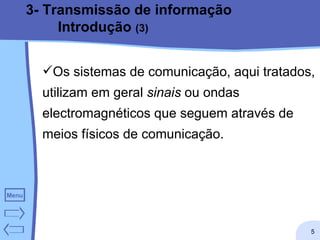

5. 3- Transmissão de informação Introdução (3) Os sistemas de comunicação, aqui tratados, utilizam em geral sinais ou ondas electromagnéticos que seguem através de meios físicos de comunicação.

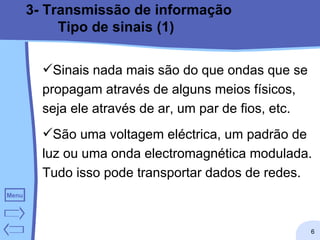

6. 3- Transmissão de informação Tipo de sinais (1) Sinais nada mais são do que ondas que se propagam através de alguns meios físicos, seja ele através de ar, um par de fios, etc. São uma voltagem eléctrica, um padrão de luz ou uma onda electromagnética modulada. Tudo isso pode transportar dados de redes.

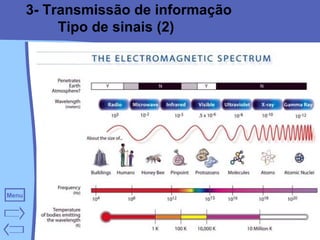

7. 3- Transmissão de informação Tipo de sinais (2)

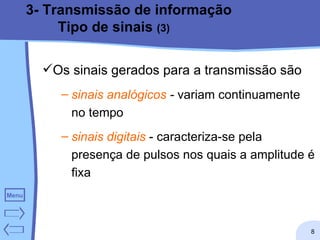

8. 3- Transmissão de informação Tipo de sinais (3) Os sinais gerados para a transmissão são sinais analógicos - variam continuamente no tempo sinais digitais - caracteriza-se pela presença de pulsos nos quais a amplitude é fixa

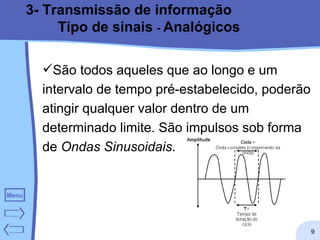

9. 3- Transmissão de informação Tipo de sinais - Analógicos São todos aqueles que ao longo e um intervalo de tempo pré-estabelecido, poderão atingir qualquer valor dentro de um determinado limite. São impulsos sob forma de Ondas Sinusoidais.

10. 3- Transmissão de informação Tipo de sinais - Digital O sinal é construído através de uma sequência de intervalos de tamanho fixo iguais a T segundos, chamado intervalos de sinalização, durante os quais a amplitude do sinal permanece fixa, caracterizando um dos símbolos digitais transmitidos.

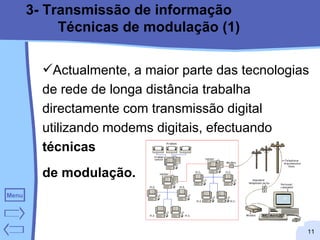

11. 3- Transmissão de informação Técnicas de modulação (1) Actualmente, a maior parte das tecnologias de rede de longa distância trabalha directamente com transmissão digital utilizando modems digitais, efectuando técnicas de modulação.

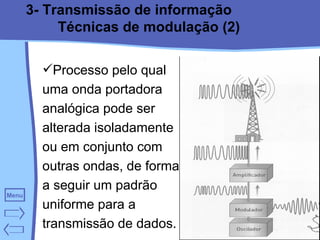

12. 3- Transmissão de informação Técnicas de modulação (2) Processo pelo qual uma onda portadora analógica pode ser alterada isoladamente ou em conjunto com outras ondas, de forma a seguir um padrão uniforme para a transmissão de dados.

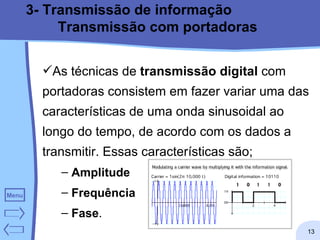

13. 3- Transmissão de informação Transmissão com portadoras As técnicas de transmissão digital com portadoras consistem em fazer variar uma das características de uma onda sinusoidal ao longo do tempo, de acordo com os dados a transmitir. Essas características são; Amplitude Frequência Fase .

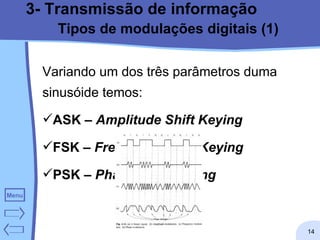

14. 3- Transmissão de informação Tipos de modulações digitais (1) Variando um dos três parâmetros duma sinusóide temos: ASK – Amplitude Shift Keying FSK – Frequency Shift Keying PSK – Phase Shift Keying

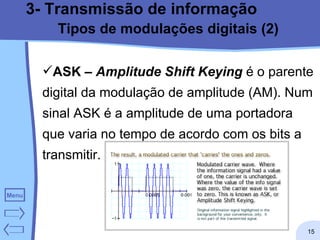

15. 3- Transmissão de informação Tipos de modulações digitais (2) ASK – Amplitude Shift Keying é o parente digital da modulação de amplitude (AM). Num sinal ASK é a amplitude de uma portadora que varia no tempo de acordo com os bits a transmitir.

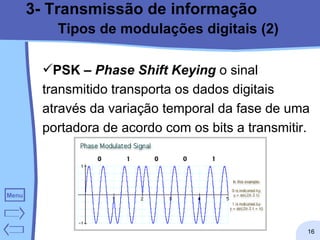

16. 3- Transmissão de informação Tipos de modulações digitais (2) PSK – Phase Shift Keying o sinal transmitido transporta os dados digitais através da variação temporal da fase de uma portadora de acordo com os bits a transmitir.

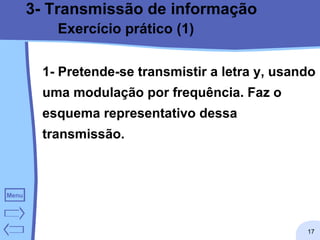

17. 3- Transmissão de informação Exercício prático (1) 1- Pretende-se transmistir a letra y, usando uma modulação por frequência. Faz o esquema representativo dessa transmissão.

18. 3- Transmissão de informação Exercício prático (2) 1- Identifica o tipo de modulação e a sequência de dados que está a ser transmitida.

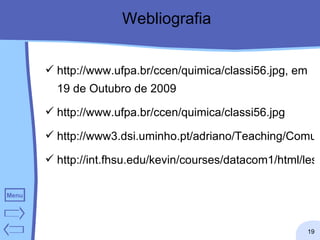

19. Webliografia http://www.ufpa.br/ccen/quimica/classi56.jpg , em 19 de Outubro de 2009 http://www.ufpa.br/ccen/quimica/classi56.jpg http://www3.dsi.uminho.pt/adriano/Teaching/Comum/TecModul.html http://int.fhsu.edu/kevin/courses/datacom1/html/lesson_5.html
