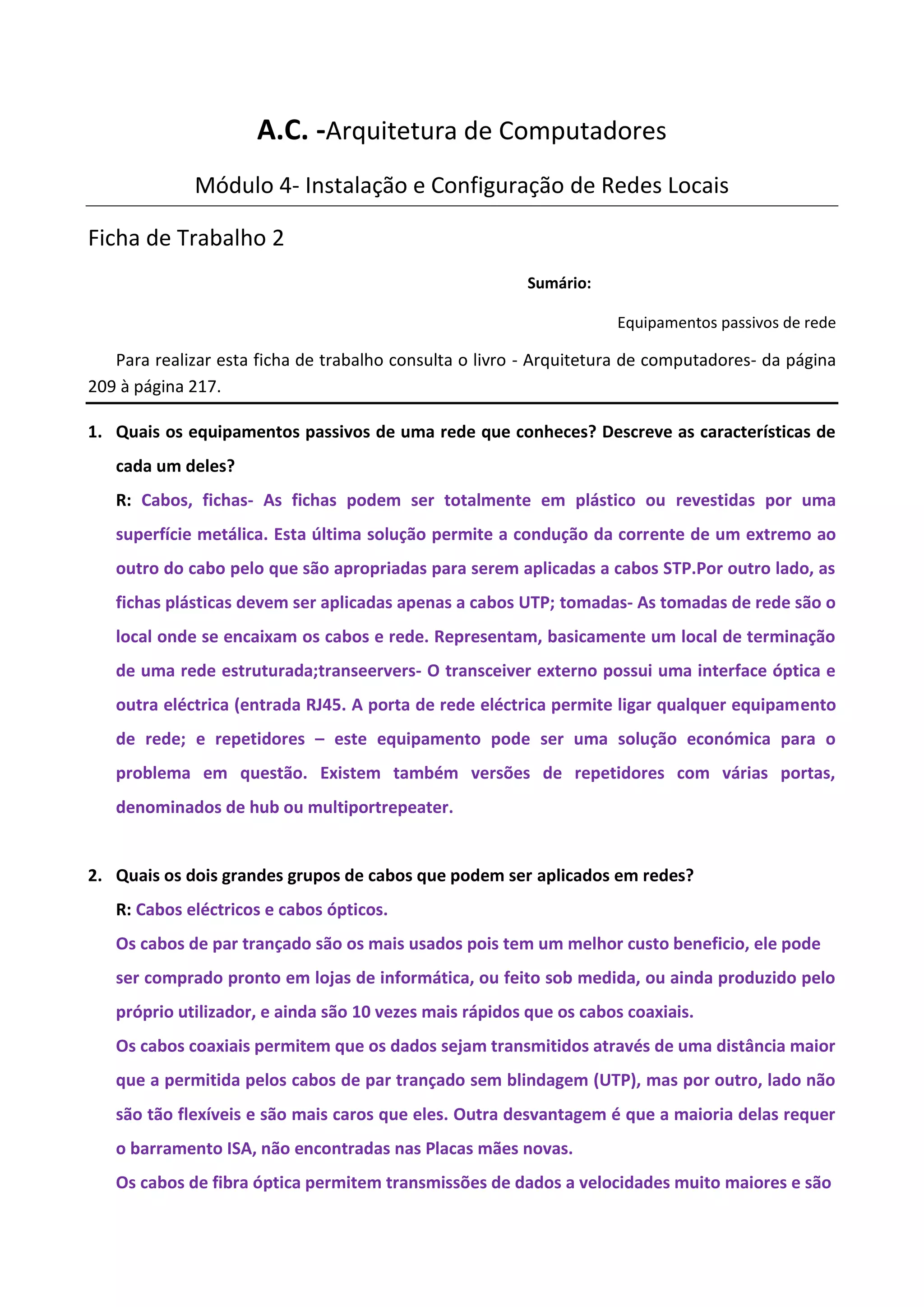

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
R: Cabos, fichas- As fichas podem ser totalmente em plástico ou revestidas por uma
superfície metálica. Esta última solução permite a condução da corrente de um extremo ao
outro do cabo pelo que são apropriadas para serem aplicadas a cabos STP.Por outro lado, as
fichas plásticas devem ser aplicadas apenas a cabos UTP; tomadas- As tomadas de rede são o
local onde se encaixam os cabos e rede. Representam, basicamente um local de terminação
de uma rede estruturada;transeervers- O transceiver externo possui uma interface óptica e
outra eléctrica (entrada RJ45. A porta de rede eléctrica permite ligar qualquer equipamento
de rede; e repetidores – este equipamento pode ser uma solução económica para o
problema em questão. Existem também versões de repetidores com várias portas,
denominados de hub ou multiportrepeater.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
R: Cabos eléctricos e cabos ópticos.
Os cabos de par trançado são os mais usados pois tem um melhor custo beneficio, ele pode
ser comprado pronto em lojas de informática, ou feito sob medida, ou ainda produzido pelo
próprio utilizador, e ainda são 10 vezes mais rápidos que os cabos coaxiais.
Os cabos coaxiais permitem que os dados sejam transmitidos através de uma distância maior
que a permitida pelos cabos de par trançado sem blindagem (UTP), mas por outro, lado não
são tão flexíveis e são mais caros que eles. Outra desvantagem é que a maioria delas requer
o barramento ISA, não encontradas nas Placas mães novas.
Os cabos de fibra óptica permitem transmissões de dados a velocidades muito maiores e são

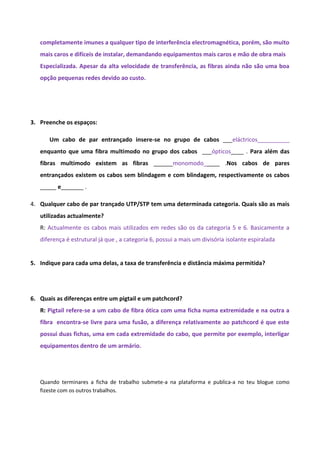

2. completamente imunes a qualquer tipo de interferência electromagnética, porém, são muito
mais caros e difíceis de instalar, demandando equipamentos mais caros e mão de obra mais
Especializada. Apesar da alta velocidade de transferência, as fibras ainda não são uma boa
opção pequenas redes devido ao custo.
3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de cabos ___eláctricos__________
enquanto que uma fibra multimodo no grupo dos cabos ___ópticos____ . Para além das
fibras multimodo existem as fibras ______monomodo_____ .Nos cabos de pares
entrançados existem os cabos sem blindagem e com blindagem, respectivamente os cabos
_____ e_______ .
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
R: Actualmente os cabos mais utilizados em redes são os da categoria 5 e 6. Basicamente a
diferença é estrutural já que , a categoria 6, possui a mais um divisória isolante espiralada
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
6. Quais as diferenças entre um pigtail e um patchcord?
R: Pigtail refere-se a um cabo de fibra ótica com uma ficha numa extremidade e na outra a
fibra encontra-se livre para uma fusão, a diferença relativamente ao patchcord é que este
possui duas fichas, uma em cada extremidade do cabo, que permite por exemplo, interligar
equipamentos dentro de um armário.
Quando terminares a ficha de trabalho submete-a na plataforma e publica-a no teu blogue como
fizeste com os outros trabalhos.
