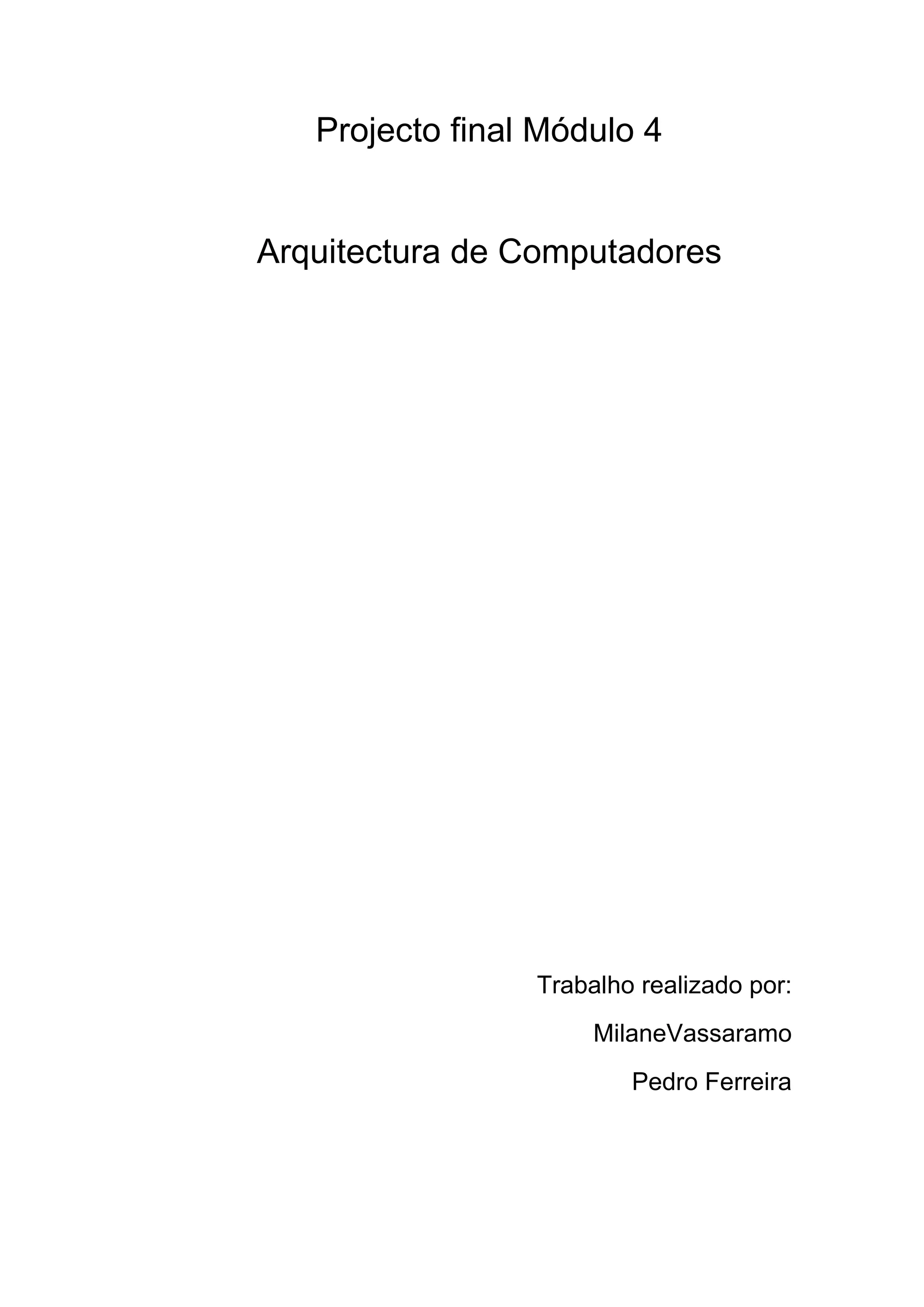

1. Projecto final Módulo 4
Arquitectura de Computadores
Trabalho realizado por:
MilaneVassaramo
Pedro Ferreira

2. Índice
Objectivo do trabalho ................................................................................................................... 3
Orçamento .................................................................................................................................... 3
Caracterização da cablagem estruturada...................................................................................... 4
Cabos de par trançado .............................................................................................................. 4
Calhas técnicas .......................................................................................................................... 4
Armário...................................................................................................................................... 4
Esteiras ...................................................................................................................................... 5
Tomadas de rede....................................................................................................................... 5
Caracterização do equipamento activo ........................................................................................ 5
Router/Modem ......................................................................................................................... 5
Switch ........................................................................................................................................ 5
Access Point............................................................................................................................... 5
Configurações do equipamento activo ......................................................................................... 6
PLANTA DA SALA ........................................................................................................................... 7

3. Objectivo do trabalho
O objectivo deste trabalho é criar um projecto com um
layout de uma rede estruturada, temos também de
descrever o equipamento utilizado, o plano da sala, a sua
configuração e fazer um relatório do trabalho.
Orçamento
Produto Quantidade Preço
Cabo UTP CAT 5 100m 22.5€
Switch 1 26.99€
Router 1 22.99€
Armário 1 140,36€

4. Caracterização da cablagem estruturada
A organização de uma rede através de cablagem estruturada permite a utilização mais
eficiente dos recursos de rede.
A cablagem estruturada requer uma certa configuração como, ter um conhecimento geral da
instalação eléctrica do nosso espaço onde se quer instalar a cablagem.
Cabos de par trançado
Consistem em dois fios de cobre isolados, que são trançados entre si para produzir a
redução do acoplamento entre os pares devido à indutância mútua ao desbalanceamento
capacitivo minimizando os efeitos da diafonia e do ruido
Optamos por utilizar o cabo UTP Cat 5.
Calhas técnicas
As calhas técnicas encontram-se visíveis nas paredes das salas convencionais, têm a mesma
função que as esteiras mas permitem adicionalmente a inclusão de acessórios como tomadas
de rede, vídeo ou som.
Dentro das calhas são passados cabos para cada uma das tomadas. Para a montagem deste
tipo de acessório não é necessário qualquer tipo ferramenta especial.
Tal como as esteiras as calhas têm diversos formatos.
Armário
Bastidores, armários de rack ou de 19 polegadas, são os nomes comuns para
identificar armários específicos onde se colocam equipamentos de rede.
Estes equipamentos diferem em altura e profundidade, podem ser mais/menos altos
ou mais/menos profundos conforme o equipamento que será colocado no seu interior
Escolhemos para utilizar o armário - Rack de armário 9u 19 sohorackrackmatic e inferior 300.

5. Esteiras
Não se usou esteiras neste projecto porque o seu custo seria superior em relação ao
projecto em questão
Tomadas de rede
As tomadas de rede são o local onde se encaixam os cabos de rede. Representam
basicamente um local de terminação de uma rede estruturada.
Caracterização do equipamento activo
Router/Modem
É um equipamento de interligação entre redes distintas. Estas redes podem coexistir numa
empresa, numa organização ou numa escola
Escolhemos por utilizar o router D-link DIR 600.
Switch
Permite interligar vários equipamentos de rede mas não prejudica a performance da rede tal
como acontecia com o hub. Os switchs podem ter interfaces de rede eléctrica ou óptica bem
como operar a várias velocidades. Alguns switchs têm a capacidade de criar redes virtuais que
são importantes quando se pretende separar o tráfego de uma rede
Escolhemos para utilizar o D-Link DGS-3100 que tem 48 portas, 2 portas empilháveis HDMI de
alta velocidade incorporadas, até 6 unidades por pilha, Até 15.4W PoE por porta (especificação
IEEE 802.3af), máximo 370W, Funcionalidades de segurança e QoS alargadas, incluindo o
SafeguardEngine™ da D-Link
Access Point
Tem a função de espalhar pelo ar um sinal de rede para zonas onde não existe rede com fios,
ou simplesmente para criar uma alternativa à rede com fios

6. Configurações do equipamento activo
Router e AP:
Modelo – D-link DIR600
Nome do ponto de acesso- Rede ProjFinal
Password – TWS1DVPQAZ5XS
Segurança –WPA2

7. PLANTA DA SALA
Patch
Panel
Switch
Nome Rede: ProjFinal
Modem Access Point Password: TWS1DVP
Segurança: WPA2
As tomadas irão ligar-se no bastidor no No menu Configurações do
patchpanel na parte de trás e na sua parte router, entrar em Configurações
frontal sairão patchcords que ligam ao switch, do LAN -> Servidor DHCP e verificar
switch temos de ligar um cabo STP ou UTP a se este está activo , se não
porta LAN do Modem. estiver activado ligar
manualmente.
