1. António Teixeira GR

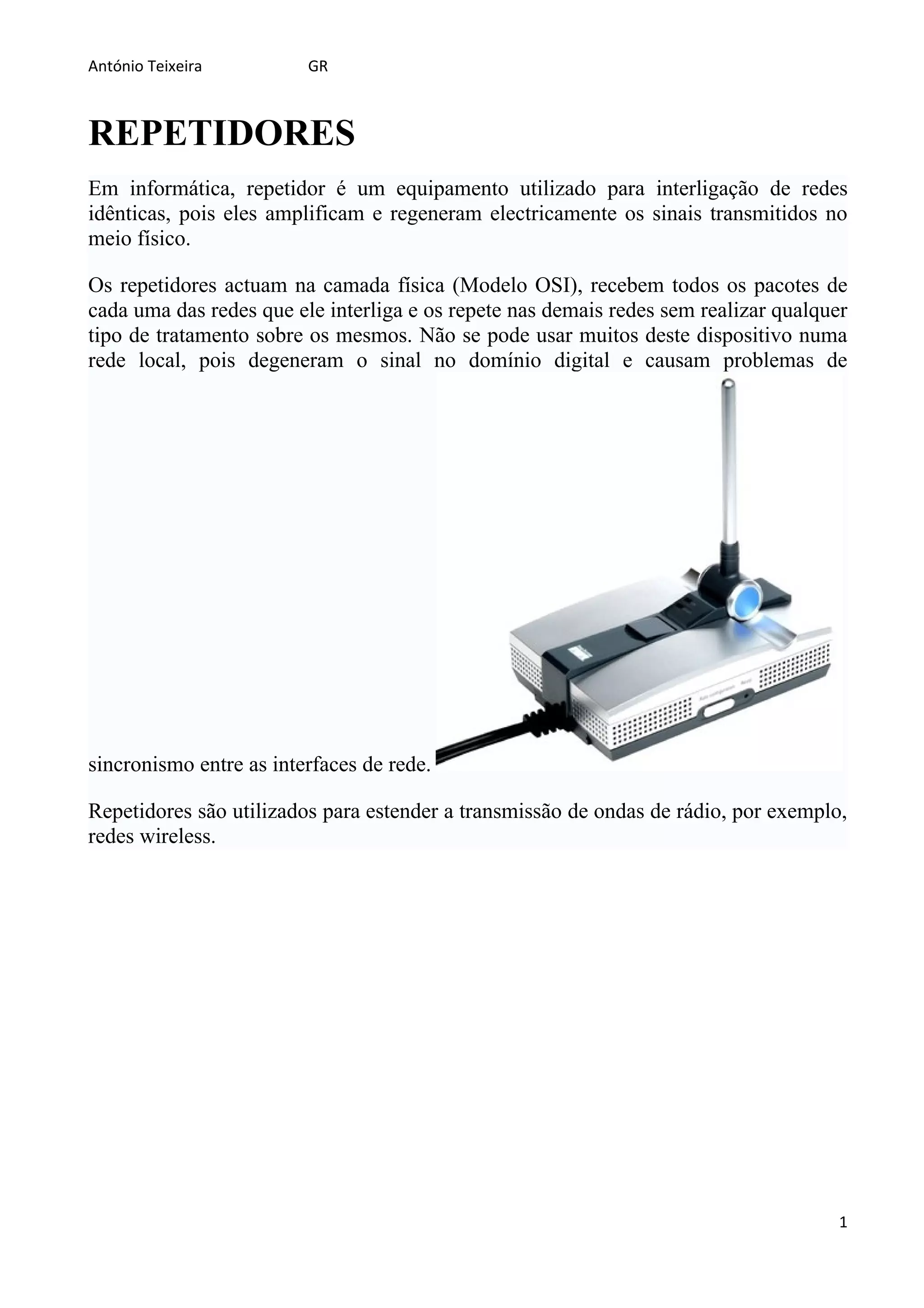

REPETIDORES
Em informática, repetidor é um equipamento utilizado para interligação de redes
idênticas, pois eles amplificam e regeneram electricamente os sinais transmitidos no
meio físico.
Os repetidores actuam na camada física (Modelo OSI), recebem todos os pacotes de
cada uma das redes que ele interliga e os repete nas demais redes sem realizar qualquer
tipo de tratamento sobre os mesmos. Não se pode usar muitos deste dispositivo numa
rede local, pois degeneram o sinal no domínio digital e causam problemas de
sincronismo entre as interfaces de rede.
Repetidores são utilizados para estender a transmissão de ondas de rádio, por exemplo,
redes wireless.
1

2. António Teixeira GR
A desvantagem de um repetidor é que ele não pode filtrar o tráfego da rede. Um bit
visto numa porta de repetidor, é enviado por todas as outras portas. À medida que mais
e mais nós são acrescentados à rede, os níveis de tráfego aumentam. Como resultado,
uma rede com muitos repetidores poderia ter um desempenho abaixo de óptimo
HUB
Um hub é um elemento material que permite concentrar o tráfego rede que provém de
vários hóspedes, e gerar de novo o sinal. O hub é assim uma entidade que possui
diversas portas (possui tantas portas quantas as máquinas que pode ligar entre elas,
geralmente 4, 8, 16 ou 32). O seu único objectivo é recuperar os dados binários que
chegam a uma porta e difundi-los para o conjunto das portas. Da mesma maneira que o
repetidor, o hub opera ao nível 1 do modelo OSI, e esta é a razão pela qual às vezes é
chamado “repetidor multiports”.
O hub permite assim ligar várias
máquinas entre elas, às vezes dispostas
em estrela, daí o nome de hub (que
significa centro de roda em inglês), para
ilustrar o facto de que se trata do ponto de
passagem das comunicações das
diferentes máquinas.
2

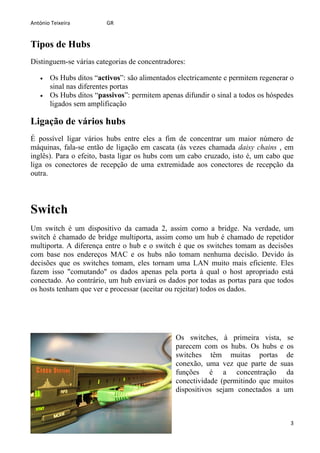

3. António Teixeira GR
Tipos de Hubs
Distinguem-se várias categorias de concentradores:
• Os Hubs ditos “activos”: são alimentados electricamente e permitem regenerar o
sinal nas diferentes portas
• Os Hubs ditos “passivos”: permitem apenas difundir o sinal a todos os hóspedes
ligados sem amplificação
Ligação de vários hubs
É possível ligar vários hubs entre eles a fim de concentrar um maior número de
máquinas, fala-se então de ligação em cascata (às vezes chamada daisy chains , em
inglês). Para o efeito, basta ligar os hubs com um cabo cruzado, isto é, um cabo que
liga os conectores de recepção de uma extremidade aos conectores de recepção da
outra.
Switch
Um switch é um dispositivo da camada 2, assim como a bridge. Na verdade, um
switch é chamado de bridge multiporta, assim como um hub é chamado de repetidor
multiporta. A diferença entre o hub e o switch é que os switches tomam as decisões
com base nos endereços MAC e os hubs não tomam nenhuma decisão. Devido às
decisões que os switches tomam, eles tornam uma LAN muito mais eficiente. Eles
fazem isso "comutando" os dados apenas pela porta à qual o host apropriado está
conectado. Ao contrário, um hub enviará os dados por todas as portas para que todos
os hosts tenham que ver e processar (aceitar ou rejeitar) todos os dados.
Os switches, à primeira vista, se
parecem com os hubs. Os hubs e os
switches têm muitas portas de
conexão, uma vez que parte de suas
funções é a concentração da
conectividade (permitindo que muitos
dispositivos sejam conectados a um
3

4. António Teixeira GR
ponto na rede). A diferença entre um hub e um switch é o que acontece dentro do
dispositivo.
A finalidade de um switch é concentrar a conectividade, ao mesmo tempo tornando a
transmissão de dados mais eficiente. Por hora, pense no switch como algo capaz de
combinar a conectividade de um hub com a regulamentação do tráfego de uma bridge
em cada porta. Ele comuta os quadros das portas de entrada (interfaces) para as portas
de saída, enquanto fornece a cada porta a largura de banda completa (a velocidade da
transmissão de dados no backbone da rede).
Um switch Ethernet tem muitas vantagens, como permitir que vários usuários se
comuniquem paralelamente através do uso de circuitos virtuais e de segmentos de rede
dedicados em um ambiente livre de colisões. Isso maximiza a largura de banda
disponível em um meio compartilhado. Outra vantagem é que mudar para um
ambiente de LAN comutada é muito económico porque o cabeamento e o hardware
existentes podem ser usados mais de uma vez. Por último, os administradores da rede
têm grande flexibilidade em gestão de rede através da eficácia do switch e do software
para configurar a LAN.
4

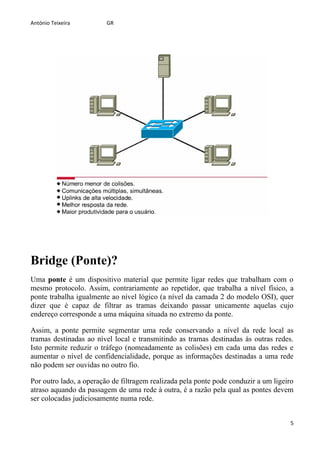

5. António Teixeira GR
Bridge (Ponte)?
Uma ponte é um dispositivo material que permite ligar redes que trabalham com o
mesmo protocolo. Assim, contrariamente ao repetidor, que trabalha a nível físico, a
ponte trabalha igualmente ao nível lógico (a nível da camada 2 do modelo OSI), quer
dizer que é capaz de filtrar as tramas deixando passar unicamente aquelas cujo
endereço corresponde a uma máquina situada no extremo da ponte.
Assim, a ponte permite segmentar uma rede conservando a nível da rede local as
tramas destinadas ao nível local e transmitindo as tramas destinadas às outras redes.
Isto permite reduzir o tráfego (nomeadamente as colisões) em cada uma das redes e
aumentar o nível de confidencialidade, porque as informações destinadas a uma rede
não podem ser ouvidas no outro fio.
Por outro lado, a operação de filtragem realizada pela ponte pode conduzir a um ligeiro
atraso aquando da passagem de uma rede à outra, é a razão pela qual as pontes devem
ser colocadas judiciosamente numa rede.
5

6. António Teixeira GR
Uma ponte serve habitualmente para transitar pacotes entre duas redes do mesmo tipo.
Resumo sobre Bridge
o Mais inteligente que um hub. Analisa pacotes que chegam e os encaminha
ou ignora baseado em informações de endereçamento.
6

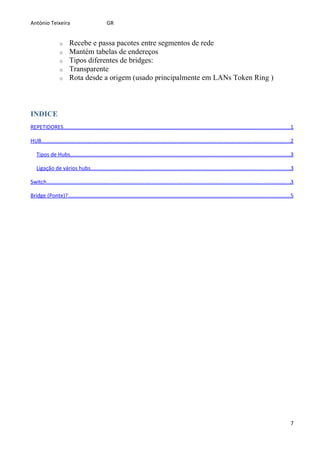

7. António Teixeira GR
o Recebe e passa pacotes entre segmentos de rede
o Mantém tabelas de endereços
o Tipos diferentes de bridges:
o Transparente
o Rota desde a origem (usado principalmente em LANs Token Ring )
INDICE
REPETIDORES......................................................................................................................................................1
HUB.....................................................................................................................................................................2
Tipos de Hubs..................................................................................................................................................3
Ligação de vários hubs....................................................................................................................................3
Switch..................................................................................................................................................................3
Bridge (Ponte)?...................................................................................................................................................5
7
