1. Meios de transmissão
Escola Gil Vicente
Prof.: Filipe Pereira
FEITO POR PETRO
ANDRIYKO Nº13, 11ºGI

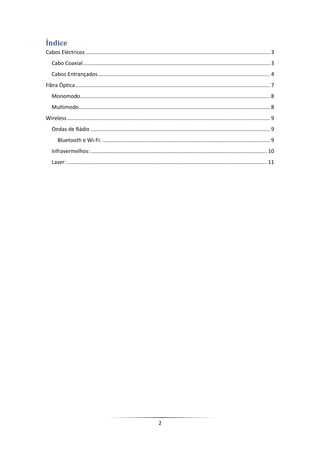

2. Índice
Cabos Eléctricos ............................................................................................................................ 3
Cabo Coaxial .............................................................................................................................. 3
Cabos Entrançados .................................................................................................................... 4
Fibra Óptica ................................................................................................................................... 7
Monomodo................................................................................................................................ 8
Multimodo................................................................................................................................. 8
Wireless ......................................................................................................................................... 9
Ondas de Rádio ......................................................................................................................... 9
Bluetooth e Wi-Fi: ................................................................................................................. 9
Infravermelhos: ....................................................................................................................... 10
Laser: ....................................................................................................................................... 11
2

3. Meios de Transmissão
Cabos Eléctricos
Cabo Coaxial

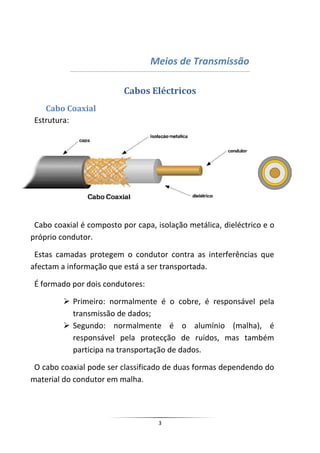

Estrutura:
Cabo coaxial é composto por capa, isolação metálica, dieléctrico e o
próprio condutor.
Estas camadas protegem o condutor contra as interferências que
afectam a informação que está a ser transportada.
É formado por dois condutores:
 Primeiro: normalmente é o cobre, é responsável pela
transmissão de dados;
 Segundo: normalmente é o alumínio (malha), é
responsável pela protecção de ruídos, mas também
participa na transportação de dados.
O cabo coaxial pode ser classificado de duas formas dependendo do
material do condutor em malha.
3

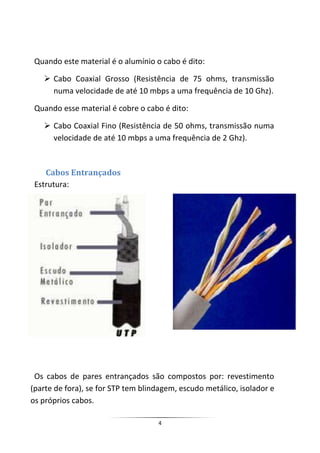

4. Quando este material é o alumínio o cabo é dito:
 Cabo Coaxial Grosso (Resistência de 75 ohms, transmissão
numa velocidade de até 10 mbps a uma frequência de 10 Ghz).
Quando esse material é cobre o cabo é dito:
 Cabo Coaxial Fino (Resistência de 50 ohms, transmissão numa
velocidade de até 10 mbps a uma frequência de 2 Ghz).
Cabos Entrançados
Estrutura:
Os cabos de pares entrançados são compostos por: revestimento
(parte de fora), se for STP tem blindagem, escudo metálico, isolador e
os próprios cabos.
4

5. Estas camadas protegem o cabo contra as interferências e permitem
que os cabos tenham o angulo da curvatura maior.

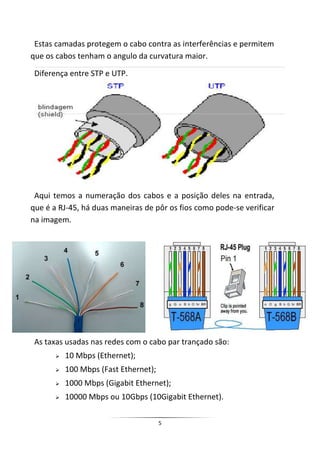

Diferença entre STP e UTP.
Aqui temos a numeração dos cabos e a posição deles na entrada,
que é a RJ-45, há duas maneiras de pôr os fios como pode-se verificar
na imagem.
As taxas usadas nas redes com o cabo par trançado são:
 10 Mbps (Ethernet);
 100 Mbps (Fast Ethernet);
 1000 Mbps (Gigabit Ethernet);
 10000 Mbps ou 10Gbps (10Gigabit Ethernet).
5

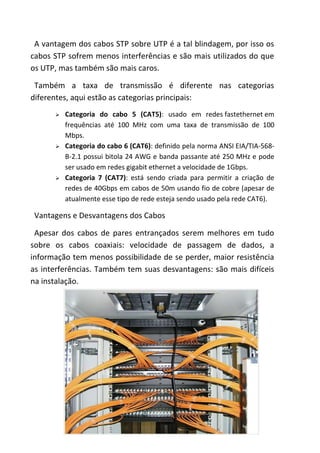

6. A vantagem dos cabos STP sobre UTP é a tal blindagem, por isso os
cabos STP sofrem menos interferências e são mais utilizados do que
os UTP, mas também são mais caros.
Também a taxa de transmissão é diferente nas categorias
diferentes, aqui estão as categorias principais:
 Categoria do cabo 5 (CAT5): usado em redes fastethernet em
frequências até 100 MHz com uma taxa de transmissão de 100
Mbps.
 Categoria do cabo 6 (CAT6): definido pela norma ANSI EIA/TIA-568-
B-2.1 possui bitola 24 AWG e banda passante até 250 MHz e pode
ser usado em redes gigabit ethernet a velocidade de 1Gbps.
 Categoria 7 (CAT7): está sendo criada para permitir a criação de
redes de 40Gbps em cabos de 50m usando fio de cobre (apesar de
atualmente esse tipo de rede esteja sendo usado pela rede CAT6).
Vantagens e Desvantagens dos Cabos
Apesar dos cabos de pares entrançados serem melhores em tudo
sobre os cabos coaxiais: velocidade de passagem de dados, a
informação tem menos possibilidade de se perder, maior resistência
as interferências. Também tem suas desvantagens: são mais difíceis
na instalação.
6

7. Fibra Óptica
Estrutura:

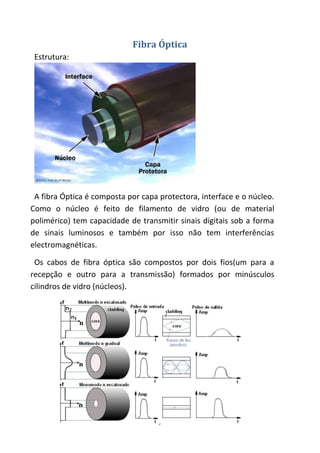

A fibra Óptica é composta por capa protectora, interface e o núcleo.
Como o núcleo é feito de filamento de vidro (ou de material
polimérico) tem capacidade de transmitir sinais digitais sob a forma
de sinais luminosos e também por isso não tem interferências
electromagnéticas.
Os cabos de fibra óptica são compostos por dois fios(um para a
recepção e outro para a transmissão) formados por minúsculos
cilindros de vidro (núcleos).
7

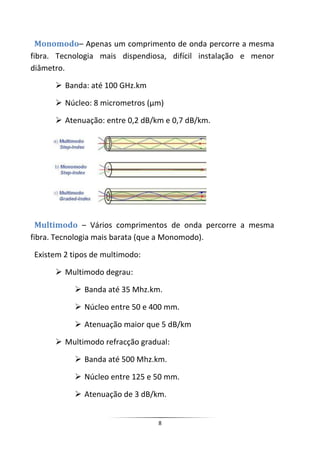

8. Monomodo– Apenas um comprimento de onda percorre a mesma
fibra. Tecnologia mais dispendiosa, difícil instalação e menor
diâmetro.
 Banda: até 100 GHz.km
 Núcleo: 8 micrometros (µm)
 Atenuação: entre 0,2 dB/km e 0,7 dB/km.
Multimodo – Vários comprimentos de onda percorre a mesma
fibra. Tecnologia mais barata (que a Monomodo).
Existem 2 tipos de multimodo:
 Multimodo degrau:
 Banda até 35 Mhz.km.
 Núcleo entre 50 e 400 mm.
 Atenuação maior que 5 dB/km
 Multimodo refracção gradual:
 Banda até 500 Mhz.km.
 Núcleo entre 125 e 50 mm.
 Atenuação de 3 dB/km.
8

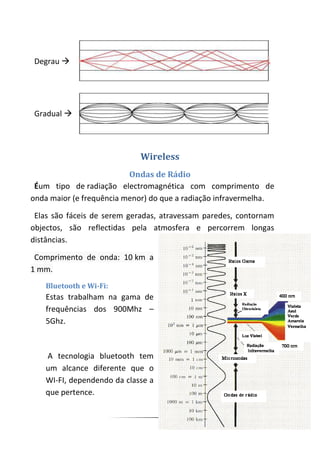

9. Degrau 
Gradual 
Wireless
Ondas de Rádio
Éum tipo de radiação electromagnética com comprimento de
onda maior (e frequência menor) do que a radiação infravermelha.
Elas são fáceis de serem geradas, atravessam paredes, contornam
objectos, são reflectidas pela atmosfera e percorrem longas
distâncias.
Comprimento de onda: 10 km a
1 mm.
Bluetooth e Wi-Fi:
Estas trabalham na gama de
frequências dos 900Mhz –
5Ghz.
A tecnologia bluetooth tem
um alcance diferente que o
WI-FI, dependendo da classe a
que pertence.
9

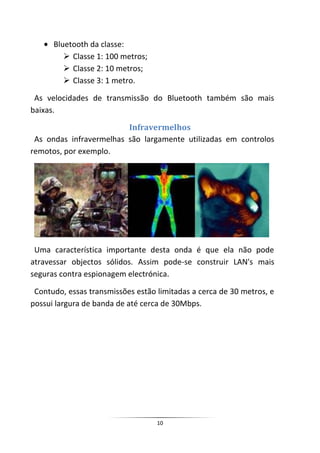

10. Bluetooth da classe:
 Classe 1: 100 metros;
 Classe 2: 10 metros;
 Classe 3: 1 metro.
As velocidades de transmissão do Bluetooth também são mais
baixas.
Infravermelhos
As ondas infravermelhas são largamente utilizadas em controlos
remotos, por exemplo.
Uma característica importante desta onda é que ela não pode
atravessar objectos sólidos. Assim pode-se construir LAN's mais
seguras contra espionagem electrónica.
Contudo, essas transmissões estão limitadas a cerca de 30 metros, e
possui largura de banda de até cerca de 30Mbps.
10

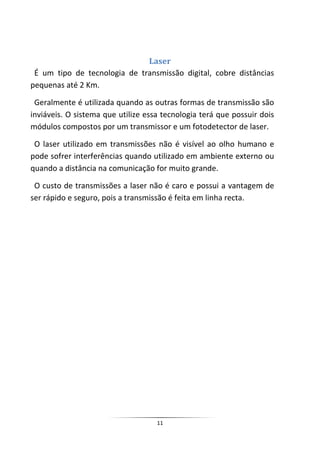

11. Laser
É um tipo de tecnologia de transmissão digital, cobre distâncias
pequenas até 2 Km.
Geralmente é utilizada quando as outras formas de transmissão são
inviáveis. O sistema que utilize essa tecnologia terá que possuir dois
módulos compostos por um transmissor e um fotodetector de laser.
O laser utilizado em transmissões não é visível ao olho humano e
pode sofrer interferências quando utilizado em ambiente externo ou
quando a distância na comunicação for muito grande.
O custo de transmissões a laser não é caro e possui a vantagem de
ser rápido e seguro, pois a transmissão é feita em linha recta.
11
