1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitectura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
Equipamento passivo é equipamento que não codifica, sobretudo é associado a cablagem, ou
seja cabos eléctricos e ópticos. Repetidores, tomadas, fichas, e transievers também pertencem
a essa categoria.
Fichas: podem ser em plástico ou revestidas por uma superfície metálica, permitem a condução da
corrente de um extremo ao outro do cabo, pelo que são apropriadas para serem aplicadas a
cabos STP, as fichas plásticas devem ser aplicadas apenas a cabos UTP.
Cabos: podem ser cabo eléctricos (Coaxiais e pares trançados) ou cabos óticos (multimodo e
monomodo).
Tomadas: são o local onde se encaixam os cabos de rede e representam o local de terminação de
uma rede estruturada.
Transceiver: estes convertem os impulsos eléctricos ou vice-versa.
Repetidores: é um equipamento de interligação que permite aumentar a extensão de uma rede.
.· Fishas (As fishas podem ser totalmente em plástico ou revestidas por uma superfície
metálica);
· Tomadas (são o local onde se encaixam os cabos de rede);
· Conversor eletro/ótico– Transceivers (uma parte da transmissão assegurada por
cabos eléctricos e outra parte por cabos óticos);
· Repetidores (é um equipamento de interligação que permite aumentar a extensão de
uma rede);
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
São cabos eléctricos e cabos ópticos.
3. Preenche os espaços:

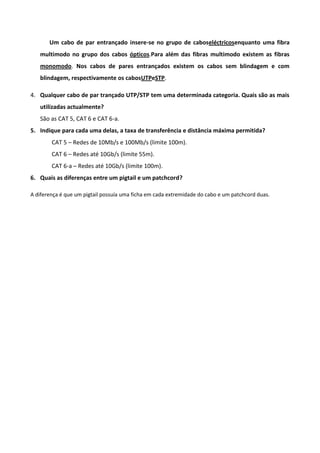

2. Um cabo de par entrançado insere-se no grupo de caboseléctricosenquanto uma fibra
multimodo no grupo dos cabos ópticos.Para além das fibras multimodo existem as fibras
monomodo. Nos cabos de pares entrançados existem os cabos sem blindagem e com
blindagem, respectivamente os cabosUTPeSTP.
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
São as CAT 5, CAT 6 e CAT 6-a.
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
CAT 5 – Redes de 10Mb/s e 100Mb/s (limite 100m).
CAT 6 – Redes até 10Gb/s (limite 55m).
CAT 6-a – Redes até 10Gb/s (limite 100m).
6. Quais as diferenças entre um pigtail e um patchcord?
A diferença é que um pigtail possuía uma ficha em cada extremidade do cabo e um patchcord duas.
