VLAN permite dividir logicamente uma rede física em várias sub-redes virtuais. As VLANs operam nas camadas 2 e 3 do modelo OSI e fornecem controle de broadcast, aumento de segurança e escalabilidade. Os switches utilizam software para configurar as portas como tagged ou untagged em cada VLAN.

1. VLAN

2. VLAN(IEEE 802.1Q)
• Uma VLAN é um agrupamento lógico de dispositivos ou
usuários que podem ser agrupados por função,
departamento ou aplicativo, independentemente da
localização de seus segmentos físicos.
• A configuração da VLAN é feita no switch através de
software.
• Não são padronizadas e requerem o uso de software
proprietário do fornecedor do switch.
• Segmentam a infraestrutura física da LAN logicamente em
diferentes sub-redes (ou domínios de broadcast para a
Ethernet).
• Os quadros de broadcast são comutados entre portas
dentro de uma mesma VLAN

3. Características de VLAN
• As VLANs operam na camada 2 e na camada 3 do
modelo de referência OSI.
• A comunicação entre as VLANs é fornecida pelo
roteamento da camada 3.
• Proporcionam um método para controlar os
broadcasts da rede.
• Podem aumentar a segurança da rede definindo
quais nós da rede podem se comunicar com os
outros.

4. BRIDGE
Traditional Bridged LANs
Backbone
BRIDGE BRIDGE
Single Layer 2 broadcast domain

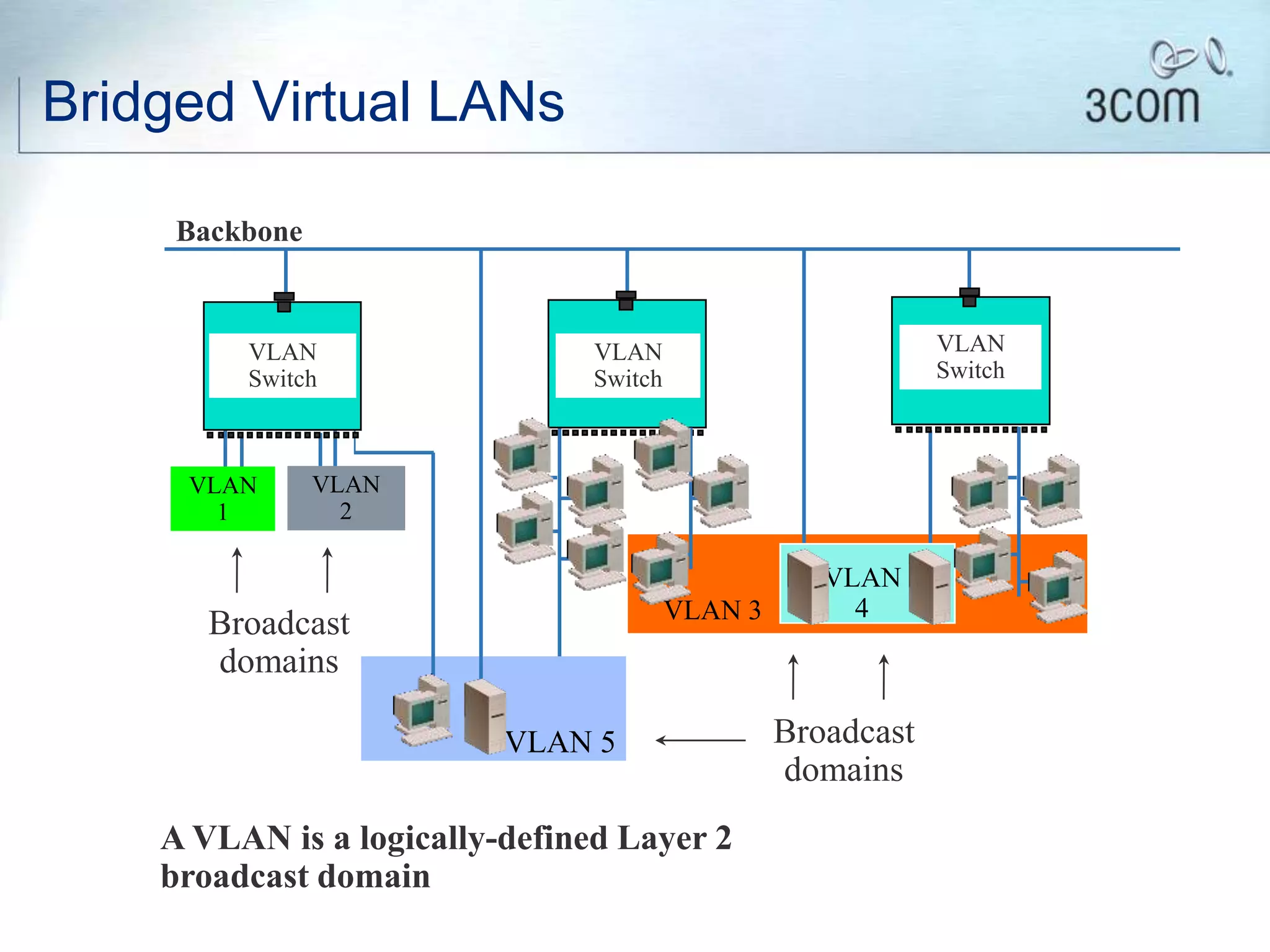

5. Bridged Virtual LANs
A VLAN is a logically-defined Layer 2
broadcast domain
Broadcast
domains
VLAN
1
VLAN
2
VLAN 3
VLAN 5
VLAN
4
VLAN
Switch
VLAN
Switch
VLAN
Switch
Broadcast
domains
Backbone

6. Benefits of VLANs
• Improve performance:
– Broadcast domain control
– Broadcast storm prevention
– Scalability
• Improve manageability:
– Reduce cycle time for changes
• Improve security:
– Access control

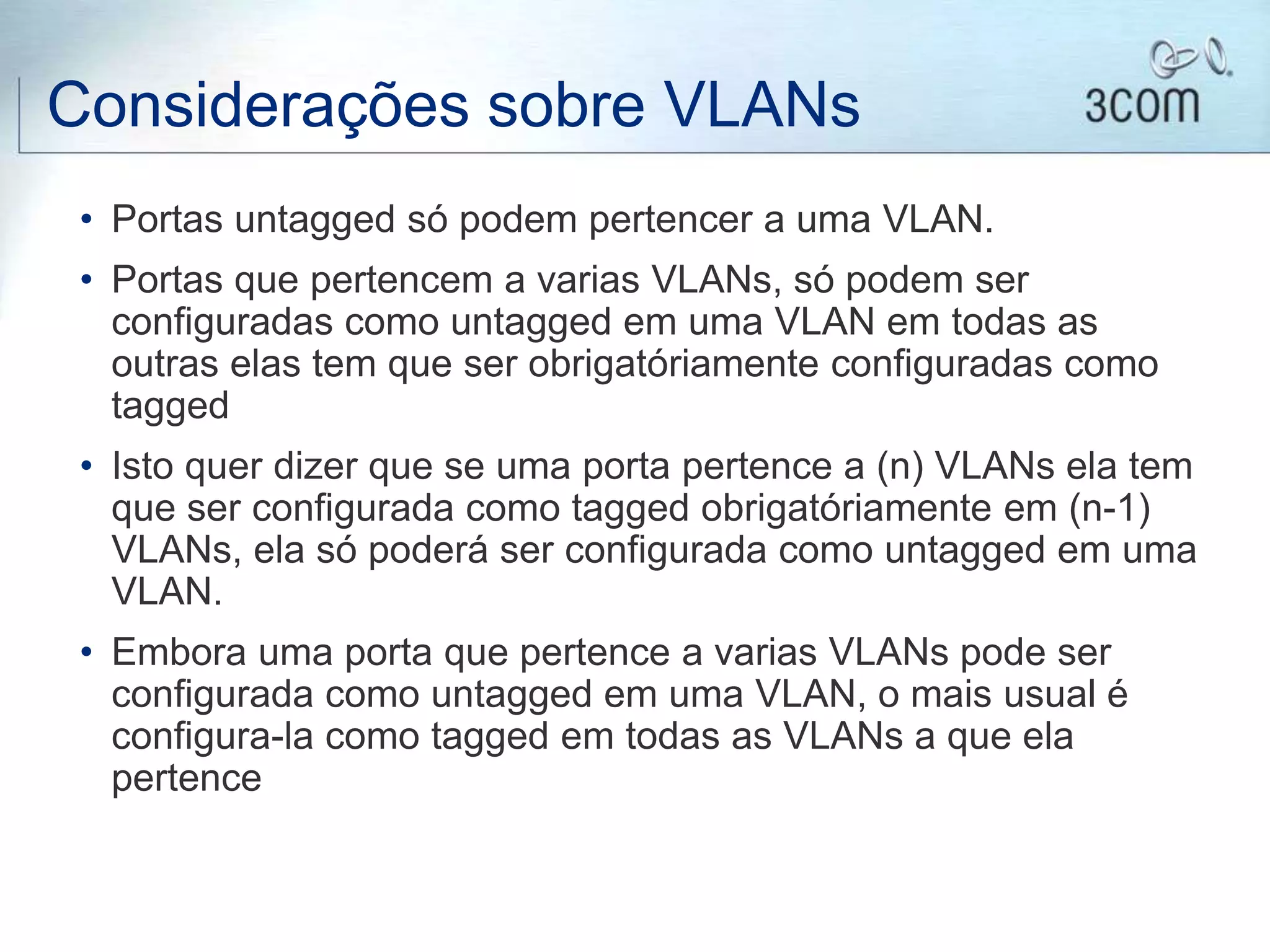

7. Considerações sobre VLANs
• Portas untagged só podem pertencer a uma VLAN.
• Portas que pertencem a varias VLANs, só podem ser
configuradas como untagged em uma VLAN em todas as
outras elas tem que ser obrigatóriamente configuradas como
tagged
• Isto quer dizer que se uma porta pertence a (n) VLANs ela tem
que ser configurada como tagged obrigatóriamente em (n-1)
VLANs, ela só poderá ser configurada como untagged em uma
VLAN.
• Embora uma porta que pertence a varias VLANs pode ser
configurada como untagged em uma VLAN, o mais usual é
configura-la como tagged em todas as VLANs a que ela
pertence

8. Operação das Vlans
Regras
B
Switch 1 Switch 2
A
Vlan 2
Vlan 3
Pacote
ethernet
Porta
Untagged
Pacote recebe tag
quando entra na
VLAN
2
Porta
Tagged na
VLAN 2
Pacote mantem Tag porque a
porta esta configurada na
VLAN 2 como Tagged
Porta
Tagged na
VLAN 2
Pacote é aceito e mantem Tag
porque a porta esta
configurada na VLAN 2 como
Tagged e o Tag coincide com
o do pacote
Porta
Untagged
Pacote tem o Tag removido porque a porta esta
configurada como Untagged nesta VLAN e o
pacote é aceito normalmente no Computador

9. Operação das Vlans
Regras
B
Switch 1 Switch 2
A
Vlan 2
Vlan 3

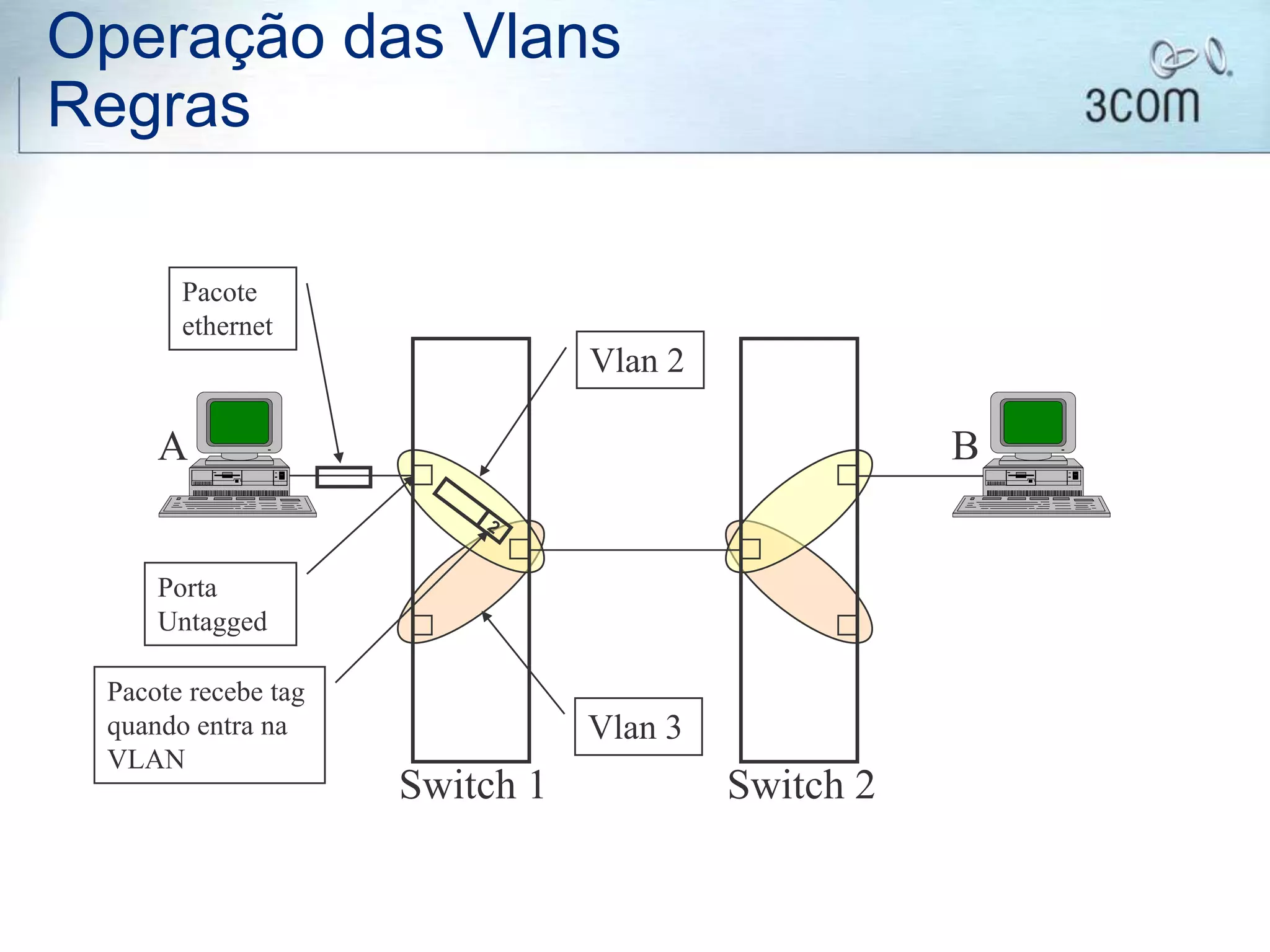

10. Operação das Vlans
Regras
B
Switch 1 Switch 2
A
Vlan 2
Vlan 3
Pacote
ethernet
Porta
Untagged
Pacote recebe tag
quando entra na
VLAN

11. Operação das Vlans
Regras
B
Switch 1 Switch 2
A
2
Porta
Tagged na
VLAN 2
Pacote mantem Tag porque a
porta esta configurada na
VLAN 2 como Tagged

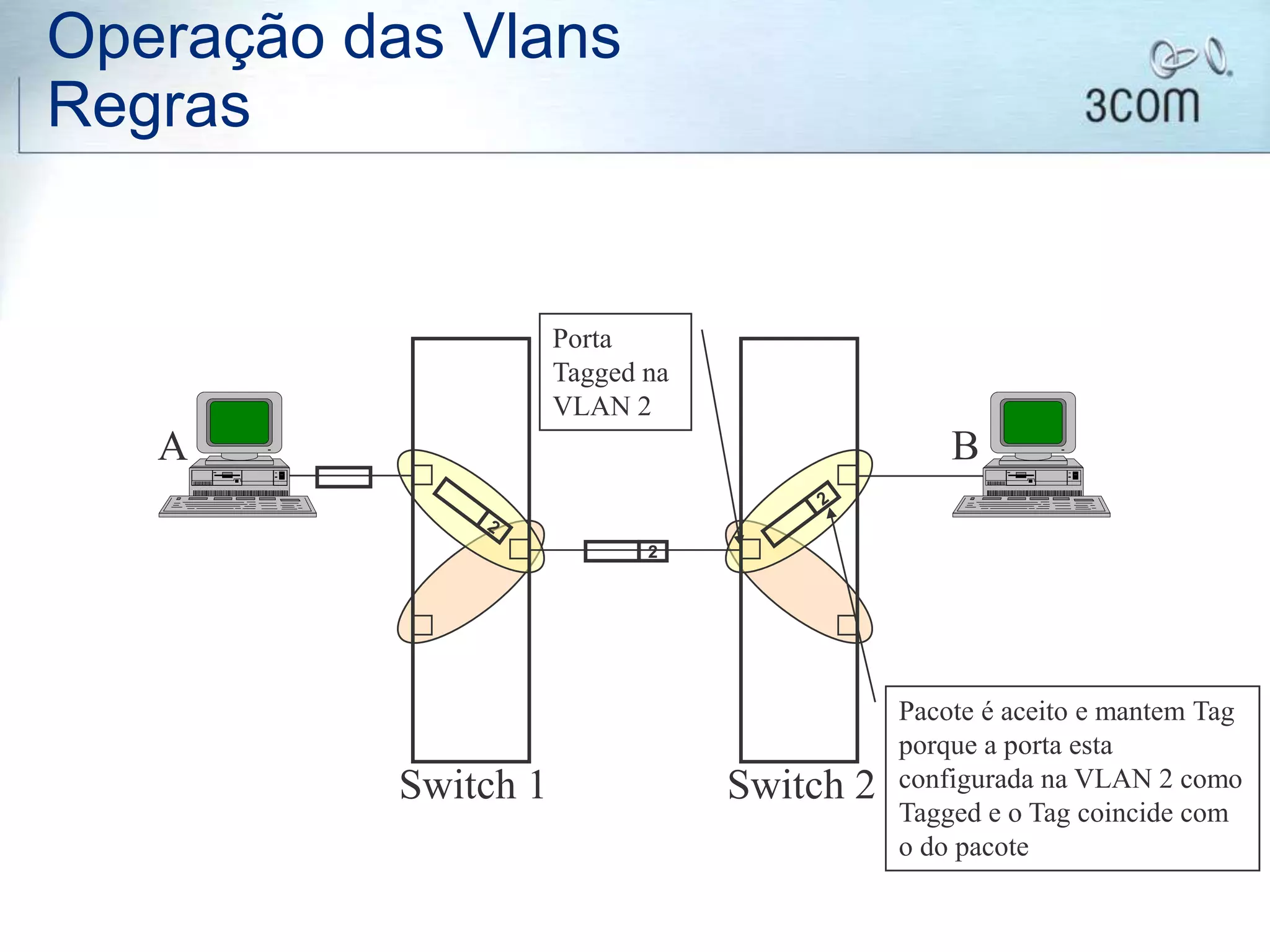

12. Operação das Vlans
Regras
B
Switch 1 Switch 2
A
2
Porta
Tagged na
VLAN 2
Pacote é aceito e mantem Tag
porque a porta esta
configurada na VLAN 2 como
Tagged e o Tag coincide com
o do pacote

13. Operação das Vlans
Regras
B
Switch 1 Switch 2
A
2
Porta
Untagged
Pacote tem o Tag removido porque a porta esta
configurada como Untagged nesta VLAN e o
pacote é aceito normalmente no Computador

14. IP
VLAN 1
Bridge
engine
158.101.100.0 158.101.20.0 158.101.30.0
IP VLAN 1 IP VLAN 2 IP VLAN 3
• Redes IP
podem conter
multiplas portas
• Trafego dentro de
uma rede IP é
chaveado
• Trafego entre
diferentes redes
IP é roteado
Enet
MAC
Enet
MAC
Enet
MAC
Enet
MAC
Enet
MAC
Enet
MAC
Router engine
IP VLAN 2 IP VLAN 3
Router
interfaces
Roteamento
