1. Profº Francisco Simão Física
Escola Estadual Profº Hilton Reis Santos
Nome: ___________________________________________ nº. ______________ Série 3ª____
ATD____ Data___ /____20___

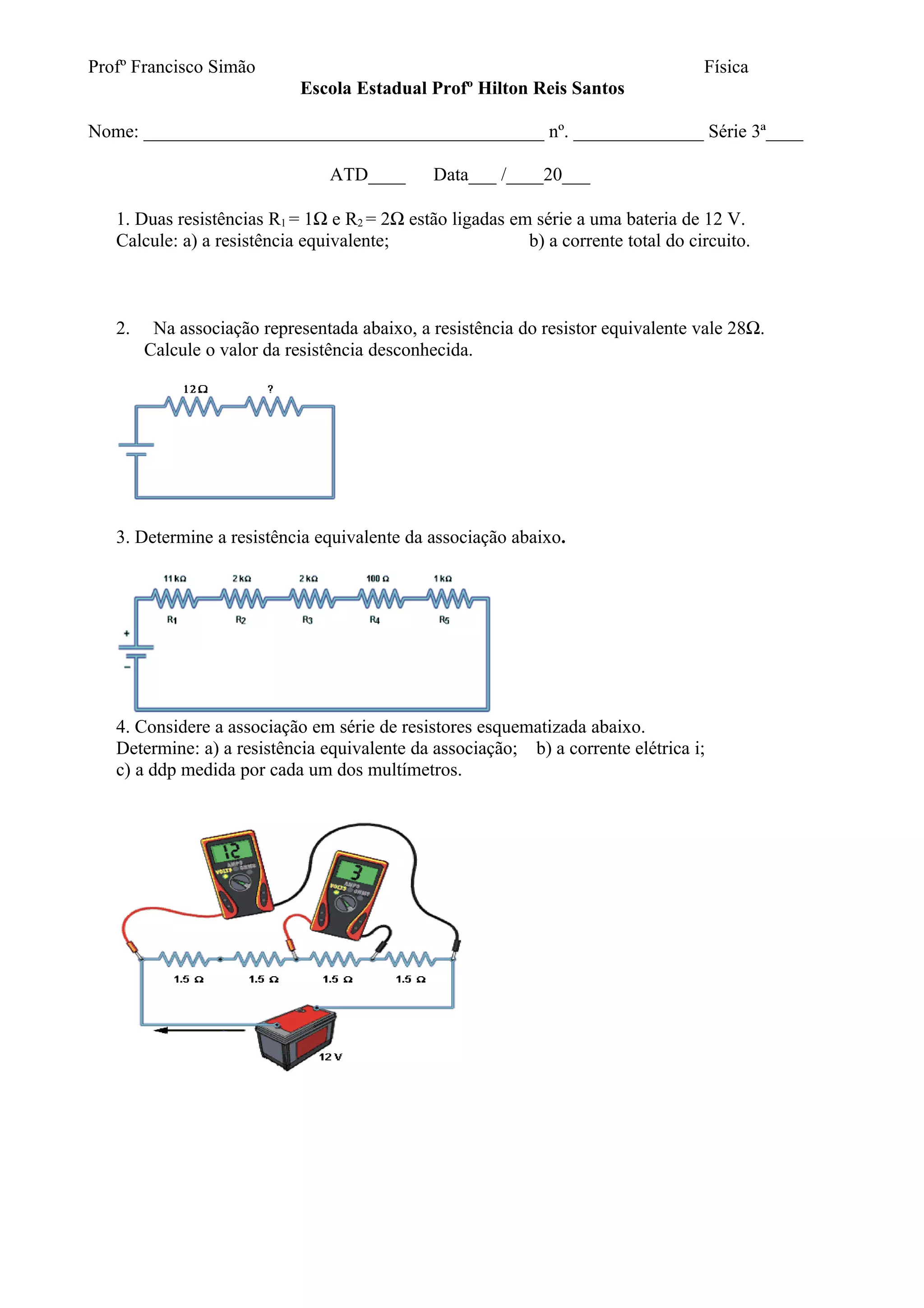

1. Duas resistências R1 = 1Ω e R2 = 2Ω estão ligadas em série a uma bateria de 12 V.
Calcule: a) a resistência equivalente; b) a corrente total do circuito.
2. Na associação representada abaixo, a resistência do resistor equivalente vale 28Ω.
Calcule o valor da resistência desconhecida.
3. Determine a resistência equivalente da associação abaixo.
4. Considere a associação em série de resistores esquematizada abaixo.
Determine: a) a resistência equivalente da associação; b) a corrente elétrica i;
c) a ddp medida por cada um dos multímetros.

2. Profº Francisco Simão Física

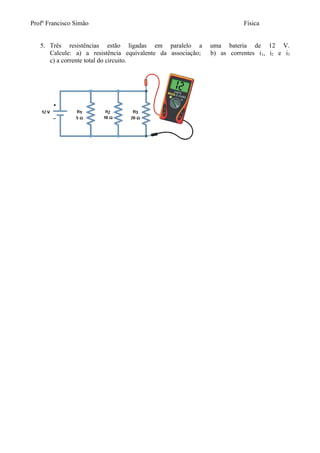

5. Três resistências estão ligadas em paralelo a uma bateria de 12 V.
Calcule: a) a resistência equivalente da associação; b) as correntes i 1, i2 e i3
c) a corrente total do circuito.
