O documento contém 5 exercícios sobre circuitos elétricos envolvendo resistências em série e paralelo. Os exercícios incluem calcular resistência equivalente, corrente total e valores de resistência desconhecidos.

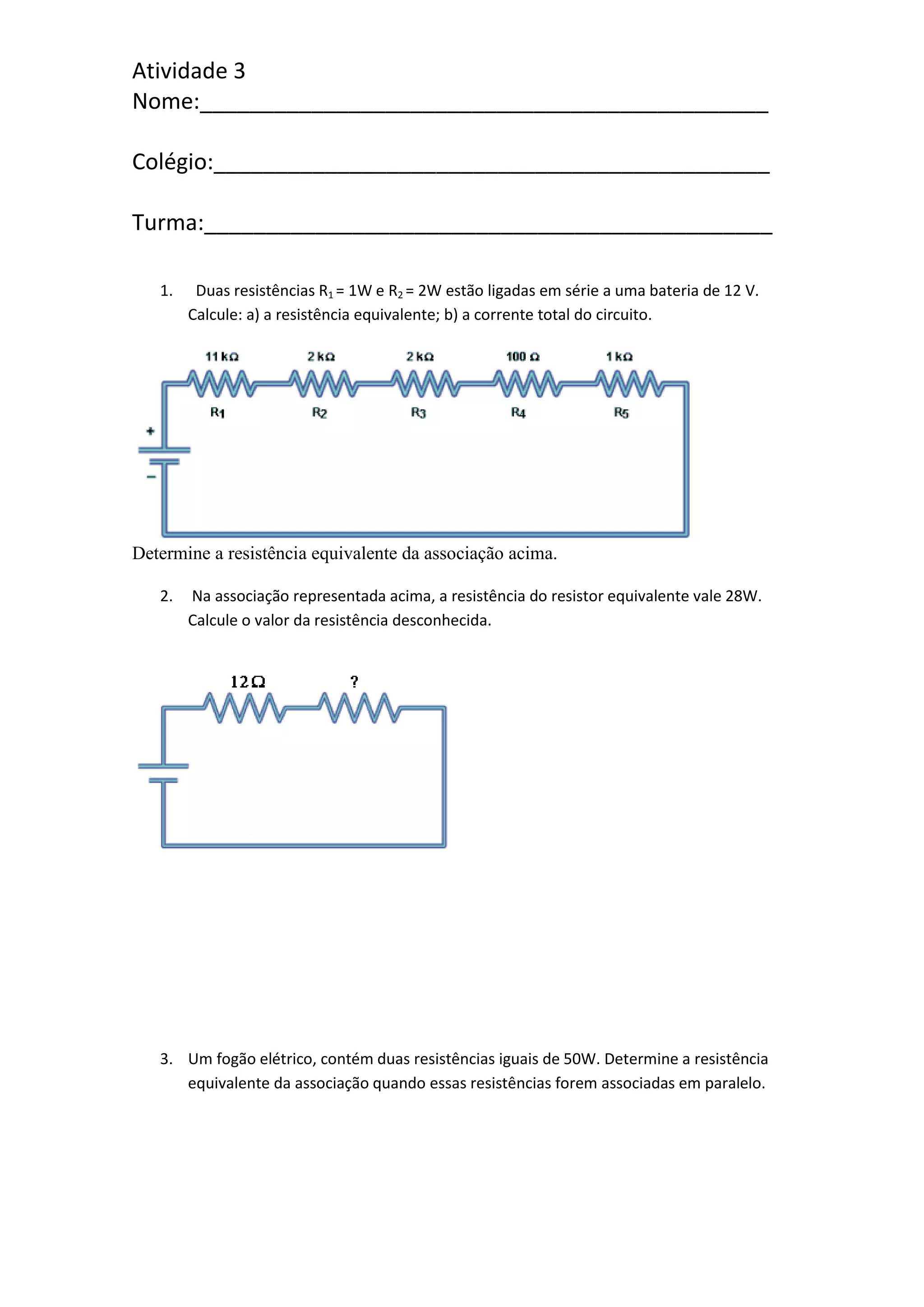

1. Atividade 3
Nome:______________________________________________
Colégio:_____________________________________________
Turma:______________________________________________
1. Duas resistências R1 = 1W e R2 = 2W estão ligadas em série a uma bateria de 12 V.
Calcule: a) a resistência equivalente; b) a corrente total do circuito.
Determine a resistência equivalente da associação acima.
2. Na associação representada acima, a resistência do resistor equivalente vale 28W.
Calcule o valor da resistência desconhecida.
3. Um fogão elétrico, contém duas resistências iguais de 50W. Determine a resistência
equivalente da associação quando essas resistências forem associadas em paralelo.

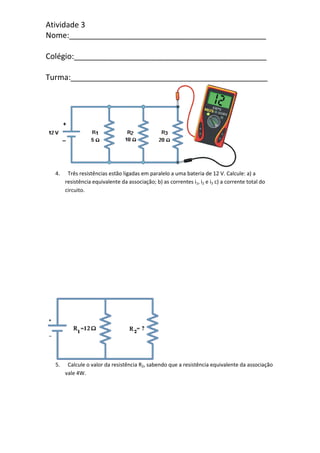

2. Atividade 3
Nome:______________________________________________
Colégio:_____________________________________________
Turma:______________________________________________
4. Três resistências estão ligadas em paralelo a uma bateria de 12 V. Calcule: a) a
resistência equivalente da associação; b) as correntes i1, i2 e i3 c) a corrente total do
circuito.
5. Calcule o valor da resistência R2, sabendo que a resistência equivalente da associação
vale 4W.
