O documento fornece informações sobre um treinamento de segurança realizado em dezembro de 2019 pela Protege, apresentando fluxogramas dos sistemas de caldeiras mistas e fluxos de vapor, água e bagaço.

1. Protege
DIVISÃO DE TREINAMENTOS
Treinamento de Segurança
Realização
Dezembro/2019
Autor: Clinaldo Guedes da Silva
Instrutores: Alexandre Athayde, Clinaldo Guedes,
Michell Pontes e Rogério Pinto.
Fone: (81) 4109-0021 / (81) 99914-4646
E-mail: clinaldo@protegesms.com
Site – www.protegesms.com

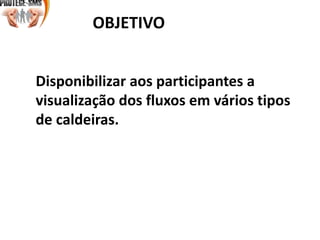

2. OBJETIVO
OBJETIVO
Disponibilizar aos participantes a
visualização dos fluxos em vários tipos
de caldeiras.

3. OBJETIVO

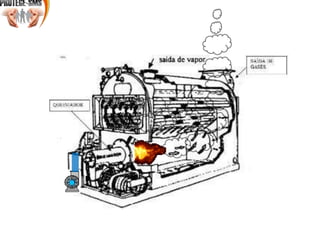

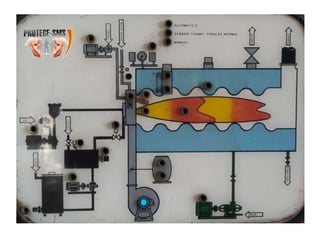

PARTIDA
PARTIDA
PARTIDA

6. Caldeira Mista

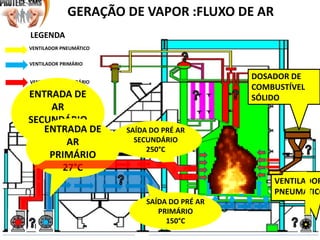

7. GERAÇÃO DE VAPOR :FLUXO DE AR
LEGENDA
VENTILADOR PNEUMÁTICO
VENTILADOR PRIMÁRIO
VENTILADOR SECUNDÁRIO
VENTILADOR
PNEUMÁTICO
DOSADOR DE
COMBUSTÍVEL
SÓLIDO
SAÍDA DO PRÉ AR
SECUNDÁRIO
250°C
ENTRADA DE
AR
SECUNDÁRIO
27°CENTRADA DE
AR
PRIMÁRIO
27°C
SAÍDA DO PRÉ AR
PRIMÁRIO
150°C

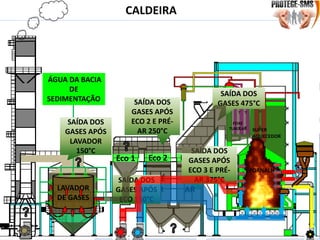

8. CALDEIRA
FEIXE
TUBULAR
Eco 3Eco 2Eco 1
PRÉ
AR
PRÉ
AR
SUPER
AQUECEDOR
~1100⁰C
SAÍDA DOS
GASES 475°C
SAÍDA DOS
GASES APÓS
ECO 3 E PRÉ-
AR 375°C
SAÍDA DOS
GASES APÓS
ECO 2 E PRÉ-
AR 250°C
SAÍDA DOS
GASES APÓS
ECO 150°C
LAVADOR
DE GASES
ÁGUA DA BACIA
DE
SEDIMENTAÇÃO
SAÍDA DOS
GASES APÓS
LAVADOR
150°C
FORNALHA

9. ÁGUA DE
ALIMENTAÇÃO
ÁGUA PARA
CALDEIRA
80%80%
80%80%
PRESSÃO DE
BOMBA
24kgf/cm²24kgf/cm²
PRODUTOS
QUÍMICOS
122,6°C122,6°C
1,5kgf/cm²
GERAÇÃO DE VAPOR: FLUXO DE ÁGUA DESAERADOR
SAÍDA DOS GASES
Entrada de
vapor
1,2kgf/cm²
ÁGUA DO
CONDENSADO
Pagina 92 da
apostila

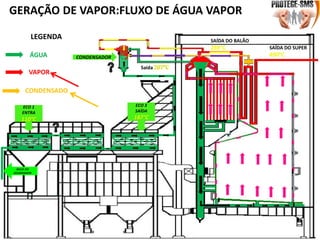

10. ÁGUA
VAPOR
CONDENSADO
ECO 1
ENTRA
110°C
CONDENSADOR
ECO 3
SAÍDA
187°C
Saída 207°C
ÁGUA DO
DESAERADOR
207°C
110°C 187°C
SAÍDA DO BALÃO
289°C289°C SAÍDA DO SUPER
490°C490°C
GERAÇÃO DE VAPOR:FLUXO DE ÁGUA VAPOR
LEGENDA

11. Terno de
secagem
Esteira
rápida
Esteira
elevatória
Esteira de
alimentação
Esteira
distribuidora
Esteira de
retorno
Esteira de
descarte
pátio
Esteira de
reposição
(moega)
GERAÇÃO DE VAPOR:FLUXO DE BAGAÇO

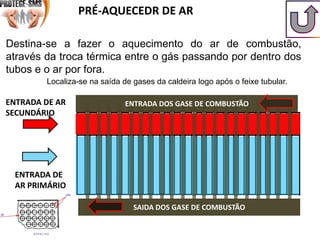

12. ENTRADA DOS GASE DE COMBUSTÃOENTRADA DE AR
SECUNDÁRIO
ENTRADA DE
AR PRIMÁRIO
SAIDA DOS GASE DE COMBUSTÃO
Destina-se a fazer o aquecimento do ar de combustão,
através da troca térmica entre o gás passando por dentro dos
tubos e o ar por fora.
PRÉ-AQUECEDR DE AR
Localiza-se na saída de gases da caldeira logo após o feixe tubular.

13. CONTROLE DE NÍVEL POR ELETRODOS
NÍVEL NORMAL, A BOMBA PODE
ESTAR PARADA OU OPERANDO

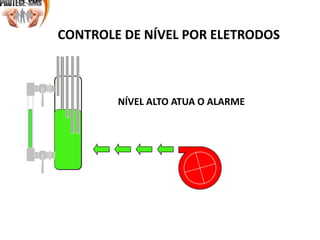

14. CONTROLE DE NÍVEL POR ELETRODOS
NÍVEL ALTO ATUA O ALARME

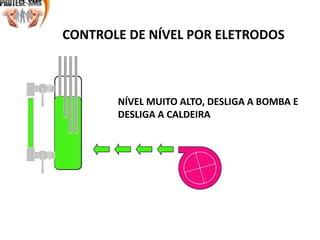

15. CONTROLE DE NÍVEL POR ELETRODOS
NÍVEL MUITO ALTO, DESLIGA A BOMBA E
DESLIGA A CALDEIRA

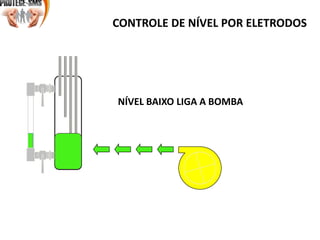

16. CONTROLE DE NÍVEL POR ELETRODOS
NÍVEL BAIXO LIGA A BOMBA

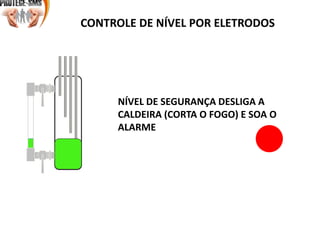

17. CONTROLE DE NÍVEL POR ELETRODOS
NÍVEL DE SEGURANÇA DESLIGA A
CALDEIRA (CORTA O FOGO) E SOA O
ALARME

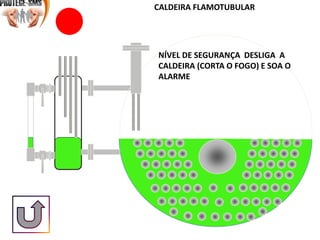

18. NÍVEL DE SEGURANÇA DESLIGA A
CALDEIRA (CORTA O FOGO) E SOA O
ALARME
CALDEIRA FLAMOTUBULAR

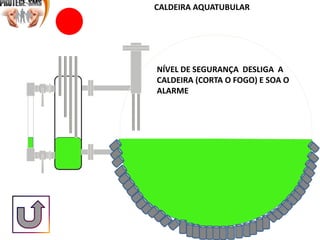

19. NÍVEL DE SEGURANÇA DESLIGA A
CALDEIRA (CORTA O FOGO) E SOA O
ALARME
CALDEIRA AQUATUBULAR

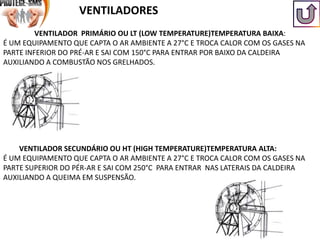

20. VENTILADOR PRIMÁRIO OU LT (LOW TEMPERATURE)TEMPERATURA BAIXA:
É UM EQUIPAMENTO QUE CAPTA O AR AMBIENTE A 27°C E TROCA CALOR COM OS GASES NA
PARTE INFERIOR DO PRÉ-AR E SAI COM 150°C PARA ENTRAR POR BAIXO DA CALDEIRA
AUXILIANDO A COMBUSTÃO NOS GRELHADOS.
VENTILADOR SECUNDÁRIO OU HT (HIGH TEMPERATURE)TEMPERATURA ALTA:
É UM EQUIPAMENTO QUE CAPTA O AR AMBIENTE A 27°C E TROCA CALOR COM OS GASES NA
PARTE SUPERIOR DO PÉR-AR E SAI COM 250°C PARA ENTRAR NAS LATERAIS DA CALDEIRA
AUXILIANDO A QUEIMA EM SUSPENSÃO.
VENTILADORES

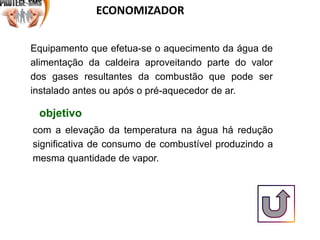

21. ECONOMIZADOR
Equipamento que efetua-se o aquecimento da água de
alimentação da caldeira aproveitando parte do valor
dos gases resultantes da combustão que pode ser
instalado antes ou após o pré-aquecedor de ar.
com a elevação da temperatura na água há redução
significativa de consumo de combustível produzindo a
mesma quantidade de vapor.
objetivo

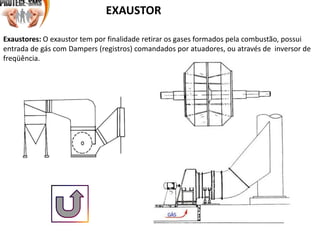

22. EXAUSTOR
Exaustores: O exaustor tem por finalidade retirar os gases formados pela combustão, possui
entrada de gás com Dampers (registros) comandados por atuadores, ou através de inversor de
freqüência.

23. DESAERADOR
Serve para deixar a
água de alimentação, a
água da caldeira e o
condensado isentos de
oxigênio dissolvido.
Tornando-se o melhor
método físico de se
evitar a introdução de ar
na seção pré-caldeira. A
remoção completa do
oxigênio dissolvido é
assegurada por um
tratamento químico.

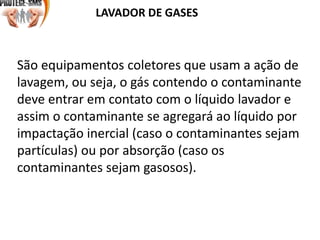

24. LAVADOR DE GASES
São equipamentos coletores que usam a ação de
lavagem, ou seja, o gás contendo o contaminante
deve entrar em contato com o líquido lavador e
assim o contaminante se agregará ao líquido por
impactação inercial (caso o contaminantes sejam
partículas) ou por absorção (caso os
contaminantes sejam gasosos).

25. LAVADORES DE GASES
Lavador aplicado a captura de partículas por meio da impactação inercial.

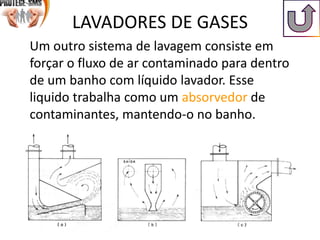

26. LAVADORES DE GASES
Um outro sistema de lavagem consiste em
forçar o fluxo de ar contaminado para dentro
de um banho com líquido lavador. Esse
liquido trabalha como um absorvedor de
contaminantes, mantendo-o no banho.

27. VENTILADOR ESPARGIDOR
ventilador pneumático ou ventilador auxiliar: Sistema que provoca uma
pulsação de ar na direção do combustível sólido que esta sendo
alimentado na fornalha da caldeira, fazendo com que ocorra uma
dispersão, sendo assim, há uma melhora na queima dentro da fornalha.

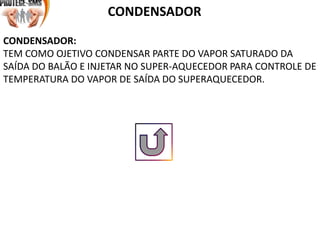

28. CONDENSADOR
CONDENSADOR:
TEM COMO OJETIVO CONDENSAR PARTE DO VAPOR SATURADO DA
SAÍDA DO BALÃO E INJETAR NO SUPER-AQUECEDOR PARA CONTROLE DE
TEMPERATURA DO VAPOR DE SAÍDA DO SUPERAQUECEDOR.

29. DOSADOR DE BAGAÇO
DOSADOR DE COMBUSTIVEL :
TEM POR OBJETIVO DOSAR DE MANEIRA UNIFORME E CONTÍNUO O COMBUSTÍVEL PARA
DENTRO DA CALDEIRA

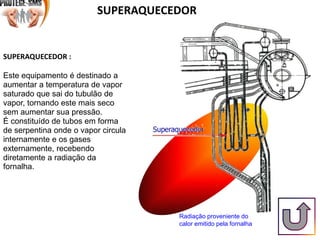

30. SUPERAQUECEDOR
SUPERAQUECEDOR :
Este equipamento é destinado a
aumentar a temperatura de vapor
saturado que sai do tubulão de
vapor, tornando este mais seco
sem aumentar sua pressão.
É constituído de tubos em forma
de serpentina onde o vapor circula
internamente e os gases
externamente, recebendo
diretamente a radiação da
fornalha.
Radiação proveniente do
calor emitido pela fornalha

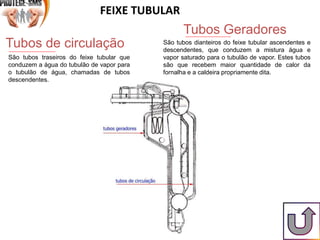

31. FEIXE TUBULAR
São tubos traseiros do feixe tubular que
conduzem a água do tubulão de vapor para
o tubulão de água, chamadas de tubos
descendentes.
Tubos de circulação São tubos dianteiros do feixe tubular ascendentes e
descendentes, que conduzem a mistura água e
vapor saturado para o tubulão de vapor. Estes tubos
são que recebem maior quantidade de calor da
fornalha e a caldeira propriamente dita.
Tubos Geradores

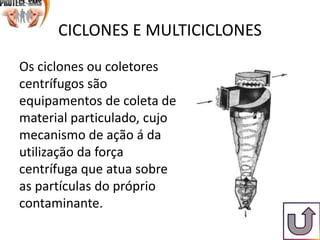

32. CICLONES E MULTICICLONES
Os ciclones ou coletores
centrífugos são
equipamentos de coleta de
material particulado, cujo
mecanismo de ação á da
utilização da força
centrífuga que atua sobre
as partículas do próprio
contaminante.
