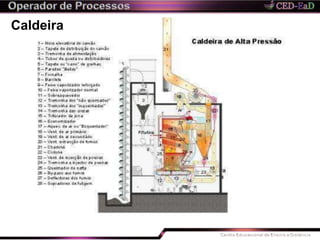

1. CALDEIRAS

2. Calor

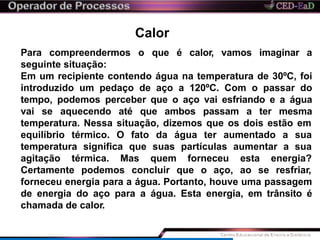

Para compreendermos o que é calor, vamos imaginar a
seguinte situação:
Em um recipiente contendo água na temperatura de 30ºC, foi
introduzido um pedaço de aço a 120ºC. Com o passar do
tempo, podemos perceber que o aço vai esfriando e a água
vai se aquecendo até que ambos passam a ter mesma
temperatura. Nessa situação, dizemos que os dois estão em
equilíbrio térmico. O fato da água ter aumentado
temperatura significa que suas partículas aumentar
a sua
a sua
agitação térmica. Mas quem forneceu esta
Certamente podemos concluir que o aço, ao se
energia?
resfriar,
forneceu energia para a água. Portanto, houve uma passagem
de energia do aço para a água. Esta energia, em trânsito é
chamada de calor.

3. Caloria
No slide anterior, tratamos da medição de temperaturas e
dos efeitos provocados sobre os corpos por um aumento
de temperatura. Neste, estudaremos as trocas de calor
entre os corpos, de modo que devemos medir quantidades
de calor. Para tanto, o primeiro passo será definir uma
unidade. Como unidade de quantidade de calor, usaremos
a caloria. Podemos entender uma caloria como sendo
a quantidade de calor necessária para que um grama de
água pura, sob pressão normal, tenha sua temperatura
elevada de 14,5ºC para 15,5ºC.

4. Definição de Caloria
A água recebeu uma
caloria de calor.
14,5º C 15,5º C

5. Unidade de Calor

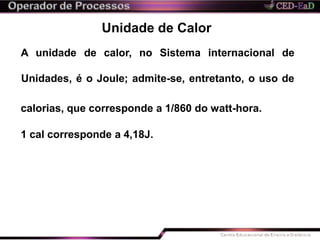

A unidade de calor, no Sistema internacional de
Unidades, é o Joule; admite-se, entretanto, o uso de
calorias, que corresponde a 1/860 do watt-hora.
1 cal corresponde a 4,18J.

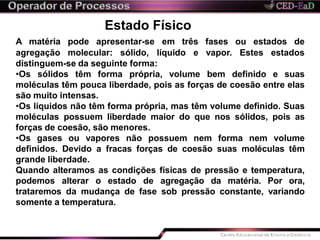

6. Estado Físico
distinguem-se da seguinte forma:
•Os sólidos têm forma própria, volume bem definido e suas
moléculas têm pouca liberdade, pois as forças de coesão entre elas
são muito intensas.
•Os líquidos não têm forma própria, mas têm volume definido. Suas
moléculas possuem liberdade maior do que nos sólidos, pois as
forças de coesão, são menores.
•Os gases ou vapores não possuem nem forma nem volume
definidos. Devido a fracas forças de coesão suas moléculas têm
grande liberdade.
Quando alteramos as condições físicas de pressão e temperatura,
podemos alterar o estado de agregação da matéria. Por ora,
trataremos da mudança de fase sob pressão constante, variando
somente a temperatura.
A matéria pode apresentar-se em três fases ou estados de
agregação molecular: sólido, líquido e vapor. Estes estados

7. Turbinas das moendas
Turbo gerador de energia elétrica
Turbo bombas para recalque de água
Ventiladores / exaustores
Aquecimento da matéria prima para a fabricação
de açúcar e álcool
Caldeira
É constituído de vasos fechados submetidos à pressão e
contendo água que se transforma, em vapor. Sua
finalidade gerar vapor para acionamento de;

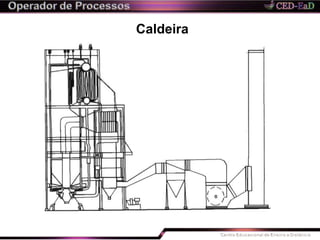

8. Caldeira

9. Caldeira

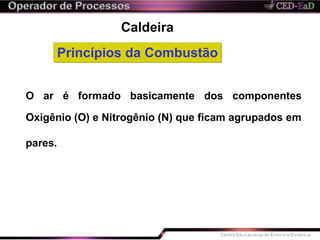

O ar é formado basicamente dos componentes
Oxigênio (O) e Nitrogênio (N) que ficam agrupados em
pares.
Princípios da Combustão

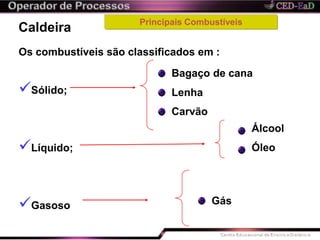

10. Caldeira
Sólido;
Líquido;
Gasoso
Os combustíveis são classificados em :
Bagaço de cana
Lenha
Carvão
Principais Combustíveis
Álcool
Óleo
Gás

11. Caldeira
Fatores que influenciam a combustão
O tamanho das partículas do combustível.
(quanto menor mais facilmente se combinam com o
ar.).
A umidade do combustível.
Quantidade de ar.
Quantidade de combustível.
Temperatura do ar.
Relação de distribuição entre ar/combustível

12. Caldeira Equipamento
É o elemento de ligação dos tubos para possibilitar a
circulação de água na caldeira, tem por função de acumular
lama formada pela reação dos produtos químicos com a água
da caldeira.
Tubulão de água (inferior)
EQUIPAMENTOS

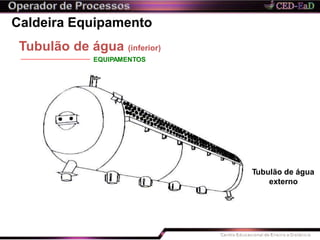

13. Caldeira Equipamento
Tubulão de água (inferior)
EQUIPAMENTOS
Tubulão de água
externo

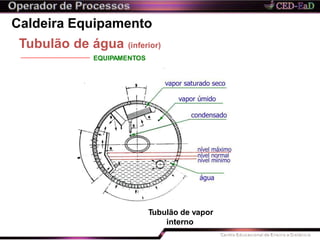

14. Caldeira Equipamento
Tubulão de água (inferior)
EQUIPAMENTOS
Tubulão de vapor
interno

15. Caldeira Equipamento
Tubulão de vapor
EQUIPAMENTOS

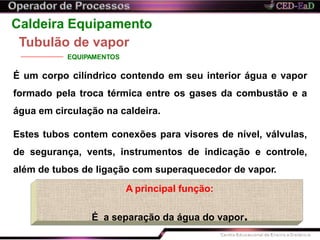

É um corpo cilíndrico contendo em seu interior água e vapor
formado pela troca térmica entre os gases da combustão e a
água em circulação na caldeira.
Estes tubos contem conexões para visores de nível, válvulas,
de segurança, vents, instrumentos de indicação e controle,
além de tubos de ligação com superaquecedor de vapor.
A principal função:
É a separação da água do vapor.

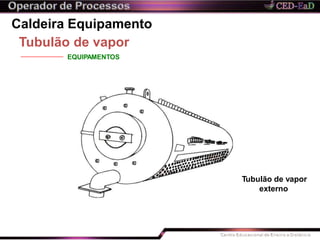

16. Caldeira Equipamento
Tubulão de vapor
EQUIPAMENTOS
Tubulão de vapor
externo

17. Caldeira Equipamento
Tubulão de vapor
EQUIPAMENTOS

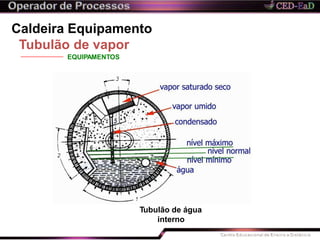

Tubulão de água
interno

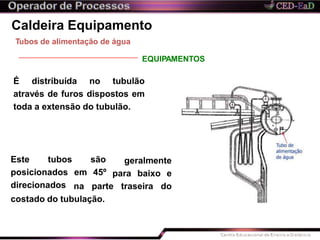

18. Caldeira Equipamento
É distribuída no tubulão
através de furos dispostos em
toda a extensão do tubulão.
Tubos de alimentação de água
EQUIPAMENTOS
geralmentesão
em 45º para baixo e
Este tubos
posicionados
direcionados na parte traseira do
costado do tubulação.

19. Caldeira Equipamento

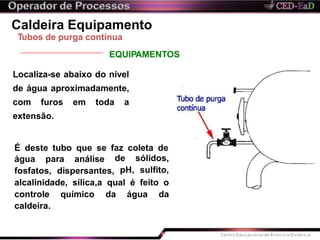

Tubos de purga contínua
EQUIPAMENTOS
Localiza-se abaixo do nível
de água aproximadamente,
com furos em toda a
extensão.
É deste tubo que se faz coleta de
água para análise
fosfatos, dispersantes,
de sólidos,
pH, sulfito,
alcalinidade, sílica,a qual é feito o
da água dacontrole químico
caldeira.

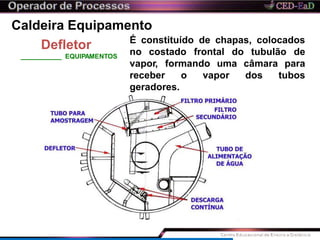

20. Caldeira Equipamento
É constituído de chapas, colocados
no costado frontal do tubulão de
vapor, formando uma
receber o vapor
câmara
dos
para
tubos
geradores.
Defletor
EQUIPAMENTOS

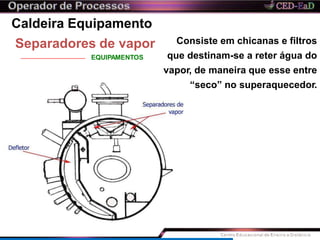

21. Consiste em chicanas e filtros
que destinam-se a reter água do
vapor, de maneira que esse entre
“seco” no superaquecedor.
Caldeira Equipamento
Separadores de vapor
EQUIPAMENTOS

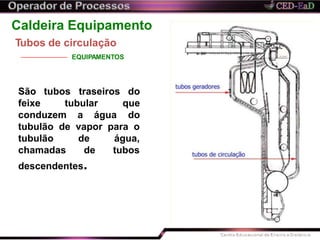

22. Caldeira Equipamento
São tubos
feixe tubular
conduzem a água
traseiros do
que
do
tubulão de vapor para o
tubulão
chamadas
de
de
água,
tubos
descendentes.
Tubos de circulação
EQUIPAMENTOS

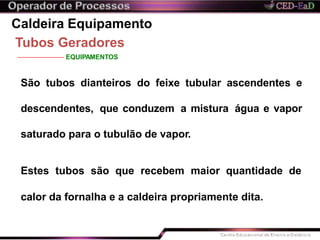

23. Caldeira Equipamento
Tubos Geradores
EQUIPAMENTOS
São tubos dianteiros do feixe tubular ascendentes e
descendentes, que conduzem a mistura água e vapor
saturado para o tubulão de vapor.
Estes tubos são que recebem maior quantidade de
calor da fornalha e a caldeira propriamente dita.

24. Caldeira Equipamento
Tubos da fornalha (parede de água)
EQUIPAMENTOS
parede frontal,
traseira e
lateral.
Esses tubos estão
divididos em:
O resfriamento da fornalha é feito através do fluxo de
água que circula pelos tubos que formam as paredes,
onde são eliminados pela coleta inferior e descarregam o
vapor gerado no coletor superior que está interligado
com o balão de vapor.

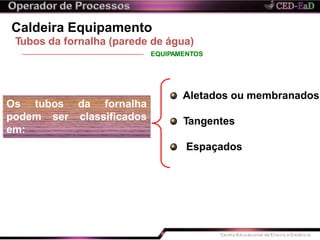

25. Caldeira Equipamento
Aletados ou membranados
Tangentes
Espaçados
Tubos da fornalha (parede de água)
EQUIPAMENTOS
Os tubos da fornalha
ser classificadospodem
em:

26. Caldeira Equipamento

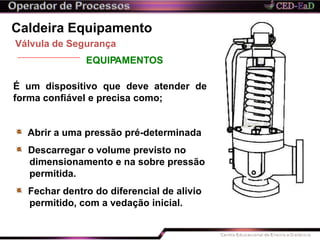

Válvula de Segurança
EQUIPAMENTOS
É um dispositivo que deve atender de
forma confiável e precisa como;
Abrir a uma pressão pré-determinada
Descarregar o volume previsto no
dimensionamento e na sobre pressão
permitida.
Fechar dentro do diferencial de alivio
permitido, com a vedação inicial.

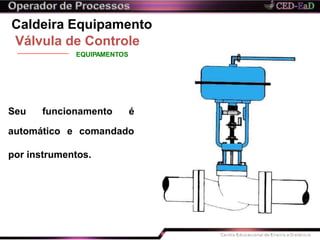

27. Caldeira Equipamento
Válvula de Controle
EQUIPAMENTOS
Seu funcionamento é
automático e comandado
por instrumentos.

28. Caldeira Equipamento

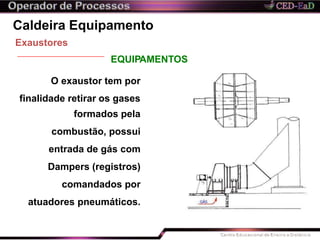

Exaustores
EQUIPAMENTOS
O exaustor tem por
finalidade retirar os gases
formados pela
combustão, possui
entrada de gás com
Dampers (registros)
comandados por
atuadores pneumáticos.

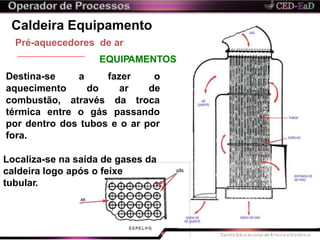

29. Caldeira Equipamento
combustão, através
térmica entre o gás
da troca
passando
Pré-aquecedores de ar
EQUIPAMENTOS
por dentro dos tubos e o ar por
fora.
Localiza-se na saída de gases da
caldeira logo após o feixe
tubular.
Destina-se a fazer o
aquecimento do ar de

30. Caldeira Equipamento

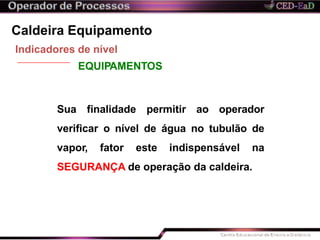

Indicadores de nível
EQUIPAMENTOS
Sua finalidade permitir ao operador
verificar o nível de água no tubulão de
vapor, fator este indispensável na
SEGURANÇA de operação da caldeira.

31. Caldeira Equipamento
Indicadores de nível
EQUIPAMENTOS
AULA 11 – CALDEIRAS

32. Caldeira Equipamento

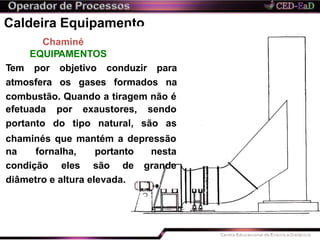

Chaminé
EQUIPAMENTOS
Tem por objetivo conduzir para
atmosfera os gases formados na
combustão. Quando a tiragem não é
efetuada
portanto
por exaustores, sendo
do tipo natural, são as
chaminés que mantém a depressão
nesta
grande
na fornalha, portanto
condição eles são de
diâmetro e altura elevada.

33. Caldeira Equipamento

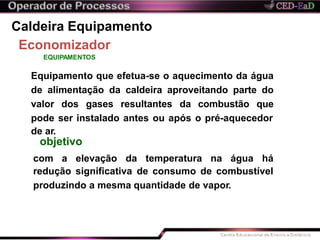

Economizador
EQUIPAMENTOS
Equipamento que efetua-se o aquecimento da água
de alimentação da caldeira aproveitando parte do
valor dos gases resultantes da combustão que
pode ser instalado antes ou após o pré-aquecedor
da temperatura na água há
redução significativa de consumo de combustível
produzindo a mesma quantidade de vapor.
de ar.
objetivo
com a elevação

34. Caldeira Equipamento

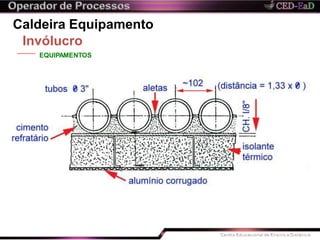

Invólucro
EQUIPAMENTOS
São as paredes que envolvem toda a caldeira, podendo
ser constituídos de tijolos refratários internamente e
tijolos comuns externamente, ou ainda placas refratarias,
chapas expandida, lã isolante e chapa lisa, ou também lã
de rocha e chapas de alumínio.

35. Caldeira Equipamento
Invólucro
EQUIPAMENTOS

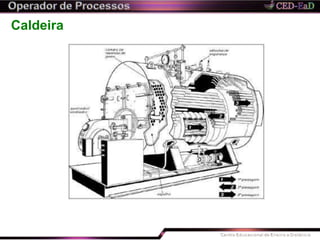

36. Caldeira

37. Caldeira

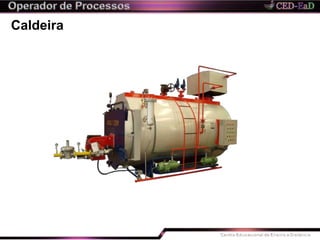

38. Caldeira

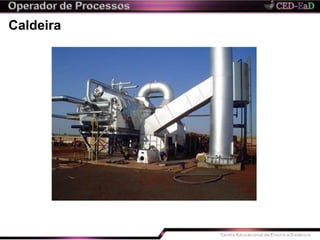

39. Caldeira

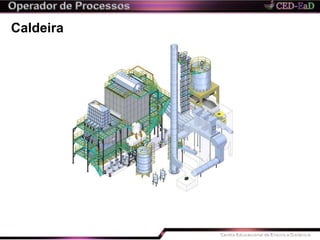

40. Caldeira

41. Tipos de transformação de Fases
Fusão: passagem de sólido para líquido;
Solidificação: passagem de líquido para sólido;
Vaporização: passagem de líquido para vapor;
Condensação: passagem de vapor para líquido;
Sublimação: passagem de sólido para vapor ou vapor para
sólido, processo também conhecido como cristalização.

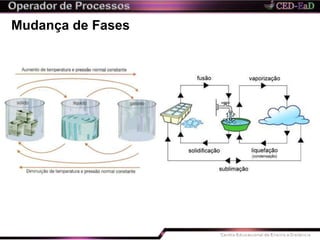

42. Mudança de Fases

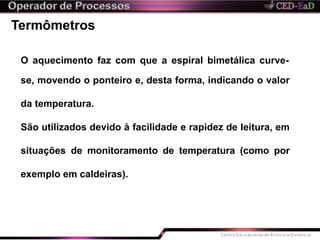

43. Termômetros
O aquecimento faz com que a espiral bimetálica curve-
se, movendo o ponteiro e, desta forma, indicando o valor
da temperatura.
São utilizados devido à facilidade e rapidez de leitura, em
situações de monitoramento de temperatura (como por
exemplo em caldeiras).

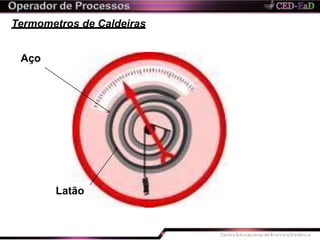

44. Termometros de Caldeiras
Aço
Latão

45. Termopar
Baseados na medida da voltagem existente nas junções
de fios metálicos ou ligas de naturezas diferentes, a qual
depende das temperaturas das junções. Devido à grande
sensibilidade e às condições de uso muito práticas são
os termômetros mais utilizados para registro contínuo e
controle de temperatura.

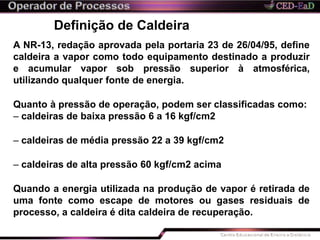

46. Definição de Caldeira
A NR-13, redação aprovada pela portaria 23 de 26/04/95, define
caldeira a vapor como todo equipamento destinado a produzir
e acumular vapor sob pressão superior à atmosférica,
utilizando qualquer fonte de energia.
Quanto à pressão de operação, podem ser classificadas como:
– caldeiras de baixa pressão 6 a 16 kgf/cm2
– caldeiras de média pressão 22 a 39 kgf/cm2
– caldeiras de alta pressão 60 kgf/cm2 acima
Quando a energia utilizada na produção de vapor é retirada de
uma fonte como escape de motores ou gases residuais de
processo, a caldeira é dita caldeira de recuperação.

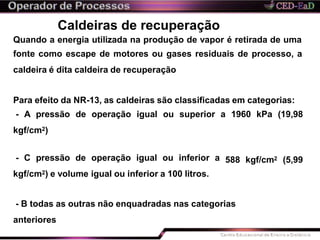

47. Caldeiras de recuperação
Quando a energia utilizada na produção de vapor é retirada de uma
fonte como escape de motores ou gases residuais de processo, a
caldeira é dita caldeira de recuperação
Para efeito da NR-13, as caldeiras são classificadas em categorias:
- A pressão de operação igual ou superior a 1960 kPa (19,98
kgf/cm2)
588 kgf/cm2 (5,99- C pressão de operação igual ou inferior a
kgf/cm2) e volume igual ou inferior a 100 litros.
- B todas as outras não enquadradas nas categorias
anteriores

48. Caldeiras de recuperação

49. Classificação quanto à montagem
As caldeiras também podem ser classificadas quanto ao seu grau
de pré-fabricação. Por este critério, as caldeiras são agrupadas
em:
– caldeiras compactas;
– caldeiras montadas parcialmente no local;
– caldeiras montadas totalmente no local.
Considera-se uma caldeira como compacta quando a mesma é
embarcada pelo fornecedor completamente montada com:
queimadores, ventiladores, controles e acessórios. Estas caldeiras
são mais baratas, mais fáceis de instalar e têm menor prazo de
entrega. A grande restrição prende-se a problemas de transporte,
quando se necessitam de caldeiras de maior porte ou de pressões
mais elevadas. Assim, caldeiras de capacidades acima de 250 t/h
são totalmente montadas no local, caldeiras na faixa de 100 a 250
t/h são, geralmente, montadas no local, embora tenham parte de
seus componentes montados na fábrica, já as caldeiras até 100 t/h
são, em geral, compactas.

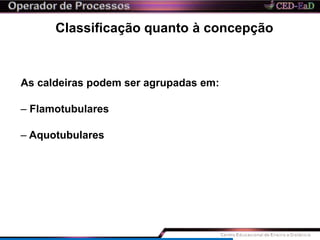

50. Classificação quanto à concepção
As caldeiras podem ser agrupadas em:
– Flamotubulares
– Aquotubulares

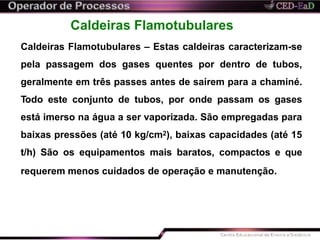

51. Caldeiras Flamotubulares
Caldeiras Flamotubulares – Estas caldeiras caracterizam-se
pela passagem dos gases quentes por dentro de tubos,
geralmente em três passes antes de saírem para a chaminé.
Todo este conjunto de tubos, por onde passam os gases
está imerso na água a ser vaporizada. São empregadas para
baixas pressões (até 10 kg/cm2), baixas capacidades (até 15
t/h) São os equipamentos mais baratos, compactos e que
requerem menos cuidados de operação e manutenção.

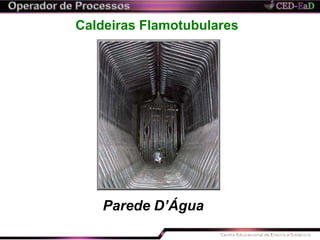

52. Caldeiras Flamotubulares
Parede D’Água

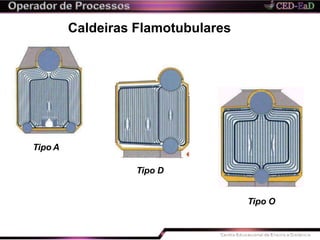

53. Caldeiras Flamotubulares
Tipo A
Tipo D
Tipo O

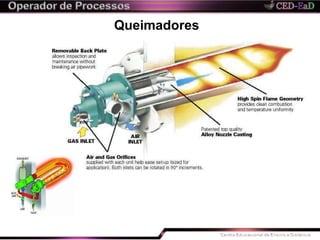

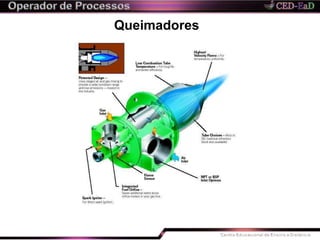

54. Queimadores

55. Queimadores

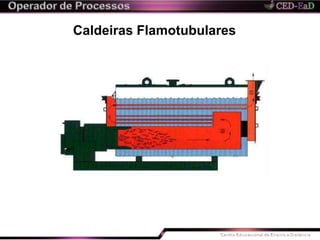

56. Caldeiras Flamotubulares

57. Caldeiras Flamotubulares

58. Caldeiras Flamotubulares

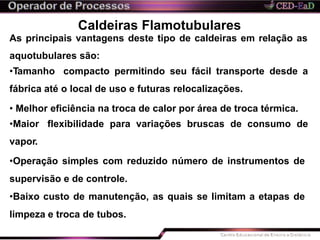

As principais vantagens deste tipo de caldeiras em relação as
aquotubulares são:
•Tamanho compacto permitindo seu fácil transporte desde a
fábrica até o local de uso e futuras relocalizações.
• Melhor eficiência na troca de calor por área de troca térmica.
•Maior flexibilidade para variações bruscas de consumo de
vapor.
•Operação simples com reduzido número de instrumentos de
supervisão e de controle.
•Baixo custo de manutenção, as quais se limitam a etapas de
limpeza e troca de tubos.

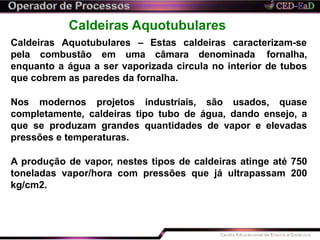

59. Caldeiras Aquotubulares
Caldeiras Aquotubulares – Estas caldeiras caracterizam-se
pela combustão em uma câmara denominada fornalha,
enquanto a água a ser vaporizada circula no interior de tubos
que cobrem as paredes da fornalha.
Nos modernos projetos industriais, são usados, quase
completamente, caldeiras tipo tubo de água, dando ensejo, a
que se produzam grandes quantidades de vapor e elevadas
pressões e temperaturas.
A produção de vapor, nestes tipos de caldeiras atinge até 750
toneladas vapor/hora com pressões que já ultrapassam 200
kg/cm2.

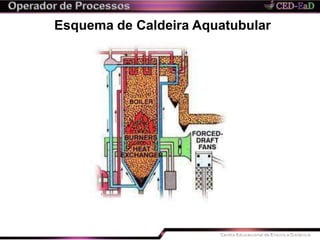

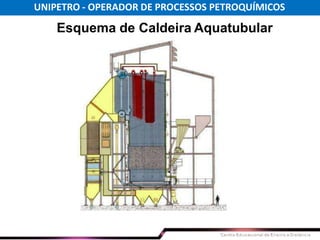

60. Esquema de Caldeira Aquatubular

61. Esquema de Caldeira Aquatubular
UNIPETRO - OPERADOR DE PROCESSOS PETROQUÍMICOS

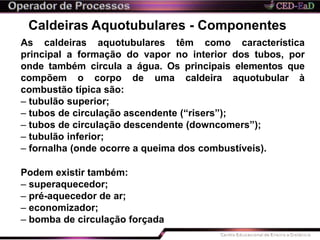

62. Caldeiras Aquotubulares - Componentes
As caldeiras aquotubulares têm como característica
principal a formação do vapor no interior dos tubos, por
onde também circula a água. Os principais elementos que
compõem o corpo de uma caldeira aquotubular à
combustão típica são:
– tubulão superior;
– tubos de circulação ascendente (“risers”);
– tubos de circulação descendente (downcomers”);
– tubulão inferior;
– fornalha (onde ocorre a queima dos combustíveis).
Podem existir também:
– superaquecedor;
– pré-aquecedor de ar;
– economizador;
– bomba de circulação forçada

63. Componentes

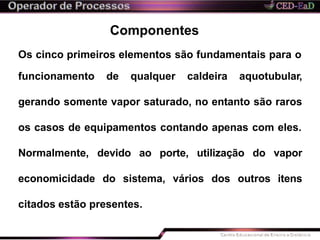

Os cinco primeiros elementos são fundamentais para o
funcionamento de qualquer caldeira aquotubular,
gerando somente vapor saturado, no entanto são raros
os casos de equipamentos contando apenas com eles.
Normalmente, devido ao porte, utilização do vapor
economicidade do sistema, vários dos outros itens
citados estão presentes.

64. Caldeira Aquotubular – Funções dos Componentes
As funções destes componentes são as seguintes:
o vaporTubulão superior – separar, coletar, acumular
d´água gerado e receber a água de alimentação;
Tubos ascendentes – gerar e conduzir o vapor ao tubulão
superior;
Tubos descendentes – conduzir a água líquida ao tubulão
inferior;

65. Caldeira Aquotubular – Funções dos Componentes
Tubulão inferior – acumular água líquida e coletar depósitos, de
onde podem ser drenados;
Fornalha – gerar e fornecer a energia necessária ao processo de
vaporização de água e superaquecimento do vapor;
Superaquecedor – elevar a temperatura do vapor, secando-o;
Pré-aquecedor de ar – aquecer o ar da combustão,
normalmente, aproveitando o calor dos gases da combustão,
por economicidade;

66. Caldeira Aquotubular – Funções dos Componentes

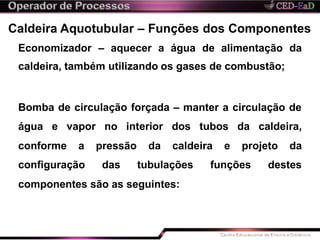

Economizador – aquecer a água de alimentação da
caldeira, também utilizando os gases de combustão;
Bomba de circulação forçada – manter a circulação de
água e vapor no interior dos tubos da caldeira,
conforme a
configuração
pressão da caldeira e projeto da
das tubulações funções destes
componentes são as seguintes:

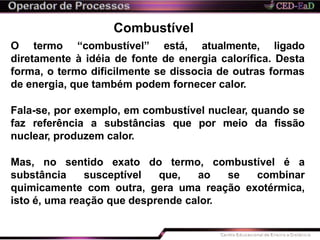

67. Combustível
O termo “combustível” está, atualmente, ligado
diretamente à idéia de fonte de energia calorífica. Desta
forma, o termo dificilmente se dissocia de outras formas
de energia, que também podem fornecer calor.
Fala-se, por exemplo, em combustível nuclear, quando se
faz referência a substâncias que por meio da fissão
nuclear, produzem calor.
Mas, no sentido exato do termo, combustível é a
substância susceptível que, ao se combinar
quimicamente com outra, gera uma reação exotérmica,
isto é, uma reação que desprende calor.

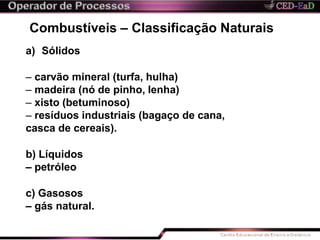

68. Combustíveis – Classificação Naturais
a) Sólidos
– carvão mineral (turfa, hulha)
– madeira (nó de pinho, lenha)
– xisto (betuminoso)
– resíduos industriais (bagaço de cana,
casca de cereais).
b) Líquidos
– petróleo
c) Gasosos
– gás natural.

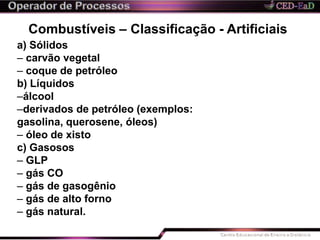

69. Combustíveis – Classificação - Artificiais
a) Sólidos
– carvão vegetal
– coque de petróleo
b) Líquidos
–álcool
–derivados de petróleo (exemplos:
gasolina, querosene, óleos)
– óleo de xisto
c) Gasosos
– GLP
– gás CO
– gás de gasogênio
– gás de alto forno
– gás natural.

70. Poder Calorífico
Da mesma forma que os combustíveis líquidos, os
Podercombustíveis gasosos também apresentam
Calorífico expressos em kcal/kg e kcal/m3.
O Poder Calorífico de um gás é maior se esse gás conter
mais átomos de carbono (C) e hidrogênio (H). Assim, o
gás natural, basicamente metano (CH4) tem menor poder
constituído de propano (C3H8) ecalorífico do que GLP,
butano (C4H10).

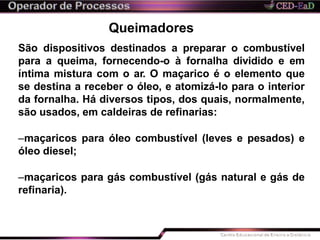

71. Queimadores
São dispositivos destinados a preparar o combustível
para a queima, fornecendo-o à fornalha dividido e em
íntima mistura com o ar. O maçarico é o elemento que
se destina a receber o óleo, e atomizá-lo para o interior
da fornalha. Há diversos tipos, dos quais, normalmente,
são usados, em caldeiras de refinarias:
–maçaricos para óleo combustível (leves e pesados) e
óleo diesel;
–maçaricos para gás combustível (gás natural e gás de
refinaria).

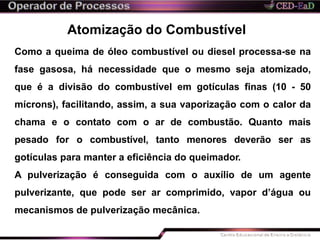

72. Atomização do Combustível
Como a queima de óleo combustível ou diesel processa-se na
fase gasosa, há necessidade que o mesmo seja atomizado,
que é a divisão do combustível em gotículas finas (10 - 50
mícrons), facilitando, assim, a sua vaporização com o calor da
chama e o contato com o ar de combustão. Quanto mais
pesado for o combustível, tanto menores deverão ser as
gotículas para manter a eficiência do queimador.
A pulverização é conseguida com o auxílio de um agente
pulverizante, que pode ser ar comprimido, vapor d’água ou
mecanismos de pulverização mecânica.

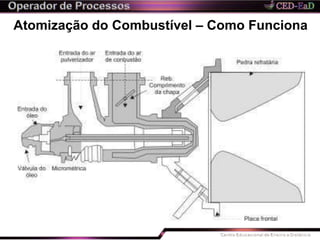

73. Atomização do Combustível – Como Funciona
Este processo consiste na passagem do vapor através de um
orifício
consigo
de redução para uma câmara de mistura, arrastando
o óleo combustível em pequenas gotículas, saindo
atomizado pelo bico atomizador.
Conforme mostra a Figura a seguir, o vapor circula entre os tubos
concêntricos, e é conduzido ao bico de pulverização por finas
canaletas.
Os vários modelos deste tipo de maçarico derivam da maneira
como se encontram no bico pulverizador o óleo e o vapor.
Constituem um tipo já bastante antigo e são muito usados em
caldeiras.

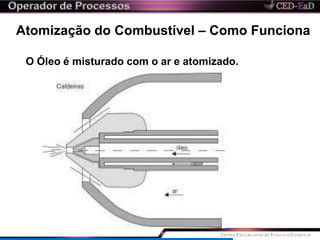

74. Atomização do Combustível – Como Funciona
O Óleo é misturado com o ar e atomizado.

75. Atomização do Combustível – Como Funciona

76. Deterioração em Caldeiras
Os principais agentes responsáveis pela corrosão em equipamentos,
operando em temperatura elevadas, como é o caso dos fornos e
caldeiras, são:
– oxidação;
– condensação de ácidos;
– cinzas fundidas.
Outras causas de deterioração incluem:
– deposição de coque nos tubos;
– desprendimento de refratários;
– empenamento de tubos por fluência;
– corrosão de suportes de tubos;
– oxidação de maçaricos.

77. Tratamento de Águas de Caldeiras
Caldeiras que operam em altas pressões devem ser alimentadas
com água destilada por evaporadores ou água desmineralizada. A
desmineralização consiste na remoção dos sais presentes na água.
Esta remoção pode ser feita por resinas de troca iônica e/ou
membranas de osmose reversa. A água de alimentação de caldeira,
independentemente do tipo e extensão do tratamento, pode conter
contaminantes que eventualmente sejam causa de depósitos,
corrosão e arraste.
Os depósitos reduzem diretamente a transferência de calor,
causando um maior consumo de combustível, altas temperaturas no
metal (tubos da caldeira) e possíveis danos.

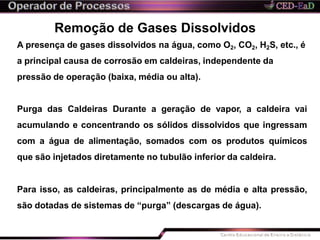

78. Remoção de Gases Dissolvidos
A presença de gases dissolvidos na água, como O2, CO2, H2S, etc., é
a principal causa de corrosão em caldeiras, independente da
pressão de operação (baixa, média ou alta).
Purga das Caldeiras Durante a geração de vapor, a caldeira vai
acumulando e concentrando os sólidos dissolvidos que ingressam
com a água de alimentação, somados com os produtos químicos
que são injetados diretamente no tubulão inferior da caldeira.
Para isso, as caldeiras, principalmente as de média e alta pressão,
são dotadas de sistemas de “purga” (descargas de água).

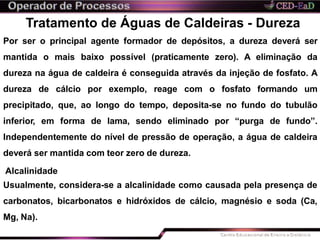

79. Tratamento de Águas de Caldeiras - Dureza
Por ser o principal agente formador de depósitos, a dureza deverá ser
mantida o mais baixo possível (praticamente zero). A eliminação da
dureza na água de caldeira é conseguida através da injeção de fosfato. A
dureza de cálcio por exemplo, reage com o fosfato formando um
precipitado, que, ao longo do tempo, deposita-se no fundo do tubulão
inferior, em forma de lama, sendo eliminado por “purga de fundo”.
Independentemente do nível de pressão de operação, a água de caldeira
deverá ser mantida com teor zero de dureza.
Alcalinidade
Usualmente, considera-se a alcalinidade como causada pela presença de
carbonatos, bicarbonatos e hidróxidos de cálcio, magnésio e soda (Ca,
Mg, Na).

80. Distribuição de Vapor
O sistema de distribuição de vapor é o conjunto de vias
de transporte de energia que interliga os pontos de
produção e de utilização.
É importante lembrar, aqui, que, nesse sistema, a
tendência é de haver sempre uma dissipação de parte
da energia transportada, de forma irreversível.

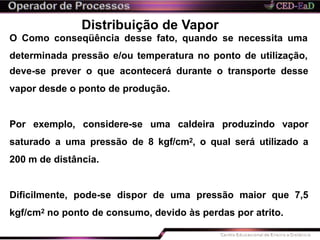

81. Distribuição de Vapor
O Como conseqüência desse fato, quando se necessita uma
determinada pressão e/ou temperatura no ponto de utilização,
deve-se prever o que acontecerá durante o transporte desse
vapor desde o ponto de produção.
Por exemplo, considere-se uma caldeira produzindo vapor
saturado a uma pressão de 8 kgf/cm2, o qual será utilizado a
200 m de distância.
Dificilmente, pode-se dispor de uma pressão maior que 7,5
kgf/cm2 no ponto de consumo, devido às perdas por atrito.

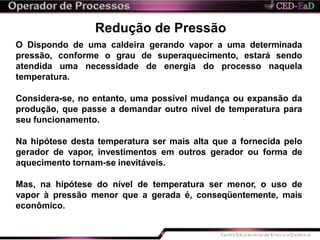

82. Redução de Pressão
O Dispondo de uma caldeira gerando vapor a uma determinada
pressão, conforme o grau de superaquecimento, estará sendo
atendida uma necessidade de energia do processo naquela
temperatura.
Considera-se, no entanto, uma possível mudança ou expansão da
produção, que passe a demandar outro nível de temperatura para
seu funcionamento.
Na hipótese desta temperatura ser mais alta que a fornecida pelo
gerador de vapor, investimentos em outros gerador ou forma de
aquecimento tornam-se inevitáveis.
Mas, na hipótese do nível de temperatura ser menor, o uso de
vapor à pressão menor que a gerada é, conseqüentemente, mais
econômico.

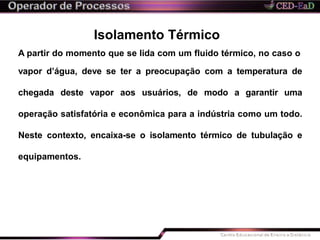

83. Isolamento Térmico
A partir do momento que se lida com um fluido térmico, no caso o
vapor d’água, deve se ter a preocupação com a temperatura de
chegada deste vapor aos usuários, de modo a garantir uma
operação satisfatória e econômica para a indústria como um todo.
Neste contexto, encaixa-se o isolamento térmico de tubulação e
equipamentos.

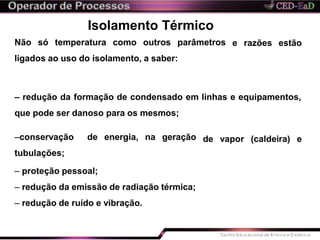

84. e razões estão
Isolamento Térmico
Não só temperatura como outros parâmetros
ligados ao uso do isolamento, a saber:
– redução da formação de condensado em linhas e equipamentos,
que pode ser danoso para os mesmos;
de vapor (caldeira) e–conservação de energia, na geração
tubulações;
– proteção pessoal;
– redução da emissão de radiação térmica;
– redução de ruído e vibração.

85. Isolamento Térmico
Os materiais mais comumente usados em isolamento térmico nos
sistemas de geração e distribuição de vapor são:
–fibras de lã mineral (mantas);
–silicato de cálcio em tijolos (paredes) ou calhas (tubulações)
rígidos;
– fibra de vidro (mantas e calhas);
– espuma rígida de polímeros orgânicos (forma especiais);
– fibras e tijolos cerâmicos para altas temperaturas (paredes de
fornalha).

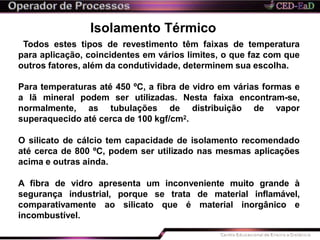

86. Isolamento Térmico
Todos estes tipos de revestimento têm faixas de temperatura
para aplicação, coincidentes em vários limites, o que faz com que
outros fatores, além da condutividade, determinem sua escolha.
Para temperaturas até 450 ºC, a fibra de vidro em várias formas e
a lã mineral podem ser utilizadas. Nesta faixa encontram-se,
normalmente, as tubulações de distribuição de vapor
superaquecido até cerca de 100 kgf/cm2.
O silicato de cálcio tem capacidade de isolamento recomendado
até cerca de 800 ºC, podem ser utilizado nas mesmas aplicações
acima e outras ainda.
A fibra de vidro apresenta um inconveniente muito grande à
segurança industrial, porque se trata de material inflamável,
comparativamente ao silicato que é material inorgânico e
incombustível.

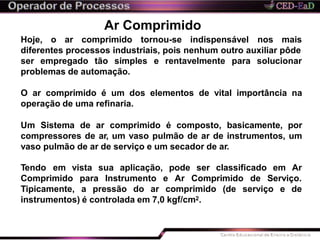

87. Ar Comprimido
Hoje, o ar comprimido tornou-se indispensável nos mais
diferentes processos industriais, pois nenhum outro auxiliar pôde
rentavelmente para solucionarser empregado tão simples e
problemas de automação.
O ar comprimido é um dos elementos de vital importância na
operação de uma refinaria.
Um Sistema de ar comprimido é composto, basicamente, por
compressores de ar, um vaso pulmão de ar de instrumentos, um
vaso pulmão de ar de serviço e um secador de ar.
Tendo em vista sua aplicação,
Comprimido para Instrumento e
pode ser classificado em Ar
Ar Comprimido de Serviço.
(de serviço e deTipicamente, a pressão do ar comprimido
instrumentos) é controlada em 7,0 kgf/cm2.

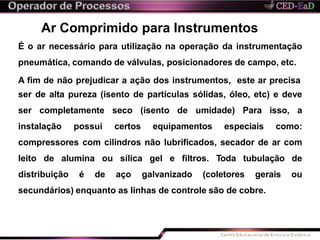

88. Ar Comprimido para Instrumentos
É o ar necessário para utilização na operação da instrumentação
pneumática, comando de válvulas, posicionadores de campo, etc.
A fim de não prejudicar a ação dos instrumentos, este ar precisa
ser de alta pureza (isento de partículas sólidas, óleo, etc) e deve
ser completamente seco (isento de umidade) Para isso, a
instalação possui certos equipamentos especiais como:
compressores com cilindros não lubrificados, secador de ar com
leito de alumina ou sílica gel e filtros. Toda tubulação de
distribuição é de aço galvanizado (coletores gerais ou
secundários) enquanto as linhas de controle são de cobre.

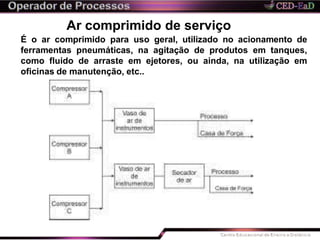

89. Ar comprimido de serviço
É o ar comprimido para uso geral, utilizado no acionamento de
ferramentas pneumáticas, na agitação de produtos em tanques,
como fluido de arraste em ejetores, ou ainda, na utilização em
oficinas de manutenção, etc..

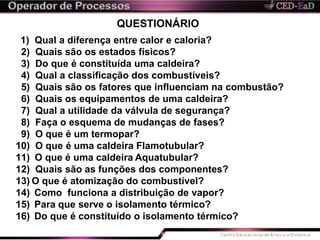

90. QUESTIONÁRIO
1) Qual a diferença entre calor e caloria?
2) Quais são os estados físicos?
3) Do que é constituída uma caldeira?
4) Qual a classificação dos combustíveis?
5) Quais são os fatores que influenciam na combustão?
6) Quais os equipamentos de uma caldeira?
7) Qual a utilidade da válvula de segurança?
8) Faça o esquema de mudanças de fases?
9) O que é um termopar?
10) O que é uma caldeira Flamotubular?
11) O que é uma caldeira Aquatubular?
12) Quais são as funções dos componentes?
13) O que é atomização do combustível?
14) Como funciona a distribuição de vapor?
15) Para que serve o isolamento térmico?
16) Do que é constituído o isolamento térmico?

91. FIM
