Condensadores transferem calor do sistema de refrigeração para o ar, água ou uma combinação. Existem quatro tipos: resfriados a ar, resfriados a água, evaporativos e torres de arrefecimento. Cada tipo tem aplicações e vantagens/desvantagens diferentes dependendo do tamanho do sistema e distância entre componentes.

1. Refrigeração
Condensadores
de
Refrigeração

2. Refrigeração
• Aluno: David Mendonça dos Santos
• Nº: 8
• Turma: 613-a

3. Sumário

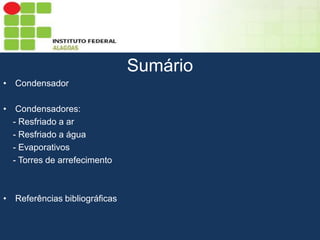

Sumário
• Condensador
• Condensadores:
- Resfriado a ar
- Resfriado a água
- Evaporativos
- Torres de arrefecimento
• Referências bibliográficas

4. Sumário

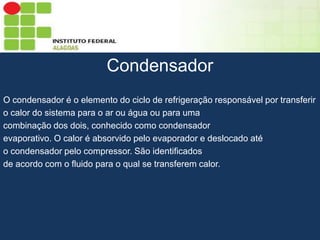

Condensador
O condensador é o elemento do ciclo de refrigeração responsável por transferir
o calor do sistema para o ar ou água ou para uma
combinação dos dois, conhecido como condensador
evaporativo. O calor é absorvido pelo evaporador e deslocado até
o condensador pelo compressor. São identificados
de acordo com o fluido para o qual se transferem calor.

5. Sumário
Condensadores

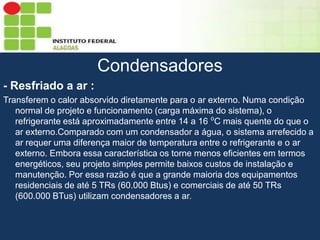

- Resfriado a ar :
Transferem o calor absorvido diretamente para o ar externo. Numa condição
normal de projeto e funcionamento (carga máxima do sistema), o
refrigerante está aproximadamente entre 14 a 16 ⁰C mais quente do que o
ar externo.Comparado com um condensador a água, o sistema arrefecido a
ar requer uma diferença maior de temperatura entre o refrigerante e o ar
externo. Embora essa característica os torne menos eficientes em termos
energéticos, seu projeto simples permite baixos custos de instalação e
manutenção. Por essa razão é que a grande maioria dos equipamentos
residenciais de até 5 TRs (60.000 Btus) e comerciais de até 50 TRs
(600.000 BTus) utilizam condensadores a ar.

6. Sumário

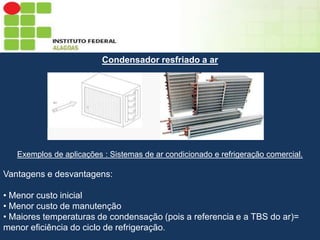

Condensador resfriado a ar
Exemplos de aplicações : Sistemas de ar condicionado e refrigeração comercial.
Vantagens e desvantagens:
• Menor custo inicial
• Menor custo de manutenção
• Maiores temperaturas de condensação (pois a referencia e a TBS do ar)=
menor eficiência do ciclo de refrigeração.

7. Sumário

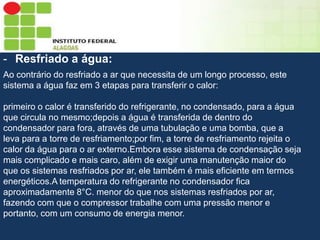

- Resfriado a água:
Ao contrário do resfriado a ar que necessita de um longo processo, este
sistema a água faz em 3 etapas para transferir o calor:
primeiro o calor é transferido do refrigerante, no condensado, para a água
que circula no mesmo;depois a água é transferida de dentro do
condensador para fora, através de uma tubulação e uma bomba, que a
leva para a torre de resfriamento;por fim, a torre de resfriamento rejeita o
calor da água para o ar externo.Embora esse sistema de condensação seja
mais complicado e mais caro, além de exigir uma manutenção maior do
que os sistemas resfriados por ar, ele também é mais eficiente em termos
energéticos.A temperatura do refrigerante no condensador fica
aproximadamente 8°C. menor do que nos sistemas resfriados por ar,
fazendo com que o compressor trabalhe com uma pressão menor e
portanto, com um consumo de energia menor.

8. Sumário

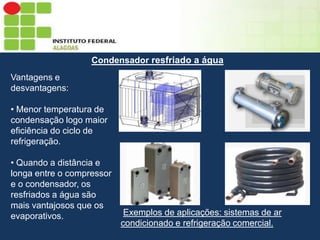

Condensador resfriado a água
Vantagens e
desvantagens:
• Menor temperatura de
condensação logo maior
eficiência do ciclo de
refrigeração.
• Quando a distância e
longa entre o compressor
e o condensador, os
resfriados a água são
mais vantajosos que os
evaporativos.
Exemplos de aplicações: sistemas de ar
condicionado e refrigeração comercial.

9. Sumário

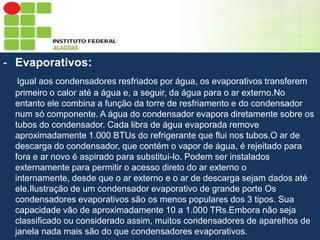

- Evaporativos:
Igual aos condensadores resfriados por água, os evaporativos transferem
primeiro o calor até a água e, a seguir, da água para o ar externo.No
entanto ele combina a função da torre de resfriamento e do condensador
num só componente. A água do condensador evapora diretamente sobre os
tubos do condensador. Cada libra de água evaporada remove
aproximadamente 1.000 BTUs do refrigerante que flui nos tubos.O ar de
descarga do condensador, que contém o vapor de água, é rejeitado para
fora e ar novo é aspirado para substituí-lo. Podem ser instalados
externamente para permitir o acesso direto do ar externo o
internamente, desde que o ar externo e o ar de descarga sejam dados até
ele.Ilustração de um condensador evaporativo de grande porte Os
condensadores evaporativos são os menos populares dos 3 tipos. Sua
capacidade vão de aproximadamente 10 a 1.000 TRs.Embora não seja
classificado ou considerado assim, muitos condensadores de aparelhos de
janela nada mais são do que condensadores evaporativos.

10. Sumário
Condensador evaporativo
Vantagens e desvantagens:
• É compacto.
• Permite trabalhar com temperaturas
de condensação inferiores comparado
com os resfriados a ar e a água.
• São amplamente utilizados na refrigeração industrial
• Menor temperatura de condensação = menor
consumo de energia e menores temperaturas de
descarga do compressor (fato importante quando
temos amônia com gás refrigerante).
Exemplos de aplicações:
Refrigeração industrial.

11. Sumário

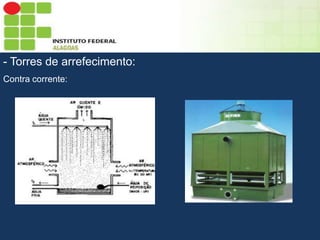

- Torres de arrefecimento:
Contra corrente:

12. Sumário

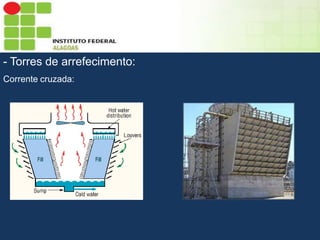

- Torres de arrefecimento:
Corrente cruzada:

13. Sumário

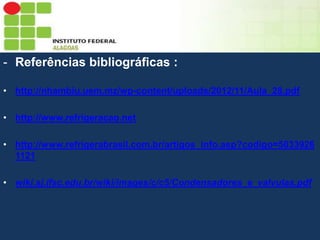

- Referências bibliográficas :
