SlideShare uma empresa Scribd logo
1
Geradores de Vapor
Definições - Tipos
2

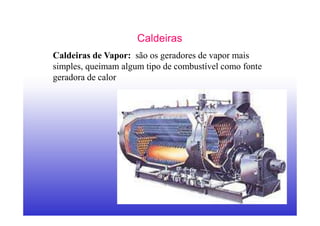

Caldeiras
Caldeiras de Vapor: são os geradores de vapor mais
simples, queimam algum tipo de combustível como fonte
geradora de calor

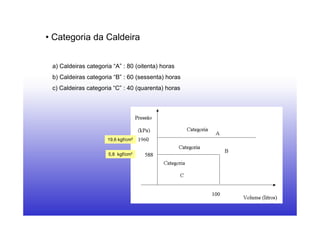

3
• Categoria da Caldeira
a) Caldeiras categoria “A” : 80 (oitenta) horas
b) Caldeiras categoria “B” : 60 (sessenta) horas
c) Caldeiras categoria “C” : 40 (quarenta) horas
19,6 kgf/cm²
5,8 kgf/cm²

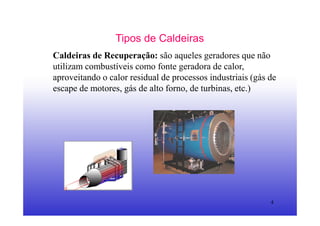

4
Tipos de Caldeiras
Caldeiras de Recuperação: são aqueles geradores que não
utilizam combustíveis como fonte geradora de calor,
aproveitando o calor residual de processos industriais (gás de
escape de motores, gás de alto forno, de turbinas, etc.)
5

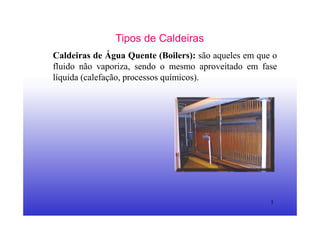

Tipos de Caldeiras
Caldeiras de Água Quente (Boilers): são aqueles em que o
fluido não vaporiza, sendo o mesmo aproveitado em fase
líquida (calefação, processos químicos).
6
Tipos de Caldeiras
Geradores Reatores Nucleares: são aqueles que produzem
vapor utilizando como fonte de calor a energia liberada por
combustíveis nucleares (urânio enriquecido).
Barras
de
controle
Elemento
Combustível
7

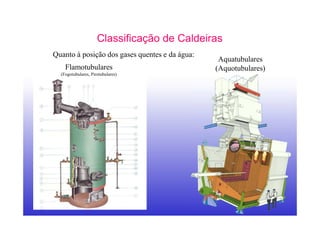

Classificação de Caldeiras
Quanto à posição dos gases quentes e da água:
Aquatubulares
(Aquotubulares)Flamotubulares
(Fogotubulares, Pirotubulares)
8

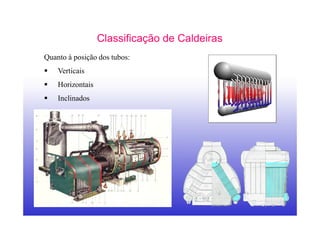

Classificação de Caldeiras
Quanto à posição dos tubos:
Verticais
Horizontais
Inclinados

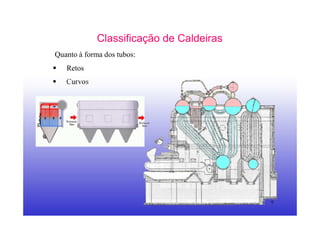

9
Classificação de Caldeiras
Quanto à forma dos tubos:
Retos
Curvos
10

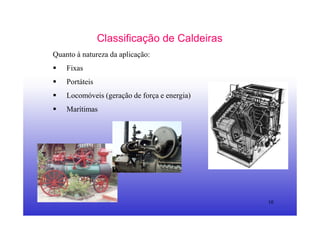

Classificação de Caldeiras
Quanto à natureza da aplicação:
Fixas
Portáteis
Locomóveis (geração de força e energia)
Marítimas
11

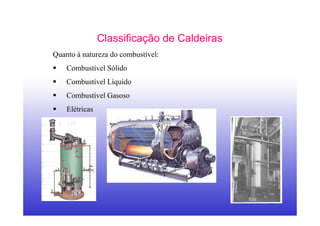

Classificação de Caldeiras
Quanto à natureza do combustível:
Combustível Sólido
Combustível Líquido
Combustível Gasoso
Elétricas

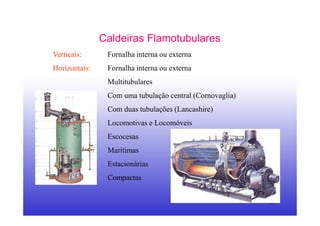

12
Caldeiras Flamotubulares
Verticais: Fornalha interna ou externa
Horizontais: Fornalha interna ou externa
Multitubulares
Com uma tubulação central (Cornovaglia)
Com duas tubulações (Lancashire)
Locomotivas e Locomóveis
Escocesas
Marítimas
Estacionárias
Compactas
13

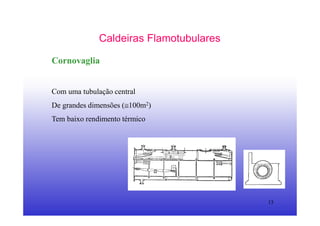

Caldeiras Flamotubulares
Cornovaglia
Com uma tubulação central
De grandes dimensões (≅100m2)
Tem baixo rendimento térmico
14

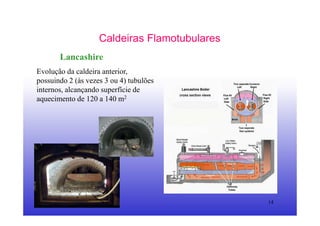

Caldeiras Flamotubulares
Lancashire
Evolução da caldeira anterior,
possuindo 2 (às vezes 3 ou 4) tubulões
internos, alcançando superfície de
aquecimento de 120 a 140 m2
15

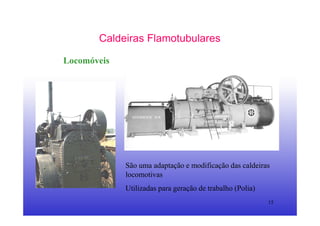

Caldeiras Flamotubulares
Locomóveis
São uma adaptação e modificação das caldeiras
locomotivas
Utilizadas para geração de trabalho (Polia)
16

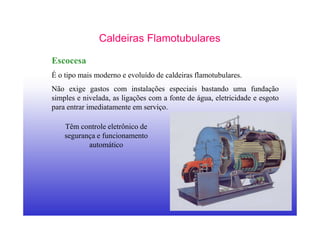

Caldeiras Flamotubulares
Escocesa
É o tipo mais moderno e evoluído de caldeiras flamotubulares.
Não exige gastos com instalações especiais bastando uma fundação
simples e nivelada, as ligações com a fonte de água, eletricidade e esgoto
para entrar imediatamente em serviço.
Têm controle eletrônico de
segurança e funcionamento
automático

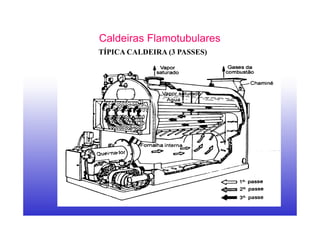

TÍPICA CALDEIRA (3 PASSES)

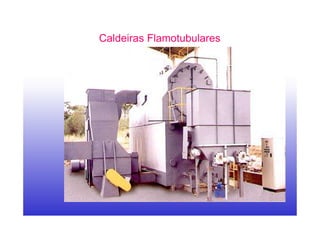

Caldeiras Flamotubulares
Caldeiras Flamotubulares
19

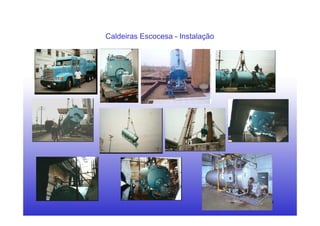

Caldeiras Escocesa - Instalação
CIRCULAÇÃO DE ÁGUA NA CALDEIRA
Caldeiras Aquatubulares

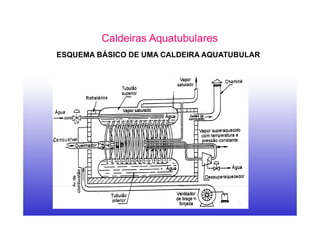

ESQUEMA BÁSICO DE UMA CALDEIRA AQUATUBULAR
Caldeiras Aquatubulares
22
Caldeiras Aquatubulares
Classificadas:
1 Caldeiras de tubos retos
Tubo Reto com Tambor Longitudinal Tubo Reto com Tambor Transversal
Possuem fácil acesso aos tubos para fins de limpeza ou troca
Causam pequena perda de carga
Exigem chaminés pequenas
Todos os tubos principais são iguais necessitando de poucas formas especiais.
23
Caldeiras Aquatubulares

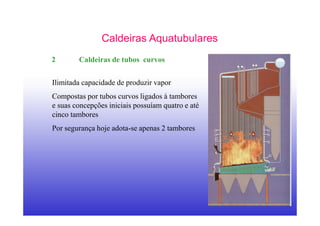

2 Caldeiras de tubos curvos
Ilimitada capacidade de produzir vapor
Compostas por tubos curvos ligados à tambores
e suas concepções iniciais possuíam quatro e até
cinco tambores
Por segurança hoje adota-se apenas 2 tambores
24

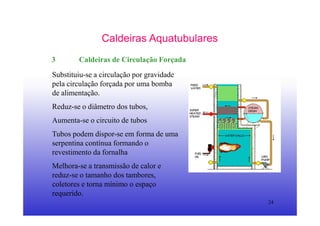

Caldeiras Aquatubulares
3 Caldeiras de Circulação Forçada
Substituiu-se a circulação por gravidade
pela circulação forçada por uma bomba
de alimentação.
Reduz-se o diâmetro dos tubos,
Aumenta-se o circuito de tubos
Tubos podem dispor-se em forma de uma
serpentina contínua formando o
revestimento da fornalha
Melhora-se a transmissão de calor e
reduz-se o tamanho dos tambores,
coletores e torna mínimo o espaço
requerido.

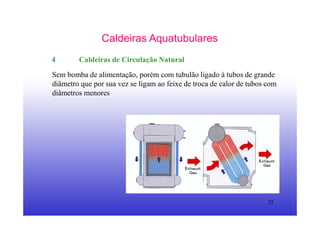

25
Caldeiras Aquatubulares
4 Caldeiras de Circulação Natural
Sem bomba de alimentação, porém com tubulão ligado à tubos de grande
diâmetro que por sua vez se ligam ao feixe de troca de calor de tubos com
diâmetros menores
26

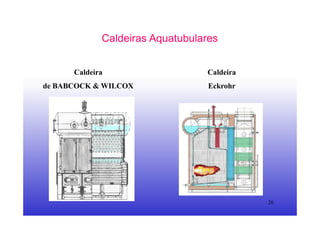

Caldeiras Aquatubulares
Caldeira
de BABCOCK & WILCOX
Caldeira
Eckrohr
27

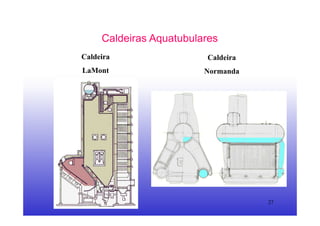

Caldeiras Aquatubulares
Caldeira
LaMont
Caldeira
Normanda
28

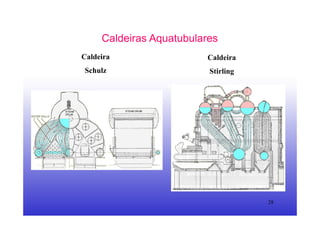

Caldeiras Aquatubulares
Caldeira
Schulz
Caldeira
Stirling

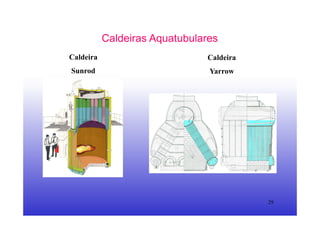

29
Caldeiras Aquatubulares
Caldeira
Sunrod
Caldeira
Yarrow
30

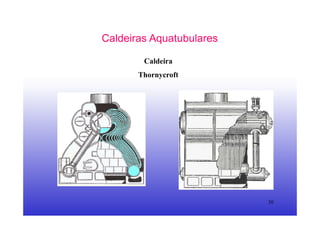

Caldeiras Aquatubulares
Caldeira
Thornycroft
31

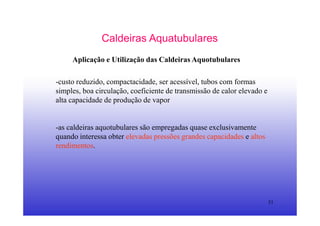

Caldeiras Aquatubulares
Aplicação e Utilização das Caldeiras Aquotubulares
-custo reduzido, compactacidade, ser acessível, tubos com formas
simples, boa circulação, coeficiente de transmissão de calor elevado e
alta capacidade de produção de vapor
-as caldeiras aquotubulares são empregadas quase exclusivamente
quando interessa obter elevadas pressões grandes capacidades e altos
rendimentos.
32

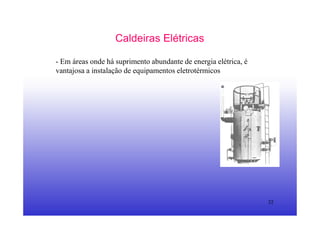

Caldeiras Elétricas
- Em áreas onde há suprimento abundante de energia elétrica, é
vantajosa a instalação de equipamentos eletrotérmicos

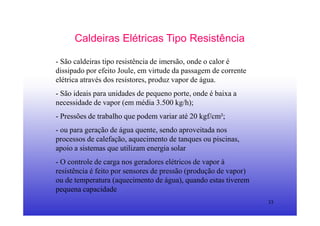

33
Caldeiras Elétricas Tipo Resistência
- São caldeiras tipo resistência de imersão, onde o calor é
dissipado por efeito Joule, em virtude da passagem de corrente
elétrica através dos resistores, produz vapor de água.
- São ideais para unidades de pequeno porte, onde é baixa a
necessidade de vapor (em média 3.500 kg/h);
- Pressões de trabalho que podem variar até 20 kgf/cm²;
- ou para geração de água quente, sendo aproveitada nos
processos de calefação, aquecimento de tanques ou piscinas,
apoio a sistemas que utilizam energia solar
- O controle de carga nos geradores elétricos de vapor à
resistência é feito por sensores de pressão (produção de vapor)
ou de temperatura (aquecimento de água), quando estas tiverem
pequena capacidade
34

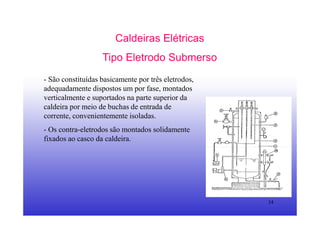

Caldeiras Elétricas
Tipo Eletrodo Submerso
- São constituídas basicamente por três eletrodos,
adequadamente dispostos um por fase, montados
verticalmente e suportados na parte superior da
caldeira por meio de buchas de entrada de
corrente, convenientemente isoladas.
- Os contra-eletrodos são montados solidamente
fixados ao casco da caldeira.
35

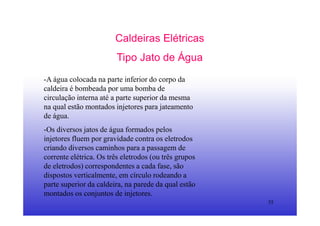

Caldeiras Elétricas
Tipo Jato de Água
-A água colocada na parte inferior do corpo da
caldeira é bombeada por uma bomba de
circulação interna até a parte superior da mesma
na qual estão montados injetores para jateamento
de água.
-Os diversos jatos de água formados pelos
injetores fluem por gravidade contra os eletrodos
criando diversos caminhos para a passagem de
corrente elétrica. Os três eletrodos (ou três grupos
de eletrodos) correspondentes a cada fase, são
dispostos verticalmente, em círculo rodeando a
parte superior da caldeira, na parede da qual estão
montados os conjuntos de injetores.
