Projeto de Sistemas de Vapor
Projeto de Sistemas de Vapor
Aplicação de Vapor

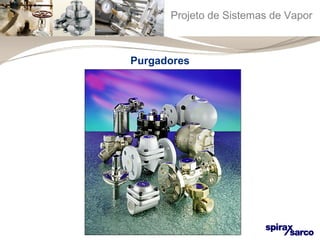

Purgadores
Projeto de Sistemas de Vapor
Purgadores
Projeto de Sistemas de Vapor
CONCEITO: Dispositivo que libera automaticamente
condensado, sem perder VAPOR.
CONDIÇÃO BÁSICA DE FUNCIONAMENTO:
PP11 >> PP22
PPrreessssããoo
PPrreessssããoo
PPrreessssããoo
DDiiffeerreenncciiaall
DDiiffeerreenncciiaall
DDiiffeerreenncciiaall
Purgador
Projeto de Sistemas de Vapor
Purgador

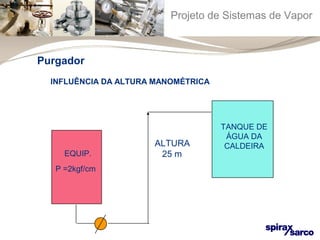

INFLUÊNCIA DA ALTURA MANOMÉTRICA
ALTURA
25 m
TANQUE DE
ÁGUA DA
CALDEIRA
EQUIP.
P =2kgf/cm
Projeto de Sistemas de Vapor

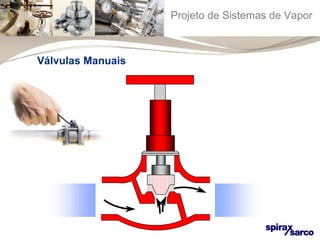

Válvulas Manuais
Projeto de Sistemas de Vapor

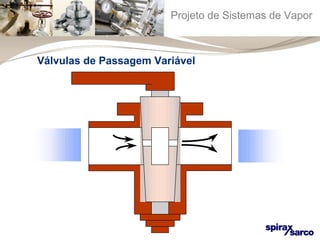

Válvulas de Passagem Variável
Projeto de Sistemas de Vapor

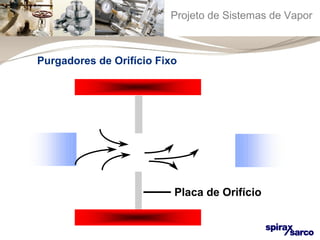

Purgadores de Orifício Fixo
Placa de Orifício
Projeto de Sistemas de Vapor

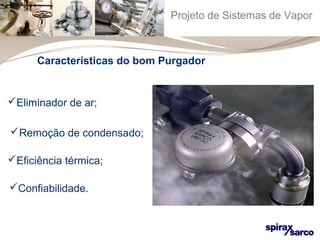

Características do bom Purgador
Eliminador de ar;
Remoção de condensado;
Eficiência térmica;
Confiabilidade.
Projeto de Sistemas de Vapor

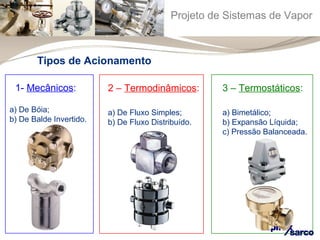

1- Mecânicos:
a) De Bóia;
b) De Balde Invertido.
2 – Termodinâmicos:
a) De Fluxo Simples;
b) De Fluxo Distribuído.

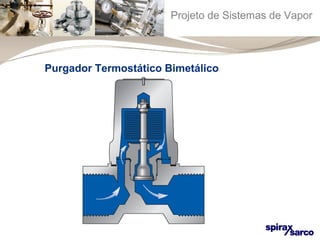

3 – Termostáticos:
a) Bimetálico;
b) Expansão Líquida;
c) Pressão Balanceada.
Tipos de Acionamento
Projeto de Sistemas de Vapor

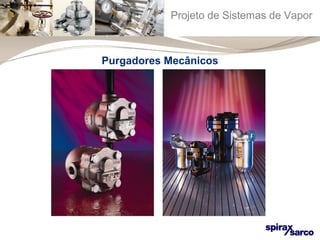

Purgadores Mecânicos
Projeto de Sistemas de Vapor

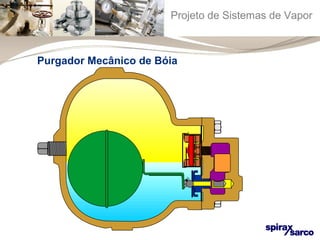

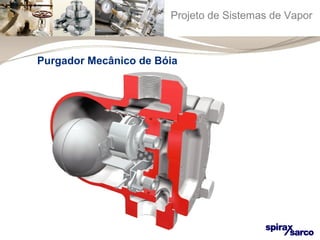

Purgador Mecânico de Bóia
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Projeto de Sistemas de Vapor

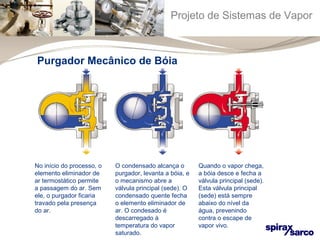

No início do processo, o
elemento eliminador de
ar termostático permite
a passagem do ar. Sem
ele, o purgador ficaria
travado pela presença
do ar.
O condensado alcança o
purgador, levanta a bóia, e
o mecanismo abre a
válvula principal (sede). O
condensado quente fecha
o elemento eliminador de
ar. O condesado é
descarregado à
temperatura do vapor
saturado.
Quando o vapor chega,
a bóia desce e fecha a
válvula principal (sede).
Esta válvula principal
(sede) está sempre
abaixo do nível da
água, prevenindo
contra o escape de
vapor vivo.

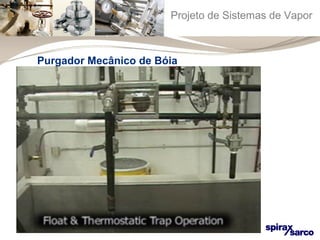

Purgador Mecânico de Bóia
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Purgador de Bóia com Eliminador de Vapor Preso
Projeto de Sistemas de Vapor

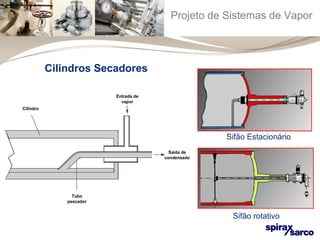

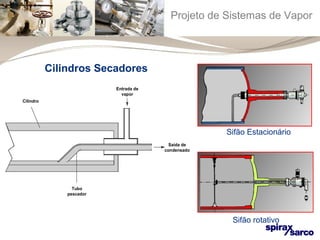

Cilindro
Entrada de
vapor
Saída de
condensado
Tubo
pescador
Sifão Estacionário
Sifão rotativo

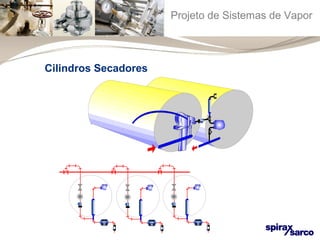

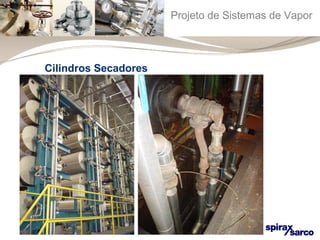

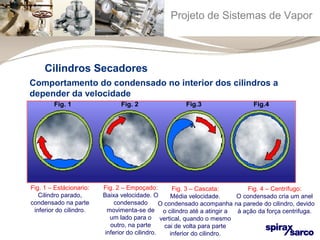

Cilindros Secadores
Projeto de Sistemas de Vapor

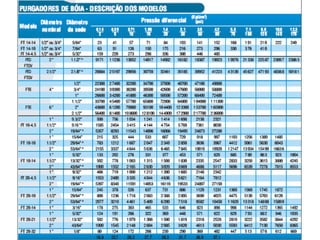

Purgador Mecânico de Bóia

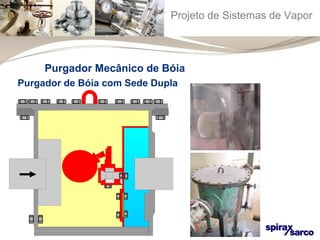

Purgador de Bóia com Sede Dupla
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Principais Características:
- Proporcionam a descarga contínua do condensado na
mesma temperatura do vapor, sendo ideais para aplicações
onde haja a necessidade da imediata eliminação do
condensado;
- São os únicos que possibilitam a eliminação do vapor
preso, desde que dotados da válvula tipo SLR;
- São bons eliminadores de ar, desde que providos com
elemento próprio. Absorvem muito bem quaisquer
variações de pressão e / ou vazão;
- Podem sofrer danos por golpes de aríete e por condensado
corrosivo.
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Projeto de Sistemas de Vapor

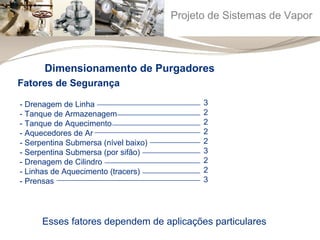

Dimensionamento de Purgadores
Fatores de Segurança
- Drenagem de Linha
- Tanque de Armazenagem
- Tanque de Aquecimento
- Aquecedores de Ar
- Serpentina Submersa (nível baixo)
- Serpentina Submersa (por sifão)
- Drenagem de Cilindro
- Linhas de Aquecimento (tracers)

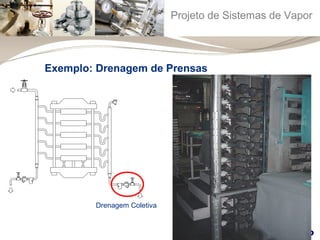

- Prensas
322223223
Esses fatores dependem de aplicações particulares
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia

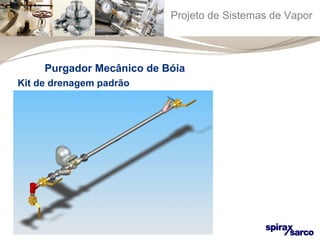

Kit de drenagem padrão
Projeto de Sistemas de Vapor

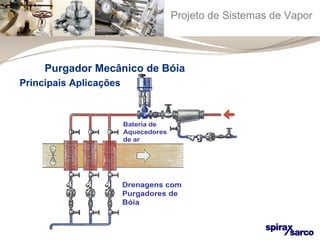

Purgador Mecânico de Bóia

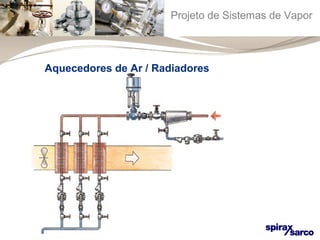

Bateria de
Aquecedores
de ar
Drenagens com
Purgadores de
Bóia
Principais Aplicações
Projeto de Sistemas de Vapor

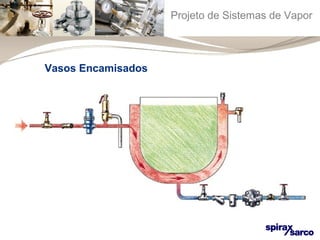

Vaso
Encamisado
Drenagem com
Purgador de Bóia
Purgador Mecânico de Bóia
Produto
Principais Aplicações
Projeto de Sistemas de Vapor

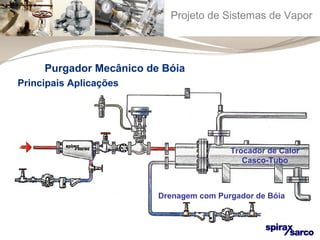

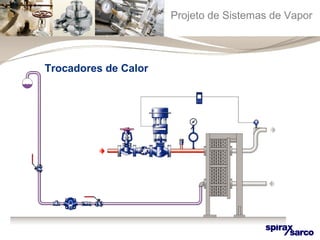

Trocador de Calor
Casco-Tubo
Purgador Mecânico de Bóia
Drenagem com Purgador de Bóia
Principais Aplicações
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Cilindro
Secador
Drenagem com Purgador de Bóia
Principais Aplicações
Projeto de Sistemas de Vapor
Purgador Mecânico de Bóia
Projeto de Sistemas de Vapor

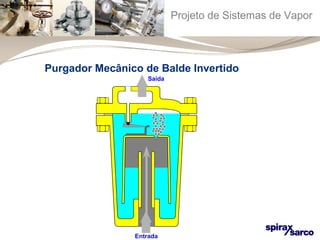

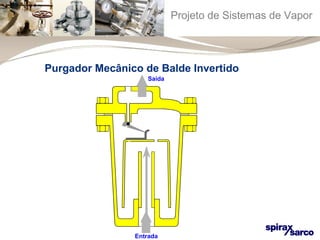

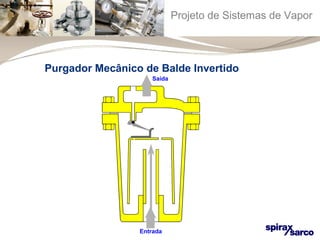

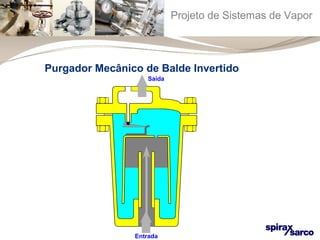

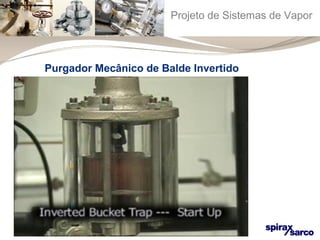

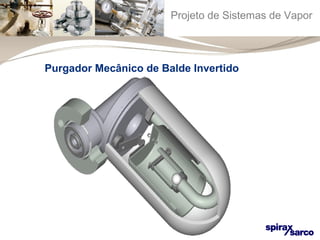

Purgador Mecânico de Balde Invertido
Projeto de Sistemas de Vapor
Purgador Mecânico de Balde Invertido
Saída
Entrada
Projeto de Sistemas de Vapor

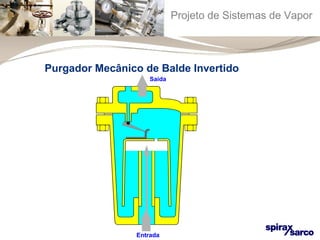

Purgador Mecânico de Balde Invertido
Saída
EEnnttrraaddaa
Projeto de Sistemas de Vapor
Purgador Mecânico de Balde Invertido
Saída
Entrada
Projeto de Sistemas de Vapor
Purgador Mecânico de Balde Invertido
Saída
Entrada
Projeto de Sistemas de Vapor
Purgador Mecânico de Balde Invertido
Saída
EEnnttrraaddaa
Projeto de Sistemas de Vapor
Purgador Mecânico de Balde Invertido
Saída
Entrada
Projeto de Sistemas de Vapor

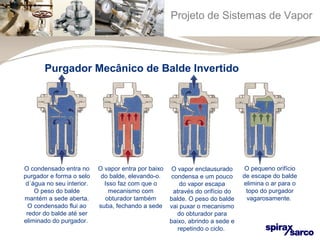

O condensado entra no
purgador e forma o selo
d´água no seu interior.
O peso do balde
mantém a sede aberta.
O condensado flui ao
redor do balde até ser
eliminado do purgador.
O vapor entra por baixo
do balde, elevando-o.
Isso faz com que o
mecanismo com
obturador também
suba, fechando a sede
O vapor enclausurado
condensa e um pouco
do vapor escapa
através do orifício do
balde. O peso do balde
vai puxar o mecanismo
do obturador para
baixo, abrindo a sede e
repetindo o ciclo.
O pequeno orifício
de escape do balde
elimina o ar para o
topo do purgador
vagarosamente.
Purgador Mecânico de Balde Invertido
Projeto de Sistemas de Vapor
Purgador Mecânico de Balde Invertido
Projeto de Sistemas de Vapor
Purgador Mecânico de Balde Invertido
Projeto de Sistemas de Vapor

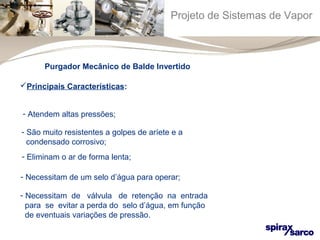

Purgador Mecânico de Balde Invertido
Principais Características:
- Atendem altas pressões;
- São muito resistentes a golpes de aríete e a
condensado corrosivo;
- Eliminam o ar de forma lenta;
- Necessitam de um selo d’água para operar;
- Necessitam de válvula de retenção na entrada
para se evitar a perda do selo d’água, em função
de eventuais variações de pressão.
Projeto de Sistemas de Vapor

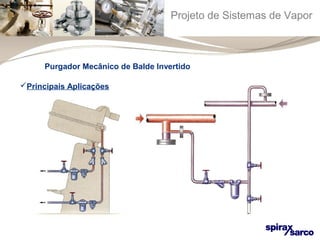

Purgador Mecânico de Balde Invertido
Principais Aplicações
Projeto de Sistemas de Vapor
Purgador Mecânico de Balde Invertido
Projeto de Sistemas de Vapor

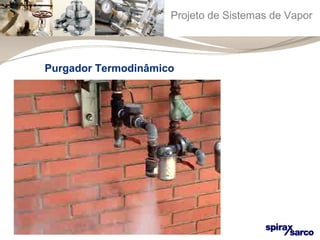

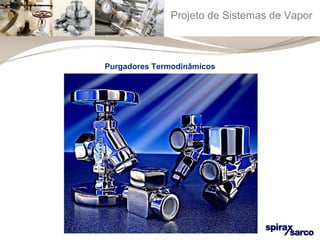

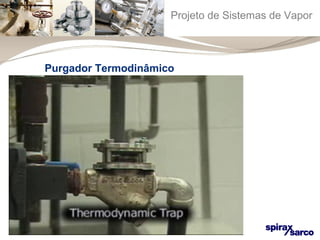

Purgadores Termodinâmicos
Projeto de Sistemas de Vapor

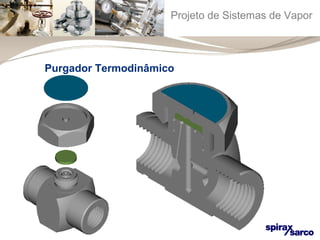

Purgador Termodinâmico
Projeto de Sistemas de Vapor

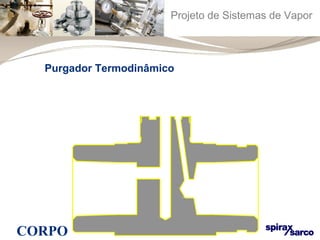

Purgador Termodinâmico
CORPO
Projeto de Sistemas de Vapor

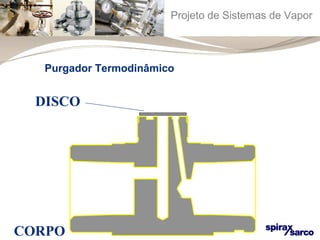

Purgador Termodinâmico
DISCO
CORPO
Projeto de Sistemas de Vapor
ISOTAMPA
Purgador Termodinâmico
DISCO
CORPO
Projeto de Sistemas de Vapor

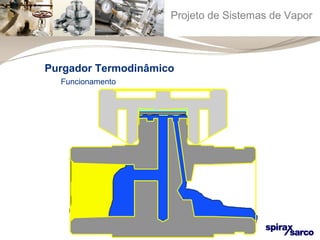

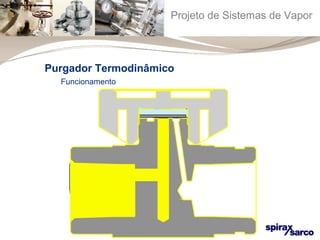

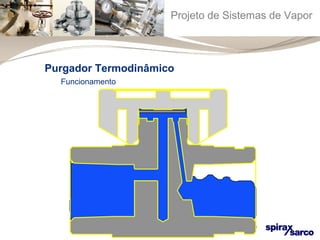

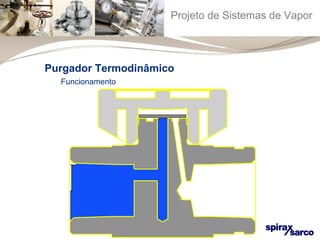

Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Funcionamento
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Projeto de Sistemas de Vapor

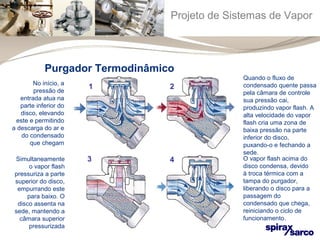

1 2
3 4
No início, a
pressão de
entrada atua na
parte inferior do
disco, elevando
este e permitindo
a descarga do ar e
do condensado
que chegam
Simultaneamente
o vapor flash
pressuriza a parte
superior do disco,
empurrando este
para baixo. O
disco assenta na
sede, mantendo a
câmara superior
pressurizada
Quando o fluxo de
condensado quente passa
pela câmara de controle
sua pressão cai,
produzindo vapor flash. A
alta velocidade do vapor
flash cria uma zona de
baixa pressão na parte
inferior do disco,
puxando-o e fechando a
sede.
O vapor flash acima do
disco condensa, devido
à troca térmica com a
tampa do purgador,
liberando o disco para a
passagem do
condensado que chega,
reiniciando o ciclo de
funcionamento.
Purgador Termodinâmico
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Projeto de Sistemas de Vapor
Purgador Termodinâmico

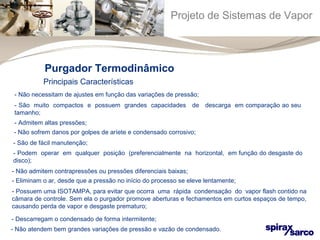

Principais Características
- Não necessitam de ajustes em função das variações de pressão;
- São muito compactos e possuem grandes capacidades de descarga em comparação ao seu
tamanho;
- Admitem altas pressões;
- Não sofrem danos por golpes de aríete e condensado corrosivo;
- São de fácil manutenção;
- Podem operar em qualquer posição (preferencialmente na horizontal, em função do desgaste do
disco);
- Não admitem contrapressões ou pressões diferenciais baixas;
- Eliminam o ar, desde que a pressão no início do processo se eleve lentamente;
- Possuem uma ISOTAMPA, para evitar que ocorra uma rápida condensação do vapor flash contido na
câmara de controle. Sem ela o purgador promove aberturas e fechamentos em curtos espaços de tempo,
causando perda de vapor e desgaste prematuro;
- Descarregam o condensado de forma intermitente;
- Não atendem bem grandes variações de pressão e vazão de condensado.
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Principais Aplicações:
Projeto de Sistemas de Vapor
Purgador Termodinâmico
Projeto de Sistemas de Vapor

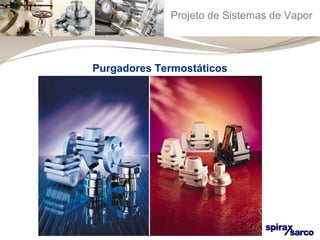

Purgadores Termostáticos
Projeto de Sistemas de Vapor

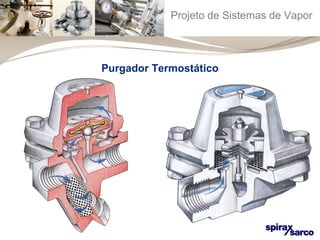

Purgador Termostático
Projeto de Sistemas de Vapor

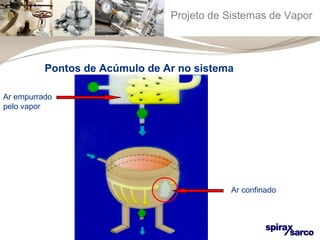

Pontos de Acúmulo de Ar no sistema
Ar empurrado
pelo vapor
Ar confinado
Projeto de Sistemas de Vapor

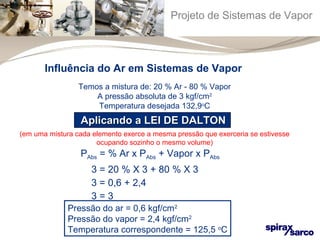

Influência do Ar em Sistemas de Vapor
Temos a mistura de: 20 % Ar - 80 % Vapor
A pressão absoluta de 3 kgf/cm2
Temperatura desejada 132,9oC
Aplicando aa LLEEII DDEE DDAALLTTOONN
(em uma mistura cada elemento exerce a mesma pressão que exerceria se estivesse
ocupando sozinho o mesmo volume)
PAbs = % Ar x PAbs + Vapor x PAbs
3 = 20 % X 3 + 80 % X 3
3 = 0,6 + 2,4
3 = 3
Pressão do ar = 0,6 kgf/cm2
Pressão do vapor = 2,4 kgf/cm2
Temperatura correspondente = 125,5 oC
Projeto de Sistemas de Vapor

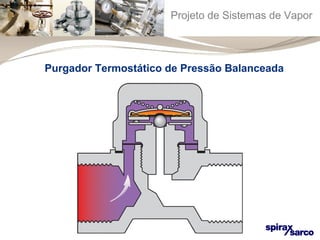

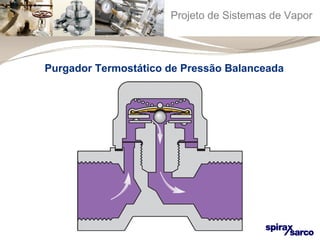

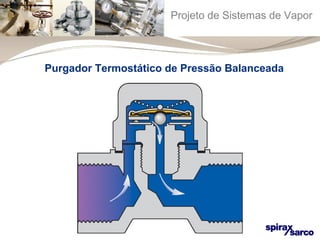

Purgador Termostático de Pressão Balanceada
Projeto de Sistemas de Vapor
Purgador Termostático de Pressão Balanceada
Projeto de Sistemas de Vapor
Purgador Termostático de Pressão Balanceada
Projeto de Sistemas de Vapor
Purgador Termostático de Pressão Balanceada
Projeto de Sistemas de Vapor

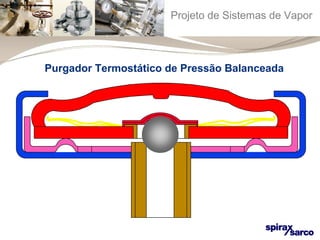

Purgador Termostático de Pressão Balanceada
Projeto de Sistemas de Vapor

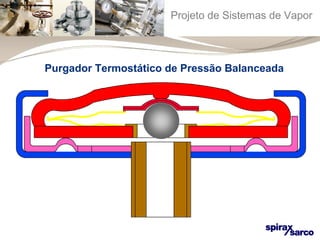

Purgador Termostático de Pressão Balanceada
1 2 3
No início do processo, o
ar frio e o condensado
entram no purgador e
são descarregados
livremente porque a
cápsula também está
fria, e a válvula aberta.
Quando o condensado se
aproxima da temperatura do vapor
a cápsula vai aquecendo. O
líquido da cápsula evapora,
causando uma pressurização
interna que atua sobre o
diafragma, empurrando a válvula
contra a sede, antes de ocorrer
perda de vapor.
O condensado esfria. A
pressão de vapor no
interior da cápsula
diminui e a válvula
começa a abrir. O
condensado é
descarregado e o ciclo
se repete.
Projeto de Sistemas de Vapor
Purgador Termostático de Pressão Balanceada

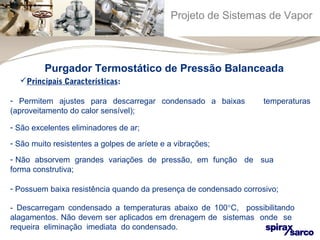

Principais Características:
- Permitem ajustes para descarregar condensado a baixas temperaturas
(aproveitamento do calor sensível);
- São excelentes eliminadores de ar;
- São muito resistentes a golpes de aríete e a vibrações;
- Não absorvem grandes variações de pressão, em função de sua
forma construtiva;
- Possuem baixa resistência quando da presença de condensado corrosivo;
- Descarregam condensado a temperaturas abaixo de 100°C, possibilitando
alagamentos. Não devem ser aplicados em drenagem de sistemas onde se
requeira eliminação imediata do condensado.
Projeto de Sistemas de Vapor

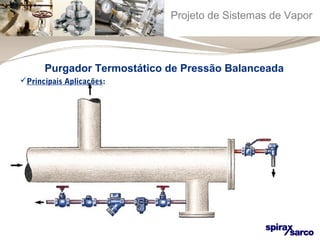

Purgador Termostático de Pressão Balanceada
Principais Aplicações:
Projeto de Sistemas de Vapor

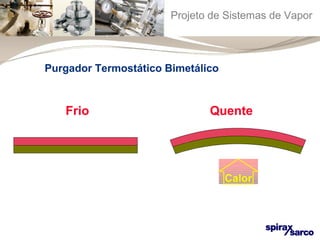

Frio Quente
Calor

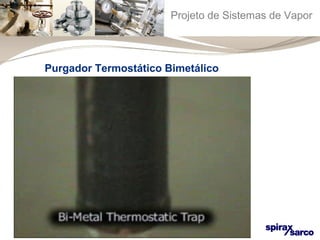

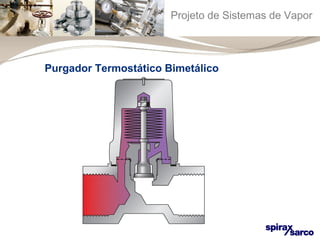

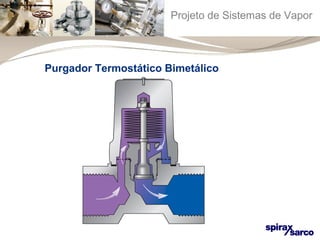

Purgador Termostático Bimetálico
Projeto de Sistemas de Vapor

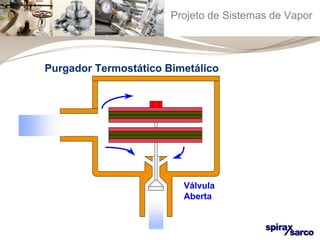

Purgador Termostático Bimetálico
Válvula
Aberta
Projeto de Sistemas de Vapor

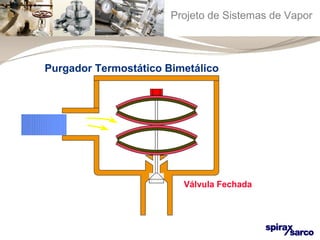

Purgador Termostático Bimetálico
Válvula Fechada
Projeto de Sistemas de Vapor

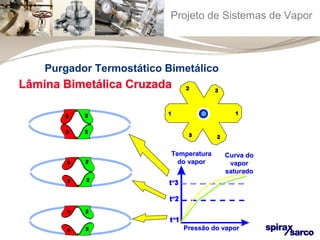

Purgador Termostático Bimetálico
Lâmina BBiimmeettáálliiccaa CCrruuzzaaddaa
TTeemmppeerraattuurraa
ddoo vvaappoorr
CCuurrvvaa ddoo
vvaappoorr
ssaattuurraaddoo
PPrreessssããoo ddoo vvaappoorr
Projeto de Sistemas de Vapor
Purgador Termostático Bimetálico
Projeto de Sistemas de Vapor
Purgador Termostático Bimetálico
Projeto de Sistemas de Vapor
Purgador Termostático Bimetálico
Projeto de Sistemas de Vapor
Purgador Termostático Bimetálico
Projeto de Sistemas de Vapor

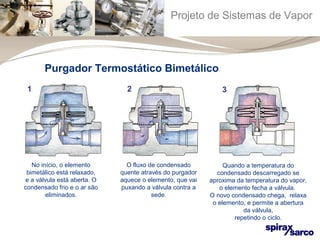

1 2 3
No início, o elemento
bimetálico está relaxado,
e a válvula está aberta. O
condensado frio e o ar são
eliminados.
O fluxo de condensado
quente através do purgador
aquece o elemento, que vai
puxando a válvula contra a
sede.
Quando a temperatura do
condensado descarregado se
aproxima da temperatura do vapor,
o elemento fecha a válvula.
O novo condensado chega, relaxa
o elemento, e permite a abertura
da válvula,
repetindo o ciclo.
Purgador Termostático Bimetálico
Projeto de Sistemas de Vapor

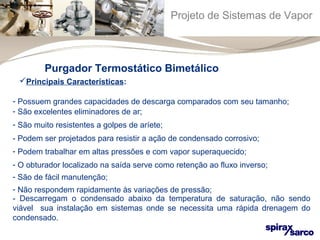

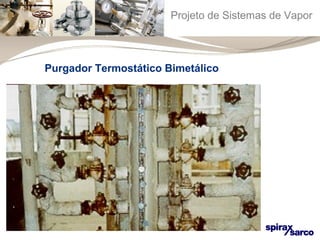

Purgador Termostático Bimetálico
Principais Características:
- Possuem grandes capacidades de descarga comparados com seu tamanho;
- São excelentes eliminadores de ar;
- São muito resistentes a golpes de aríete;
- Podem ser projetados para resistir a ação de condensado corrosivo;
- Podem trabalhar em altas pressões e com vapor superaquecido;
- O obturador localizado na saída serve como retenção ao fluxo inverso;
- São de fácil manutenção;
- Não respondem rapidamente às variações de pressão;
- Descarregam o condensado abaixo da temperatura de saturação, não sendo
viável sua instalação em sistemas onde se necessita uma rápida drenagem do
condensado.
Projeto de Sistemas de Vapor

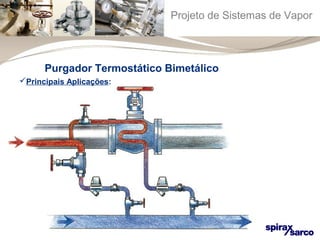

Purgador Termostático Bimetálico
Principais Aplicações:
Projeto de Sistemas de Vapor
Purgador Termostático Bimetálico
Projeto de Sistemas de Vapor

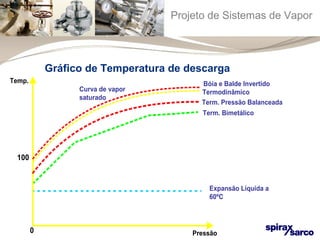

Gráfico de Temperatura de descarga
Curva de vapor
saturado
Bóia e Balde Invertido
Termodinâmico
Term. Pressão Balanceada
Term. Bimetálico
Expansão Líquida a
60ºC
0
Temp.
100
Pressão
Projeto de Sistemas de Vapor

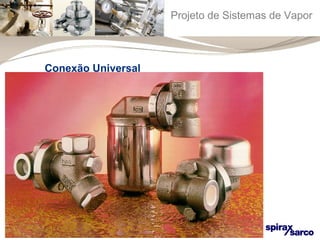

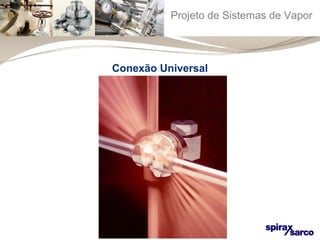

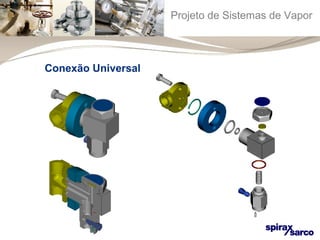

Conexão Universal
Projeto de Sistemas de Vapor

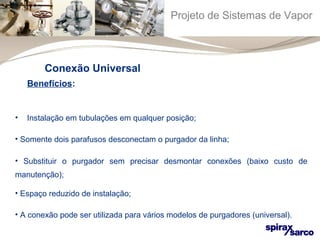

Conexão Universal
Projeto de Sistemas de Vapor
Conexão Universal
Benefícios:
• Instalação em tubulações em qualquer posição;
• Somente dois parafusos desconectam o purgador da linha;
• Substituir o purgador sem precisar desmontar conexões (baixo custo de
manutenção);
• Espaço reduzido de instalação;
• A conexão pode ser utilizada para vários modelos de purgadores (universal).
Projeto de Sistemas de Vapor
Conexão Universal
Projeto de Sistemas de Vapor

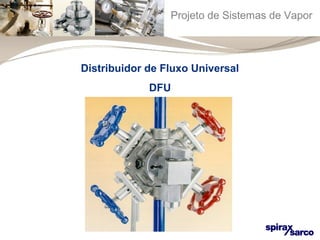

Distribuidor de Fluxo Universal
DFU
Projeto de Sistemas de Vapor

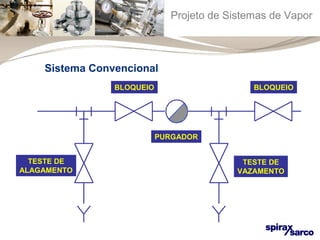

Sistema Convencional
TESTE DE
ALAGAMENTO
BLOQUEIO BLOQUEIO
TESTE DE
VAZAMENTO
PURGADOR
Projeto de Sistemas de Vapor

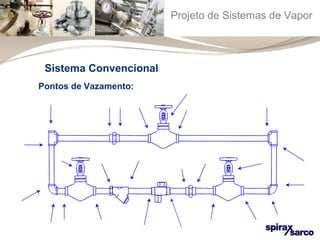

Sistema Convencional
Pontos de Vazamento:
Projeto de Sistemas de Vapor

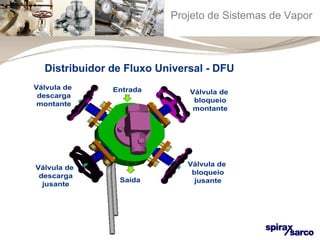

Distribuidor de Fluxo Universal - DFU
Entrada
Saída
Válvula de
descarga
montante
Válvula de
descarga
jusante
Válvula de
bloqueio
montante
Válvula de
bloqueio
jusante
Projeto de Sistemas de Vapor

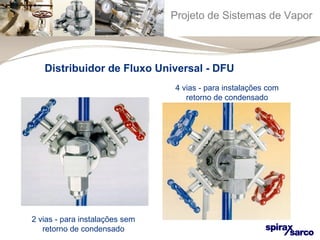

Distribuidor de Fluxo Universal - DFU
2 vias - para instalações sem
retorno de condensado
4 vias - para instalações com
retorno de condensado
Projeto de Sistemas de Vapor
Saída
Válvula
aberta
Válvula
aberta
Válvula
fechada
Válvula
fechada

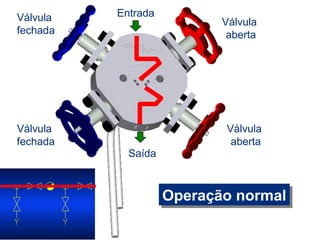

OOppeerraaççããoo nnoorrmmaall
Entrada
Projeto de Sistemas de Vapor

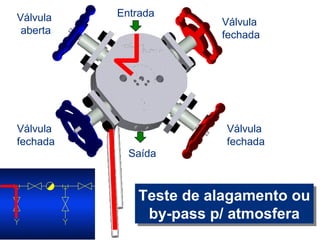

Saída
Válvula
fechada
Válvula
fechada
Válvula
aberta
Válvula
fechada
Entrada
Teste de alagamento ou
by-pass p/ atmosfera
Projeto de Sistemas de Vapor
Saída
Válvula
aberta
Válvula
fechada
Válvula
fechada
Válvula
aberta
Entrada

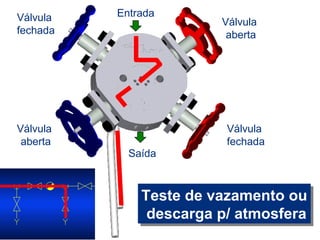

Teste de vazamento ou
descarga p/ atmosfera
Projeto de Sistemas de Vapor

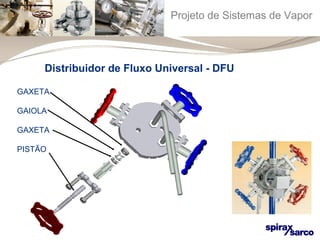

Distribuidor de Fluxo Universal - DFU
GAXETA
GAIOLA
GAXETA
PISTÃO
Projeto de Sistemas de Vapor

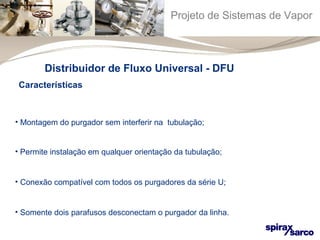

Distribuidor de Fluxo Universal - DFU
Características
• Montagem do purgador sem interferir na tubulação;
• Permite instalação em qualquer orientação da tubulação;
• Conexão compatível com todos os purgadores da série U;
• Somente dois parafusos desconectam o purgador da linha.

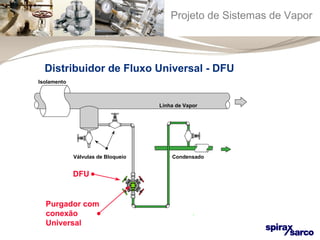

Projeto de Sistemas de Vapor
Distribuidor de Fluxo Universal - DFU
Linha de Vapor
Condensado
Válvulas de Bloqueio
DFU
Isolamento
Purgador com
conexão
Universal
Projeto de Sistemas de Vapor

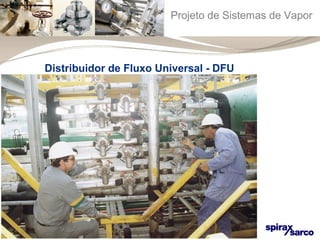

Distribuidor de Fluxo Universal - DFU
Projeto de Sistemas de Vapor

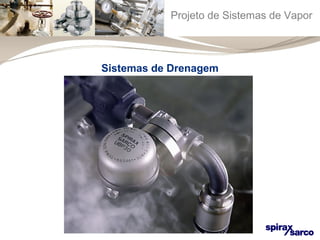

Sistemas de Drenagem
Projeto de Sistemas de Vapor
Drenagem Coletiva
AAAA BBBB CCCC
Projeto de Sistemas de Vapor
Drenagem Individual
AAAA BBBB CCCC
Projeto de Sistemas de Vapor
Drenagem Coletiva
Drenagem Individual
Exemplo: Drenagem de Prensas
Projeto de Sistemas de Vapor
Drenagem de Serpentina com saída pela parte superior
coluna
vapor
tubulação de
peq. diâmetro
até o pé da
coluna
sifão
tubo
pescador
curva de
elevação
Projeto de Sistemas de Vapor

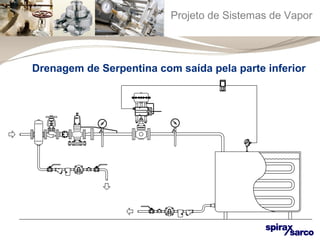

Drenagem de Serpentina com saída pela parte inferior
Projeto de Sistemas de Vapor
Vasos Encamisados
Projeto de Sistemas de Vapor
Cilindros Secadores
Projeto de Sistemas de Vapor
Cilindro
Entrada de
vapor
Saída de
condensado
Tubo
pescador
Sifão Estacionário
Sifão rotativo
Cilindros Secadores
Projeto de Sistemas de Vapor
Comportamento do condensado no interior dos cilindros a
depender da velocidade
Fig. 1 Fig. 2 Fig.3 Fig.4
Fig. 1 – Estácionario:
Cilindro parado,
condensado na parte
inferior do cilindro.
Fig. 2 – Empoçado:
Baixa velocidade. O
condensado
movimenta-se de
um lado para o
outro, na parte
inferior do cilindro.
Fig. 3 – Cascata:
Média velocidade.
O condensado acompanha
o cilindro até a atingir a
vertical, quando o mesmo
cai de volta para parte
inferior do cilindro.
Fig. 4 – Centrífugo:
O condensado cria um anel
na parede do cilindro, devido
à ação da força centrifuga.
Cilindros Secadores
Projeto de Sistemas de Vapor
Cilindros Secadores
Entrada de vapor
Saída de
condensado
União rotativa
Drenagem de condensado
com purgador FT SLR
Projeto de Sistemas de Vapor
Cilindros Secadores
Entrada
de vapor
Saída de
condensado
União rotativa
Drenagem do condensado
Purgador de bóia FT com
conexão a uma válvula de
descarga
Projeto de Sistemas de Vapor
Cilindros Secadores
Projeto de Sistemas de Vapor
Aquecedores de Ar / Radiadores
vvaappoorr
ccoonnddeennssaaddoo
Projeto de Sistemas de Vapor

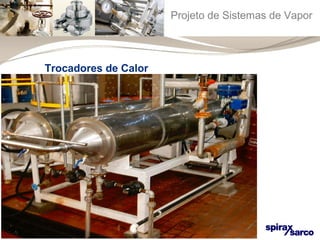

Trocadores de Calor
Projeto de Sistemas de Vapor
Trocadores de Calor
Projeto de Sistemas de Vapor
Trocadores de Calor
Projeto de Sistemas de Vapor

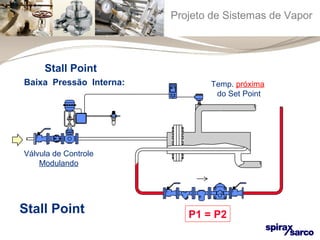

Stall Point
Baixa Pressão Interna: Temp. próxima
do Set Point
P1 = P2
Válvula de Controle
Modulando
Stall Point
Projeto de Sistemas de Vapor

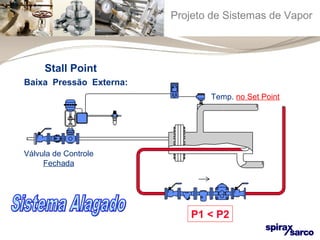

Temp. no Set Point
P1 < P2
Stall Point
Baixa Pressão Externa:
Válvula de Controle
Fechada
Projeto de Sistemas de Vapor
Purgador de Bombeamento - APT
Projeto de Sistemas de Vapor

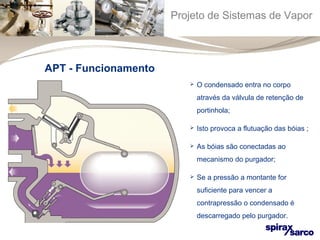

 O condensado entra no corpo
através da válvula de retenção de
portinhola;
 Isto provoca a flutuação das bóias ;
 As bóias são conectadas ao
mecanismo do purgador;
 Se a pressão a montante for
suficiente para vencer a
contrapressão o condensado é
descarregado pelo purgador.
APT - Funcionamento
Projeto de Sistemas de Vapor

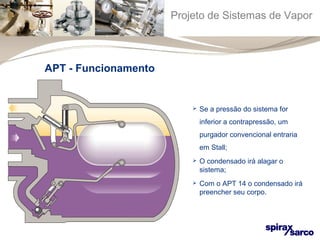

 Se a pressão do sistema for
inferior a contrapressão, um
purgador convencional entraria
em Stall;
 O condensado irá alagar o
sistema;
 Com o APT 14 o condensado irá
preencher seu corpo.
APT - Funcionamento
Projeto de Sistemas de Vapor
 As bóias flutuarão até que o
mecanismo da bomba dispare;
 A válvula de admissão de abre e
a válvula de exaustão fecha.
APT - Funcionamento
Projeto de Sistemas de Vapor
 A ação rápida do mecanismo
garante uma rápida mudança do
modo purgador para o modo bomba;
 Com a válvula de admissão de vapor
aberta, a pressão interna ao APT
eleva-se acima da contra-pressão;
 O condensado é forçado a deixar o
APT através da sede do purgador
para a linha de retorno de
condensado.
APT - Funcionamento
Projeto de Sistemas de Vapor

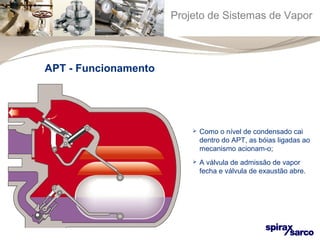

 Como o nível de condensado cai
dentro do APT, as bóias ligadas ao
mecanismo acionam-o;
 A válvula de admissão de vapor
fecha e válvula de exaustão abre.
APT - Funcionamento
Projeto de Sistemas de Vapor

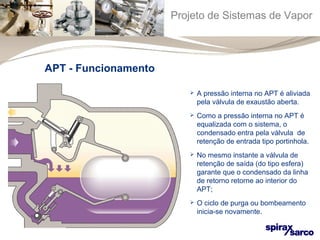

 A pressão interna no APT é aliviada
pela válvula de exaustão aberta.
 Como a pressão interna no APT é
equalizada com o sistema, o
condensado entra pela válvula de
retenção de entrada tipo portinhola.
 No mesmo instante a válvula de
retenção de saída (do tipo esfera)
garante que o condensado da linha
de retorno retorne ao interior do
APT;
 O ciclo de purga ou bombeamento
inicia-se novamente.
APT - Funcionamento
Projeto de Sistemas de Vapor
APT - Aplicações
Remoção de Condensado de Trocadores ddee CCaalloorr CCaassccoo -- TTuubboo
Projeto de Sistemas de Vapor
Métodos de Avaliação de Purgadores
Projeto de Sistemas de Vapor

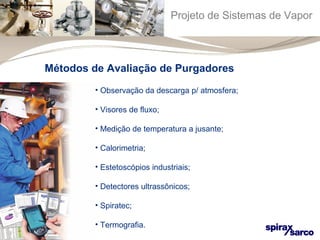

Métodos de Avaliação de Purgadores
• Observação da descarga p/ atmosfera;
• Visores de fluxo;
• Medição de temperatura a jusante;
• Calorimetria;
• Estetoscópios industriais;
• Detectores ultrassônicos;
• Spiratec;

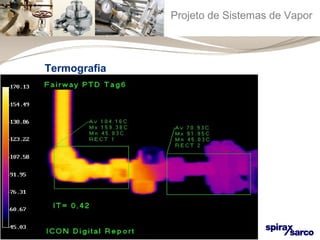

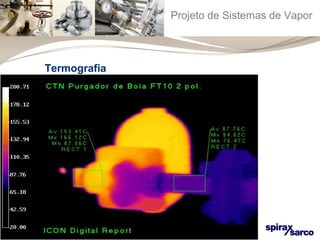

• Termografia.
Projeto de Sistemas de Vapor

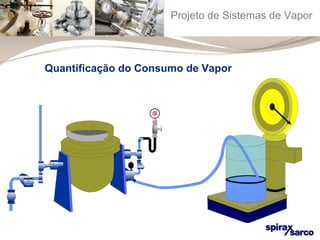

Quantificação do Consumo de Vapor
Projeto de Sistemas de Vapor
Avaliação Visual – Descarga para atmosfera
VVaappoorr PPuurrggaaddoorr
CCoonnddeennssaaddoo
CCoonnddeennssaaddoo
++
VVaappoorr ddee rreevvaappoorraaççããoo
Projeto de Sistemas de Vapor

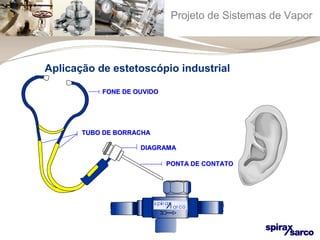

Aplicação de estetoscópio industrial
FFOONNEE DDEE OOUUVVIIDDOO
TTUUBBOO DDEE BBOORRRRAACCHHAA
DDIIAAGGRRAAMMAA
PPOONNTTAA DDEE CCOONNTTAATTOO
Projeto de Sistemas de Vapor
PPuurrggaaddoorr
VViissoorr
ddee
fflluuxxoo
LLiinnhhaa
ddee
rreettoorrnnoo

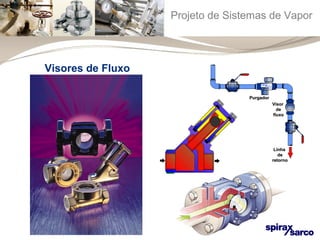

Visores de Fluxo
Projeto de Sistemas de Vapor
Método Ultrassônico – UP100
Projeto de Sistemas de Vapor

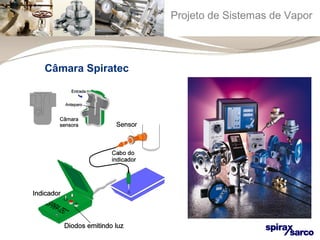

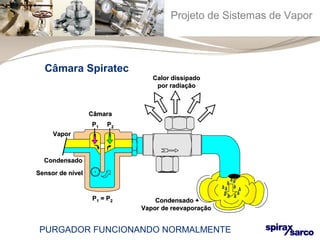

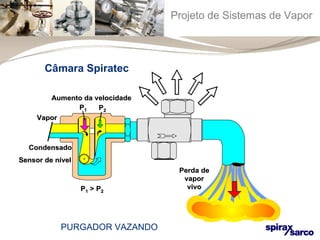

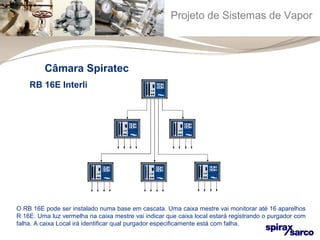

Câmara Spiratec
Projeto de Sistemas de Vapor
CCaalloorr ddiissssiippaaddoo
ppoorr rraaddiiaaççããoo
CCoonnddeennssaaddoo ++
VVaappoorr ddee rreeeevvaappoorraaççããoo
Câmara Spiratec
CCoonnddeennssaaddoo
SSeennssoorr ddee nníívveell
PP11 == PP22
VVaappoorr
CCââmmaarraa
PP11 PP22
PURGADOR FUNCIONANDO NORMALMENTE
Projeto de Sistemas de Vapor
Câmara Spiratec
Aumento ddaa vveelloocciiddaaddee
PP11 PP22
VVaappoorr
CCoonnddeennssaaddoo
SSeennssoorr ddee nníívveell
PP11 >> PP22
PPeerrddaa ddee
vvaappoorr
vviivvoo
PURGADOR VAZANDO
Projeto de Sistemas de Vapor
Purgador Trabalhando
Corretamente
Purgador Falhou aberto
Purgador Falhou Fechado
(Represando)
Câmara Spiratec
Projeto de Sistemas de Vapor
Câmara Spiratec
RB 16E Interligado com RB 16E
O RB 16E pode ser instalado numa base em cascata. Uma caixa mestre vai monitorar até 16 aparelhos
R 16E. Uma luz vermelha na caixa mestre vai indicar que caixa local estará registrando o purgador com
falha. A caixa Local irá identificar qual purgador especificamente está com falha.
Projeto de Sistemas de Vapor
Termografia
Projeto de Sistemas de Vapor
Termografia
Projeto de Sistemas de Vapor
Termografia
Projeto de Sistemas de Vapor
Termografia

Parte 05 aplicação purgador

  • 1.
  • 2.
    Projeto de Sistemasde Vapor Aplicação de Vapor Purgadores
  • 3.
    Projeto de Sistemasde Vapor Purgadores
  • 4.
    Projeto de Sistemasde Vapor CONCEITO: Dispositivo que libera automaticamente condensado, sem perder VAPOR. CONDIÇÃO BÁSICA DE FUNCIONAMENTO: PP11 >> PP22 PPrreessssããoo PPrreessssããoo PPrreessssããoo DDiiffeerreenncciiaall DDiiffeerreenncciiaall DDiiffeerreenncciiaall Purgador
  • 5.
    Projeto de Sistemasde Vapor Purgador INFLUÊNCIA DA ALTURA MANOMÉTRICA ALTURA 25 m TANQUE DE ÁGUA DA CALDEIRA EQUIP. P =2kgf/cm
  • 6.
    Projeto de Sistemasde Vapor Válvulas Manuais
  • 7.
    Projeto de Sistemasde Vapor Válvulas de Passagem Variável
  • 8.
    Projeto de Sistemasde Vapor Purgadores de Orifício Fixo Placa de Orifício
  • 9.
    Projeto de Sistemasde Vapor Características do bom Purgador Eliminador de ar; Remoção de condensado; Eficiência térmica; Confiabilidade.
  • 10.
    Projeto de Sistemasde Vapor 1- Mecânicos: a) De Bóia; b) De Balde Invertido. 2 – Termodinâmicos: a) De Fluxo Simples; b) De Fluxo Distribuído. 3 – Termostáticos: a) Bimetálico; b) Expansão Líquida; c) Pressão Balanceada. Tipos de Acionamento
  • 11.
    Projeto de Sistemasde Vapor Purgadores Mecânicos
  • 12.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia
  • 13.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia
  • 14.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia
  • 15.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia
  • 16.
    Projeto de Sistemasde Vapor No início do processo, o elemento eliminador de ar termostático permite a passagem do ar. Sem ele, o purgador ficaria travado pela presença do ar. O condensado alcança o purgador, levanta a bóia, e o mecanismo abre a válvula principal (sede). O condensado quente fecha o elemento eliminador de ar. O condesado é descarregado à temperatura do vapor saturado. Quando o vapor chega, a bóia desce e fecha a válvula principal (sede). Esta válvula principal (sede) está sempre abaixo do nível da água, prevenindo contra o escape de vapor vivo. Purgador Mecânico de Bóia
  • 17.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia
  • 18.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia Purgador de Bóia com Eliminador de Vapor Preso
  • 19.
    Projeto de Sistemasde Vapor Cilindro Entrada de vapor Saída de condensado Tubo pescador Sifão Estacionário Sifão rotativo Cilindros Secadores
  • 20.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia Purgador de Bóia com Sede Dupla
  • 21.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia Principais Características: - Proporcionam a descarga contínua do condensado na mesma temperatura do vapor, sendo ideais para aplicações onde haja a necessidade da imediata eliminação do condensado; - São os únicos que possibilitam a eliminação do vapor preso, desde que dotados da válvula tipo SLR; - São bons eliminadores de ar, desde que providos com elemento próprio. Absorvem muito bem quaisquer variações de pressão e / ou vazão; - Podem sofrer danos por golpes de aríete e por condensado corrosivo.
  • 22.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia
  • 23.
    Projeto de Sistemasde Vapor Dimensionamento de Purgadores Fatores de Segurança - Drenagem de Linha - Tanque de Armazenagem - Tanque de Aquecimento - Aquecedores de Ar - Serpentina Submersa (nível baixo) - Serpentina Submersa (por sifão) - Drenagem de Cilindro - Linhas de Aquecimento (tracers) - Prensas 322223223 Esses fatores dependem de aplicações particulares
  • 24.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia Kit de drenagem padrão
  • 25.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia Bateria de Aquecedores de ar Drenagens com Purgadores de Bóia Principais Aplicações
  • 26.
    Projeto de Sistemasde Vapor Vaso Encamisado Drenagem com Purgador de Bóia Purgador Mecânico de Bóia Produto Principais Aplicações
  • 27.
    Projeto de Sistemasde Vapor Trocador de Calor Casco-Tubo Purgador Mecânico de Bóia Drenagem com Purgador de Bóia Principais Aplicações
  • 28.
    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia Cilindro Secador Drenagem com Purgador de Bóia Principais Aplicações
  • 29.

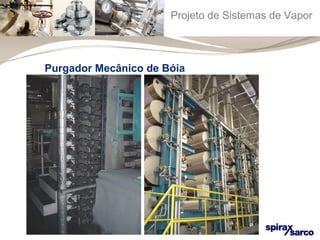

    Projeto de Sistemasde Vapor Purgador Mecânico de Bóia
  • 30.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido
  • 31.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido Saída Entrada
  • 32.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido Saída EEnnttrraaddaa
  • 33.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido Saída Entrada
  • 34.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido Saída Entrada
  • 35.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido Saída EEnnttrraaddaa
  • 36.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido Saída Entrada
  • 37.
    Projeto de Sistemasde Vapor O condensado entra no purgador e forma o selo d´água no seu interior. O peso do balde mantém a sede aberta. O condensado flui ao redor do balde até ser eliminado do purgador. O vapor entra por baixo do balde, elevando-o. Isso faz com que o mecanismo com obturador também suba, fechando a sede O vapor enclausurado condensa e um pouco do vapor escapa através do orifício do balde. O peso do balde vai puxar o mecanismo do obturador para baixo, abrindo a sede e repetindo o ciclo. O pequeno orifício de escape do balde elimina o ar para o topo do purgador vagarosamente. Purgador Mecânico de Balde Invertido
  • 38.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido
  • 39.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido
  • 40.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido Principais Características: - Atendem altas pressões; - São muito resistentes a golpes de aríete e a condensado corrosivo; - Eliminam o ar de forma lenta; - Necessitam de um selo d’água para operar; - Necessitam de válvula de retenção na entrada para se evitar a perda do selo d’água, em função de eventuais variações de pressão.
  • 41.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido Principais Aplicações
  • 42.
    Projeto de Sistemasde Vapor Purgador Mecânico de Balde Invertido
  • 43.
    Projeto de Sistemasde Vapor Purgadores Termodinâmicos
  • 44.
    Projeto de Sistemasde Vapor Purgador Termodinâmico
  • 45.
    Projeto de Sistemasde Vapor Purgador Termodinâmico CORPO
  • 46.
    Projeto de Sistemasde Vapor Purgador Termodinâmico DISCO CORPO
  • 47.
    Projeto de Sistemasde Vapor ISOTAMPA Purgador Termodinâmico DISCO CORPO
  • 48.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 49.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 50.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 51.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 52.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 53.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 54.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 55.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 56.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Funcionamento
  • 57.
    Projeto de Sistemasde Vapor Purgador Termodinâmico
  • 58.
    Projeto de Sistemasde Vapor 1 2 3 4 No início, a pressão de entrada atua na parte inferior do disco, elevando este e permitindo a descarga do ar e do condensado que chegam Simultaneamente o vapor flash pressuriza a parte superior do disco, empurrando este para baixo. O disco assenta na sede, mantendo a câmara superior pressurizada Quando o fluxo de condensado quente passa pela câmara de controle sua pressão cai, produzindo vapor flash. A alta velocidade do vapor flash cria uma zona de baixa pressão na parte inferior do disco, puxando-o e fechando a sede. O vapor flash acima do disco condensa, devido à troca térmica com a tampa do purgador, liberando o disco para a passagem do condensado que chega, reiniciando o ciclo de funcionamento. Purgador Termodinâmico
  • 59.
    Projeto de Sistemasde Vapor Purgador Termodinâmico
  • 60.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Principais Características - Não necessitam de ajustes em função das variações de pressão; - São muito compactos e possuem grandes capacidades de descarga em comparação ao seu tamanho; - Admitem altas pressões; - Não sofrem danos por golpes de aríete e condensado corrosivo; - São de fácil manutenção; - Podem operar em qualquer posição (preferencialmente na horizontal, em função do desgaste do disco); - Não admitem contrapressões ou pressões diferenciais baixas; - Eliminam o ar, desde que a pressão no início do processo se eleve lentamente; - Possuem uma ISOTAMPA, para evitar que ocorra uma rápida condensação do vapor flash contido na câmara de controle. Sem ela o purgador promove aberturas e fechamentos em curtos espaços de tempo, causando perda de vapor e desgaste prematuro; - Descarregam o condensado de forma intermitente; - Não atendem bem grandes variações de pressão e vazão de condensado.
  • 61.

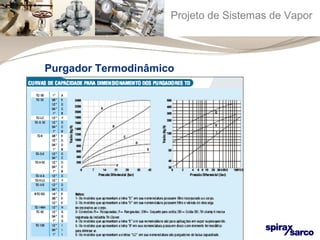

    Projeto de Sistemasde Vapor Purgador Termodinâmico
  • 62.
    Projeto de Sistemasde Vapor Purgador Termodinâmico Principais Aplicações:
  • 63.

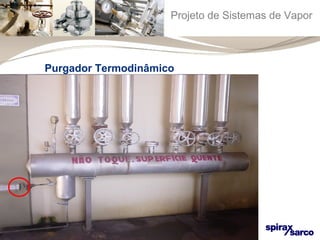

    Projeto de Sistemasde Vapor Purgador Termodinâmico
  • 64.
    Projeto de Sistemasde Vapor Purgadores Termostáticos
  • 65.
    Projeto de Sistemasde Vapor Purgador Termostático
  • 66.
    Projeto de Sistemasde Vapor Pontos de Acúmulo de Ar no sistema Ar empurrado pelo vapor Ar confinado
  • 67.
    Projeto de Sistemasde Vapor Influência do Ar em Sistemas de Vapor Temos a mistura de: 20 % Ar - 80 % Vapor A pressão absoluta de 3 kgf/cm2 Temperatura desejada 132,9oC Aplicando aa LLEEII DDEE DDAALLTTOONN (em uma mistura cada elemento exerce a mesma pressão que exerceria se estivesse ocupando sozinho o mesmo volume) PAbs = % Ar x PAbs + Vapor x PAbs 3 = 20 % X 3 + 80 % X 3 3 = 0,6 + 2,4 3 = 3 Pressão do ar = 0,6 kgf/cm2 Pressão do vapor = 2,4 kgf/cm2 Temperatura correspondente = 125,5 oC
  • 68.
    Projeto de Sistemasde Vapor Purgador Termostático de Pressão Balanceada
  • 69.
    Projeto de Sistemasde Vapor Purgador Termostático de Pressão Balanceada
  • 70.
    Projeto de Sistemasde Vapor Purgador Termostático de Pressão Balanceada
  • 71.
    Projeto de Sistemasde Vapor Purgador Termostático de Pressão Balanceada
  • 72.
    Projeto de Sistemasde Vapor Purgador Termostático de Pressão Balanceada
  • 73.
    Projeto de Sistemasde Vapor Purgador Termostático de Pressão Balanceada 1 2 3 No início do processo, o ar frio e o condensado entram no purgador e são descarregados livremente porque a cápsula também está fria, e a válvula aberta. Quando o condensado se aproxima da temperatura do vapor a cápsula vai aquecendo. O líquido da cápsula evapora, causando uma pressurização interna que atua sobre o diafragma, empurrando a válvula contra a sede, antes de ocorrer perda de vapor. O condensado esfria. A pressão de vapor no interior da cápsula diminui e a válvula começa a abrir. O condensado é descarregado e o ciclo se repete.
  • 74.
    Projeto de Sistemasde Vapor Purgador Termostático de Pressão Balanceada Principais Características: - Permitem ajustes para descarregar condensado a baixas temperaturas (aproveitamento do calor sensível); - São excelentes eliminadores de ar; - São muito resistentes a golpes de aríete e a vibrações; - Não absorvem grandes variações de pressão, em função de sua forma construtiva; - Possuem baixa resistência quando da presença de condensado corrosivo; - Descarregam condensado a temperaturas abaixo de 100°C, possibilitando alagamentos. Não devem ser aplicados em drenagem de sistemas onde se requeira eliminação imediata do condensado.
  • 75.
    Projeto de Sistemasde Vapor Purgador Termostático de Pressão Balanceada Principais Aplicações:
  • 76.
    Projeto de Sistemasde Vapor Frio Quente Calor Purgador Termostático Bimetálico
  • 77.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico Válvula Aberta
  • 78.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico Válvula Fechada
  • 79.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico Lâmina BBiimmeettáálliiccaa CCrruuzzaaddaa TTeemmppeerraattuurraa ddoo vvaappoorr CCuurrvvaa ddoo vvaappoorr ssaattuurraaddoo PPrreessssããoo ddoo vvaappoorr
  • 80.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico
  • 81.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico
  • 82.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico
  • 83.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico
  • 84.
    Projeto de Sistemasde Vapor 1 2 3 No início, o elemento bimetálico está relaxado, e a válvula está aberta. O condensado frio e o ar são eliminados. O fluxo de condensado quente através do purgador aquece o elemento, que vai puxando a válvula contra a sede. Quando a temperatura do condensado descarregado se aproxima da temperatura do vapor, o elemento fecha a válvula. O novo condensado chega, relaxa o elemento, e permite a abertura da válvula, repetindo o ciclo. Purgador Termostático Bimetálico
  • 85.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico Principais Características: - Possuem grandes capacidades de descarga comparados com seu tamanho; - São excelentes eliminadores de ar; - São muito resistentes a golpes de aríete; - Podem ser projetados para resistir a ação de condensado corrosivo; - Podem trabalhar em altas pressões e com vapor superaquecido; - O obturador localizado na saída serve como retenção ao fluxo inverso; - São de fácil manutenção; - Não respondem rapidamente às variações de pressão; - Descarregam o condensado abaixo da temperatura de saturação, não sendo viável sua instalação em sistemas onde se necessita uma rápida drenagem do condensado.
  • 86.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico Principais Aplicações:
  • 87.
    Projeto de Sistemasde Vapor Purgador Termostático Bimetálico
  • 88.
    Projeto de Sistemasde Vapor Gráfico de Temperatura de descarga Curva de vapor saturado Bóia e Balde Invertido Termodinâmico Term. Pressão Balanceada Term. Bimetálico Expansão Líquida a 60ºC 0 Temp. 100 Pressão
  • 89.
    Projeto de Sistemasde Vapor Conexão Universal
  • 90.
    Projeto de Sistemasde Vapor Conexão Universal
  • 91.
    Projeto de Sistemasde Vapor Conexão Universal Benefícios: • Instalação em tubulações em qualquer posição; • Somente dois parafusos desconectam o purgador da linha; • Substituir o purgador sem precisar desmontar conexões (baixo custo de manutenção); • Espaço reduzido de instalação; • A conexão pode ser utilizada para vários modelos de purgadores (universal).
  • 92.
    Projeto de Sistemasde Vapor Conexão Universal
  • 93.
    Projeto de Sistemasde Vapor Distribuidor de Fluxo Universal DFU
  • 94.
    Projeto de Sistemasde Vapor Sistema Convencional TESTE DE ALAGAMENTO BLOQUEIO BLOQUEIO TESTE DE VAZAMENTO PURGADOR
  • 95.
    Projeto de Sistemasde Vapor Sistema Convencional Pontos de Vazamento:
  • 96.
    Projeto de Sistemasde Vapor Distribuidor de Fluxo Universal - DFU Entrada Saída Válvula de descarga montante Válvula de descarga jusante Válvula de bloqueio montante Válvula de bloqueio jusante
  • 97.
    Projeto de Sistemasde Vapor Distribuidor de Fluxo Universal - DFU 2 vias - para instalações sem retorno de condensado 4 vias - para instalações com retorno de condensado
  • 98.
    Projeto de Sistemasde Vapor Saída Válvula aberta Válvula aberta Válvula fechada Válvula fechada OOppeerraaççããoo nnoorrmmaall Entrada
  • 99.
    Projeto de Sistemasde Vapor Saída Válvula fechada Válvula fechada Válvula aberta Válvula fechada Entrada Teste de alagamento ou by-pass p/ atmosfera
  • 100.
    Projeto de Sistemasde Vapor Saída Válvula aberta Válvula fechada Válvula fechada Válvula aberta Entrada Teste de vazamento ou descarga p/ atmosfera
  • 101.
    Projeto de Sistemasde Vapor Distribuidor de Fluxo Universal - DFU GAXETA GAIOLA GAXETA PISTÃO
  • 102.
    Projeto de Sistemasde Vapor Distribuidor de Fluxo Universal - DFU Características • Montagem do purgador sem interferir na tubulação; • Permite instalação em qualquer orientação da tubulação; • Conexão compatível com todos os purgadores da série U; • Somente dois parafusos desconectam o purgador da linha.
  • 103.
    Projeto de Sistemasde Vapor Distribuidor de Fluxo Universal - DFU Linha de Vapor Condensado Válvulas de Bloqueio DFU Isolamento Purgador com conexão Universal
  • 104.
    Projeto de Sistemasde Vapor Distribuidor de Fluxo Universal - DFU
  • 105.
    Projeto de Sistemasde Vapor Sistemas de Drenagem
  • 106.
    Projeto de Sistemasde Vapor Drenagem Coletiva AAAA BBBB CCCC
  • 107.
    Projeto de Sistemasde Vapor Drenagem Individual AAAA BBBB CCCC
  • 108.
    Projeto de Sistemasde Vapor Drenagem Coletiva Drenagem Individual Exemplo: Drenagem de Prensas
  • 109.
    Projeto de Sistemasde Vapor Drenagem de Serpentina com saída pela parte superior coluna vapor tubulação de peq. diâmetro até o pé da coluna sifão tubo pescador curva de elevação
  • 110.
    Projeto de Sistemasde Vapor Drenagem de Serpentina com saída pela parte inferior
  • 111.
    Projeto de Sistemasde Vapor Vasos Encamisados
  • 112.
    Projeto de Sistemasde Vapor Cilindros Secadores
  • 113.
    Projeto de Sistemasde Vapor Cilindro Entrada de vapor Saída de condensado Tubo pescador Sifão Estacionário Sifão rotativo Cilindros Secadores
  • 114.
    Projeto de Sistemasde Vapor Comportamento do condensado no interior dos cilindros a depender da velocidade Fig. 1 Fig. 2 Fig.3 Fig.4 Fig. 1 – Estácionario: Cilindro parado, condensado na parte inferior do cilindro. Fig. 2 – Empoçado: Baixa velocidade. O condensado movimenta-se de um lado para o outro, na parte inferior do cilindro. Fig. 3 – Cascata: Média velocidade. O condensado acompanha o cilindro até a atingir a vertical, quando o mesmo cai de volta para parte inferior do cilindro. Fig. 4 – Centrífugo: O condensado cria um anel na parede do cilindro, devido à ação da força centrifuga. Cilindros Secadores
  • 115.
    Projeto de Sistemasde Vapor Cilindros Secadores Entrada de vapor Saída de condensado União rotativa Drenagem de condensado com purgador FT SLR
  • 116.
    Projeto de Sistemasde Vapor Cilindros Secadores Entrada de vapor Saída de condensado União rotativa Drenagem do condensado Purgador de bóia FT com conexão a uma válvula de descarga
  • 117.
    Projeto de Sistemasde Vapor Cilindros Secadores
  • 118.
    Projeto de Sistemasde Vapor Aquecedores de Ar / Radiadores vvaappoorr ccoonnddeennssaaddoo
  • 119.
    Projeto de Sistemasde Vapor Trocadores de Calor
  • 120.
    Projeto de Sistemasde Vapor Trocadores de Calor
  • 121.
    Projeto de Sistemasde Vapor Trocadores de Calor
  • 122.
    Projeto de Sistemasde Vapor Stall Point Baixa Pressão Interna: Temp. próxima do Set Point P1 = P2 Válvula de Controle Modulando Stall Point
  • 123.
    Projeto de Sistemasde Vapor Temp. no Set Point P1 < P2 Stall Point Baixa Pressão Externa: Válvula de Controle Fechada
  • 124.
    Projeto de Sistemasde Vapor Purgador de Bombeamento - APT
  • 125.
    Projeto de Sistemasde Vapor  O condensado entra no corpo através da válvula de retenção de portinhola;  Isto provoca a flutuação das bóias ;  As bóias são conectadas ao mecanismo do purgador;  Se a pressão a montante for suficiente para vencer a contrapressão o condensado é descarregado pelo purgador. APT - Funcionamento
  • 126.
    Projeto de Sistemasde Vapor  Se a pressão do sistema for inferior a contrapressão, um purgador convencional entraria em Stall;  O condensado irá alagar o sistema;  Com o APT 14 o condensado irá preencher seu corpo. APT - Funcionamento
  • 127.
    Projeto de Sistemasde Vapor  As bóias flutuarão até que o mecanismo da bomba dispare;  A válvula de admissão de abre e a válvula de exaustão fecha. APT - Funcionamento
  • 128.
    Projeto de Sistemasde Vapor  A ação rápida do mecanismo garante uma rápida mudança do modo purgador para o modo bomba;  Com a válvula de admissão de vapor aberta, a pressão interna ao APT eleva-se acima da contra-pressão;  O condensado é forçado a deixar o APT através da sede do purgador para a linha de retorno de condensado. APT - Funcionamento
  • 129.
    Projeto de Sistemasde Vapor  Como o nível de condensado cai dentro do APT, as bóias ligadas ao mecanismo acionam-o;  A válvula de admissão de vapor fecha e válvula de exaustão abre. APT - Funcionamento
  • 130.
    Projeto de Sistemasde Vapor  A pressão interna no APT é aliviada pela válvula de exaustão aberta.  Como a pressão interna no APT é equalizada com o sistema, o condensado entra pela válvula de retenção de entrada tipo portinhola.  No mesmo instante a válvula de retenção de saída (do tipo esfera) garante que o condensado da linha de retorno retorne ao interior do APT;  O ciclo de purga ou bombeamento inicia-se novamente. APT - Funcionamento
  • 131.
    Projeto de Sistemasde Vapor APT - Aplicações Remoção de Condensado de Trocadores ddee CCaalloorr CCaassccoo -- TTuubboo
  • 132.
    Projeto de Sistemasde Vapor Métodos de Avaliação de Purgadores
  • 133.
    Projeto de Sistemasde Vapor Métodos de Avaliação de Purgadores • Observação da descarga p/ atmosfera; • Visores de fluxo; • Medição de temperatura a jusante; • Calorimetria; • Estetoscópios industriais; • Detectores ultrassônicos; • Spiratec; • Termografia.
  • 134.
    Projeto de Sistemasde Vapor Quantificação do Consumo de Vapor
  • 135.
    Projeto de Sistemasde Vapor Avaliação Visual – Descarga para atmosfera VVaappoorr PPuurrggaaddoorr CCoonnddeennssaaddoo CCoonnddeennssaaddoo ++ VVaappoorr ddee rreevvaappoorraaççããoo
  • 136.
    Projeto de Sistemasde Vapor Aplicação de estetoscópio industrial FFOONNEE DDEE OOUUVVIIDDOO TTUUBBOO DDEE BBOORRRRAACCHHAA DDIIAAGGRRAAMMAA PPOONNTTAA DDEE CCOONNTTAATTOO
  • 137.
    Projeto de Sistemasde Vapor PPuurrggaaddoorr VViissoorr ddee fflluuxxoo LLiinnhhaa ddee rreettoorrnnoo Visores de Fluxo
  • 138.
    Projeto de Sistemasde Vapor Método Ultrassônico – UP100
  • 139.
    Projeto de Sistemasde Vapor Câmara Spiratec
  • 140.
    Projeto de Sistemasde Vapor CCaalloorr ddiissssiippaaddoo ppoorr rraaddiiaaççããoo CCoonnddeennssaaddoo ++ VVaappoorr ddee rreeeevvaappoorraaççããoo Câmara Spiratec CCoonnddeennssaaddoo SSeennssoorr ddee nníívveell PP11 == PP22 VVaappoorr CCââmmaarraa PP11 PP22 PURGADOR FUNCIONANDO NORMALMENTE
  • 141.
    Projeto de Sistemasde Vapor Câmara Spiratec Aumento ddaa vveelloocciiddaaddee PP11 PP22 VVaappoorr CCoonnddeennssaaddoo SSeennssoorr ddee nníívveell PP11 >> PP22 PPeerrddaa ddee vvaappoorr vviivvoo PURGADOR VAZANDO
  • 142.
    Projeto de Sistemasde Vapor Purgador Trabalhando Corretamente Purgador Falhou aberto Purgador Falhou Fechado (Represando) Câmara Spiratec
  • 143.
    Projeto de Sistemasde Vapor Câmara Spiratec RB 16E Interligado com RB 16E O RB 16E pode ser instalado numa base em cascata. Uma caixa mestre vai monitorar até 16 aparelhos R 16E. Uma luz vermelha na caixa mestre vai indicar que caixa local estará registrando o purgador com falha. A caixa Local irá identificar qual purgador especificamente está com falha.
  • 144.
    Projeto de Sistemasde Vapor Termografia
  • 145.
    Projeto de Sistemasde Vapor Termografia
  • 146.
    Projeto de Sistemasde Vapor Termografia
  • 147.
    Projeto de Sistemasde Vapor Termografia
