Este documento discute os principais elementos de transmissão, incluindo polias e correias, polias e cabos de aço, rodas dentadas e correntes, engrenagens e parafusos sem fim. Fornece detalhes sobre como esses elementos funcionam e são classificados, bem como exemplos de cálculos de relações de transmissão.

1. ELEMENTOS
DE
TRANSMISSÃO
Prof. Clodoaldo Araujo

2. Polias e
Correias

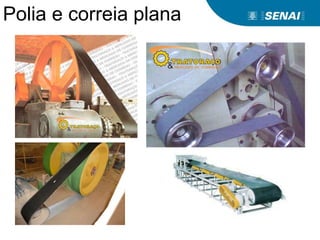

3. Polia e correia plana

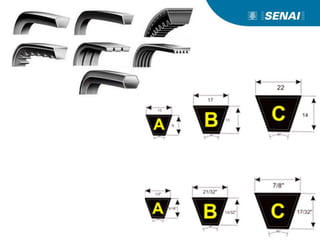

4. Polia e correia em “V”

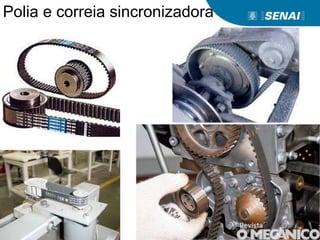

6. Polia e correia sincronizadora

7. Polia e correia redonda
Polias e Cabos
de Aço

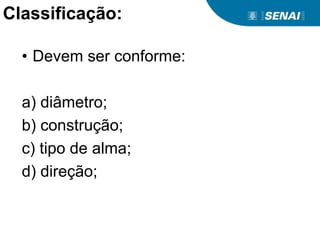

8. Classificação:
• Devem ser conforme:
a) diâmetro;
b) construção;
c) tipo de alma;
d) direção;

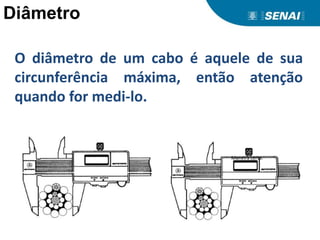

9. Diâmetro
O diâmetro de um cabo é aquele de sua
circunferência máxima, então atenção
quando for medi-lo.
Maneira certa.

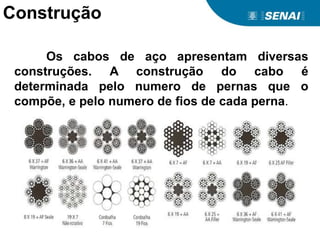

10. Construção
Os cabos de aço apresentam diversas
construções. A construção do cabo é
determinada pelo numero de pernas que o
compõe, e pelo numero de fios de cada perna.

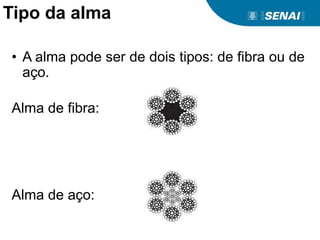

11. Tipo da alma
• A alma pode ser de dois tipos: de fibra ou de
aço.
Alma de fibra:
Alma de aço:

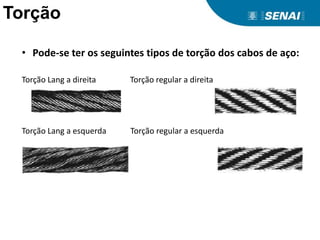

12. Torção
• Pode-se ter os seguintes tipos de torção dos cabos de aço:
Torção Lang a direita Torção regular a direita
Torção Lang a esquerda Torção regular a esquerda

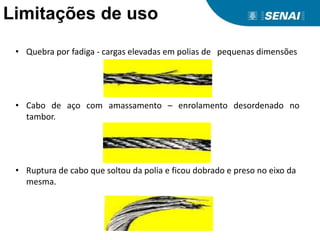

13. Limitações de uso
• Quebra por fadiga - cargas elevadas em polias de pequenas dimensões
• Cabo de aço com amassamento – enrolamento desordenado no
tambor.
• Ruptura de cabo que soltou da polia e ficou dobrado e preso no eixo da
mesma.

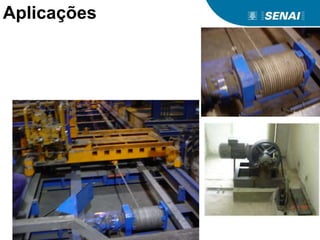

14. Aplicações

15. Polia e correia redonda
Rodas dentadas
e correntes

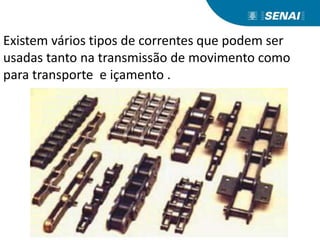

16. Existem vários tipos de correntes que podem ser
usadas tanto na transmissão de movimento como
para transporte e içamento .

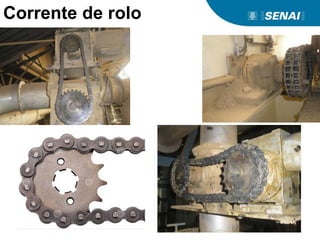

17. Corrente de rolo

18. Corrente silenciosa

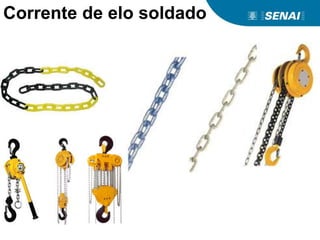

19. Corrente de elo soldado

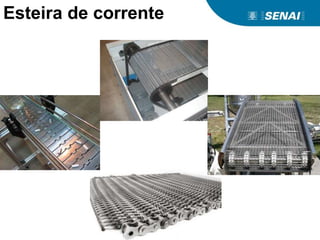

20. Esteira de corrente

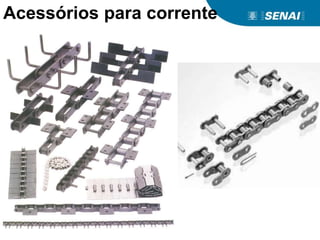

21. Acessórios para corrente

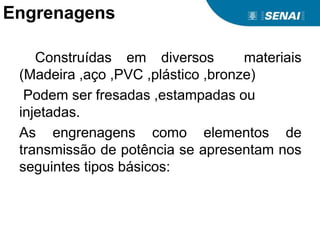

22. Engrenagens
Construídas em diversos materiais
(Madeira ,aço ,PVC ,plástico ,bronze)
Podem ser fresadas ,estampadas ou
injetadas.
As engrenagens como elementos de
transmissão de potência se apresentam nos
seguintes tipos básicos:

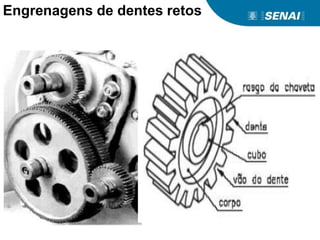

23. Engrenagens de dentes retos

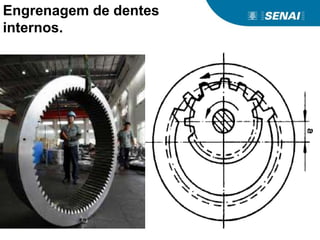

24. Engrenagem de dentes
internos.

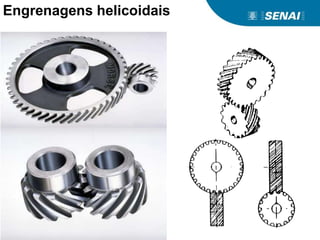

25. Engrenagens helicoidais

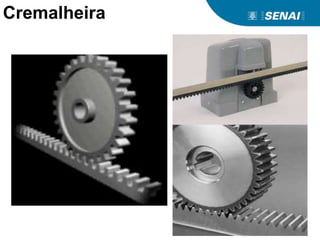

26. Cremalheira

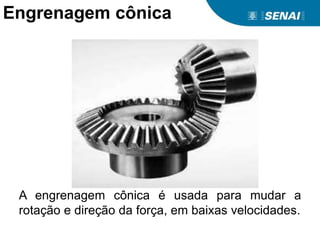

27. A engrenagem cônica é usada para mudar a
rotação e direção da força, em baixas velocidades.
Engrenagem cônica

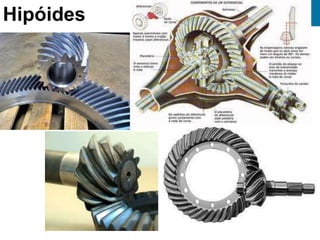

28. Hipóides

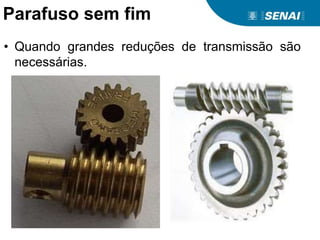

29. Parafuso sem fim
• Quando grandes reduções de transmissão são
necessárias.

30. Polia e correia redonda
Transmissão de
rotação

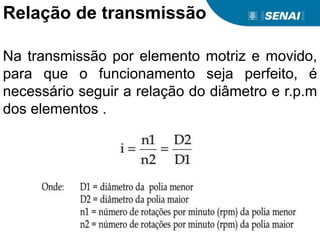

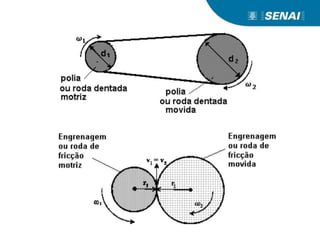

31. Relação de transmissão
Na transmissão por elemento motriz e movido,
para que o funcionamento seja perfeito, é
necessário seguir a relação do diâmetro e r.p.m
dos elementos .

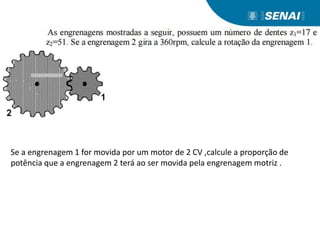

33. Se a engrenagem 1 for movida por um motor de 2 CV ,calcule a proporção de
potência que a engrenagem 2 terá ao ser movida pela engrenagem motriz .

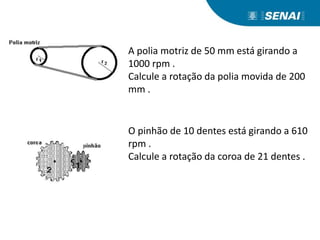

34. A polia motriz de 50 mm está girando a
1000 rpm .
Calcule a rotação da polia movida de 200
mm .
O pinhão de 10 dentes está girando a 610
rpm .
Calcule a rotação da coroa de 21 dentes .

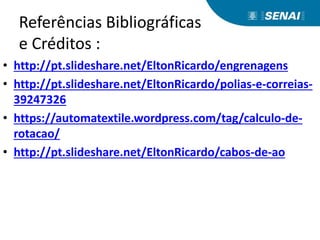

35. Referências Bibliográficas
