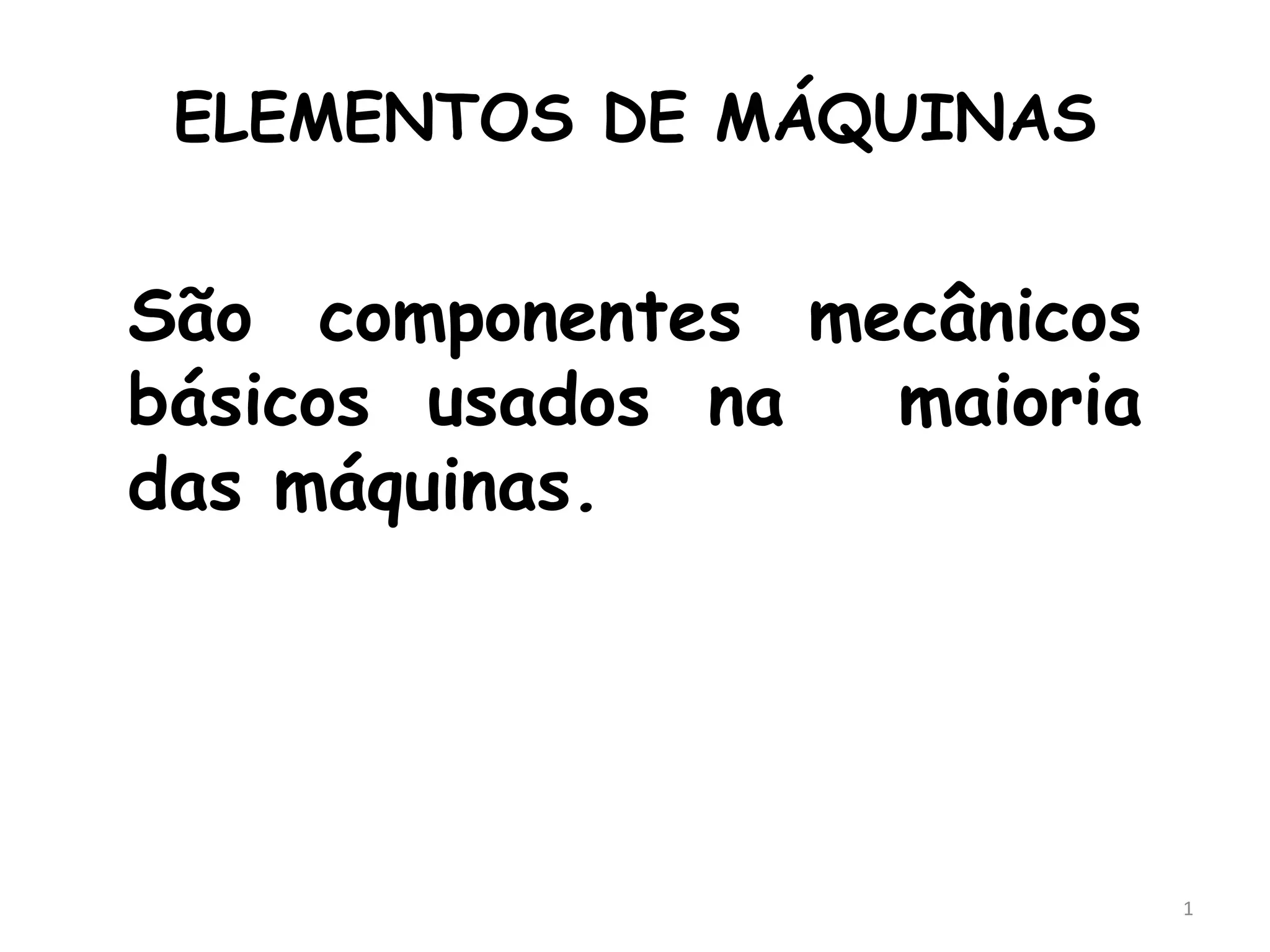

1. ELEMENTOS DE MÁQUINAS
São componentes mecânicos
básicos usados na maioria
das máquinas.
1

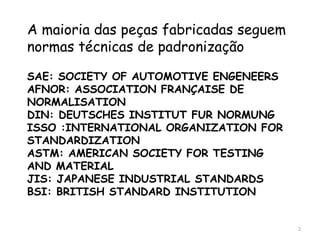

2. A maioria das peças fabricadas seguem
normas técnicas de padronização
SAE: SOCIETY OF AUTOMOTIVE ENGENEERS
AFNOR: ASSOCIATION FRANÇAISE DE
NORMALISATION
DIN: DEUTSCHES INSTITUT FUR NORMUNG
ISSO :INTERNATIONAL ORGANIZATION FOR
STANDARDIZATION
ASTM: AMERICAN SOCIETY FOR TESTING
AND MATERIAL
JIS: JAPANESE INDUSTRIAL STANDARDS
BSI: BRITISH STANDARD INSTITUTION
2

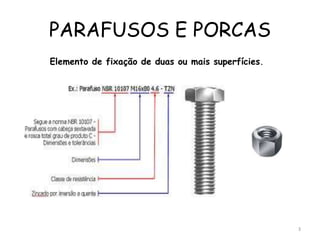

3. PARAFUSOS E PORCAS
Elemento de fixação de duas ou mais superfícies.
3

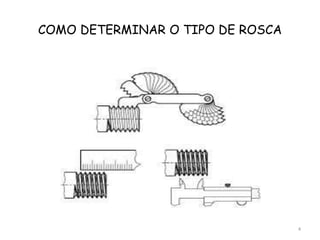

4. COMO DETERMINAR O TIPO DE ROSCA
4

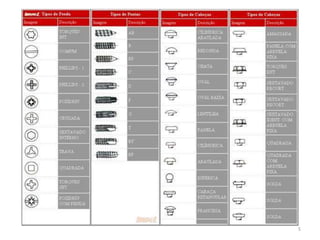

5. 5

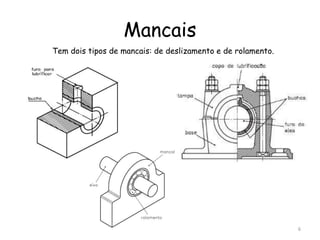

6. Mancais
6
Tem dois tipos de mancais: de deslizamento e de rolamento.

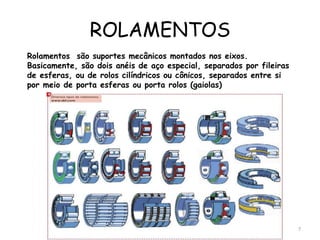

7. ROLAMENTOS
Rolamentos são suportes mecânicos montados nos eixos.
Basicamente, são dois anéis de aço especial, separados por fileiras
de esferas, ou de rolos cilíndricos ou cônicos, separados entre si
por meio de porta esferas ou porta rolos (gaiolas)
7

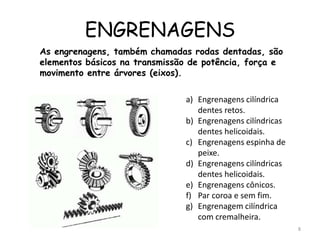

8. ENGRENAGENS
a) Engrenagens cilíndrica
dentes retos.
b) Engrenagens cilíndricas
dentes helicoidais.
c) Engrenagens espinha de
peixe.
d) Engrenagens cilíndricas
dentes helicoidais.
e) Engrenagens cônicos.
f) Par coroa e sem fim.
g) Engrenagem cilíndrica
com cremalheira.
As engrenagens, também chamadas rodas dentadas, são
elementos básicos na transmissão de potência, força e
movimento entre árvores (eixos).
8

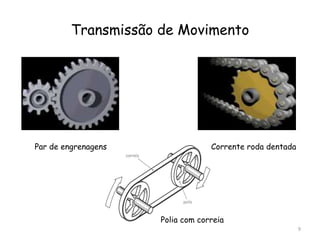

9. Transmissão de Movimento
Polia com correia
Par de engrenagens Corrente roda dentada
9

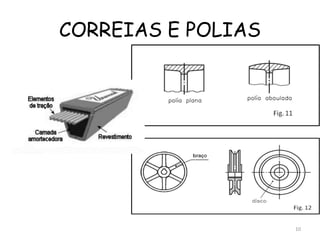

10. CORREIAS E POLIAS
10

11. CHAVETAS
Chavetas são
elementos utilizados
para transmissão de
torque e para união
entre eixo e cubo.
11

12. CORRENTES
É um meio altamente eficiente e versátil para
transmitir potencia mecânica.
O uso é normalmente utilizado quando não e possível
utilizar correias.
12

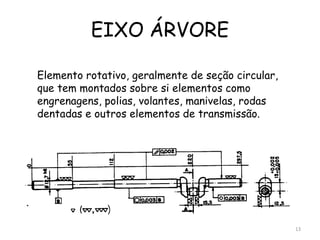

13. EIXO ÁRVORE
Elemento rotativo, geralmente de seção circular,
que tem montados sobre si elementos como
engrenagens, polias, volantes, manivelas, rodas
dentadas e outros elementos de transmissão.
13

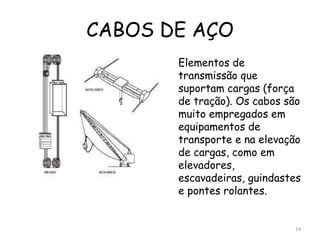

14. CABOS DE AÇO
Elementos de
transmissão que
suportam cargas (força
de tração). Os cabos são
muito empregados em
equipamentos de
transporte e na elevação
de cargas, como em
elevadores,
escavadeiras, guindastes
e pontes rolantes.
14

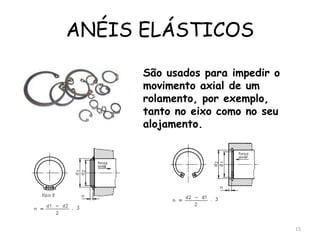

15. ANÉIS ELÁSTICOS
São usados para impedir o
movimento axial de um
rolamento, por exemplo,
tanto no eixo como no seu
alojamento.
15

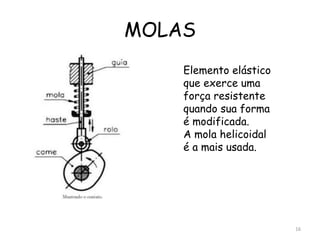

16. MOLAS
Elemento elástico
que exerce uma
força resistente
quando sua forma
é modificada.
A mola helicoidal
é a mais usada.
16

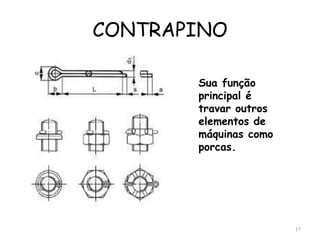

17. CONTRAPINO
Sua função
principal é
travar outros
elementos de
máquinas como
porcas.
17

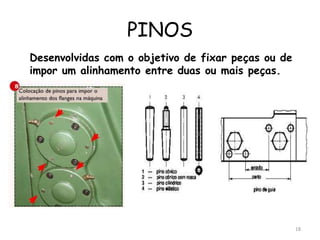

18. PINOS
Desenvolvidas com o objetivo de fixar peças ou de
impor um alinhamento entre duas ou mais peças.
18

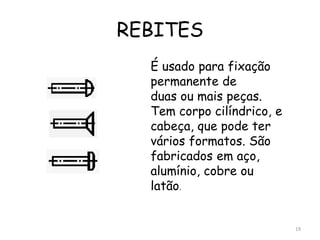

19. REBITES
É usado para fixação
permanente de
duas ou mais peças.
Tem corpo cilíndrico, e
cabeça, que pode ter
vários formatos. São
fabricados em aço,
alumínio, cobre ou
latão.
19

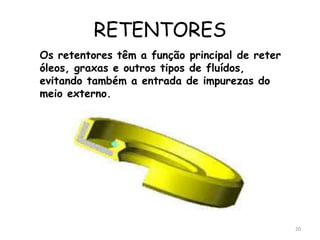

20. RETENTORES
Os retentores têm a função principal de reter
óleos, graxas e outros tipos de fluídos,
evitando também a entrada de impurezas do
meio externo.
20

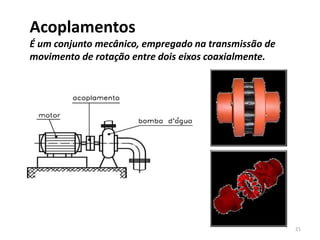

21. Acoplamentos
É um conjunto mecânico, empregado na transmissão de
movimento de rotação entre dois eixos coaxialmente.
21

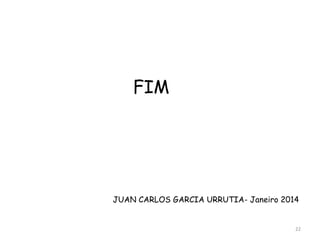

22. 22
FIM
