UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
ENGC25 - ANÁLISE
DE CIRCUITOS II
Módulo VI
CIRCUITOS POLIFÁSICOS
22UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Monofásico a 3 Condutores
O sistema possui duas fontes de tensão iguais:
33UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Monofásico a 3 Condutores
Considerando o circuito com duas impedâncias iguais:
44UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

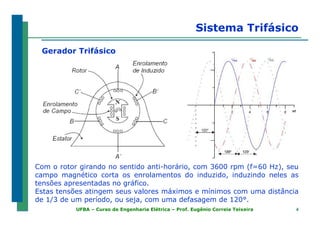

Gerador Trifásico
Com o rotor girando no sentido anti-horário, com 3600 rpm (f=60 Hz), seu
campo magnético corta os enrolamentos do induzido, induzindo neles as
tensões apresentadas no gráfico.
Estas tensões atingem seus valores máximos e mínimos com uma distância
de 1/3 de um período, ou seja, com uma defasagem de 120°.
55UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

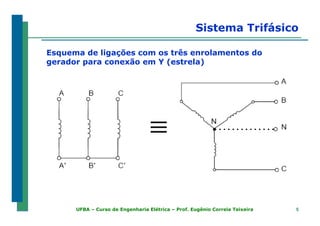

Esquema de ligações com os três enrolamentos do
gerador para conexão em Y (estrela)
66UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

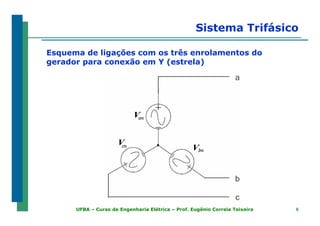

Esquema de ligações com os três enrolamentos do
gerador para conexão em Y (estrela)
77UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Esquema de ligações com os três enrolamentos do
gerador para conexão em ∆ (triângulo ou delta)
88UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

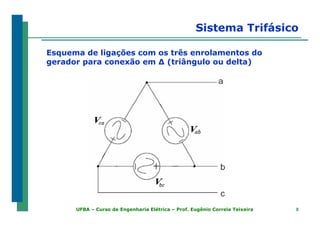

Esquema de ligações com os três enrolamentos do
gerador para conexão em ∆ (triângulo ou delta)
99UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

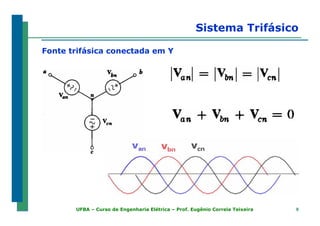

Fonte trifásica conectada em Y
1010UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Seqüência positiva de fases - abc
Tensões fase-neutro: Tensões fase-fase:
1111UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Seqüência positiva de fases - abc
1212UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

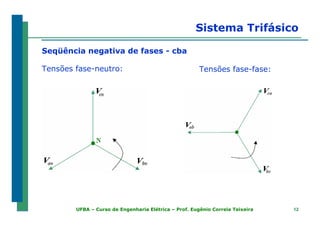

Seqüência negativa de fases - cba
Tensões fase-neutro: Tensões fase-fase:
1313UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

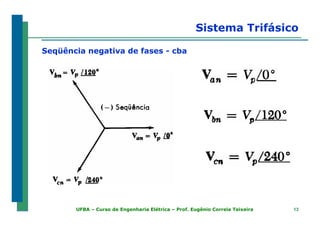

Seqüência negativa de fases - cba
1414UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

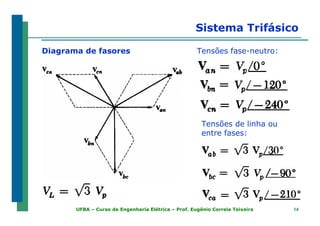

Diagrama de fasores
Tensões de linha ou
entre fases:
Tensões fase-neutro:
1515UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Carga Trifásica ligada em Y (estrela)
Com neutro:Sem neutro:
1616UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Carga Trifásica ligada em ∆ (triângulo ou delta)
1717UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

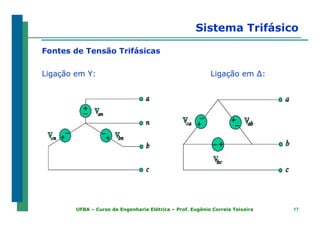

Fontes de Tensão Trifásicas
Ligação em Y: Ligação em ∆:
1818UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

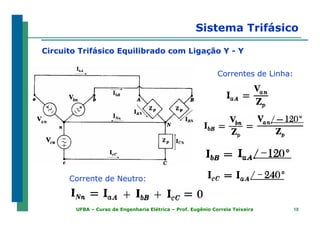

Circuito Trifásico Equilibrado com Ligação Y - Y
Correntes de Linha:
Corrente de Neutro:
1919UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Circuito Trifásico Equilibrado com Ligação Y - Y
Correntes de Fase:
Corrente de Neutro:
IAN = IaA
IBN = IbB
ICN = IcC
INn = IAN + IBN + ICN IL = IP
As correntes de linha e
de fase são iguais:
2020UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Circuito Trifásico Equilibrado com Ligação Y - ∆
Tensões de Linha: Tensões de Fase:
Sendo: e
2121UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Circuito Trifásico Equilibrado com Ligação Y - ∆
Correntes de Fase:
2222UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

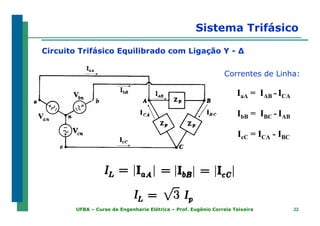

Circuito Trifásico Equilibrado com Ligação Y - ∆
Correntes de Linha:
IaA = IAB - ICA
IbB = IBC - IAB
IcC = ICA - IBC
2323UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

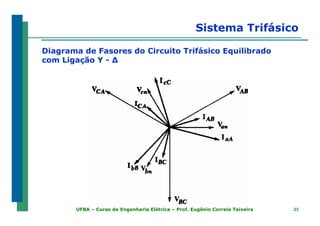

Diagrama de Fasores do Circuito Trifásico Equilibrado
com Ligação Y - ∆
2424UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

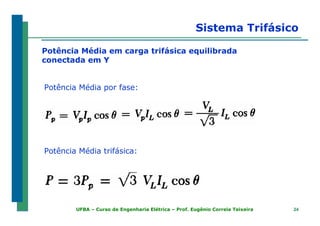

Potência Média em carga trifásica equilibrada
conectada em Y
Potência Média por fase:
Potência Média trifásica:
2525UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

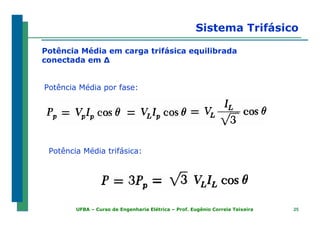

Potência Média em carga trifásica equilibrada
conectada em ∆
Potência Média por fase:
Potência Média trifásica:
2626UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

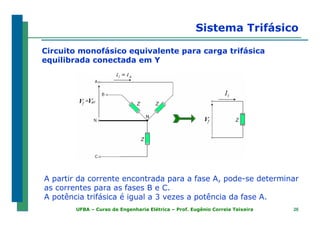

Circuito monofásico equivalente para carga trifásica
equilibrada conectada em Y
A partir da corrente encontrada para a fase A, pode-se determinar
as correntes para as fases B e C.
A potência trifásica é igual a 3 vezes a potência da fase A.
Sistema Trifásico
2727UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

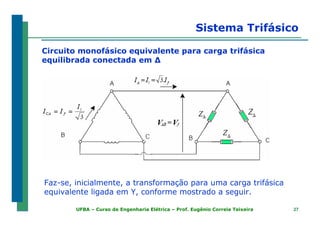

Circuito monofásico equivalente para carga trifásica
equilibrada conectada em ∆
Sistema Trifásico
Faz-se, inicialmente, a transformação para uma carga trifásica
equivalente ligada em Y, conforme mostrado a seguir.
2828UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

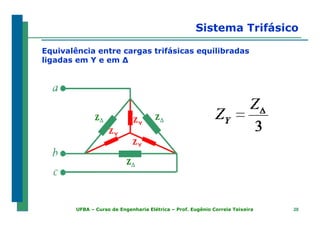

Equivalência entre cargas trifásicas equilibradas
ligadas em Y e em ∆
Sistema Trifásico
2929UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

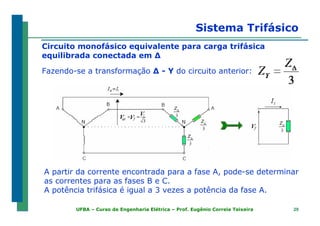

Fazendo-se a transformação ∆ - Y do circuito anterior:
A partir da corrente encontrada para a fase A, pode-se determinar
as correntes para as fases B e C.
A potência trifásica é igual a 3 vezes a potência da fase A.
Sistema Trifásico
Circuito monofásico equivalente para carga trifásica
equilibrada conectada em ∆
3030UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

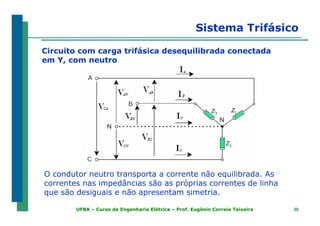

Circuito com carga trifásica desequilibrada conectada
em Y, com neutro
O condutor neutro transporta a corrente não equilibrada. As
correntes nas impedâncias são as próprias correntes de linha
que são desiguais e não apresentam simetria.
Sistema Trifásico
3131UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

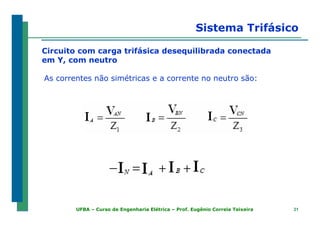

Circuito com carga trifásica desequilibrada conectada
em Y, com neutro
As correntes não simétricas e a corrente no neutro são:
Sistema Trifásico
3232UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

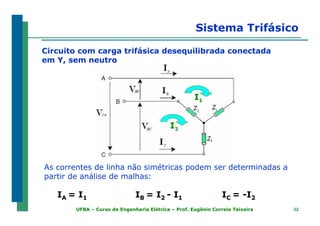

Circuito com carga trifásica desequilibrada conectada
em Y, sem neutro
As correntes de linha não simétricas podem ser determinadas a
partir de análise de malhas:
Sistema Trifásico
IA = I1 IB = I2 - I1 IC = -I2
3333UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

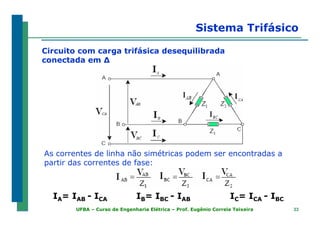

Circuito com carga trifásica desequilibrada
conectada em ∆
As correntes de linha não simétricas podem ser encontradas a
partir das correntes de fase:
Sistema Trifásico
IA= IAB - ICA IB= IBC - IAB IC= ICA - IBC
3434UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico

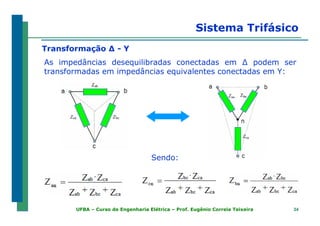

Transformação ∆ - Y
As impedâncias desequilibradas conectadas em ∆ podem ser
transformadas em impedâncias equivalentes conectadas em Y:
Sendo:
3535UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Sistema Trifásico
Transformação Y - ∆
As impedâncias desequilibradas conectadas em Y podem ser
transformadas em impedâncias equivalentes conectadas em ∆ :
Sendo:
3636UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

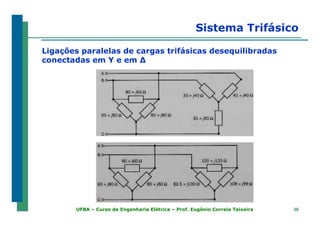

Ligações paralelas de cargas trifásicas desequilibradas
conectadas em Y e em ∆
Sistema Trifásico
3737UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Circuitos Trifásicos com impedância nas linhas
Sistema Trifásico
3838UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Medição de Potência
O Wattímetro
Bobina de Corrente: baixa impedância.
Bobina de Potencial: alta impedância.
3939UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

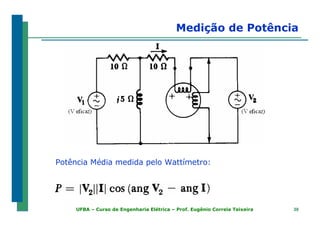

Medição de Potência
Potência Média medida pelo Wattímetro:
4040UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Medição de Potência

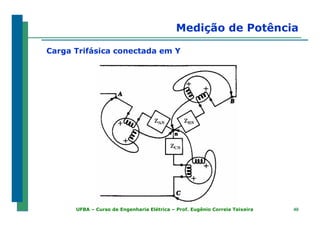

Carga Trifásica conectada em Y
4141UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

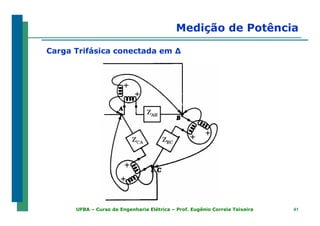

Medição de Potência
Carga Trifásica conectada em ∆
4242UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Medição de Potência

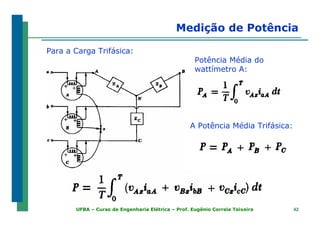

Para a Carga Trifásica:
Potência Média do
wattímetro A:
A Potência Média Trifásica:
4343UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Medição de Potência

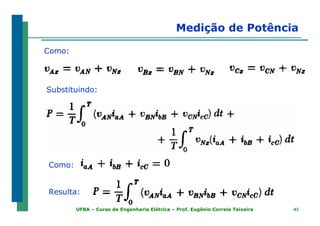

Como:
Substituindo:
Como:
Resulta:
4444UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Medição de Potência

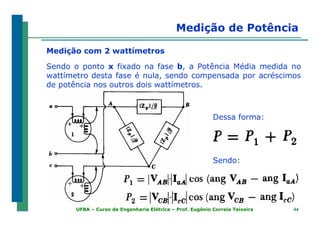

Medição com 2 wattímetros
Sendo o ponto x fixado na fase b, a Potência Média medida no
wattímetro desta fase é nula, sendo compensada por acréscimos
de potência nos outros dois wattímetros.
Dessa forma:
Sendo:
4545UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Transformador Trifásico

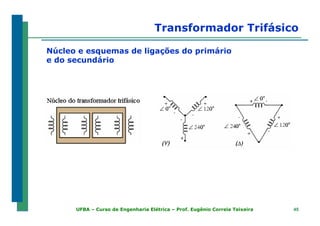

Núcleo e esquemas de ligações do primário
e do secundário
4646UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira
Transformador Trifásico
Ligação Y - Y
4747UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

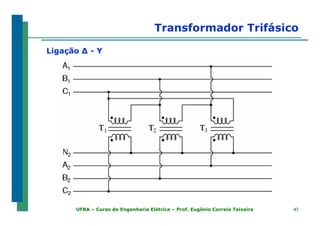

Transformador Trifásico
Ligação ∆ - Y
4848UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira

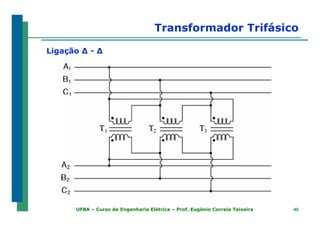

Transformador Trifásico
Ligação ∆ - ∆

Mais conteúdo relacionado

Mais procurados

circuitos ca trifásico-21-1-2015
 circuitos ca trifásico-21-1-2015 circuitos ca trifásico-21-1-2015
circuitos ca trifásico-21-1-2015
Leonardo Mendonça

Eletronica 03
Eletronica 03Eletronica 03
Porque raiz 3 nos circuitos trifasicos
Porque raiz 3 nos circuitos trifasicosPorque raiz 3 nos circuitos trifasicos
Porque raiz 3 nos circuitos trifasicos
Alex Davoglio

Aula 4 circuitos magnéticos
Aula 4 circuitos magnéticosAula 4 circuitos magnéticos
Aula 4 circuitos magnéticos
Ruy Lazaro

Comando de uma chave de partida estrela triangulo
Comando de uma chave de partida estrela trianguloComando de uma chave de partida estrela triangulo
Comando de uma chave de partida estrela triangulo
Rochester Da Costa Rodrigues

Corrente alternada
Corrente alternadaCorrente alternada
Corrente alternada
marden matias

INSTALAÇÕES ELÉTRICAS EM MÉDIA TENSÃO.pdf
INSTALAÇÕES ELÉTRICAS EM MÉDIA TENSÃO.pdfINSTALAÇÕES ELÉTRICAS EM MÉDIA TENSÃO.pdf
INSTALAÇÕES ELÉTRICAS EM MÉDIA TENSÃO.pdf
FernandoCruz586077

U09 instalacoes para motores eletricos
U09 instalacoes para motores eletricosU09 instalacoes para motores eletricos
U09 instalacoes para motores eletricos
\Renato costa

Eletronica basica-1
Eletronica basica-1Eletronica basica-1
Eletronica basica-1
elianeac

Gabarito v2
Gabarito v2Gabarito v2
Gabarito v2
Leandro Rezende

Bus Bar Protection
Bus Bar ProtectionBus Bar Protection
Bus Bar Protection
Sumeet Ratnawat

APOSTILA DE TRANSISTOR, POLARIZAÇÃO
APOSTILA DE  TRANSISTOR, POLARIZAÇÃOAPOSTILA DE  TRANSISTOR, POLARIZAÇÃO
APOSTILA DE TRANSISTOR, POLARIZAÇÃO
Isvaldo Souza

Corrente alternada
Corrente alternadaCorrente alternada
Corrente alternada
Palloma Cidrim

Sinais senoidais
Sinais senoidaisSinais senoidais
Sinais senoidais
Cassio Gonçalves Costa

Instalações elétricas industriais_slides_parte_ii
Instalações elétricas industriais_slides_parte_iiInstalações elétricas industriais_slides_parte_ii
Instalações elétricas industriais_slides_parte_ii
Jeziel Rodrigues

EMF EQUATION.ppt
EMF EQUATION.pptEMF EQUATION.ppt
EMF EQUATION.ppt
NANDHAKUMARA10

Teoria De Transformadores
Teoria De TransformadoresTeoria De Transformadores
Teoria De Transformadores
Estefania Arias Torres

Maquinas eletricas
Maquinas eletricasMaquinas eletricas
Maquinas eletricas
Francisco Costa

Informe IEEE - conexio estrella - delta
Informe IEEE -   conexio estrella - deltaInforme IEEE -   conexio estrella - delta
Informe IEEE - conexio estrella - delta
Harold Medina

DOUBLE CAGE INDUCTION MOTOR AND IT'S CONSTRUCTION
DOUBLE CAGE INDUCTION MOTOR AND IT'S CONSTRUCTIONDOUBLE CAGE INDUCTION MOTOR AND IT'S CONSTRUCTION
DOUBLE CAGE INDUCTION MOTOR AND IT'S CONSTRUCTION
sanjay kumar pediredla


Mais procurados (20)

circuitos ca trifásico-21-1-2015
 circuitos ca trifásico-21-1-2015 circuitos ca trifásico-21-1-2015
circuitos ca trifásico-21-1-2015

Eletronica 03
Eletronica 03Eletronica 03
Eletronica 03

Porque raiz 3 nos circuitos trifasicos
Porque raiz 3 nos circuitos trifasicosPorque raiz 3 nos circuitos trifasicos
Porque raiz 3 nos circuitos trifasicos

Aula 4 circuitos magnéticos
Aula 4 circuitos magnéticosAula 4 circuitos magnéticos
Aula 4 circuitos magnéticos

Comando de uma chave de partida estrela triangulo
Comando de uma chave de partida estrela trianguloComando de uma chave de partida estrela triangulo
Comando de uma chave de partida estrela triangulo

Corrente alternada
Corrente alternadaCorrente alternada
Corrente alternada

INSTALAÇÕES ELÉTRICAS EM MÉDIA TENSÃO.pdf
INSTALAÇÕES ELÉTRICAS EM MÉDIA TENSÃO.pdfINSTALAÇÕES ELÉTRICAS EM MÉDIA TENSÃO.pdf
INSTALAÇÕES ELÉTRICAS EM MÉDIA TENSÃO.pdf

U09 instalacoes para motores eletricos
U09 instalacoes para motores eletricosU09 instalacoes para motores eletricos
U09 instalacoes para motores eletricos

Eletronica basica-1
Eletronica basica-1Eletronica basica-1
Eletronica basica-1

Gabarito v2
Gabarito v2Gabarito v2
Gabarito v2

Bus Bar Protection
Bus Bar ProtectionBus Bar Protection
Bus Bar Protection

APOSTILA DE TRANSISTOR, POLARIZAÇÃO
APOSTILA DE  TRANSISTOR, POLARIZAÇÃOAPOSTILA DE  TRANSISTOR, POLARIZAÇÃO
APOSTILA DE TRANSISTOR, POLARIZAÇÃO

Corrente alternada
Corrente alternadaCorrente alternada
Corrente alternada

Sinais senoidais
Sinais senoidaisSinais senoidais
Sinais senoidais

Instalações elétricas industriais_slides_parte_ii
Instalações elétricas industriais_slides_parte_iiInstalações elétricas industriais_slides_parte_ii
Instalações elétricas industriais_slides_parte_ii

EMF EQUATION.ppt
EMF EQUATION.pptEMF EQUATION.ppt
EMF EQUATION.ppt

Teoria De Transformadores
Teoria De TransformadoresTeoria De Transformadores
Teoria De Transformadores

Maquinas eletricas
Maquinas eletricasMaquinas eletricas
Maquinas eletricas

Informe IEEE - conexio estrella - delta
Informe IEEE -   conexio estrella - deltaInforme IEEE -   conexio estrella - delta
Informe IEEE - conexio estrella - delta

DOUBLE CAGE INDUCTION MOTOR AND IT'S CONSTRUCTION
DOUBLE CAGE INDUCTION MOTOR AND IT'S CONSTRUCTIONDOUBLE CAGE INDUCTION MOTOR AND IT'S CONSTRUCTION
DOUBLE CAGE INDUCTION MOTOR AND IT'S CONSTRUCTION


Destaque

Reflexão, refração das ondas de rádio
Reflexão, refração das ondas de rádioReflexão, refração das ondas de rádio
Reflexão, refração das ondas de rádio
PROFIGESTÃO - Profissionais em Gestão de Empresas e Pessoas

Ondas eletromagnéticas
Ondas eletromagnéticasOndas eletromagnéticas
Ondas eletromagnéticas
John Joseph

Ondas Eletromgnéticas
Ondas EletromgnéticasOndas Eletromgnéticas
Ondas Eletromgnéticas
Roberto Silva Roberto

Ondas: Classificação quanto a sua natureza e quanto ao modo de vibração
Ondas: Classificação quanto a sua natureza e quanto ao modo de vibraçãoOndas: Classificação quanto a sua natureza e quanto ao modo de vibração
Ondas: Classificação quanto a sua natureza e quanto ao modo de vibração
Emidia Maria

"Somos Físicos" Ondas Eletromagnéticas
"Somos Físicos" Ondas Eletromagnéticas "Somos Físicos" Ondas Eletromagnéticas
"Somos Físicos" Ondas Eletromagnéticas
Vania Lima "Somos Físicos"

Microondas
MicroondasMicroondas
Microondas
overclock

04 radioenlaces terrestres_microondas_
04 radioenlaces terrestres_microondas_04 radioenlaces terrestres_microondas_
04 radioenlaces terrestres_microondas_
rodrigo valdez rueda

Radio mobile
Radio mobile Radio mobile
Radio mobile
Luis Sanchez

Comunicação Por Rádio
Comunicação Por RádioComunicação Por Rádio
Apostila soft inversor
Apostila soft inversorApostila soft inversor
Apostila soft inversor
Ivanir Silva

Treinamento antenas
Treinamento antenasTreinamento antenas
Treinamento antenas
Ruy Lazaro

Sistema excretor ou urinário
Sistema excretor ou urinárioSistema excretor ou urinário
Sistema excretor ou urinário
Edvaldo S. Júnior

Apostila circuitos eletricos
Apostila circuitos eletricosApostila circuitos eletricos
Apostila circuitos eletricos
Samantha Ayala

Eletrotécnica geral ( Senai )
Eletrotécnica geral ( Senai )Eletrotécnica geral ( Senai )
Eletrotécnica geral ( Senai )
Ricardo Akerman

Aula clo elementos de transmissão
Aula clo elementos de transmissãoAula clo elementos de transmissão
Aula clo elementos de transmissão
Clodoaldo Araujo ,Técnico Mecânico

Ondas de rádio
Ondas de rádioOndas de rádio
Ondas de rádio
Edvaldo S. Júnior

Circuitos trifasicos equilibrados
Circuitos trifasicos equilibradosCircuitos trifasicos equilibrados
Circuitos trifasicos equilibrados
Anasaregna Olivares

Aula de Física: Ondas e som [Ciências - EF - 9º Ano]
Aula de Física: Ondas e som [Ciências - EF - 9º Ano] Aula de Física: Ondas e som [Ciências - EF - 9º Ano]
Aula de Física: Ondas e som [Ciências - EF - 9º Ano]
Ronaldo Santana


Destaque (18)

Reflexão, refração das ondas de rádio
Reflexão, refração das ondas de rádioReflexão, refração das ondas de rádio
Reflexão, refração das ondas de rádio

Ondas eletromagnéticas
Ondas eletromagnéticasOndas eletromagnéticas
Ondas eletromagnéticas

Ondas Eletromgnéticas
Ondas EletromgnéticasOndas Eletromgnéticas
Ondas Eletromgnéticas

Ondas: Classificação quanto a sua natureza e quanto ao modo de vibração
Ondas: Classificação quanto a sua natureza e quanto ao modo de vibraçãoOndas: Classificação quanto a sua natureza e quanto ao modo de vibração
Ondas: Classificação quanto a sua natureza e quanto ao modo de vibração

"Somos Físicos" Ondas Eletromagnéticas
"Somos Físicos" Ondas Eletromagnéticas "Somos Físicos" Ondas Eletromagnéticas
"Somos Físicos" Ondas Eletromagnéticas

Microondas
MicroondasMicroondas
Microondas

04 radioenlaces terrestres_microondas_
04 radioenlaces terrestres_microondas_04 radioenlaces terrestres_microondas_
04 radioenlaces terrestres_microondas_

Radio mobile
Radio mobile Radio mobile
Radio mobile

Comunicação Por Rádio
Comunicação Por RádioComunicação Por Rádio
Comunicação Por Rádio

Apostila soft inversor
Apostila soft inversorApostila soft inversor
Apostila soft inversor

Treinamento antenas
Treinamento antenasTreinamento antenas
Treinamento antenas

Sistema excretor ou urinário
Sistema excretor ou urinárioSistema excretor ou urinário
Sistema excretor ou urinário

Apostila circuitos eletricos
Apostila circuitos eletricosApostila circuitos eletricos
Apostila circuitos eletricos

Eletrotécnica geral ( Senai )
Eletrotécnica geral ( Senai )Eletrotécnica geral ( Senai )
Eletrotécnica geral ( Senai )

Aula clo elementos de transmissão
Aula clo elementos de transmissãoAula clo elementos de transmissão
Aula clo elementos de transmissão

Ondas de rádio
Ondas de rádioOndas de rádio
Ondas de rádio

Circuitos trifasicos equilibrados
Circuitos trifasicos equilibradosCircuitos trifasicos equilibrados
Circuitos trifasicos equilibrados

Aula de Física: Ondas e som [Ciências - EF - 9º Ano]
Aula de Física: Ondas e som [Ciências - EF - 9º Ano] Aula de Física: Ondas e som [Ciências - EF - 9º Ano]
Aula de Física: Ondas e som [Ciências - EF - 9º Ano]


Semelhante a Analisedecircuitos

Circuitos Polifasicos.pdf
Circuitos Polifasicos.pdfCircuitos Polifasicos.pdf
Circuitos Polifasicos.pdf
cleyberrodriguez1

ELETRICIDADE SISTEMAS TRIFASICOS de Corrente alternada
ELETRICIDADE  SISTEMAS TRIFASICOS de Corrente alternadaELETRICIDADE  SISTEMAS TRIFASICOS de Corrente alternada
ELETRICIDADE SISTEMAS TRIFASICOS de Corrente alternada
JorgeRicardoMenezesd

Sistemas de Potencia-Circuitos Trifasicos
Sistemas de Potencia-Circuitos TrifasicosSistemas de Potencia-Circuitos Trifasicos
Sistemas de Potencia-Circuitos Trifasicos
enock16

te344 aula 02 - circuitos trifasicos_(2).pdf
te344 aula 02 - circuitos trifasicos_(2).pdfte344 aula 02 - circuitos trifasicos_(2).pdf
te344 aula 02 - circuitos trifasicos_(2).pdf
Walter Cuenca

Sep 1 cap 1 circuitos trifasicos
Sep 1   cap 1 circuitos trifasicosSep 1   cap 1 circuitos trifasicos
Sep 1 cap 1 circuitos trifasicos
Glauco Prezoto

2.circuitos trifásicos
2.circuitos trifásicos2.circuitos trifásicos
2.circuitos trifásicos
Manu Lucena

Análise de Circuitos II -- Módulo IV.pdf
Análise de Circuitos II -- Módulo IV.pdfAnálise de Circuitos II -- Módulo IV.pdf
Análise de Circuitos II -- Módulo IV.pdf
JrBennitoBennito

Analise de circuitos trifásicos, diagrama.pdf
Analise de circuitos trifásicos, diagrama.pdfAnalise de circuitos trifásicos, diagrama.pdf
Analise de circuitos trifásicos, diagrama.pdf
alvaroinovaz

Aula componentes simetricas
Aula componentes simetricasAula componentes simetricas
Aula componentes simetricas
Daniel Anjos

Cap5 medição de potências
Cap5 medição de potênciasCap5 medição de potências
Cap5 medição de potências
ManuelLuz2

Exercicios circuitos trifasicos 2010
Exercicios circuitos trifasicos 2010Exercicios circuitos trifasicos 2010
Exercicios circuitos trifasicos 2010
AlcidesSousa

3 curto simetrico_pt1
3 curto simetrico_pt13 curto simetrico_pt1
3 curto simetrico_pt1
Lucas Dorneles

CIRCUITO MAGNÉTICO
CIRCUITO MAGNÉTICOCIRCUITO MAGNÉTICO
CIRCUITO MAGNÉTICO
Allan Almeida de Araújo

Aula09 e
Aula09 eAula09 e
Aula09 e
lcl1002

Aula09 e
Aula09 eAula09 e
Aula09 e
lcl1002

51621752 computer-analysis-of-power-systems
51621752 computer-analysis-of-power-systems51621752 computer-analysis-of-power-systems
51621752 computer-analysis-of-power-systems
Túlio Silva

Atividade 1 - 1 Bimestre
Atividade 1 - 1 BimestreAtividade 1 - 1 Bimestre
Atividade 1 - 1 Bimestre
Jim Naturesa

Comandos elétricos 2002
Comandos elétricos 2002Comandos elétricos 2002
Comandos elétricos 2002
Edson Lopes

trafo3.pdf
trafo3.pdftrafo3.pdf
trafo3.pdf
GabyChan11

Lista 2 medidas
Lista 2   medidasLista 2   medidas
Lista 2 medidas
Eberson-Thyss Oliveira


Semelhante a Analisedecircuitos (20)

Circuitos Polifasicos.pdf
Circuitos Polifasicos.pdfCircuitos Polifasicos.pdf
Circuitos Polifasicos.pdf

ELETRICIDADE SISTEMAS TRIFASICOS de Corrente alternada
ELETRICIDADE  SISTEMAS TRIFASICOS de Corrente alternadaELETRICIDADE  SISTEMAS TRIFASICOS de Corrente alternada
ELETRICIDADE SISTEMAS TRIFASICOS de Corrente alternada

Sistemas de Potencia-Circuitos Trifasicos
Sistemas de Potencia-Circuitos TrifasicosSistemas de Potencia-Circuitos Trifasicos
Sistemas de Potencia-Circuitos Trifasicos

te344 aula 02 - circuitos trifasicos_(2).pdf
te344 aula 02 - circuitos trifasicos_(2).pdfte344 aula 02 - circuitos trifasicos_(2).pdf
te344 aula 02 - circuitos trifasicos_(2).pdf

Sep 1 cap 1 circuitos trifasicos
Sep 1   cap 1 circuitos trifasicosSep 1   cap 1 circuitos trifasicos
Sep 1 cap 1 circuitos trifasicos

2.circuitos trifásicos
2.circuitos trifásicos2.circuitos trifásicos
2.circuitos trifásicos

Análise de Circuitos II -- Módulo IV.pdf
Análise de Circuitos II -- Módulo IV.pdfAnálise de Circuitos II -- Módulo IV.pdf
Análise de Circuitos II -- Módulo IV.pdf

Analise de circuitos trifásicos, diagrama.pdf
Analise de circuitos trifásicos, diagrama.pdfAnalise de circuitos trifásicos, diagrama.pdf
Analise de circuitos trifásicos, diagrama.pdf

Aula componentes simetricas
Aula componentes simetricasAula componentes simetricas
Aula componentes simetricas

Cap5 medição de potências
Cap5 medição de potênciasCap5 medição de potências
Cap5 medição de potências

Exercicios circuitos trifasicos 2010
Exercicios circuitos trifasicos 2010Exercicios circuitos trifasicos 2010
Exercicios circuitos trifasicos 2010

3 curto simetrico_pt1
3 curto simetrico_pt13 curto simetrico_pt1
3 curto simetrico_pt1

CIRCUITO MAGNÉTICO
CIRCUITO MAGNÉTICOCIRCUITO MAGNÉTICO
CIRCUITO MAGNÉTICO

Aula09 e
Aula09 eAula09 e
Aula09 e

Aula09 e
Aula09 eAula09 e
Aula09 e

51621752 computer-analysis-of-power-systems
51621752 computer-analysis-of-power-systems51621752 computer-analysis-of-power-systems
51621752 computer-analysis-of-power-systems

Atividade 1 - 1 Bimestre
Atividade 1 - 1 BimestreAtividade 1 - 1 Bimestre
Atividade 1 - 1 Bimestre

Comandos elétricos 2002
Comandos elétricos 2002Comandos elétricos 2002
Comandos elétricos 2002

trafo3.pdf
trafo3.pdftrafo3.pdf
trafo3.pdf

Lista 2 medidas
Lista 2   medidasLista 2   medidas
Lista 2 medidas


Último

O Profeta Jeremias - A Biografia de Jeremias.pptx4
O Profeta Jeremias - A Biografia de Jeremias.pptx4O Profeta Jeremias - A Biografia de Jeremias.pptx4
O Profeta Jeremias - A Biografia de Jeremias.pptx4
DouglasMoraes54

Resumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionaisResumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionais
beatrizsilva525654

TREINAMENTO DE BRIGADA DE INCENDIO BRIGADA CCB 2023.pptx
TREINAMENTO DE BRIGADA DE INCENDIO BRIGADA CCB 2023.pptxTREINAMENTO DE BRIGADA DE INCENDIO BRIGADA CCB 2023.pptx
TREINAMENTO DE BRIGADA DE INCENDIO BRIGADA CCB 2023.pptx
erssstcontato

Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
fran0410

A importância das conjunções- Ensino Médio
A importância das conjunções- Ensino MédioA importância das conjunções- Ensino Médio
A importância das conjunções- Ensino Médio
nunesly

Tabela Funções Orgânicas.pdfnsknsknksnksn nkasn
Tabela Funções Orgânicas.pdfnsknsknksnksn nkasnTabela Funções Orgânicas.pdfnsknsknksnksn nkasn
Tabela Funções Orgânicas.pdfnsknsknksnksn nkasn
CarlosJean21

Cartinhas de solidariedade e esperança.pptx
Cartinhas de solidariedade e esperança.pptxCartinhas de solidariedade e esperança.pptx
Cartinhas de solidariedade e esperança.pptx
Zenir Carmen Bez Trombeta

Aula 1 - Ordem Mundial Aula de Geografia
Aula 1 - Ordem Mundial Aula de GeografiaAula 1 - Ordem Mundial Aula de Geografia
Aula 1 - Ordem Mundial Aula de Geografia
WELTONROBERTOFREITAS

Planejamento BNCC - 4 ANO -TRIMESTRAL - ENSINO FUNDAMENTAL
Planejamento BNCC - 4 ANO -TRIMESTRAL - ENSINO FUNDAMENTALPlanejamento BNCC - 4 ANO -TRIMESTRAL - ENSINO FUNDAMENTAL
Planejamento BNCC - 4 ANO -TRIMESTRAL - ENSINO FUNDAMENTAL
katbrochier1

Slides Lição 12, Betel, Ordenança para amar o próximo, 2Tr24.pptx
Slides Lição 12, Betel, Ordenança para amar o próximo, 2Tr24.pptxSlides Lição 12, Betel, Ordenança para amar o próximo, 2Tr24.pptx
Slides Lição 12, Betel, Ordenança para amar o próximo, 2Tr24.pptx
LuizHenriquedeAlmeid6

A festa junina é uma tradicional festividade popular que acontece durante o m...
A festa junina é uma tradicional festividade popular que acontece durante o m...A festa junina é uma tradicional festividade popular que acontece durante o m...
A festa junina é uma tradicional festividade popular que acontece durante o m...
ANDRÉA FERREIRA

Aula04A-Potencia em CA eletricidade USP.pdf
Aula04A-Potencia em CA eletricidade USP.pdfAula04A-Potencia em CA eletricidade USP.pdf
Aula04A-Potencia em CA eletricidade USP.pdf
vitorreissouzasilva

Vivendo a Arquitetura Salesforce - 02.pptx
Vivendo a Arquitetura Salesforce - 02.pptxVivendo a Arquitetura Salesforce - 02.pptx
Vivendo a Arquitetura Salesforce - 02.pptx
Mauricio Alexandre Silva

ATIVIDADES de alfabetização do mês de junho
ATIVIDADES de alfabetização do mês de junhoATIVIDADES de alfabetização do mês de junho
ATIVIDADES de alfabetização do mês de junho
Crisnaiara

Aula de filosofia sobre Sexo, Gênero e sexualidade
Aula de filosofia sobre Sexo, Gênero e sexualidadeAula de filosofia sobre Sexo, Gênero e sexualidade
Aula de filosofia sobre Sexo, Gênero e sexualidade
AlessandraRibas7

As sequências didáticas: práticas educativas
As sequências didáticas: práticas educativasAs sequências didáticas: práticas educativas
As sequências didáticas: práticas educativas
rloureiro1

3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
AdrianoMontagna1

filosofia e Direito- É a teoria que explica como a sociedade se organizou co...
filosofia e Direito- É a teoria que explica como a sociedade se organizou  co...filosofia e Direito- É a teoria que explica como a sociedade se organizou  co...
filosofia e Direito- É a teoria que explica como a sociedade se organizou co...
SidneySilva523387

TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGTUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
ProfessoraTatianaT

Dicas de normas ABNT para trabalho de conclusão de curso
Dicas de normas ABNT para trabalho de conclusão de cursoDicas de normas ABNT para trabalho de conclusão de curso
Dicas de normas ABNT para trabalho de conclusão de curso
Simone399395


Último (20)

O Profeta Jeremias - A Biografia de Jeremias.pptx4
O Profeta Jeremias - A Biografia de Jeremias.pptx4O Profeta Jeremias - A Biografia de Jeremias.pptx4
O Profeta Jeremias - A Biografia de Jeremias.pptx4

Resumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionaisResumo de Química 10º ano Estudo exames nacionais
Resumo de Química 10º ano Estudo exames nacionais

TREINAMENTO DE BRIGADA DE INCENDIO BRIGADA CCB 2023.pptx
TREINAMENTO DE BRIGADA DE INCENDIO BRIGADA CCB 2023.pptxTREINAMENTO DE BRIGADA DE INCENDIO BRIGADA CCB 2023.pptx
TREINAMENTO DE BRIGADA DE INCENDIO BRIGADA CCB 2023.pptx

Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...
Telepsiquismo Utilize seu poder extrassensorial para atrair prosperidade (Jos...

A importância das conjunções- Ensino Médio
A importância das conjunções- Ensino MédioA importância das conjunções- Ensino Médio
A importância das conjunções- Ensino Médio

Tabela Funções Orgânicas.pdfnsknsknksnksn nkasn
Tabela Funções Orgânicas.pdfnsknsknksnksn nkasnTabela Funções Orgânicas.pdfnsknsknksnksn nkasn
Tabela Funções Orgânicas.pdfnsknsknksnksn nkasn

Cartinhas de solidariedade e esperança.pptx
Cartinhas de solidariedade e esperança.pptxCartinhas de solidariedade e esperança.pptx
Cartinhas de solidariedade e esperança.pptx

Aula 1 - Ordem Mundial Aula de Geografia
Aula 1 - Ordem Mundial Aula de GeografiaAula 1 - Ordem Mundial Aula de Geografia
Aula 1 - Ordem Mundial Aula de Geografia

Planejamento BNCC - 4 ANO -TRIMESTRAL - ENSINO FUNDAMENTAL
Planejamento BNCC - 4 ANO -TRIMESTRAL - ENSINO FUNDAMENTALPlanejamento BNCC - 4 ANO -TRIMESTRAL - ENSINO FUNDAMENTAL
Planejamento BNCC - 4 ANO -TRIMESTRAL - ENSINO FUNDAMENTAL

Slides Lição 12, Betel, Ordenança para amar o próximo, 2Tr24.pptx
Slides Lição 12, Betel, Ordenança para amar o próximo, 2Tr24.pptxSlides Lição 12, Betel, Ordenança para amar o próximo, 2Tr24.pptx
Slides Lição 12, Betel, Ordenança para amar o próximo, 2Tr24.pptx

A festa junina é uma tradicional festividade popular que acontece durante o m...
A festa junina é uma tradicional festividade popular que acontece durante o m...A festa junina é uma tradicional festividade popular que acontece durante o m...
A festa junina é uma tradicional festividade popular que acontece durante o m...

Aula04A-Potencia em CA eletricidade USP.pdf
Aula04A-Potencia em CA eletricidade USP.pdfAula04A-Potencia em CA eletricidade USP.pdf
Aula04A-Potencia em CA eletricidade USP.pdf

Vivendo a Arquitetura Salesforce - 02.pptx
Vivendo a Arquitetura Salesforce - 02.pptxVivendo a Arquitetura Salesforce - 02.pptx
Vivendo a Arquitetura Salesforce - 02.pptx

ATIVIDADES de alfabetização do mês de junho
ATIVIDADES de alfabetização do mês de junhoATIVIDADES de alfabetização do mês de junho
ATIVIDADES de alfabetização do mês de junho

Aula de filosofia sobre Sexo, Gênero e sexualidade
Aula de filosofia sobre Sexo, Gênero e sexualidadeAula de filosofia sobre Sexo, Gênero e sexualidade
Aula de filosofia sobre Sexo, Gênero e sexualidade

As sequências didáticas: práticas educativas
As sequências didáticas: práticas educativasAs sequências didáticas: práticas educativas
As sequências didáticas: práticas educativas

3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf
3ª série HIS - PROVA PAULISTA DIA 1 - 1º BIM-24.pdf

filosofia e Direito- É a teoria que explica como a sociedade se organizou co...
filosofia e Direito- É a teoria que explica como a sociedade se organizou  co...filosofia e Direito- É a teoria que explica como a sociedade se organizou  co...
filosofia e Direito- É a teoria que explica como a sociedade se organizou co...

TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGTUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG
TUTORIAL PARA LANÇAMENTOGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGGG

Dicas de normas ABNT para trabalho de conclusão de curso
Dicas de normas ABNT para trabalho de conclusão de cursoDicas de normas ABNT para trabalho de conclusão de curso
Dicas de normas ABNT para trabalho de conclusão de curso


Analisedecircuitos

  • 1. UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira ENGC25 - ANÁLISE DE CIRCUITOS II Módulo VI CIRCUITOS POLIFÁSICOS
  • 2. 22UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Monofásico a 3 Condutores O sistema possui duas fontes de tensão iguais:
  • 3. 33UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Monofásico a 3 Condutores Considerando o circuito com duas impedâncias iguais:
  • 4. 44UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Gerador Trifásico Com o rotor girando no sentido anti-horário, com 3600 rpm (f=60 Hz), seu campo magnético corta os enrolamentos do induzido, induzindo neles as tensões apresentadas no gráfico. Estas tensões atingem seus valores máximos e mínimos com uma distância de 1/3 de um período, ou seja, com uma defasagem de 120°.
  • 5. 55UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Esquema de ligações com os três enrolamentos do gerador para conexão em Y (estrela)
  • 6. 66UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Esquema de ligações com os três enrolamentos do gerador para conexão em Y (estrela)
  • 7. 77UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Esquema de ligações com os três enrolamentos do gerador para conexão em ∆ (triângulo ou delta)
  • 8. 88UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Esquema de ligações com os três enrolamentos do gerador para conexão em ∆ (triângulo ou delta)
  • 9. 99UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Fonte trifásica conectada em Y
  • 10. 1010UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Seqüência positiva de fases - abc Tensões fase-neutro: Tensões fase-fase:
  • 11. 1111UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Seqüência positiva de fases - abc
  • 12. 1212UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Seqüência negativa de fases - cba Tensões fase-neutro: Tensões fase-fase:
  • 13. 1313UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Seqüência negativa de fases - cba
  • 14. 1414UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Diagrama de fasores Tensões de linha ou entre fases: Tensões fase-neutro:
  • 15. 1515UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Carga Trifásica ligada em Y (estrela) Com neutro:Sem neutro:
  • 16. 1616UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Carga Trifásica ligada em ∆ (triângulo ou delta)
  • 17. 1717UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Fontes de Tensão Trifásicas Ligação em Y: Ligação em ∆:
  • 18. 1818UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Circuito Trifásico Equilibrado com Ligação Y - Y Correntes de Linha: Corrente de Neutro:
  • 19. 1919UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Circuito Trifásico Equilibrado com Ligação Y - Y Correntes de Fase: Corrente de Neutro: IAN = IaA IBN = IbB ICN = IcC INn = IAN + IBN + ICN IL = IP As correntes de linha e de fase são iguais:
  • 20. 2020UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Circuito Trifásico Equilibrado com Ligação Y - ∆ Tensões de Linha: Tensões de Fase: Sendo: e
  • 21. 2121UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Circuito Trifásico Equilibrado com Ligação Y - ∆ Correntes de Fase:
  • 22. 2222UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Circuito Trifásico Equilibrado com Ligação Y - ∆ Correntes de Linha: IaA = IAB - ICA IbB = IBC - IAB IcC = ICA - IBC
  • 23. 2323UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Diagrama de Fasores do Circuito Trifásico Equilibrado com Ligação Y - ∆
  • 24. 2424UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Potência Média em carga trifásica equilibrada conectada em Y Potência Média por fase: Potência Média trifásica:
  • 25. 2525UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Potência Média em carga trifásica equilibrada conectada em ∆ Potência Média por fase: Potência Média trifásica:
  • 26. 2626UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Circuito monofásico equivalente para carga trifásica equilibrada conectada em Y A partir da corrente encontrada para a fase A, pode-se determinar as correntes para as fases B e C. A potência trifásica é igual a 3 vezes a potência da fase A. Sistema Trifásico
  • 27. 2727UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Circuito monofásico equivalente para carga trifásica equilibrada conectada em ∆ Sistema Trifásico Faz-se, inicialmente, a transformação para uma carga trifásica equivalente ligada em Y, conforme mostrado a seguir.
  • 28. 2828UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Equivalência entre cargas trifásicas equilibradas ligadas em Y e em ∆ Sistema Trifásico
  • 29. 2929UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Fazendo-se a transformação ∆ - Y do circuito anterior: A partir da corrente encontrada para a fase A, pode-se determinar as correntes para as fases B e C. A potência trifásica é igual a 3 vezes a potência da fase A. Sistema Trifásico Circuito monofásico equivalente para carga trifásica equilibrada conectada em ∆
  • 30. 3030UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Circuito com carga trifásica desequilibrada conectada em Y, com neutro O condutor neutro transporta a corrente não equilibrada. As correntes nas impedâncias são as próprias correntes de linha que são desiguais e não apresentam simetria. Sistema Trifásico
  • 31. 3131UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Circuito com carga trifásica desequilibrada conectada em Y, com neutro As correntes não simétricas e a corrente no neutro são: Sistema Trifásico
  • 32. 3232UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Circuito com carga trifásica desequilibrada conectada em Y, sem neutro As correntes de linha não simétricas podem ser determinadas a partir de análise de malhas: Sistema Trifásico IA = I1 IB = I2 - I1 IC = -I2
  • 33. 3333UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Circuito com carga trifásica desequilibrada conectada em ∆ As correntes de linha não simétricas podem ser encontradas a partir das correntes de fase: Sistema Trifásico IA= IAB - ICA IB= IBC - IAB IC= ICA - IBC
  • 34. 3434UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Transformação ∆ - Y As impedâncias desequilibradas conectadas em ∆ podem ser transformadas em impedâncias equivalentes conectadas em Y: Sendo:
  • 35. 3535UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Sistema Trifásico Transformação Y - ∆ As impedâncias desequilibradas conectadas em Y podem ser transformadas em impedâncias equivalentes conectadas em ∆ : Sendo:
  • 36. 3636UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Ligações paralelas de cargas trifásicas desequilibradas conectadas em Y e em ∆ Sistema Trifásico
  • 37. 3737UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Circuitos Trifásicos com impedância nas linhas Sistema Trifásico
  • 38. 3838UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Medição de Potência O Wattímetro Bobina de Corrente: baixa impedância. Bobina de Potencial: alta impedância.
  • 39. 3939UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Medição de Potência Potência Média medida pelo Wattímetro:
  • 40. 4040UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Medição de Potência Carga Trifásica conectada em Y
  • 41. 4141UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Medição de Potência Carga Trifásica conectada em ∆
  • 42. 4242UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Medição de Potência Para a Carga Trifásica: Potência Média do wattímetro A: A Potência Média Trifásica:
  • 43. 4343UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Medição de Potência Como: Substituindo: Como: Resulta:
  • 44. 4444UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Medição de Potência Medição com 2 wattímetros Sendo o ponto x fixado na fase b, a Potência Média medida no wattímetro desta fase é nula, sendo compensada por acréscimos de potência nos outros dois wattímetros. Dessa forma: Sendo:
  • 45. 4545UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Transformador Trifásico Núcleo e esquemas de ligações do primário e do secundário
  • 46. 4646UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Transformador Trifásico Ligação Y - Y
  • 47. 4747UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Transformador Trifásico Ligação ∆ - Y
  • 48. 4848UFBA – Curso de Engenharia Elétrica – Prof. Eugênio Correia Teixeira Transformador Trifásico Ligação ∆ - ∆
