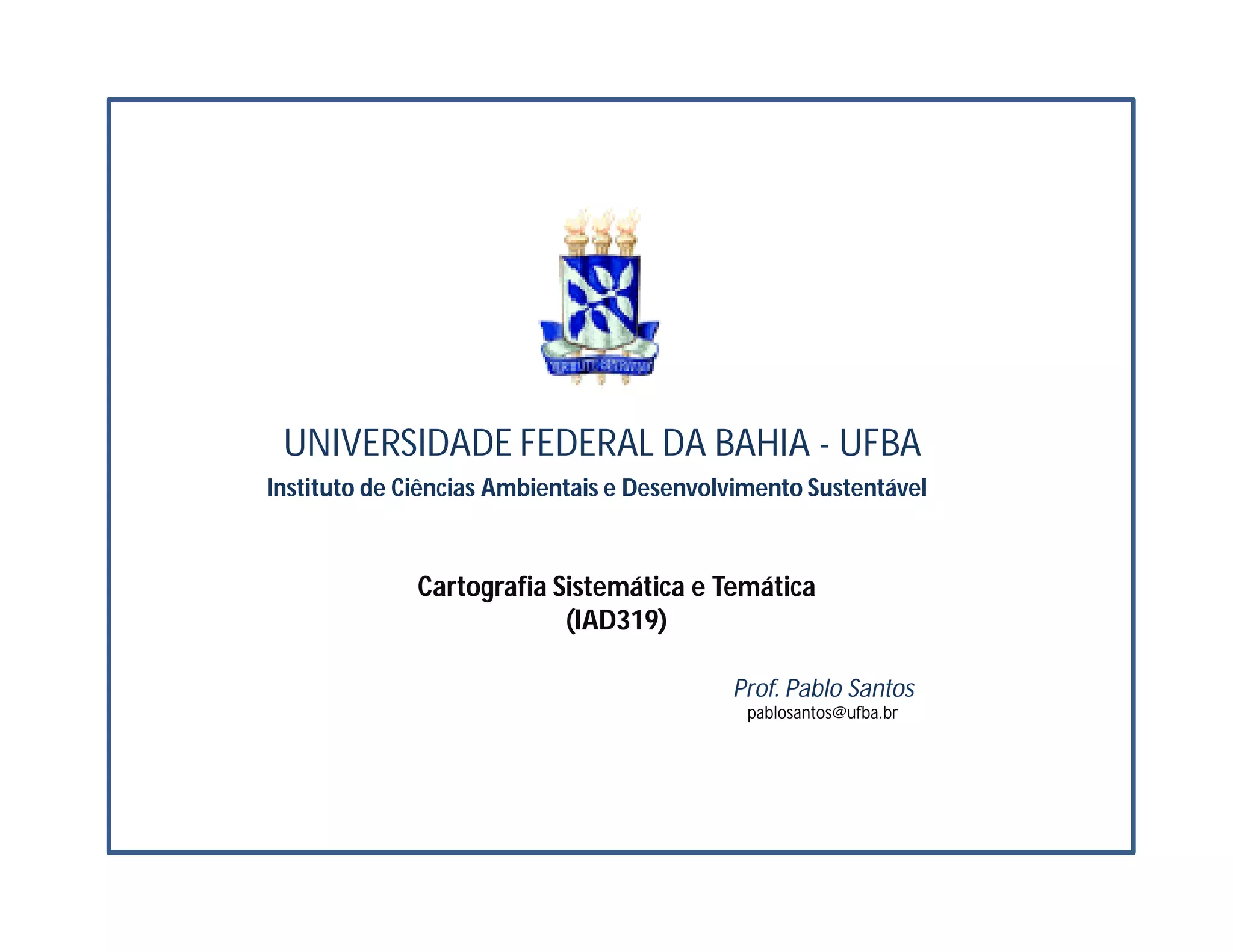

1. UNIVERSIDADE FEDERAL DA BAHIA - UFBA
Instituto de Ciências Ambientais e Desenvolvimento Sustentável
Prof. Pablo Santos
Cartografia Sistemática e Temática
(IAD319)
pablosantos@ufba.br

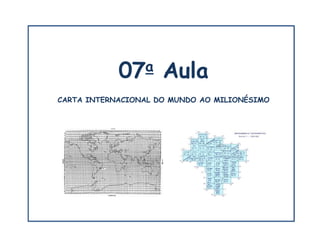

2. CARTA INTERNACIONAL DO MUNDO AO MILIONÉSIMO
07a Aula

3. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas
Sistematização de um conjunto de mapas, a fim de definir a
padronização de sua representação.
Tal sistematização se faz necessária quando a escala adotada
não é capaz de abranger toda a região a ser mapeada.

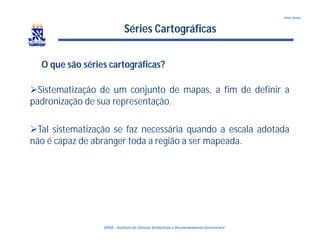

O que são séries cartográficas?

4. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas
Sistematização das séries cartográficas
Brasil - responsabilidade do Instituto Brasileiro de
Geografia e Estatística – IBGE.
2- Mapeamento Topográfico
1- Carta Internacional do Mundo ao Milionésimo

5. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

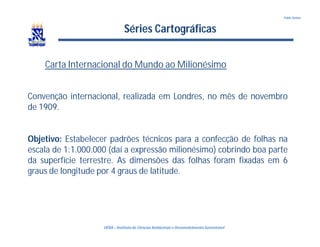

Carta Internacional do Mundo ao Milionésimo
Convenção internacional, realizada em Londres, no mês de novembro
de 1909.
Objetivo: Estabelecer padrões técnicos para a confecção de folhas na
escala de 1:1.000.000 (daí a expressão milionésimo) cobrindo boa parte
da superfície terrestre. As dimensões das folhas foram fixadas em 6
graus de longitude por 4 graus de latitude.

6. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

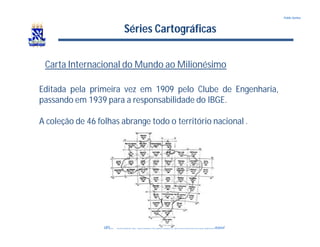

Carta Internacional do Mundo ao Milionésimo
Editada pela primeira vez em 1909 pelo Clube de Engenharia,
passando em 1939 para a responsabilidade do IBGE.
A coleção de 46 folhas abrange todo o território nacional .

7. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas
Carta Internacional do Mundo ao Milionésimo

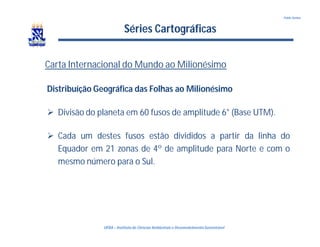

Distribuíção Geográfica das Folhas ao Milionésimo
 Divisão do planeta em 60 fusos de amplitude 6° (Base UTM).
 Cada um destes fusos estão divididos a partir da linha do
Equador em 21 zonas de 4º de amplitude para Norte e com o
mesmo número para o Sul.

8. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

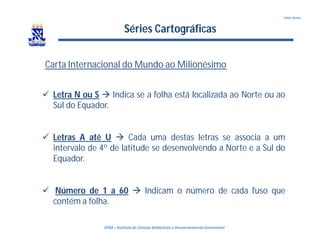

Carta Internacional do Mundo ao Milionésimo
 Letra N ou S  Indica se a folha está localizada ao Norte ou ao
Sul do Equador.
 Letras A até U  Cada uma destas letras se associa a um
intervalo de 4º de latitude se desenvolvendo a Norte e a Sul do
Equador.
 Número de 1 a 60  Indicam o número de cada fuso que
contém a folha.

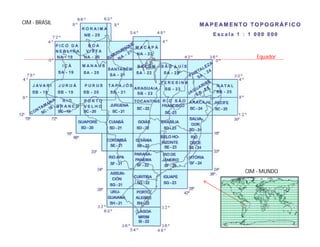

9. CIM - MUNDO
CIM - BRASIL
Equador

10. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

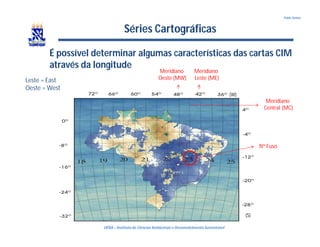

É possível determinar algumas características das cartas CIM
através da longitude
Meridiano
Oeste (MW)
Meridiano
Leste (ME)
Nº Fuso
Meridiano
Central (MC)
(W)
(S)
Leste = East
Oeste = West

11. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

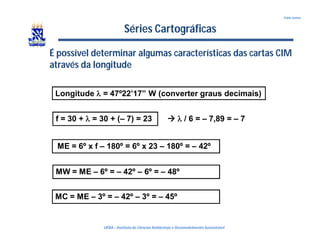

É possível determinar algumas características das cartas CIM
através da longitude
Longitude  = 47º22’17” W (converter graus decimais)
f = 30 +  = 30 + (– 7) = 23
ME = 6º x f – 180º = 6º x 23 – 180º = – 42º
  / 6 = – 7,89 = – 7
MC = ME – 3º = – 42º – 3º = – 45º
MW = ME – 6º = – 42º – 6º = – 48º

12. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

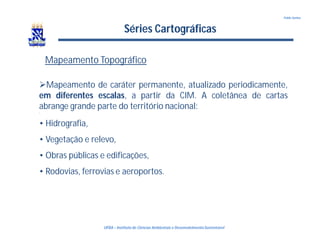

Mapeamento Topográfico
Mapeamento de caráter permanente, atualizado periodicamente,
em diferentes escalas, a partir da CIM. A coletânea de cartas
abrange grande parte do território nacional:
•
• Hidrografia,
• Vegetação e relevo,
• Obras públicas e edificações,
• Rodovias, ferrovias e aeroportos.

13. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

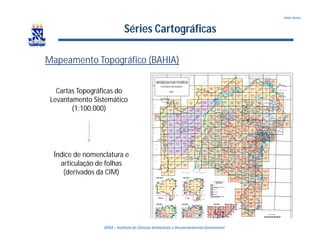

Mapeamento Topográfico (BAHIA)
Cartas Topográficas do
Levantamento Sistemático
(1:100.000)
Índice de nomenclatura e
articulação de folhas
(derivados da CIM)

14. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas
Índice de nomenclatura e
articulação das cartas
1:1.000.000

15. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

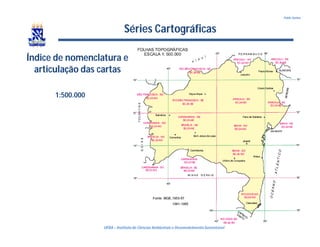

Índice de nomenclatura e
articulação das cartas
1:500.000

16. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas
Índice de nomenclatura e
articulação das cartas
1:250.000
1:100.000
1:50.000
1:25.000

17. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas
Índice de nomenclatura e articulação das cartas

18. UFBA – Instituto de Ciências Ambientais e DesenvolvimentoSustentável
Pablo Santos
Séries Cartográficas

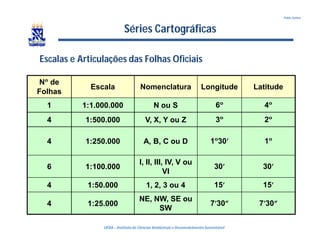

Escalas e Articulações das Folhas Oficiais
Nº de
Folhas
Escala Nomenclatura Longitude Latitude
1 1:1.000.000 N ou S 6º 4º
4 1:500.000 V, X, Y ou Z 3º 2º
4 1:250.000 A, B, C ou D 1º30’ 1º
6 1:100.000
I, II, III, IV, V ou
VI
30’ 30’
4 1:50.000 1, 2, 3 ou 4 15’ 15’
4 1:25.000
NE, NW, SE ou
SW
7’30” 7’30”

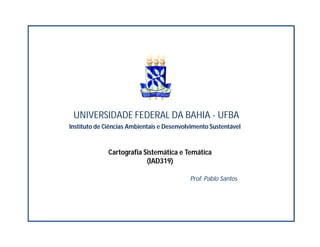

19. UNIVERSIDADE FEDERAL DA BAHIA - UFBA
Instituto de Ciências Ambientais e Desenvolvimento Sustentável
Prof. Pablo Santos
Cartografia Sistemática e Temática
(IAD319)
