1. Cartografia

2. ►Cartografia
 Conceito
 Evolução da cartografia
►Esboços em cavernas – pinturas rupestres

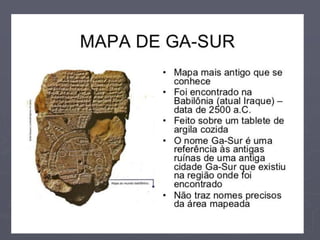

►Mapa Ga-Sur
►Çatal Hüyük 6200 anos a.C
►Chineses, astecas e egípcios contribuíram
►Gregos (Alexandria e Atenas)
►Romanos
 Bastante prático: rotas e territórios dominados
►Idade Média “foi ignorada”
►Grandes navegações (portulanos)
►Atualmente – Era digital

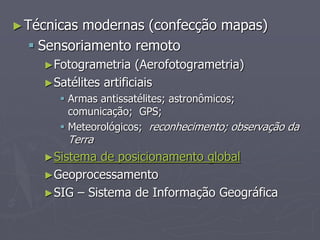

3. ►Técnicas modernas (confecção mapas)
 Sensoriamento remoto
►Fotogrametria (Aerofotogrametria)
►Satélites artificiais
 Armas antissatélites; astronômicos;
comunicação; GPS;
 Meteorológicos; reconhecimento; observação da
Terra
►Sistema de posicionamento global
►Geoprocessamento
►SIG – Sistema de Informação Geográfica

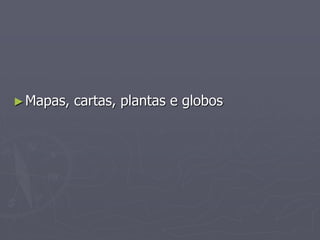

4. ►Mapas, cartas, plantas e globos

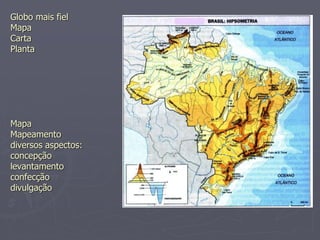

5. Globo mais fiel
Mapa
Carta
Planta
Mapa
Mapeamento
diversos aspectos:
concepção
levantamento
confecção
divulgação

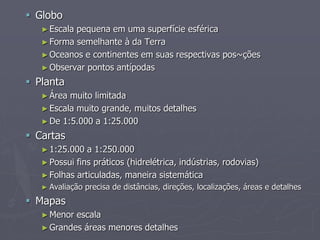

6.  Globo
►Escala pequena em uma superfície esférica
►Forma semelhante à da Terra
►Oceanos e continentes em suas respectivas pos~ções
►Observar pontos antípodas
 Planta
►Área muito limitada
►Escala muito grande, muitos detalhes
►De 1:5.000 a 1:25.000
 Cartas
►1:25.000 a 1:250.000
►Possui fins práticos (hidrelétrica, indústrias, rodovias)
►Folhas articuladas, maneira sistemática
► Avaliação precisa de distâncias, direções, localizações, áreas e detalhes
 Mapas
►Menor escala
►Grandes áreas menores detalhes

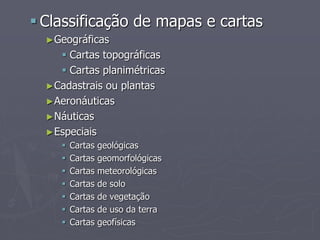

7.  Classificação de mapas e cartas
►Geográficas
 Cartas topográficas
 Cartas planimétricas
►Cadastrais ou plantas
►Aeronáuticas
►Náuticas
►Especiais
 Cartas geológicas
 Cartas geomorfológicas
 Cartas meteorológicas
 Cartas de solo
 Cartas de vegetação
 Cartas de uso da terra
 Cartas geofísicas

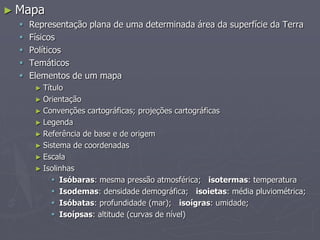

8. ► Mapa
 Representação plana de uma determinada área da superfície da Terra
 Físicos
 Políticos
 Temáticos
 Elementos de um mapa
► Título
► Orientação
► Convenções cartográficas; projeções cartográficas
► Legenda
► Referência de base e de origem
► Sistema de coordenadas
► Escala
► Isolinhas
 Isóbaras: mesma pressão atmosférica; isotermas: temperatura
 Isodemas: densidade demográfica; isoietas: média pluviométrica;
 Isóbatas: profundidade (mar); isoígras: umidade;
 Isoípsas: altitude (curvas de nível)

9. 1 cm = 2 km
Explícita

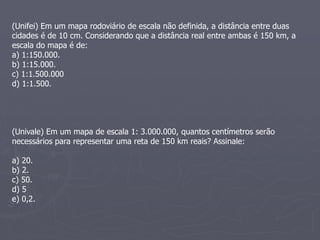

10. (Unifei) Em um mapa rodoviário de escala não definida, a distância entre duas
cidades é de 10 cm. Considerando que a distância real entre ambas é 150 km, a
escala do mapa é de:
a) 1:150.000.
b) 1:15.000.
c) 1:1.500.000
d) 1:1.500.
(Univale) Em um mapa de escala 1: 3.000.000, quantos centímetros serão
necessários para representar uma reta de 150 km reais? Assinale:
a) 20.
b) 2.
c) 50.
d) 5
e) 0,2.

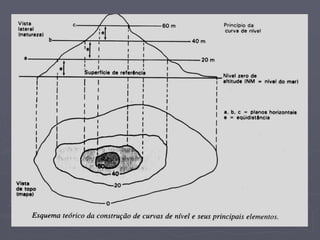

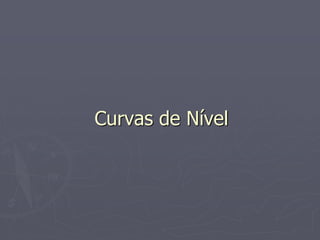

11. Curvas de Nível

14. (Ufma) Com base na figura abaixo, identifique as feições topográficas orientadas pelas
direções cardeais e colaterais.
a) Terreno íngreme ao sudeste e sudoeste e aplainado ao nordeste.
b) Terreno aplainado ao noroeste e íngreme ao sudoeste e leste.
c) Terreno íngreme ao oeste e leste e aplainado ao norte.
d) Terreno aplainado ao norte e íngreme ao noroeste e sudeste.
e) Terreno íngreme ao nordeste e aplainados a oeste e a leste

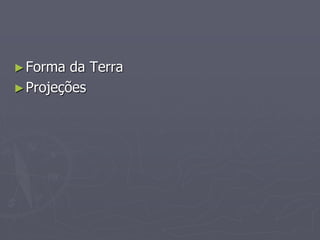

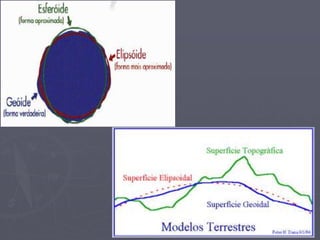

15. ►Forma da Terra

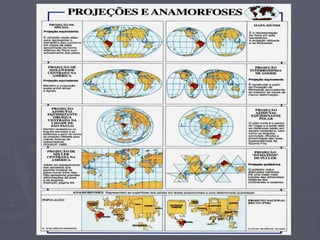

►Projeções

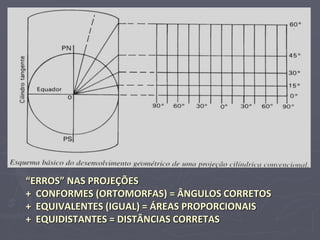

18. “ERROS” NAS PROJEÇÕES
+ CONFORMES (ORTOMORFAS) = ÂNGULOS CORRETOS
+ EQUIVALENTES (IGUAL) = ÁREAS PROPORCIONAIS
+ EQUIDISTANTES = DISTÂNCIAS CORRETAS

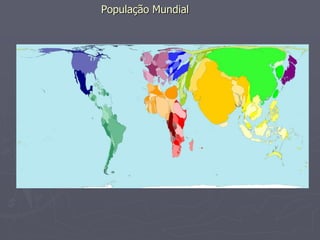

26. População Mundial

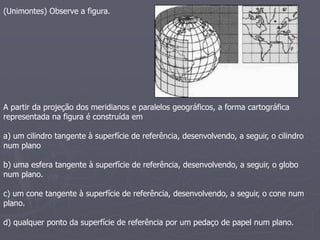

28. (Unimontes) Observe a figura.
A partir da projeção dos meridianos e paralelos geográficos, a forma cartográfica
representada na figura é construída em
a) um cilindro tangente à superfície de referência, desenvolvendo, a seguir, o cilindro
num plano
b) uma esfera tangente à superfície de referência, desenvolvendo, a seguir, o globo
num plano.
c) um cone tangente à superfície de referência, desenvolvendo, a seguir, o cone num
plano.
d) qualquer ponto da superfície de referência por um pedaço de papel num plano.

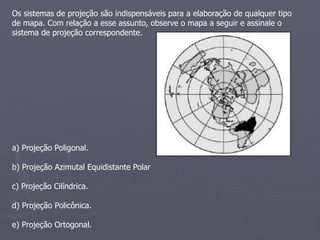

29. Os sistemas de projeção são indispensáveis para a elaboração de qualquer tipo
de mapa. Com relação a esse assunto, observe o mapa a seguir e assinale o
sistema de projeção correspondente.
a) Projeção Poligonal.
b) Projeção Azimutal Equidistante Polar
c) Projeção Cilíndrica.
d) Projeção Policônica.
e) Projeção Ortogonal.

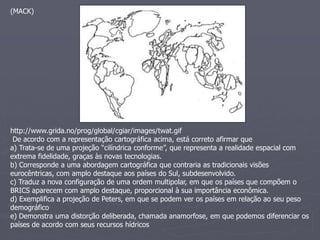

30. (MACK)
http://www.grida.no/prog/global/cgiar/images/twat.gif
De acordo com a representação cartográfica acima, está correto afirmar que
a) Trata-se de uma projeção “cilíndrica conforme”, que representa a realidade espacial com
extrema fidelidade, graças às novas tecnologias.
b) Corresponde a uma abordagem cartográfica que contraria as tradicionais visões
eurocêntricas, com amplo destaque aos países do Sul, subdesenvolvido.
c) Traduz a nova configuração de uma ordem multipolar, em que os países que compõem o
BRICS aparecem com amplo destaque, proporcional à sua importância econômica.
d) Exemplifica a projeção de Peters, em que se podem ver os países em relação ao seu peso
demográfico
e) Demonstra uma distorção deliberada, chamada anamorfose, em que podemos diferenciar os
países de acordo com seus recursos hídricos

31. UESPI) Todo mapa é confeccionado num determinado sistema de projeção.
Observe o mapa a seguir e assinale o tipo de projeção em que foi desenhado.
a) Cônica.
b) Cilíndrica
c) Policônica.
d) Circular.
e) Esférica.

32. Durante os anos 1970, esse mapa era visto como uma reação simbólica dos países
subdesenvolvidos – o Sul geoeconômico – contra a cartografia tradicional, em especial a
projeção de Mercator, que mostra o norte “acima” do sul e a Europa no centro. Mas essa ideia
logo foi abandonada por falta de consistência.
Analise as seguintes afirmativas sobre essa questão:
I. A projeção de Peters mostra a proporção exata de cada área sem distorcer os seus formatos.
II. O impacto político-ideológico de se colocar o sul “acima” do norte é diminuído ou anulado
pelo fato de que a imensa maioria dos países está no hemisfério norte, sendo o sul mais
oceânico.
III. Tanto faz colocar o norte ou o sul na parte de cima do mapa, pois a posição mais correta
para analisar um mapa é na horizontal, estando ele sobre uma mesa.
IV. A projeção de Peters é melhor para a navegação do que a de Mercator.
As afirmativas corretas são:
a) I e II.
b) II e III
c) III e IV.
d) I e IV.
e) II e IV.

33. Fim
