6 aula 04 tec cons - trabalhos de execucao - laje,vigas e pilares

O documento discute técnicas construtivas em concreto armado, incluindo obras como lajes, vigas, pilares e sapatas. Detalha os materiais usados como aço CA-50 e CA-60, formas, escoramentos e processos construtivos para cada elemento estrutural.

Engenharia◦
Transferir como PDF, PPTX
Técnica construtiva Trabalho de Execução Construções Rurais e Ambiência Marcos Oliveira de Paula Alegre - MG Universidade Federal do Espirito Santo Departamento de Engenharia Rural
Obras em Concreto Armado

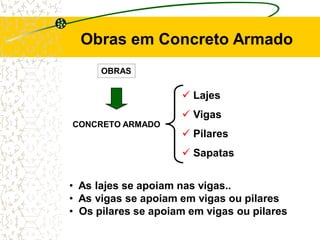

Obras em Concreto Armado OBRAS  Lajes  Vigas  Pilares  Sapatas CONCRETO ARMADO • As lajes se apoiam nas vigas.. • As vigas se apoiam em vigas ou pilares • Os pilares se apoiam em vigas ou pilares

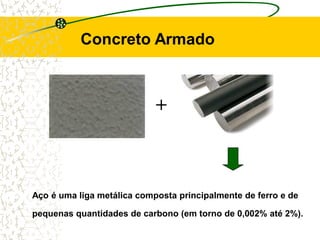

Concreto Armado + Aço é uma liga metálica composta principalmente de ferro e de pequenas quantidades de carbono (em torno de 0,002% até 2%).

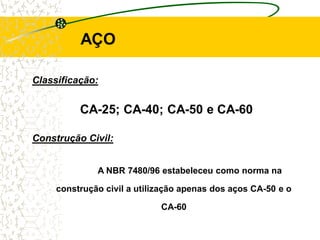

CA-25; CA-40; CA-50 e CA-60 A NBR 7480/96 estabeleceu como norma na construção civil a utilização apenas dos aços CA-50 e o CA-60 AÇO Classificação: Construção Civil:

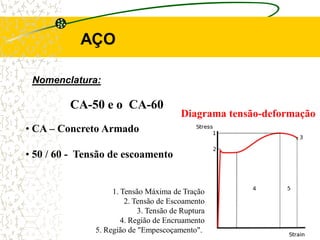

Nomenclatura: AÇO CA-50 e o CA-60 • CA – Concreto Armado • 50 / 60 - Tensão de escoamento 1. Tensão Máxima de Tração 2. Tensão de Escoamento 3. Tensão de Ruptura 4. Região de Encruamento 5. Região de "Empescoçamento". Diagrama tensão-deformação

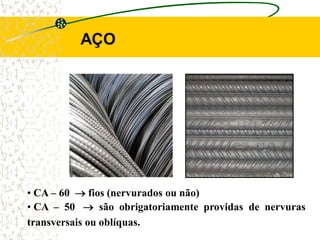

• CA – 60  fios (nervurados ou não) • CA – 50  são obrigatoriamente providas de nervuras transversais ou oblíquas. AÇO

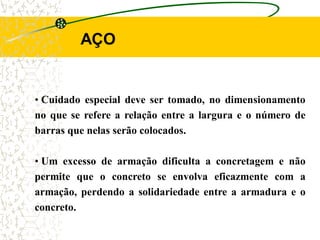

AÇO • Cuidado especial deve ser tomado, no dimensionamento no que se refere a relação entre a largura e o número de barras que nelas serão colocados. • Um excesso de armação dificulta a concretagem e não permite que o concreto se envolva eficazmente com a armação, perdendo a solidariedade entre a armadura e o concreto.

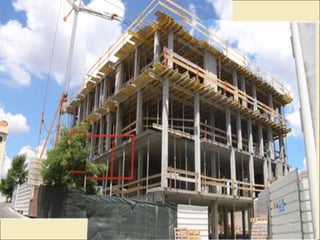

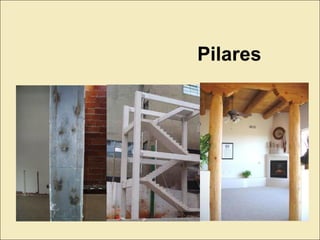

Pilares

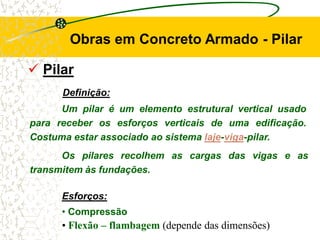

 Pilar Definição: Um pilar é um elemento estrutural vertical usado para receber os esforços verticais de uma edificação. Costuma estar associado ao sistema laje-viga-pilar. Obras em Concreto Armado - Pilar Esforços: • Compressão • Flexão – flambagem (depende das dimensões) Os pilares recolhem as cargas das vigas e as transmitem às fundações.

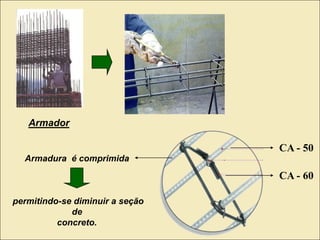

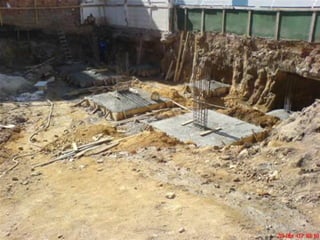

Armador CA - 50 CA - 60 Armadura é comprimida permitindo-se diminuir a seção de concreto.

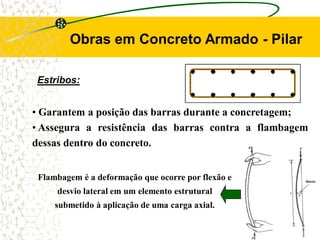

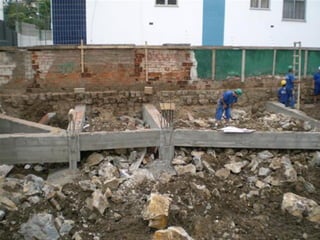

Estribos: Obras em Concreto Armado - Pilar • Garantem a posição das barras durante a concretagem; • Assegura a resistência das barras contra a flambagem dessas dentro do concreto. Flambagem é a deformação que ocorre por flexão e desvio lateral em um elemento estrutural submetido à aplicação de uma carga axial.

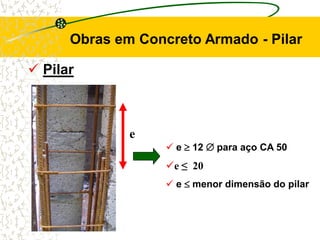

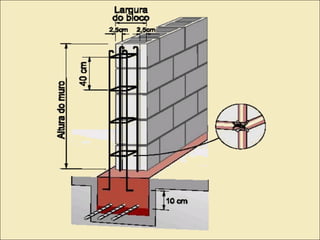

 Pilar Obras em Concreto Armado - Pilar  e  12  para aço CA 50 e ≤ 20  e  menor dimensão do pilar e

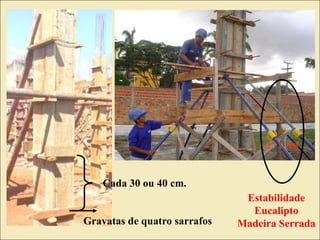

Gravatas de quatro sarrafos Cada 30 ou 40 cm. Estabilidade Eucalipto Madeira Serrada

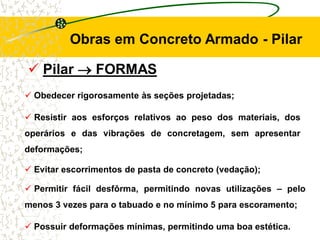

 Pilar  FORMAS Obras em Concreto Armado - Pilar  Obedecer rigorosamente às seções projetadas;  Resistir aos esforços relativos ao peso dos materiais, dos operários e das vibrações de concretagem, sem apresentar deformações;  Evitar escorrimentos de pasta de concreto (vedação);  Permitir fácil desfôrma, permitindo novas utilizações – pelo menos 3 vezes para o tabuado e no mínimo 5 para escoramento;  Possuir deformações mínimas, permitindo uma boa estética.

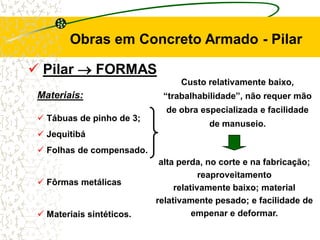

 Pilar  FORMAS Obras em Concreto Armado - Pilar Materiais:  Tábuas de pinho de 3;  Jequitibá  Folhas de compensado.  Fôrmas metálicas  Materiais sintéticos. Custo relativamente baixo, “trabalhabilidade”, não requer mão de obra especializada e facilidade de manuseio. alta perda, no corte e na fabricação; reaproveitamento relativamente baixo; material relativamente pesado; e facilidade de empenar e deformar.

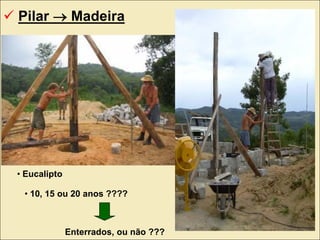

eucalipto • Eucalipto • 10, 15 ou 20 anos ???? Enterrados, ou não ???  Pilar  Madeira

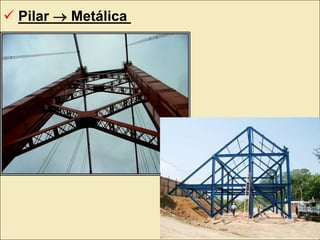

 Pilar  Metálica

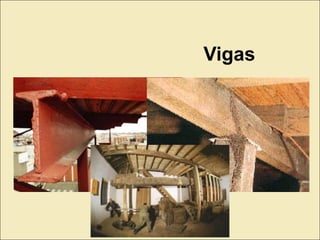

Vigas

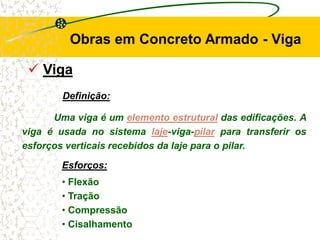

 Viga Definição: Uma viga é um elemento estrutural das edificações. A viga é usada no sistema laje-viga-pilar para transferir os esforços verticais recebidos da laje para o pilar. Obras em Concreto Armado - Viga Esforços: • Flexão • Tração • Compressão • Cisalhamento

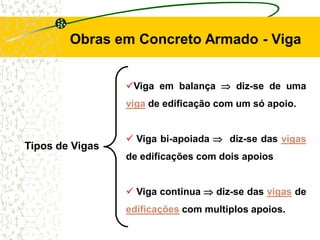

Tipos de Vigas Obras em Concreto Armado - Viga Viga em balança  diz-se de uma viga de edificação com um só apoio.  Viga bi-apoiada  diz-se das vigas de edificações com dois apoios  Viga continua  diz-se das vigas de edificações com multiplos apoios.

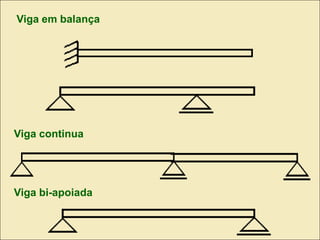

Viga em balança Viga bi-apoiada Viga continua

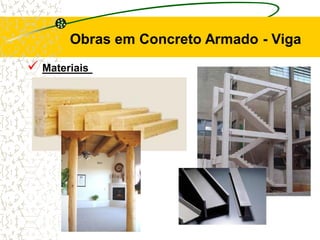

Obras em Concreto Armado - Viga  Materiais

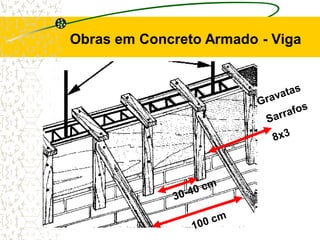

Obras em Concreto Armado - Viga

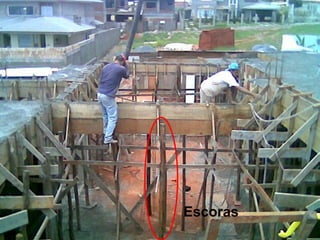

Escoras

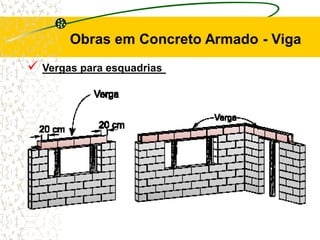

Obras em Concreto Armado - Viga  Vergas para esquadrias

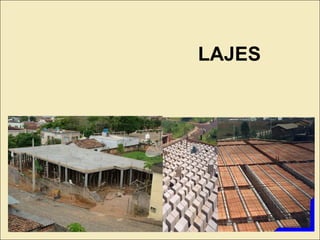

Obras em Concreto Armado LAJES

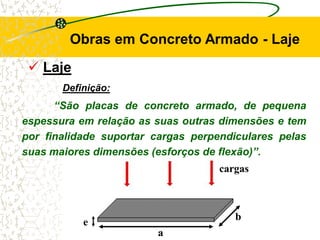

Obras em Concreto Armado - Laje  Laje Definição: “São placas de concreto armado, de pequena espessura em relação as suas outras dimensões e tem por finalidade suportar cargas perpendiculares pelas suas maiores dimensões (esforços de flexão)”. a b e cargas

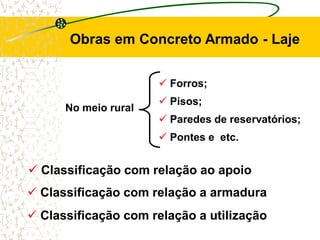

No meio rural  Forros;  Pisos;  Paredes de reservatórios;  Pontes e etc.  Classificação com relação ao apoio  Classificação com relação a armadura  Classificação com relação a utilização Obras em Concreto Armado - Laje

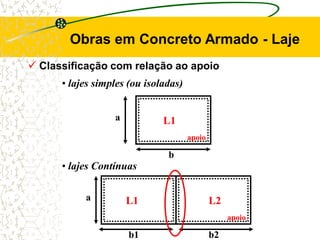

 Classificação com relação ao apoio • lajes simples (ou isoladas) • lajes Contínuas a b a b1 b2 L1 L1 L2 apoio apoio Obras em Concreto Armado - Laje

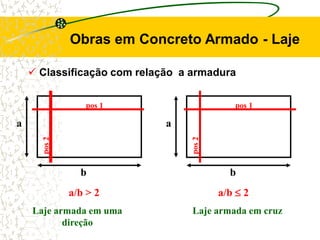

 Classificação com relação a armadura a b a b a/b > 2 a/b  2 Laje armada em uma direção Laje armada em cruz pos 1pos 1 Obras em Concreto Armado - Laje

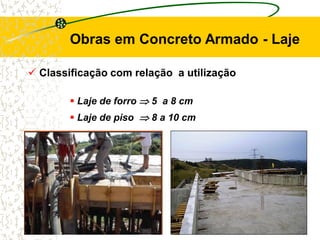

 Classificação com relação a utilização Obras em Concreto Armado - Laje  Laje de forro  5 a 8 cm  Laje de piso  8 a 10 cm

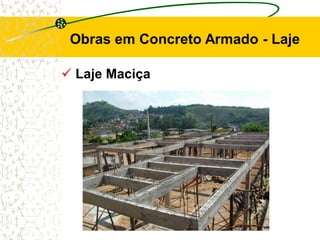

Obras em Concreto Armado - Laje  Laje Maciça

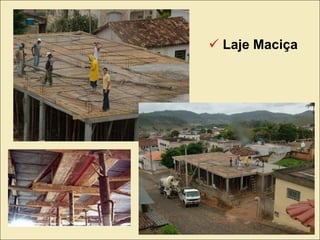

 Laje Maciça

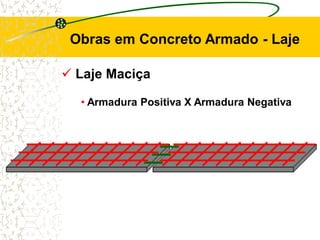

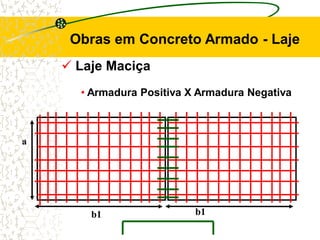

• Armadura Positiva X Armadura Negativa Obras em Concreto Armado - Laje  Laje Maciça a b1 b1
• Armadura Positiva X Armadura Negativa  Laje Maciça Obras em Concreto Armado - Laje

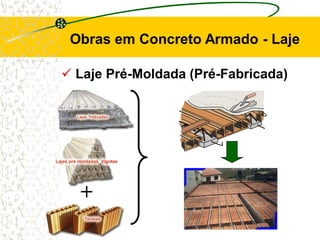

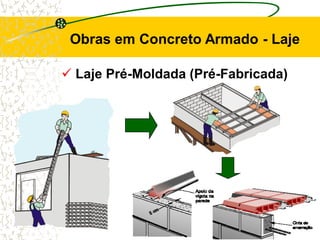

Obras em Concreto Armado - Laje  Laje Pré-Moldada (Pré-Fabricada) +

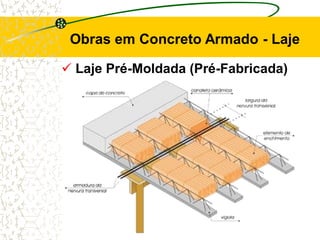

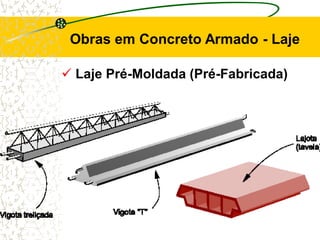

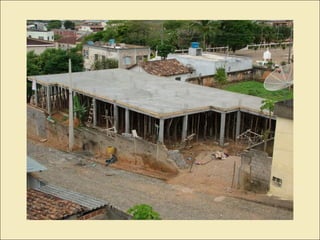

Obras em Concreto Armado - Laje  Laje Pré-Moldada (Pré-Fabricada)
Obras em Concreto Armado - Laje  Laje Pré-Moldada (Pré-Fabricada)

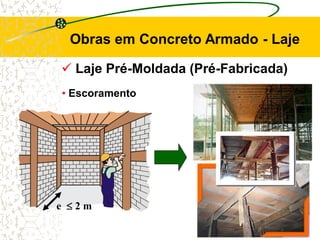

 Laje Pré-Moldada (Pré-Fabricada) Obras em Concreto Armado - Laje • Escoramento e  2 m

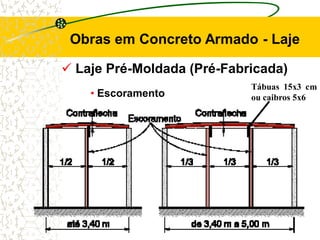

 Laje Pré-Moldada (Pré-Fabricada) Obras em Concreto Armado - Laje • Escoramento Tábuas 15x3 cm ou caibros 5x6

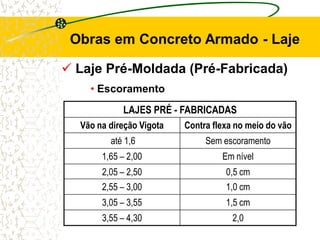

 Laje Pré-Moldada (Pré-Fabricada) Obras em Concreto Armado - Laje • Escoramento LAJES PRÉ - FABRICADAS Vão na direção Vigota Contra flexa no meio do vão até 1,6 Sem escoramento 1,65 – 2,00 Em nível 2,05 – 2,50 0,5 cm 2,55 – 3,00 1,0 cm 3,05 – 3,55 1,5 cm 3,55 – 4,30 2,0
 Laje Pré-Moldada (Pré-Fabricada) Obras em Concreto Armado - Laje

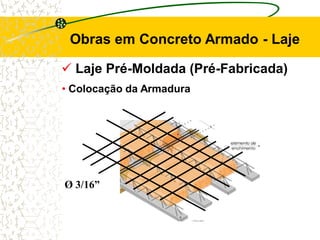

 Laje Pré-Moldada (Pré-Fabricada) Obras em Concreto Armado - Laje • Colocação da Armadura Ø 3/16”

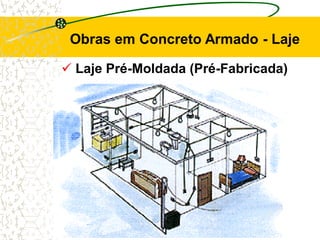

 Laje Pré-Moldada (Pré-Fabricada) Obras em Concreto Armado - Laje • Executar parte elétrica

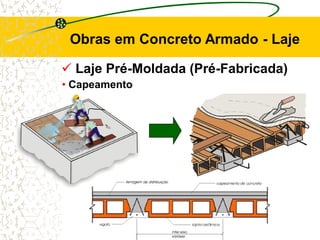

 Laje Pré-Moldada (Pré-Fabricada) Obras em Concreto Armado - Laje • Capeamento

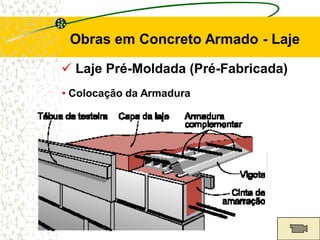

 Laje Pré-Moldada (Pré-Fabricada) Obras em Concreto Armado - Laje • Colocação da Armadura
