O documento discute diversos tipos de cabos e tecnologias de rede sem fio. Apresenta os principais tipos de cabos como coaxial, par trançado e fibra óptica, explicando suas características. Também explica as categorias de cabos UTP e estruturas de cabos ópticos. Por fim, resume as principais tecnologias sem fio como infravermelho, laser, rádio e satélite.

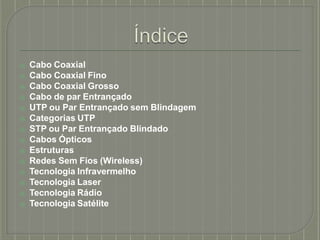

2. ⦿ Cabo Coaxial
⦿ Cabo Coaxial Fino
⦿ Cabo Coaxial Grosso
⦿ Cabo de par Entrançado
⦿ UTP ou Par Entrançado sem Blindagem
⦿ Categorias UTP
⦿ STP ou Par Entrançado Blindado
⦿ Cabos Ópticos
⦿ Estruturas
⦿ Redes Sem Fios (Wireless)
⦿ Tecnologia Infravermelho
⦿ Tecnologia Laser
⦿ Tecnologia Rádio
⦿ Tecnologia Satélite

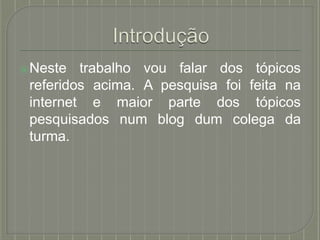

3. ⦿Neste trabalho vou falar dos tópicos
referidos acima. A pesquisa foi feita na
internet e maior parte dos tópicos
num blog dum colega da
pesquisados
turma.

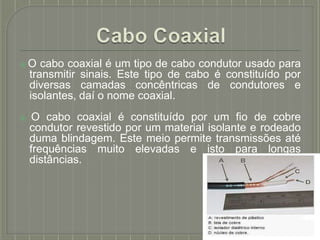

4. ⦿O cabo coaxial é um tipo de cabo condutor usado para
transmitir sinais. Este tipo de cabo é constituído por
diversas camadas concêntricas de condutores e
isolantes, daí o nome coaxial.
⦿ O cabo coaxial é constituído por um fio de cobre
condutor revestido por um material isolante e rodeado
duma blindagem. Este meio permite transmissões até
frequências muito elevadas e isto para longas
distâncias.

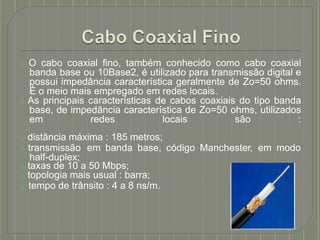

5. ⦿ O cabo coaxial fino, também conhecido como cabo coaxial
banda base ou 10Base2, é utilizado para transmissão digital e
possui impedância característica geralmente de Zo=50 ohms.
É o meio mais empregado em redes locais.
⦿ As principais características de cabos coaxiais do tipo banda
base, de impedância característica de Zo=50 ohms, utilizados
em redes locais são :
⦿ distância máxima : 185 metros;
⦿ transmissão em banda base, código Manchester, em modo
half-duplex;
⦿ taxas de 10 a 50 Mbps;
⦿ topologia mais usual : barra;
⦿ tempo de trânsito : 4 a 8 ns/m.

6. coaxial é mais maleável
⦿ O cabo
e, portanto, mais
comparação com o
fino
fácil
cabo
de instalar. Em
coaxial grosso, na
transmissão em banda base, o cabo de 50 ohms
sofre menos reflexões , além de possuir uma
maior imunidade a ruídos eletromagnéticos de
baixa frequência.Apesar do cabo coaxial banda
base ter uma imunidade a ruídos melhor do que
o par entrançado, a transmissão em banda larga
fornece uma imunidade a ruído melhor do que
em banda base.

7. ⦿ O cabo coaxial grosso, também conhecido como cabo coaxial de
banda larga ou 10Base5, é utilizado para transmissão analógica. O
cabo coaxial grosso, possui uma blindagem geralmente de cor
amarela. Seu diâmetro externo é de aproximadamente 0,4
polegadas ou 9,8 mm.

8. Em redes locais, o cabo é utilizado fazendo uma
divisão da banda em dois canais ou caminhos :
-caminho de transmissão ( Inbound);
-caminho de recepção (Outbound).
⦿As principais características de redes locais com cabo
coaxial de banda larga são as seguintes :
⦿aplicação em redes locais com integração de serviços
de dados, voz e imagens;
⦿ redes locais de automação de escritórios com
integração de serviços.

9. ⦿ O cabeamento por par entrançado (Twisted pair) é um tipo de
cabo que tem um feixe de dois fios no qual eles são
entrançados, um ao redor do outro, para cancelar as
interferências electromagnéticas de fontes externas e
interferências mútuas (linha cruzada) entre cabos vizinhos.
⦿ A taxa de giro (normalmente definida em termos de giros por
metro) é parte da especificação de certo tipo de cabo.
⦿ Quanto maior o número de giros, mais o ruído é cancelado.
⦿ Foi um sistema originalmente produzido para transmissão
telefónica analógica que utilizou o sistema de transmissão por
par de fios, aproveita-se esta tecnologia que já é tradicional
por causa do seu tempo de uso e do grande número de linhas
instaladas.

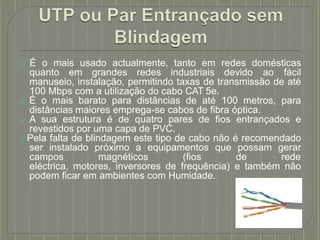

10. ⦿ É o mais usado actualmente, tanto em redes domésticas
quanto em grandes redes industriais devido ao fácil
manuseio, instalação, permitindo taxas de transmissão de até
100 Mbps com a utilização do cabo CAT 5e.
⦿ É o mais barato para distâncias de até 100 metros, para
distâncias maiores emprega-se cabos de fibra óptica.
⦿ A sua estrutura é de quatro pares de fios entrançados e
revestidos por uma capa de PVC.
⦿ Pela falta de blindagem este tipo de cabo não é recomendado
ser instalado próximo a equipamentos que possam gerar
campos magnéticos (fios de rede
eléctrica, motores, inversores de frequência) e também não
podem ficar em ambientes com Humidade.

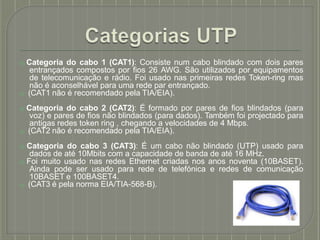

11. ⦿ Categoria do cabo 1 (CAT1): Consiste num cabo blindado com dois pares
entrançados compostos por fios 26 AWG. São utilizados por equipamentos
de telecomunicação e rádio. Foi usado nas primeiras redes Token-ring mas
não é aconselhável para uma rede par entrançado.
⦿ (CAT1 não é recomendado pela TIA/EIA).
⦿ Categoria do cabo 2 (CAT2): É formado por pares de fios blindados (para
voz) e pares de fios não blindados (para dados). Também foi projectado para
antigas redes token ring , chegando a velocidades de 4 Mbps.
⦿ (CAT2 não é recomendado pela TIA/EIA).
⦿ Categoria do cabo 3 (CAT3): É um cabo não blindado (UTP) usado para
dados de até 10Mbits com a capacidade de banda de até 16 MHz.
⦿ Foi muito usado nas redes Ethernet criadas nos anos noventa (10BASET).
Ainda pode ser usado para rede de telefónica e redes de comunicação
10BASET e 100BASET4.
⦿ (CAT3 é pela norma EIA/TIA-568-B).

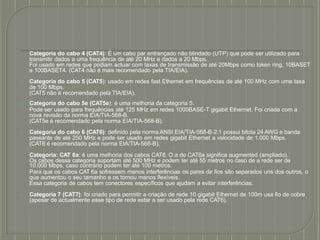

12. ⦿ Categoria do cabo 4 (CAT4): É um cabo par entrançado não blindado (UTP) que pode ser utilizado para
transmitir dados a uma frequência de até 20 MHz e dados a 20 Mbps.
Foi usado em redes que podiam actuar com taxas de transmissão de até 20Mbps como token ring, 10BASET
e 100BASET4. (CAT4 não é mais recomendado pela TIA/EIA).
⦿ Categoria do cabo 5 (CAT5): usado em redes fast Ethernet em frequências de até 100 MHz com uma taxa
de 100 Mbps.
(CAT5 não é recomendado pela TIA/EIA).
⦿ Categoria do cabo 5e (CAT5e): é uma melhoria da categoria 5.
Pode ser usado para frequências até 125 MHz em redes 1000BASE-T gigabit Ethernet. Foi criada com a
nova revisão da norma EIA/TIA-568-B.
(CAT5e é recomendado pela norma EIA/TIA-568-B).
⦿ Categoria do cabo 6 (CAT6): definido pela norma ANSI EIA/TIA-568-B-2.1 possui bitola 24 AWG e banda
passante de até 250 MHz e pode ser usado em redes gigabit Ethernet a velocidade de 1.000 Mbps.
(CAT6 é recomendado pela norma EIA/TIA-568-B).
Categoria: CAT 6a: é uma melhoria dos cabos CAT6. O a de CAT6a significa augmented (ampliado).
Os cabos dessa categoria suportam até 500 MHz e podem ter até 55 metros no caso de a rede ser de
10.000 Mbps, caso contrário podem ter até 100 metros.
Para que os cabos CAT 6a sofressem menos interferências os pares de fios são separados uns dos outros, o
que aumentou o seu tamanho e os tornou menos flexíveis.
Essa categoria de cabos tem conectores específicos que ajudam a evitar interferências.
⦿ Categoria 7 (CAT7): foi criado para permitir a criação de rede 10 gigabit Ethernet de 100m usa fio de cobre
(apesar de actualmente esse tipo de rede estar a ser usado pela rede CAT6).

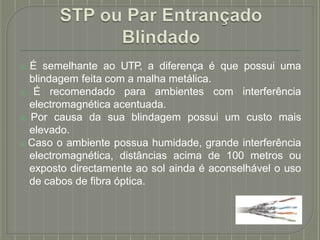

13. ⦿ É semelhante ao UTP, a diferença é que possui uma
blindagem feita com a malha metálica.
⦿ É recomendado para ambientes com interferência
electromagnética acentuada.
⦿ Por causa da sua blindagem possui um custo mais
elevado.
⦿ Caso o ambiente possua humidade, grande interferência
electromagnética, distâncias acima de 100 metros ou
exposto directamente ao sol ainda é aconselhável o uso
de cabos de fibra óptica.

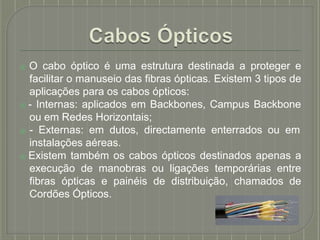

14. ⦿ O cabo óptico é uma estrutura destinada a proteger e
facilitar o manuseio das fibras ópticas. Existem 3 tipos de
aplicações para os cabos ópticos:
⦿ - Internas: aplicados em Backbones, Campus Backbone
ou em Redes Horizontais;
⦿ - Externas: em dutos, directamente enterrados ou em
instalações aéreas.
⦿ Existem também os cabos ópticos destinados apenas a
execução de manobras ou ligações temporárias entre
fibras ópticas e painéis de distribuição, chamados de
Cordões Ópticos.

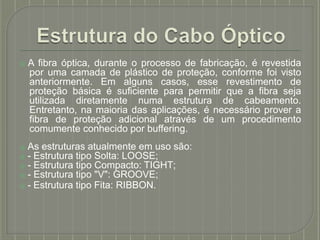

15. ⦿ A fibra óptica, durante o processo de fabricação, é revestida
por uma camada de plástico de proteção, conforme foi visto
anteriormente. Em alguns casos, esse revestimento de
proteção básica é suficiente para permitir que a fibra seja
utilizada diretamente numa estrutura de cabeamento.
Entretanto, na maioria das aplicações, é necessário prover a
fibra de proteção adicional através de um procedimento
comumente conhecido por buffering.
⦿ As estruturas atualmente em uso são:
⦿ - Estrutura tipo Solta: LOOSE;
⦿ - Estrutura tipo Compacto: TIGHT;
⦿ - Estrutura tipo "V": GROOVE;
⦿ - Estrutura tipo Fita: RIBBON.

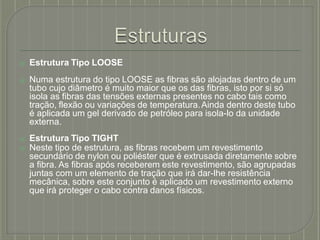

16. ⦿ Estrutura Tipo LOOSE
⦿ Numa estrutura do tipo LOOSE as fibras são alojadas dentro de um
tubo cujo diâmetro é muito maior que os das fibras, isto por si só
isola as fibras das tensões externas presentes no cabo tais como
tração, flexão ou variações de temperatura.Ainda dentro deste tubo
é aplicada um gel derivado de petróleo para isola-lo da unidade
externa.
⦿ Estrutura Tipo TIGHT
⦿ Neste tipo de estrutura, as fibras recebem um revestimento
secundário de nylon ou poliéster que é extrusada diretamente sobre
a fibra. As fibras após receberem este revestimento, são agrupadas
juntas com um elemento de tração que irá dar-lhe resistência
mecânica, sobre este conjunto é aplicado um revestimento externo
que irá proteger o cabo contra danos físicos.

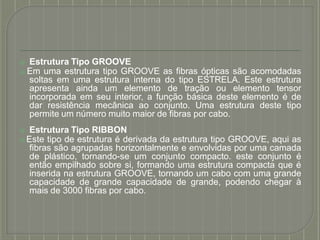

17. ⦿ Estrutura Tipo GROOVE
⦿ Em uma estrutura tipo GROOVE as fibras ópticas são acomodadas
soltas em uma estrutura interna do tipo ESTRELA. Este estrutura
apresenta ainda um elemento de tração ou elemento tensor
incorporada em seu interior, a função básica deste elemento é de
dar resistência mecânica ao conjunto. Uma estrutura deste tipo
permite um número muito maior de fibras por cabo.
⦿ Estrutura Tipo RIBBON
⦿ Este tipo de estrutura é derivada da estrutura tipo GROOVE, aqui as
fibras são agrupadas horizontalmente e envolvidas por uma camada
de plástico, tornando-se um conjunto compacto. este conjunto é
então empilhado sobre si, formando uma estrutura compacta que é
inserida na estrutura GROOVE, tornando um cabo com uma grande
capacidade de grande capacidade de grande, podendo chegar à
mais de 3000 fibras por cabo.

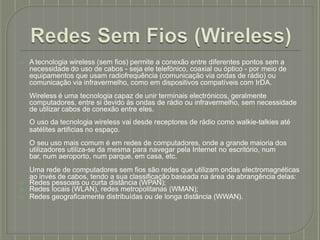

18. ⦿ A tecnologia wireless (sem fios) permite a conexão entre diferentes pontos sem a
necessidade do uso de cabos - seja ele telefónico, coaxial ou óptico - por meio de
equipamentos que usam radiofrequência (comunicação via ondas de rádio) ou
comunicação via infravermelho, como em dispositivos compatíveis com IrDA.
Wireless é uma tecnologia capaz de unir terminais electrónicos, geralmente
computadores, entre si devido às ondas de rádio ou infravermelho, sem necessidade
de utilizar cabos de conexão entre eles.
O uso da tecnologia wireless vai desde receptores de rádio como walkie-talkies até
satélites artificias no espaço.
O seu uso mais comum é em redes de computadores, onde a grande maioria dos
utilizadores utiliza-se da mesma para navegar pela Internet no escritório, num
bar, num aeroporto, num parque, em casa, etc.
Uma rede de computadores sem fios são redes que utilizam ondas electromagnéticas
ao invés de cabos, tendo a sua classificação baseada na área de abrangência delas:
⦿ Redes pessoais ou curta distância (WPAN);
⦿ Redes locais (WLAN), redes metropolitanas (WMAN);
⦿ Redes geograficamente distribuídas ou de longa distância (WWAN).

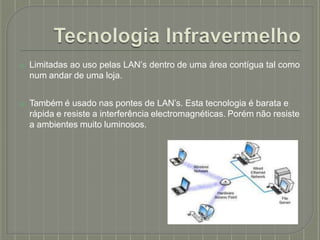

19. ⦿ Limitadas ao uso pelas LAN’s dentro de uma área contígua tal como
num andar de uma loja.
⦿ Também é usado nas pontes de LAN’s. Esta tecnologia é barata e
rápida e resiste a interferência electromagnéticas. Porém não resiste
a ambientes muito luminosos.

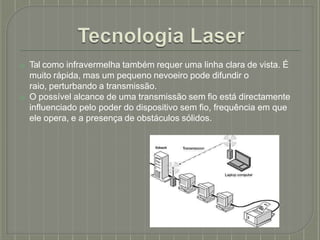

20. ⦿ Tal como infravermelha também requer uma linha clara de vista. É
muito rápida, mas um pequeno nevoeiro pode difundir o
raio, perturbando a transmissão.
⦿ O possível alcance de uma transmissão sem fio está directamente
influenciado pelo poder do dispositivo sem fio, frequência em que
ele opera, e a presença de obstáculos sólidos.

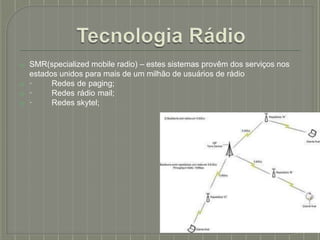

21. ⦿ SMR(specialized mobile radio) – estes sistemas provêm dos serviços nos
estados unidos para mais de um milhão de usuários de rádio
⦿ ·
⦿ ·
⦿ ·
Redes de paging;
Redes rádio mail;
Redes skytel;

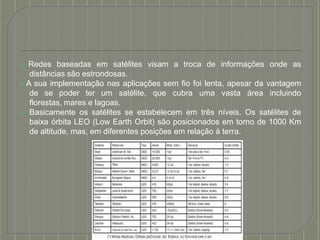

22. ⦿ Redes baseadas em satélites visam a troca de informações onde as
distâncias são estrondosas.
⦿ A sua implementação nas aplicações sem fio foi lenta, apesar da vantagem
de se poder ter um satélite, que cubra uma vasta área incluindo
florestas, mares e lagoas.
⦿ Basicamente os satélites se estabelecem em três níveis. Os satélites de
baixa órbita LEO (Low Earth Orbit) são posicionados em torno de 1000 Km
de altitude, mas, em diferentes posições em relação á terra.

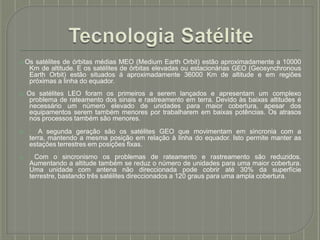

23. ⦿ Os satélites de órbitas médias MEO (Medium Earth Orbit) estão aproximadamente a 10000
Km de altitude. E os satélites de órbitas elevadas ou estacionárias GEO (Geosynchronous
Earth Orbit) estão situados á aproximadamente 36000 Km de altitude e em regiões
próximas a linha do equador.
⦿ Os satélites LEO foram os primeiros a serem lançados e apresentam um complexo
problema de rateamento dos sinais e rastreamento em terra. Devido às baixas altitudes é
necessário um número elevado de unidades para maior cobertura, apesar dos
equipamentos serem também menores por trabalharem em baixas potências. Os atrasos
nos processos também são menores.
⦿ A segunda geração são os satélites GEO que movimentam em sincronia com a
terra, mantendo a mesma posição em relação à linha do equador. Isto permite manter as
estações terrestres em posições fixas.
⦿ Com o sincronismo os problemas de rateamento e rastreamento são reduzidos.
Aumentando a altitude também se reduz o número de unidades para uma maior cobertura.
Uma unidade com antena não direccionada pode cobrir até 30% da superfície
terrestre, bastando três satélites direccionados a 120 graus para uma ampla cobertura.

24. ⦿ Mas, a proximidade à linha do equador deixa algumas regiões
polares sombreadas. Também se eleva as dimensões dos
equipamentos pelo uso de grandes potências, reduz-se a
portabilidade dificulta atendimento pela massa.
⦿ Outra característica importante é os atrasos de comunicação
comprometendo aplicações e sistemas. O atraso por enlace é de
aproximadamente 120 ms de ida e volta. Envolvendo mais de um
satélite esse atraso aproxima de 1s, o que inviabiliza muitos
serviços.
⦿

25. ⦿FIM
