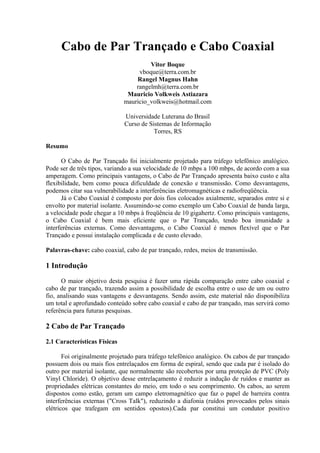

1. Cabo de Par Trançado e Cabo Coaxial
Vitor Boque
vboque@terra.com.br
Rangel Magnus Hahn
rangelmh@terra.com.br
Mauricio Volkweis Astiazara
mauricio_volkweis@hotmail.com
Universidade Luterana do Brasil
Curso de Sistemas de Informação
Torres, RS
Resumo
O Cabo de Par Trançado foi inicialmente projetado para tráfego telefônico analógico.
Pode ser de três tipos, variando a sua velocidade de 10 mbps a 100 mbps, de acordo com a sua
amperagem. Como principais vantagens, o Cabo de Par Trançado apresenta baixo custo e alta
flexibilidade, bem como pouca dificuldade de conexão e transmissão. Como desvantagens,
podemos citar sua vulnerabilidade a interferências eletromagnéticas e radiofreqüência.
Já o Cabo Coaxial é composto por dois fios colocados axialmente, separados entre si e
envolto por material isolante. Assumindo-se como exemplo um Cabo Coaxial de banda larga,
a velocidade pode chegar a 10 mbps à freqüência de 10 gigahertz. Como principais vantagens,
o Cabo Coaxial é bem mais eficiente que o Par Trançado, tendo boa imunidade a
interferências externas. Como desvantagens, o Cabo Coaxial é menos flexível que o Par
Trançado e possui instalação complicada e de custo elevado.
Palavras-chave: cabo coaxial, cabo de par trançado, redes, meios de transmissão.
1 Introdução
O maior objetivo desta pesquisa é fazer uma rápida comparação entre cabo coaxial e
cabo de par trançado, trazendo assim a possibilidade de escolha entre o uso de um ou outro
fio, analisando suas vantagens e desvantagens. Sendo assim, este material não disponibiliza
um total e aprofundado conteúdo sobre cabo coaxial e cabo de par trançado, mas servirá como
referência para futuras pesquisas.
2 Cabo de Par Trançado
2.1 Características Físicas
Foi originalmente projetado para tráfego telefônico analógico. Os cabos de par trançado
possuem dois ou mais fios entrelaçados em forma de espiral, sendo que cada par é isolado do
outro por material isolante, que normalmente são recobertos por uma proteção de PVC (Poly
Vinyl Chloride). O objetivo desse entrelaçamento é reduzir a indução de ruídos e manter as
propriedades elétricas constantes do meio, em todo o seu comprimento. Os cabos, ao serem
dispostos como estão, geram um campo eletromagnético que faz o papel de barreira contra
interferências externas ("Cross Talk"), reduzindo a diafonia (ruídos provocados pelos sinais
elétricos que trafegam em sentidos opostos).Cada par constitui um condutor positivo

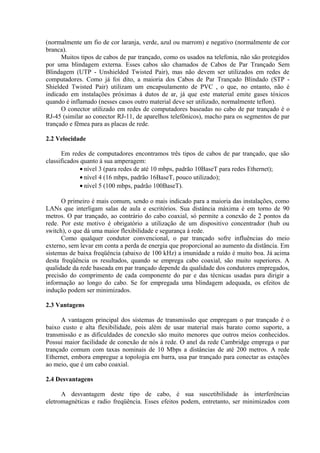

2. (normalmente um fio de cor laranja, verde, azul ou marrom) e negativo (normalmente de cor
branca).
Muitos tipos de cabos de par trançado, como os usados na telefonia, não são protegidos
por uma blindagem externa. Esses cabos são chamados de Cabos de Par Trançado Sem
Blindagem (UTP - Unshielded Twisted Pair), mas não devem ser utilizados em redes de
computadores. Como já foi dito, a maioria dos Cabos de Par Trançado Blindado (STP -
Shielded Twisted Pair) utilizam um encapsulamento de PVC , o que, no entanto, não é
indicado em instalações próximas à dutos de ar, já que este material emite gases tóxicos
quando é inflamado (nesses casos outro material deve ser utilizado, normalmente teflon).
O conector utilizado em redes de computadores baseadas no cabo de par trançado é o
RJ-45 (similar ao conector RJ-11, de aparelhos telefônicos), macho para os segmentos de par
trançado e fêmea para as placas de rede.
2.2 Velocidade
Em redes de computadores encontramos três tipos de cabos de par trançado, que são
classificados quanto à sua amperagem:
• nível 3 (para redes de até 10 mbps, padrão 10BaseT para redes Ethernet);
• nível 4 (16 mbps, padrão 16BaseT, pouco utilizado);
• nível 5 (100 mbps, padrão 100BaseT).
O primeiro é mais comum, sendo o mais indicado para a maioria das instalações, como
LANs que interligam salas de aula e escritórios. Sua distância máxima é em torno de 90
metros. O par trançado, ao contrário do cabo coaxial, só permite a conexão de 2 pontos da
rede. Por este motivo é obrigatório a utilização de um dispositivo concentrador (hub ou
switch), o que dá uma maior flexibilidade e segurança à rede.
Como qualquer condutor convencional, o par trançado sofre influências do meio
externo, sem levar em conta a perda de energia que proporcional ao aumento da distância. Em
sistemas de baixa freqüência (abaixo de 100 kHz) a imunidade a ruído é muito boa. Já acima
desta freqüência os resultados, quando se emprega cabo coaxial, são muito superiores. A
qualidade da rede baseada em par trançado depende da qualidade dos condutores empregados,
precisão do comprimento de cada componente do par e das técnicas usadas para dirigir a
informação ao longo do cabo. Se for empregada uma blindagem adequada, os efeitos de
indução podem ser minimizados.
2.3 Vantagens
A vantagem principal dos sistemas de transmissão que empregam o par trançado é o
baixo custo e alta flexibilidade, pois além de usar material mais barato como suporte, a
transmissão e as dificuldades de conexão são muito menores que outros meios conhecidos.
Possui maior facilidade de conexão de nós à rede. O anel da rede Cambridge emprega o par
trançado comum com taxas nominais de 10 Mbps a distâncias de até 200 metros. A rede
Ethernet, embora empregue a topologia em barra, usa par trançado para conectar as estações
ao meio, que é um cabo coaxial.
2.4 Desvantagens
A desvantagem deste tipo de cabo, é sua suscetibilidade às interferências
eletromagnéticas e radio freqüência. Esses efeitos podem, entretanto, ser minimizados com

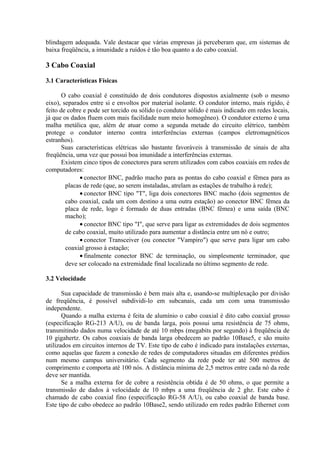

3. blindagem adequada. Vale destacar que várias empresas já perceberam que, em sistemas de
baixa freqüência, a imunidade a ruídos é tão boa quanto a do cabo coaxial.
3 Cabo Coaxial
3.1 Características Físicas
O cabo coaxial é constituído de dois condutores dispostos axialmente (sob o mesmo
eixo), separados entre si e envoltos por material isolante. O condutor interno, mais rígido, é
feito de cobre e pode ser torcido ou sólido (o condutor sólido é mais indicado em redes locais,
já que os dados fluem com mais facilidade num meio homogêneo). O condutor externo é uma
malha metálica que, além de atuar como a segunda metade do circuito elétrico, também
protege o condutor interno contra interferências externas (campos eletromagnéticos
estranhos).
Suas características elétricas são bastante favoráveis à transmissão de sinais de alta
freqüência, uma vez que possui boa imunidade a interferências externas.
Existem cinco tipos de conectores para serem utilizados com cabos coaxiais em redes de
computadores:
• conector BNC, padrão macho para as pontas do cabo coaxial e fêmea para as
placas de rede (que, ao serem instaladas, atrelam as estações de trabalho à rede);
• conector BNC tipo "T", liga dois conectores BNC macho (dois segmentos de
cabo coaxial, cada um com destino a uma outra estação) ao conector BNC fêmea da
placa de rede, logo é formado de duas entradas (BNC fêmea) e uma saída (BNC
macho);
• conector BNC tipo "I", que serve para ligar as extremidades de dois segmentos
de cabo coaxial, muito utilizado para aumentar a distância entre um nó e outro;
• conector Transceiver (ou conector "Vampiro") que serve para ligar um cabo
coaxial grosso à estação;
• finalmente conector BNC de terminação, ou simplesmente terminador, que
deve ser colocado na extremidade final localizada no último segmento de rede.
3.2 Velocidade
Sua capacidade de transmissão é bem mais alta e, usando-se multiplexação por divisão
de freqüência, é possível subdividi-lo em subcanais, cada um com uma transmissão
independente.
Quando a malha externa é feita de alumínio o cabo coaxial é dito cabo coaxial grosso
(especificação RG-213 A/U), ou de banda larga, pois possui uma resistência de 75 ohms,
transmitindo dados numa velocidade de até 10 mbps (megabits por segundo) à freqüência de
10 gigahertz. Os cabos coaxiais de banda larga obedecem ao padrão 10Base5, e são muito
utilizados em circuitos internos de TV. Este tipo de cabo é indicado para instalações externas,
como aquelas que fazem a conexão de redes de computadores situadas em diferentes prédios
num mesmo campus universitário. Cada segmento da rede pode ter até 500 metros de
comprimento e comporta até 100 nós. A distância mínima de 2,5 metros entre cada nó da rede
deve ser mantida.
Se a malha externa for de cobre a resistência obtida é de 50 ohms, o que permite a
transmissão de dados à velocidade de 10 mbps a uma freqüência de 2 ghz. Este cabo é
chamado de cabo coaxial fino (especificação RG-58 A/U), ou cabo coaxial de banda base.
Este tipo de cabo obedece ao padrão 10Base2, sendo utilizado em redes padrão Ethernet com

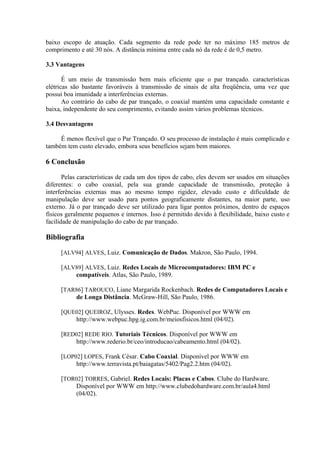

4. baixo escopo de atuação. Cada segmento da rede pode ter no máximo 185 metros de
comprimento e até 30 nós. A distância mínima entre cada nó da rede é de 0,5 metro.
3.3 Vantagens
É um meio de transmissão bem mais eficiente que o par trançado. características
elétricas são bastante favoráveis à transmissão de sinais de alta freqüência, uma vez que
possui boa imunidade a interferências externas.
Ao contrário do cabo de par trançado, o coaxial mantém uma capacidade constante e
baixa, independente do seu comprimento, evitando assim vários problemas técnicos.
3.4 Desvantagens
É menos flexível que o Par Trançado. O seu processo de instalação é mais complicado e
também tem custo elevado, embora seus benefícios sejam bem maiores.
6 Conclusão
Pelas características de cada um dos tipos de cabo, eles devem ser usados em situações
diferentes: o cabo coaxial, pela sua grande capacidade de transmissão, proteção à
interferências externas mas ao mesmo tempo rigidez, elevado custo e dificuldade de
manipulação deve ser usado para pontos geograficamente distantes, na maior parte, uso
externo. Já o par trançado deve ser utilizado para ligar pontos próximos, dentro de espaços
físicos geralmente pequenos e internos. Isso é permitido devido à flexibilidade, baixo custo e
facilidade de manipulação do cabo de par trançado.
Bibliografia
[ALV94] ALVES, Luiz. Comunicação de Dados. Makron, São Paulo, 1994.
[ALV89] ALVES, Luiz. Redes Locais de Microcomputadores: IBM PC e
compatíveis. Atlas, São Paulo, 1989.
[TAR86] TAROUCO, Liane Margarida Rockenbach. Redes de Computadores Locais e
de Longa Distância. McGraw-Hill, São Paulo, 1986.
[QUE02] QUEIROZ, Ulysses. Redes. WebPuc. Disponível por WWW em
http://www.webpuc.hpg.ig.com.br/meiosfisicos.html (04/02).
[RED02] REDE RIO. Tutoriais Técnicos. Disponível por WWW em
http://www.rederio.br/ceo/introducao/cabeamento.html (04/02).
[LOP02] LOPES, Frank César. Cabo Coaxial. Disponível por WWW em
http://www.terravista.pt/baiagatas/5402/Pag2.2.htm (04/02).
[TOR02] TORRES, Gabriel. Redes Locais: Placas e Cabos. Clube do Hardware.
Disponível por WWW em http://www.clubedohardware.com.br/aula4.html
(04/02).
