UNIVERSIDADE LUTERANA DO BRASIL
   COMUNIDADE EVANGÉLICA LUTERANA “SÃO PAULO”
Reconhecida pela Portaria Ministerial nº 681 de 07/12/89 – DOU de 11/12/89
                            Campus Torres




Par Trançado e Cabo Coaxial
                           Redes 1

                    Vitor Boque
              Rangel Magnus Hahn
            Mauricio Volkweis Astiazara

               Professor: André Peres
                 Torres, Abril de 2002

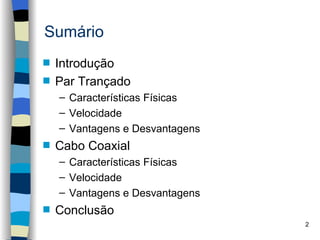

Sumário
s   Introdução
s   Par Trançado
    – Características Físicas
    – Velocidade
    – Vantagens e Desvantagens
s   Cabo Coaxial
    – Características Físicas
    – Velocidade
    – Vantagens e Desvantagens
s   Conclusão
                                 2

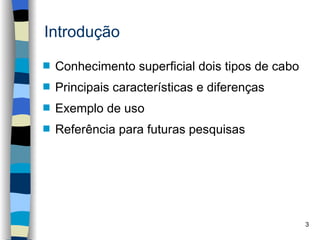

Introdução
s   Conhecimento superficial dois tipos de cabo
s   Principais características e diferenças
s   Exemplo de uso
s   Referência para futuras pesquisas




                                                  3

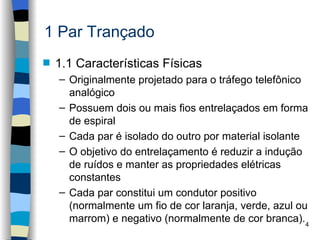

1 Par Trançado
s   1.1 Características Físicas
    – Originalmente projetado para o tráfego telefônico
      analógico
    – Possuem dois ou mais fios entrelaçados em forma
      de espiral
    – Cada par é isolado do outro por material isolante
    – O objetivo do entrelaçamento é reduzir a indução
      de ruídos e manter as propriedades elétricas
      constantes
    – Cada par constitui um condutor positivo
      (normalmente um fio de cor laranja, verde, azul ou
      marrom) e negativo (normalmente de cor branca).4
1.1 Características Físicas




                              5

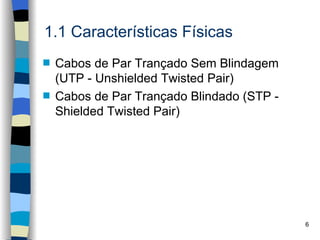

1.1 Características Físicas
s   Cabos de Par Trançado Sem Blindagem
    (UTP - Unshielded Twisted Pair)
s   Cabos de Par Trançado Blindado (STP -
    Shielded Twisted Pair)




                                            6

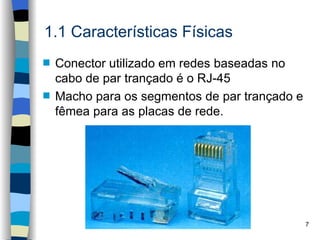

1.1 Características Físicas
s   Conector utilizado em redes baseadas no
    cabo de par trançado é o RJ-45
s   Macho para os segmentos de par trançado e
    fêmea para as placas de rede.




                                                7

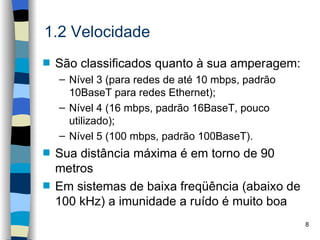

1.2 Velocidade
s   São classificados quanto à sua amperagem:
    – Nível 3 (para redes de até 10 mbps, padrão
      10BaseT para redes Ethernet);
    – Nível 4 (16 mbps, padrão 16BaseT, pouco
      utilizado);
    – Nível 5 (100 mbps, padrão 100BaseT).
s   Sua distância máxima é em torno de 90
    metros
s   Em sistemas de baixa freqüência (abaixo de
    100 kHz) a imunidade a ruído é muito boa
                                                   8

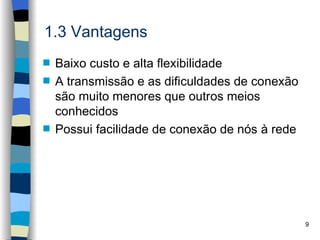

1.3 Vantagens
s   Baixo custo e alta flexibilidade
s   A transmissão e as dificuldades de conexão
    são muito menores que outros meios
    conhecidos
s   Possui facilidade de conexão de nós à rede




                                                 9

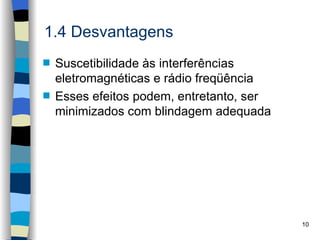

1.4 Desvantagens
s   Suscetibilidade às interferências
    eletromagnéticas e rádio freqüência
s   Esses efeitos podem, entretanto, ser
    minimizados com blindagem adequada




                                           10

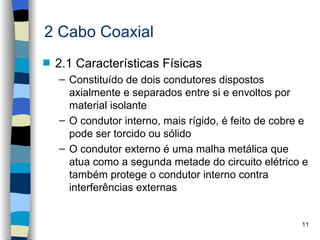

2 Cabo Coaxial
s   2.1 Características Físicas
    – Constituído de dois condutores dispostos
      axialmente e separados entre si e envoltos por
      material isolante
    – O condutor interno, mais rígido, é feito de cobre e
      pode ser torcido ou sólido
    – O condutor externo é uma malha metálica que
      atua como a segunda metade do circuito elétrico e
      também protege o condutor interno contra
      interferências externas


                                                       11

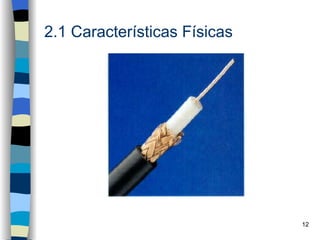

2.1 Características Físicas




                              12
2.1 Características Físicas
s   Existem cinco tipos de conectores para
    serem utilizados com cabos coaxiais:
    – conector BNC, padrão macho para as pontas do
      cabo coaxial e fêmea para as placas de rede
    – conector BNC tipo "T", liga dois conectores BNC
      macho ao conector BNC fêmea da placa de rede,
    – conector BNC tipo "I", que serve para ligar as
      extremidades de dois segmentos de cabo coaxial
    – conector Transceiver (ou conector "Vampiro") que
      serve para ligar um cabo coaxial grosso à estação
    – conector BNC de terminação que é colocado na
      extremidade final do segmento de rede.          13

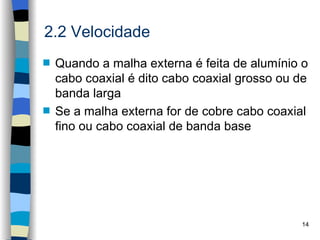

2.2 Velocidade
s   Quando a malha externa é feita de alumínio o
    cabo coaxial é dito cabo coaxial grosso ou de
    banda larga
s   Se a malha externa for de cobre cabo coaxial
    fino ou cabo coaxial de banda base




                                               14
2.2 Velocidade
s   Cabo Coaxial Banda Larga
    – Segue a especificação RG-213 A/U
    – Resistência de 75 ohms
    – Transmite dados numa velocidade de até 10 mbps
      à freqüência de 10 gigahertz
    – Obedecem ao padrão 10Base5
    – Cada segmento da rede pode ter até 500 metros
    – Cada segmento comporta até 100 nós
    – A distância mínima entre cada nó da rede é de 2,5
      metros

                                                     15
2.2 Velocidade
s   Cabo Coaxial Banda Base
    – Segue a especificação RG-58 A/U
    – A resistência obtida é de 50 ohms
    – Transmite dados à velocidade de 10 mbps a uma
      freqüência de 2 gigahertz
    – Obedece ao padrão 10Base2
    – Cada segmento da rede pode ter no máximo 185
      metros
    – Cada segmento comporta até 30 nós
    – A distância mínima entre cada nó da rede é de 0,5
      metro
                                                     16
2.3 Vantagens
s   As características elétricas são bastante
    favoráveis à transmissão de sinais de alta
    freqüência
s   Possui boa imunidade a interferências
    externas
s   Mantém uma capacidade constante e baixa




                                                 17
2.4 Desvantagens
s   É menos flexível que o Par Trançado.
s   O seu processo de instalação é mais
    complicado
s   Custo elevado, embora seus benefícios
    sejam bem maiores




                                            18

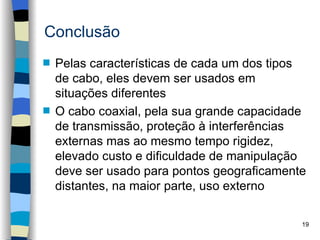

Conclusão
s   Pelas características de cada um dos tipos
    de cabo, eles devem ser usados em
    situações diferentes
s   O cabo coaxial, pela sua grande capacidade
    de transmissão, proteção à interferências
    externas mas ao mesmo tempo rigidez,
    elevado custo e dificuldade de manipulação
    deve ser usado para pontos geograficamente
    distantes, na maior parte, uso externo

                                             19

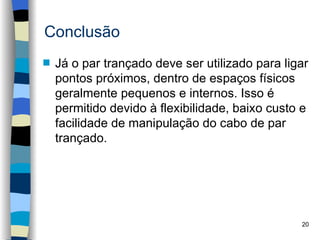

Conclusão
s   Já o par trançado deve ser utilizado para ligar
    pontos próximos, dentro de espaços físicos
    geralmente pequenos e internos. Isso é
    permitido devido à flexibilidade, baixo custo e
    facilidade de manipulação do cabo de par
    trançado.




                                                 20

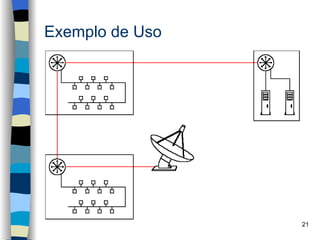

Exemplo de Uso




                 21
