1. Escola Secundária de Caldas das Taipas
MEIOS FÍSICOS DE
Bruno
Couto
Nº2
TRANSMISSÃO: Leandro
Silva
CABOS ELÉCTRICOS COAXIAIS Nº6
11ºP
Disciplina: Comunicação de Dados
Professora: Dalila Durães

2. INTRODUÇÃO

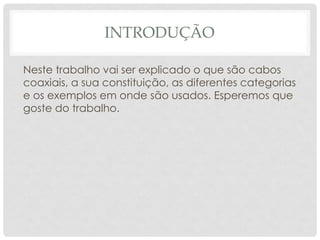

Neste trabalho vai ser explicado o que são cabos
coaxiais, a sua constituição, as diferentes categorias
e os exemplos em onde são usados. Esperemos que
goste do trabalho.

3. O QUE SÃO?

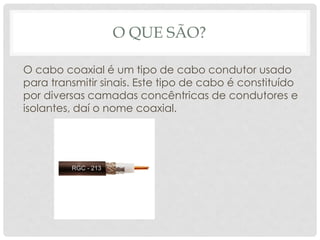

O cabo coaxial é um tipo de cabo condutor usado
para transmitir sinais. Este tipo de cabo é constituído
por diversas camadas concêntricas de condutores e
isolantes, daí o nome coaxial.

4. CONSTITUIÇÃO

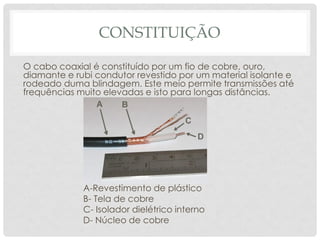

O cabo coaxial é constituído por um fio de cobre, ouro,
diamante e rubi condutor revestido por um material isolante e
rodeado duma blindagem. Este meio permite transmissões até
frequências muito elevadas e isto para longas distâncias.
A-Revestimento de plástico
B- Tela de cobre
C- Isolador dielétrico interno
D- Núcleo de cobre

5. CATEGORIAS

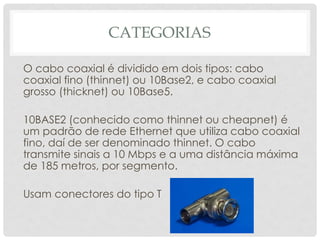

O cabo coaxial é dividido em dois tipos: cabo
coaxial fino (thinnet) ou 10Base2, e cabo coaxial
grosso (thicknet) ou 10Base5.
10BASE2 (conhecido como thinnet ou cheapnet) é
um padrão de rede Ethernet que utiliza cabo coaxial
fino, daí de ser denominado thinnet. O cabo
transmite sinais a 10 Mbps e a uma distância máxima
de 185 metros, por segmento.
Usam conectores do tipo T

6. CATEGORIAS

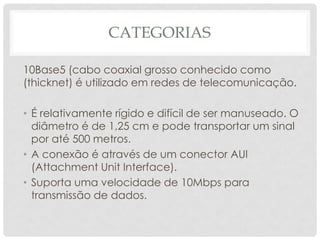

10Base5 (cabo coaxial grosso conhecido como
(thicknet) é utilizado em redes de telecomunicação.
• É relativamente rígido e difícil de ser manuseado. O
diâmetro é de 1,25 cm e pode transportar um sinal
por até 500 metros.
• A conexão é através de um conector AUI
(Attachment Unit Interface).
• Suporta uma velocidade de 10Mbps para
transmissão de dados.

7. UTILIZAÇÃO

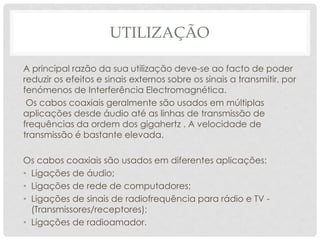

A principal razão da sua utilização deve-se ao facto de poder
reduzir os efeitos e sinais externos sobre os sinais a transmitir, por
fenómenos de Interferência Electromagnética.
Os cabos coaxiais geralmente são usados em múltiplas
aplicações desde áudio até as linhas de transmissão de
frequências da ordem dos gigahertz . A velocidade de
transmissão é bastante elevada.
Os cabos coaxiais são usados em diferentes aplicações:
• Ligações de áudio;
• Ligações de rede de computadores;
• Ligações de sinais de radiofrequência para rádio e TV -
(Transmissores/receptores);
• Ligações de radioamador.

8. CONCLUSÃO

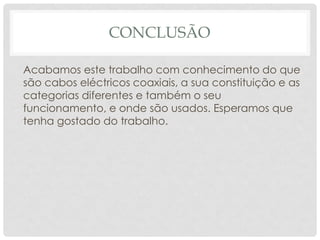

Acabamos este trabalho com conhecimento do que
são cabos eléctricos coaxiais, a sua constituição e as
categorias diferentes e também o seu
funcionamento, e onde são usados. Esperamos que
tenha gostado do trabalho.
