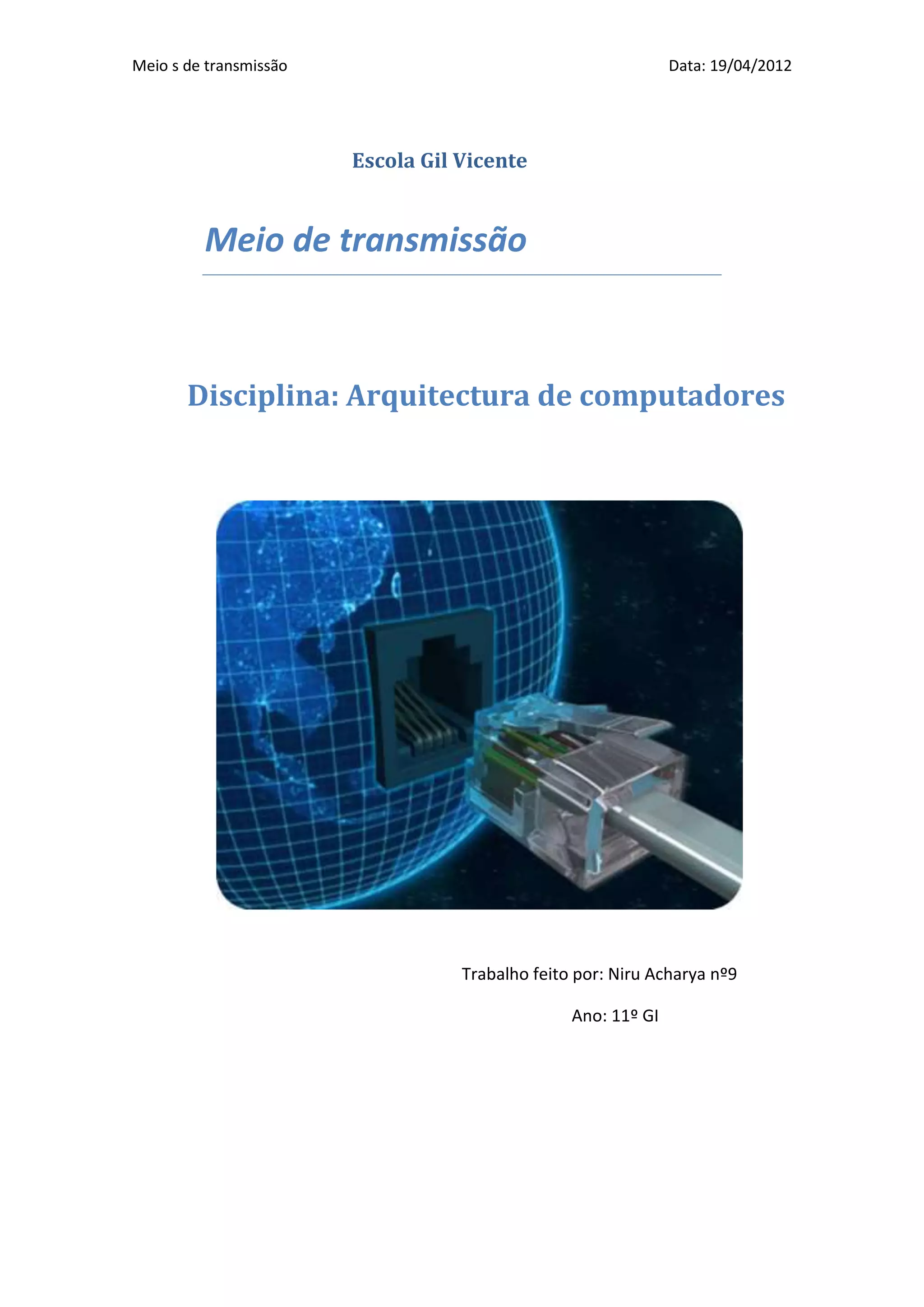

1. Meio s de transmissão Data: 19/04/2012
Escola Gil Vicente
Meio de transmissão
Disciplina: Arquitectura de computadores
Trabalho feito por: Niru Acharya nº9
Ano: 11º GI

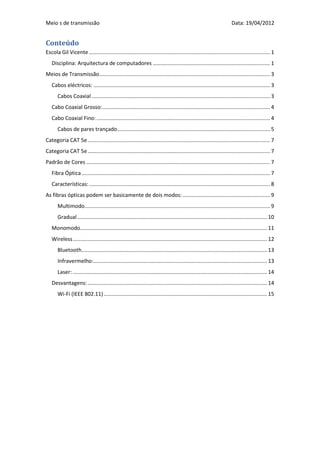

2. Meio s de transmissão Data: 19/04/2012
Conteúdo
Escola Gil Vicente .......................................................................................................................... 1
Disciplina: Arquitectura de computadores ............................................................................... 1
Meios de Transmissão ................................................................................................................... 3
Cabos eléctricos: ....................................................................................................................... 3
Cabos Coaxial ........................................................................................................................ 3
Cabo Coaxial Grosso: ................................................................................................................. 4
Cabo Coaxial Fino: ..................................................................................................................... 4
Cabos de pares trançado ....................................................................................................... 5
Categoria CAT 5e ........................................................................................................................... 7
Categoria CAT 5e ........................................................................................................................... 7
Padrão de Cores ............................................................................................................................ 7
Fibra Óptica ............................................................................................................................... 7
Características: .......................................................................................................................... 8
As fibras ópticas podem ser basicamente de dois modos: ........................................................... 9
Multimodo............................................................................................................................. 9
Gradual ................................................................................................................................ 10
Monomodo.............................................................................................................................. 11
Wireless ................................................................................................................................... 12
Bluetooth............................................................................................................................. 13
Infravermelho:..................................................................................................................... 13
Laser: ................................................................................................................................... 14
Desvantagens: ......................................................................................................................... 14
Wi-Fi (IEEE 802.11) .............................................................................................................. 15

3. Meio s de transmissão Data: 19/04/2012
Meios de Transmissão
Confinados: as ondas percorrem um material sólido. Os exemplos
desse tipo de meio são: cabo de fibra-óptica, parrançado e cabo
coaxial.
Não Confinados: as ondas propagam-se na atmosfera e no espaço.
Exemplos: LAN wireless e canal digital de satélite.
Cabos eléctricos:
Cabos Coaxial
O primeiro tipo de cabo que surgiu no mercado foi o cabo coaxial. Ainda
hoje existem vários tipos de cabos coaxiais, cada um com as suas
características específicas.
Consiste em um condutor de cobre central, uma camada de isolamento
flexível, uma blindagem com uma malha metálica e uma cobertura externa.
Fig2. Cabo Coaxial

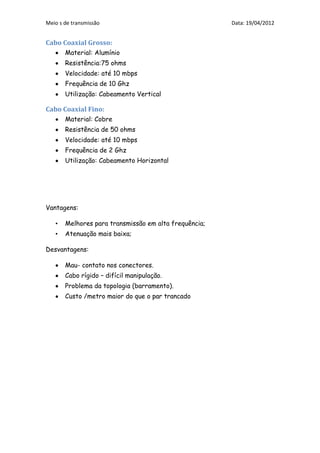

4. Meio s de transmissão Data: 19/04/2012
Cabo Coaxial Grosso:
Material: Alumínio
Resistência:75 ohms
Velocidade: até 10 mbps
Frequência de 10 Ghz
Utilização: Cabeamento Vertical
Cabo Coaxial Fino:
Material: Cobre
Resistência de 50 ohms
Velocidade: até 10 mbps
Frequência de 2 Ghz
Utilização: Cabeamento Horizontal
Vantagens:
• Melhores para transmissão em alta frequência;
• Atenuação mais baixa;
Desvantagens:
Mau- contato nos conectores.
Cabo rígido – difícil manipulação.
Problema da topologia (barramento).
Custo /metro maior do que o par trancado

5. Meio s de transmissão Data: 19/04/2012
Tipo de cabo Resistência Diâmetro Conector
Cabo fino 50 ohms 3/16” BNC
Ethernet –RG-58
ARCNET-RG-62 93 ohms 3/16” BNC
RG-59/U 75 ohms 3/16” Utiliza uma ligação RG-
62 na extremidade com
BNC
Cabo espesso 50 ohms 1/2”
Ethernet
Cabo derivado de - 3/8 “ DIX/AUI
Ethernet espesso
(não coaxial,é um
cabo de par
blindado)
Cabos de pares trançado
O par trançado consistem em dois fios de cobre isolados, que são trançados
(blindados) entre si para produzir a redução do acoplamento entre os pares
devido à indutância mútua ao desbalanceamento capacitivo minimizando os
efeitos da diafonia e do ruido.
Tipos de Cabos:
UTP- não blindado
STP-bilindado
Comunicação de dados: Cabos 4 a 25 pares (mais utilizados)
Comunicação de telefonia: Cabos 10, 20, 30, 50, 100 até 3600 pares.
Fig1. Cabos Pares Entrançados (STP / UTP)

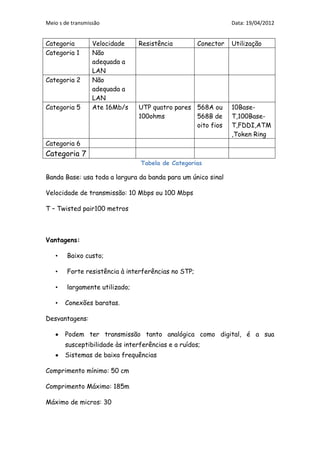

6. Meio s de transmissão Data: 19/04/2012
Categoria Velocidade Resistência Conector Utilização
Categoria 1 Não
adequada a
LAN
Categoria 2 Não
adequada a
LAN
Categoria 5 Ate 16Mb/s UTP quatro pares 568A ou 10Base-
100ohms 568B de T,100Base-
oito fios T,FDDI,ATM
,Token Ring
Categoria 6
Categoria 7
Tabela de Categorias
Banda Base: usa toda a largura da banda para um único sinal
Velocidade de transmissão: 10 Mbps ou 100 Mbps
T – Twisted pair100 metros
Vantagens:
• Baixo custo;
• Forte resistência à interferências no STP;
• largamente utilizado;
• Conexões baratas.
Desvantagens:
Podem ter transmissão tanto analógica como digital, é a sua
susceptibilidade às interferências e a ruídos;
Sistemas de baixa frequências
Comprimento mínimo: 50 cm
Comprimento Máximo: 185m
Máximo de micros: 30

7. Meio s de transmissão Data: 19/04/2012
Categoria CAT 5e
É uma melhoria da categoria 5.
Pode ser usado para frequências até 125 MHz em redes 1000BASE-T
gigabit ethernet.
Ela foi criada com a nova revisão da norma EIA/TIA-568-B.
Categoria CAT 5e
É uma melhoria da categoria 5.
Pode ser usado para frequências até 125 MHz em redes 1000BASE-T giga
bit Ethernet.
Ela foi criada com a nova revisão da norma EIA/TIA-568-B.
Padrão de Cores
A norma EIA/TIA-568-B prevê duas montagens
para os cabos, denominadas: T568A e T568B.
Fibra Óptica
Cabo composto por filamentos de sílica (matéria-prima do vidro) ou plástico.

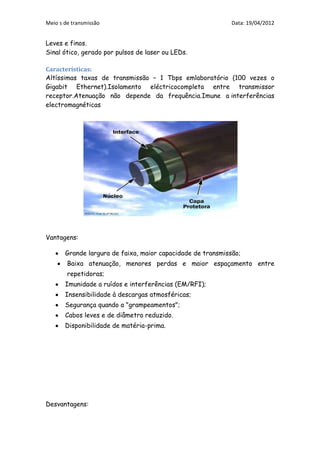

8. Meio s de transmissão Data: 19/04/2012
Leves e finos.
Sinal ótico, gerado por pulsos de laser ou LEDs.
Características:
Altíssimas taxas de transmissão – 1 Tbps emlaboratório (100 vezes o
Gigabit Ethernet).Isolamento eléctricocompleta entre transmissor
receptor.Atenuação não depende da frequência.Imune a interferências
electromagnéticas
Vantagens:
Grande largura de faixa, maior capacidade de transmissão;
Baixa atenuação, menores perdas e maior espaçamento entre
repetidoras;
Imunidade a ruídos e interferências (EM/RFI);
Insensibilidade à descargas atmosféricas;
Segurança quando a "grampeamentos";
Cabos leves e de diâmetro reduzido.
Disponibilidade de matéria-prima.
Desvantagens:

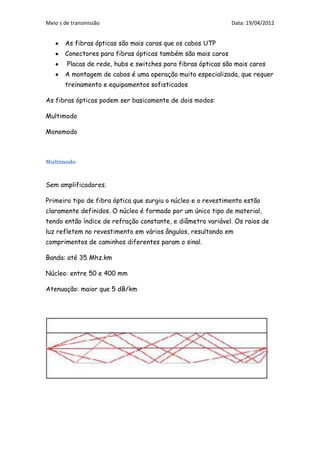

9. Meio s de transmissão Data: 19/04/2012
As fibras ópticas são mais caras que os cabos UTP
Conectores para fibras ópticas também são mais caros
Placas de rede, hubs e switches para fibras ópticas são mais caros
A montagem de cabos é uma operação muito especializada, que requer
treinamento e equipamentos sofisticados
As fibras ópticas podem ser basicamente de dois modos:
Multimodo
Monomodo
Multimodo
Sem amplificadores.
Primeiro tipo de fibra óptica que surgiu o núcleo e o revestimento estão
claramente definidos. O núcleo é formado por um único tipo de material,
tendo então índice de refração constante, e diâmetro variável. Os raios de
luz refletem no revestimento em vários ângulos, resultando em
comprimentos de caminhos diferentes param o sinal.
Banda: até 35 Mhz.km
Núcleo: entre 50 e 400 mm
Atenuação: maior que 5 dB/km

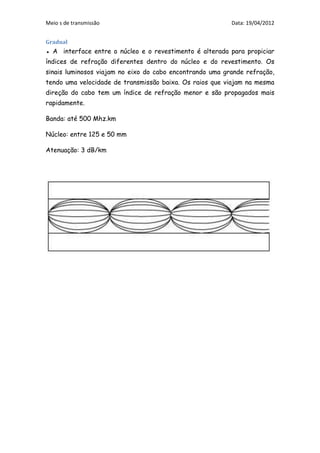

10. Meio s de transmissão Data: 19/04/2012
Gradual
● A interface entre o núcleo e o revestimento é alterada para propiciar
índices de refração diferentes dentro do núcleo e do revestimento. Os
sinais luminosos viajam no eixo do cabo encontrando uma grande refração,
tendo uma velocidade de transmissão baixa. Os raios que viajam na mesma
direção do cabo tem um índice de refração menor e são propagados mais
rapidamente.
Banda: até 500 Mhz.km
Núcleo: entre 125 e 50 mm
Atenuação: 3 dB/km

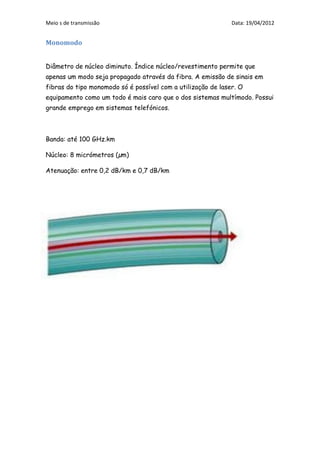

11. Meio s de transmissão Data: 19/04/2012
Monomodo
Diâmetro de núcleo diminuto. Índice núcleo/revestimento permite que
apenas um modo seja propagado através da fibra. A emissão de sinais em
fibras do tipo monomodo só é possível com a utilização de laser. O
equipamento como um todo é mais caro que o dos sistemas multímodo. Possui
grande emprego em sistemas telefónicos.
Banda: até 100 GHz.km
Núcleo: 8 micrómetros (µm)
Atenuação: entre 0,2 dB/km e 0,7 dB/km

12. Meio s de transmissão Data: 19/04/2012
Wireless
Uma rede sem fio refere-se a uma passagem aérea sem a necessidade do
uso de cabos – sejam eles telefónicos, coaxiais ou ópticos – por meio de
equipamentos que usam radiofrequência (comunicação via ondas de rádio) ou
comunicação via infravermelho, como em dispositivos compatíveis com IrDA.
Desvantagens:
Baixa transferência de dados

13. Meio s de transmissão Data: 19/04/2012
Bluetooth
Especificação para redes pessoais sem fio
(personalAreaNetWrok- PANS) .uso de
uma frequência de radio de curto alcance,
globalmente não licenciada e segura.
Vantagens:
Baixa taxa de transmissão e baixo
custo.Conexão simples.
Exemplos de uso: Celulares e fones de
ouvido sem-fio,Micros, mouses e teclados,
dispositivos e receptoresGPS, controles de
videogames, modems sem-fio, etc.Taxas de 1 Mbps (v. 1.2) a 53-480 Mbps
(v. 3.0)Nome: Homenagem a um rei da Dinamarca que unificou a Escandinávia
na Idade Média - Harald “Bluetooth”.
Infravermelho:
Padrão IrDA – comunicação sem-fio viainfravermelho. Taxas transmissão
até 4 Mbps.Baixo alcance (até 4,5 m).É preciso que o receptor tenha visão
do transmissor –sem obstáculos.Transmissão half-duplex.Usado em
controlos remotos e dispositivos simples. Hoje em dia está sendo
substituído pelo Bluetooth.

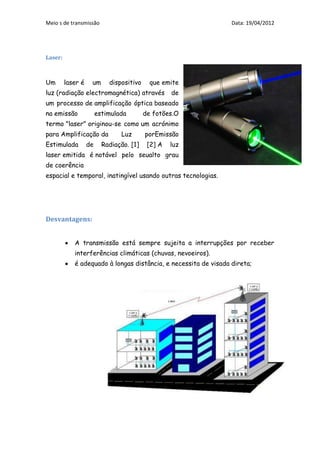

14. Meio s de transmissão Data: 19/04/2012
Laser:
Um laser é um dispositivo que emite
luz (radiação electromagnética) através de
um processo de amplificação óptica baseado
na emissão estimulada de fotões.O
termo "laser" originou-se como um acrónimo
para Amplificação da Luz porEmissão
Estimulada de Radiação. [1] [2] A luz
laser emitida é notável pelo seualto grau
de coerência
espacial e temporal, inatingível usando outras tecnologias.
Desvantagens:
A transmissão está sempre sujeita a interrupções por receber
interferências climáticas (chuvas, nevoeiros).
é adequado à longas distância, e necessita de visada direta;

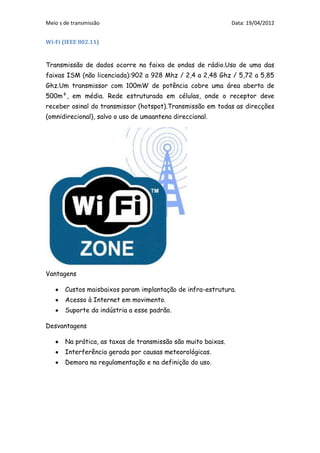

15. Meio s de transmissão Data: 19/04/2012
Wi-Fi (IEEE 802.11)
Transmissão de dados ocorre na faixa de ondas de rádio.Uso de uma das
faixas ISM (não licenciada):902 a 928 Mhz / 2,4 a 2,48 Ghz / 5,72 a 5,85
Ghz.Um transmissor com 100mW de potência cobre uma área aberta de
500m², em média. Rede estruturada em células, onde o receptor deve
receber osinal do transmissor (hotspot).Transmissão em todas as direcções
(omnidirecional), salvo o uso de umaantena direccional.
Vantagens
Custos maisbaixos param implantação de infra-estrutura.
Acesso à Internet em movimento.
Suporte da indústria a esse padrão.
Desvantagens
Na prática, as taxas de transmissão são muito baixas.
Interferência gerada por causas meteorológicas.
Demora na regulamentação e na definição do uso.
