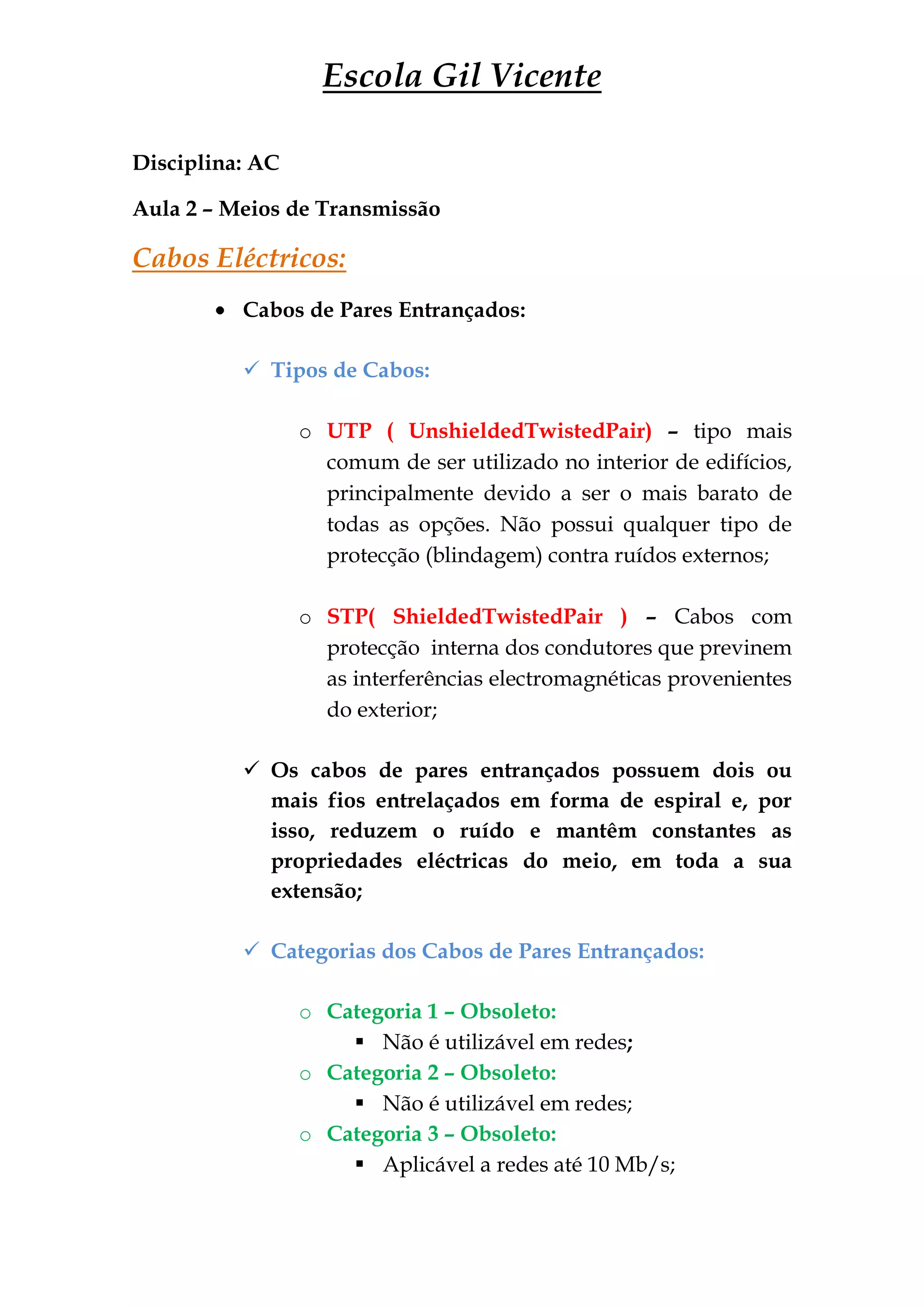

1. Escola Gil Vicente
Disciplina: AC
Aula 2 – Meios de Transmissão
Cabos Eléctricos:
Cabos de Pares Entrançados:
 Tipos de Cabos:
o UTP ( UnshieldedTwistedPair) – tipo mais
comum de ser utilizado no interior de edifícios,
principalmente devido a ser o mais barato de
todas as opções. Não possui qualquer tipo de
protecção (blindagem) contra ruídos externos;
o STP( ShieldedTwistedPair ) – Cabos com
protecção interna dos condutores que previnem
as interferências electromagnéticas provenientes
do exterior;
 Os cabos de pares entrançados possuem dois ou
mais fios entrelaçados em forma de espiral e, por
isso, reduzem o ruído e mantêm constantes as
propriedades eléctricas do meio, em toda a sua
extensão;
 Categorias dos Cabos de Pares Entrançados:
o Categoria 1 – Obsoleto:
 Não é utilizável em redes;
o Categoria 2 – Obsoleto:
 Não é utilizável em redes;
o Categoria 3 – Obsoleto:
 Aplicável a redes até 10 Mb/s;

2. Escola Gil Vicente

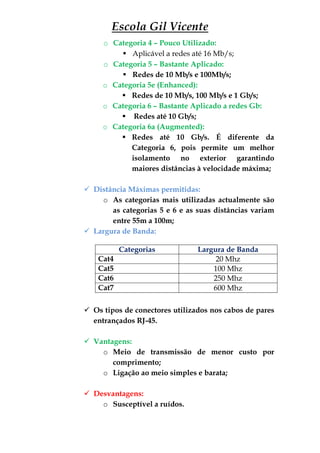

o Categoria 4 – Pouco Utilizado:
 Aplicável a redes até 16 Mb/s;
o Categoria 5 – Bastante Aplicado:
 Redes de 10 Mb/s e 100Mb/s;
o Categoria 5e (Enhanced):
 Redes de 10 Mb/s, 100 Mb/s e 1 Gb/s;
o Categoria 6 – Bastante Aplicado a redes Gb:
 Redes até 10 Gb/s;
o Categoria 6a (Augmented):
 Redes até 10 Gb/s. É diferente da
Categoria 6, pois permite um melhor
isolamento no exterior garantindo
maiores distâncias à velocidade máxima;
 Distância Máximas permitidas:
o As categorias mais utilizadas actualmente são
as categorias 5 e 6 e as suas distâncias variam
entre 55m a 100m;
 Largura de Banda:
Categorias Largura de Banda
Cat4 20 Mhz
Cat5 100 Mhz
Cat6 250 Mhz
Cat7 600 Mhz
 Os tipos de conectores utilizados nos cabos de pares
entrançados RJ-45.
 Vantagens:
o Meio de transmissão de menor custo por
comprimento;
o Ligação ao meio simples e barata;
 Desvantagens:
o Susceptível a ruídos.

3. Escola Gil Vicente

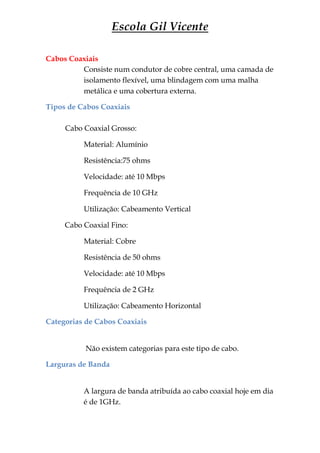

Cabos Coaxiais
Consiste num condutor de cobre central, uma camada de
isolamento flexível, uma blindagem com uma malha
metálica e uma cobertura externa.
Tipos de Cabos Coaxiais
Cabo Coaxial Grosso:
Material: Alumínio
Resistência:75 ohms
Velocidade: até 10 Mbps
Frequência de 10 GHz
Utilização: Cabeamento Vertical
Cabo Coaxial Fino:
Material: Cobre
Resistência de 50 ohms
Velocidade: até 10 Mbps
Frequência de 2 GHz
Utilização: Cabeamento Horizontal
Categorias de Cabos Coaxiais
Não existem categorias para este tipo de cabo.
Larguras de Banda
A largura de banda atribuída ao cabo coaxial hoje em dia
é de 1GHz.

4. Escola Gil Vicente

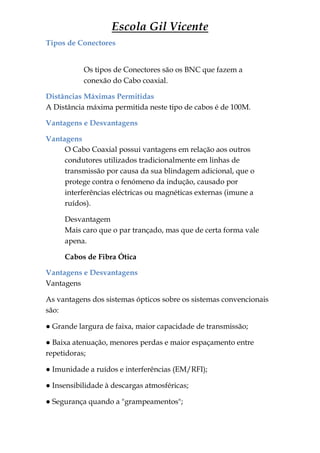

Tipos de Conectores
Os tipos de Conectores são os BNC que fazem a
conexão do Cabo coaxial.
Distâncias Máximas Permitidas
A Distância máxima permitida neste tipo de cabos é de 100M.
Vantagens e Desvantagens
Vantagens
O Cabo Coaxial possui vantagens em relação aos outros
condutores utilizados tradicionalmente em linhas de
transmissão por causa da sua blindagem adicional, que o
protege contra o fenómeno da indução, causado por
interferências eléctricas ou magnéticas externas (imune a
ruídos).
Desvantagem
Mais caro que o par trançado, mas que de certa forma vale
apena.
Cabos de Fibra Ótica
Vantagens e Desvantagens
Vantagens
As vantagens dos sistemas ópticos sobre os sistemas convencionais
são:
● Grande largura de faixa, maior capacidade de transmissão;
● Baixa atenuação, menores perdas e maior espaçamento entre
repetidoras;
● Imunidade a ruídos e interferências (EM/RFI);
● Insensibilidade à descargas atmosféricas;
● Segurança quando a "grampeamentos";

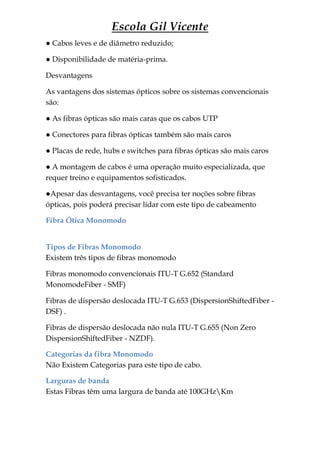

5. Escola Gil Vicente
● Cabos leves e de diâmetro reduzido;
● Disponibilidade de matéria-prima.
Desvantagens
As vantagens dos sistemas ópticos sobre os sistemas convencionais
são:
● As fibras ópticas são mais caras que os cabos UTP
● Conectores para fibras ópticas também são mais caros
● Placas de rede, hubs e switches para fibras ópticas são mais caros
● A montagem de cabos é uma operação muito especializada, que
requer treino e equipamentos sofisticados.
●Apesar das desvantagens, você precisa ter noções sobre fibras
ópticas, pois poderá precisar lidar com este tipo de cabeamento
Fibra Ótica Monomodo
Tipos de Fibras Monomodo
Existem três tipos de fibras monomodo
Fibras monomodo convencionais ITU-T G.652 (Standard
MonomodeFiber - SMF)
Fibras de dispersão deslocada ITU-T G.653 (DispersionShiftedFiber -
DSF) .
Fibras de dispersão deslocada não nula ITU-T G.655 (Non Zero
DispersionShiftedFiber - NZDF).
Categorias da fibra Monomodo
Não Existem Categorias para este tipo de cabo.
Larguras de banda
Estas Fibras têm uma largura de banda até 100GHzKm

6. Escola Gil Vicente

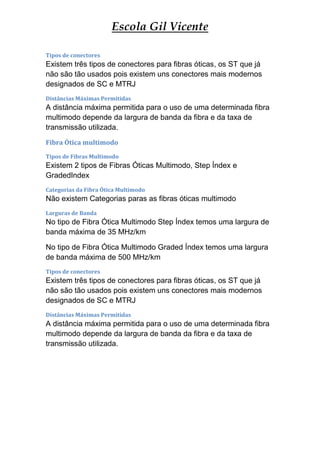

Tipos de conectores
Existem três tipos de conectores para fibras óticas, os ST que já
não são tão usados pois existem uns conectores mais modernos
designados de SC e MTRJ
Distâncias Máximas Permitidas
A distância máxima permitida para o uso de uma determinada fibra
multimodo depende da largura de banda da fibra e da taxa de
transmissão utilizada.
Fibra Ótica multimodo
Tipos de Fibras Multimodo
Existem 2 tipos de Fibras Óticas Multimodo, Step Índex e
GradedIndex
Categorias da Fibra Ótica Multimodo
Não existem Categorias paras as fibras óticas multimodo
Larguras de Banda
No tipo de Fibra Ótica Multimodo Step Índex temos uma largura de
banda máxima de 35 MHz/km
No tipo de Fibra Ótica Multimodo Graded Índex temos uma largura
de banda máxima de 500 MHz/km
Tipos de conectores
Existem três tipos de conectores para fibras óticas, os ST que já
não são tão usados pois existem uns conectores mais modernos
designados de SC e MTRJ
Distâncias Máximas Permitidas
A distância máxima permitida para o uso de uma determinada fibra
multimodo depende da largura de banda da fibra e da taxa de
transmissão utilizada.

7. Escola Gil Vicente

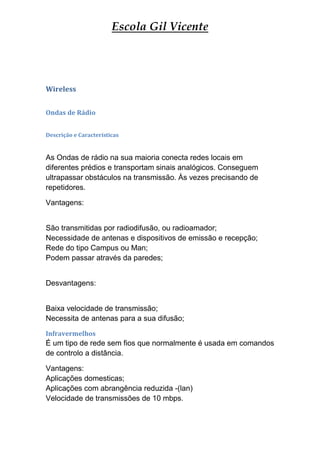

Wireless
Ondas de Rádio
Descrição e Características
As Ondas de rádio na sua maioria conecta redes locais em
diferentes prédios e transportam sinais analógicos. Conseguem
ultrapassar obstáculos na transmissão. Às vezes precisando de
repetidores.
Vantagens:
São transmitidas por radiodifusão, ou radioamador;
Necessidade de antenas e dispositivos de emissão e recepção;
Rede do tipo Campus ou Man;
Podem passar através da paredes;
Desvantagens:
Baixa velocidade de transmissão;
Necessita de antenas para a sua difusão;
Infravermelhos
É um tipo de rede sem fios que normalmente é usada em comandos
de controlo a distância.
Vantagens:
Aplicações domesticas;
Aplicações com abrangência reduzida -(lan)
Velocidade de transmissões de 10 mbps.

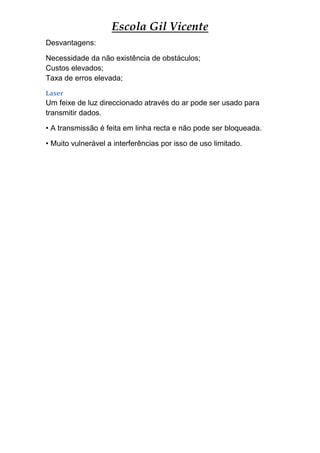

8. Escola Gil Vicente
Desvantagens:
Necessidade da não existência de obstáculos;
Custos elevados;
Taxa de erros elevada;
Laser
Um feixe de luz direccionado através do ar pode ser usado para
transmitir dados.
• A transmissão é feita em linha recta e não pode ser bloqueada.
• Muito vulnerável a interferências por isso de uso limitado.
