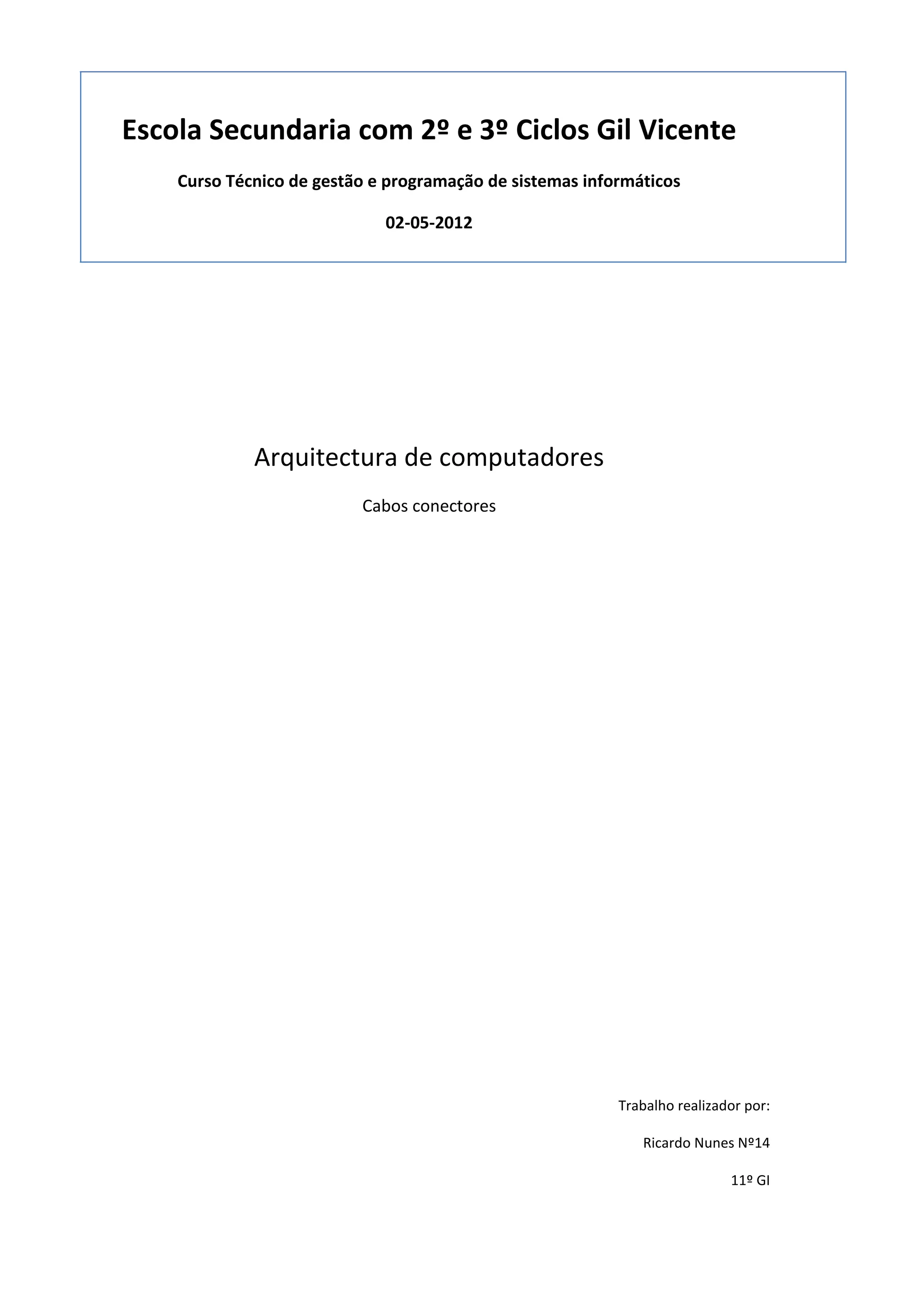

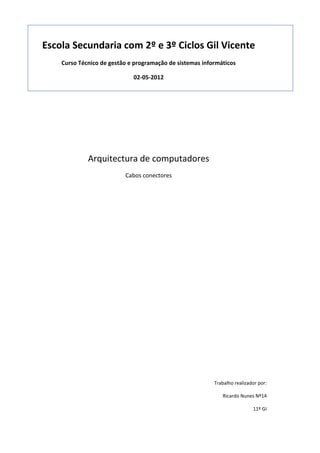

1. Escola Secundaria com 2º e 3º Ciclos Gil Vicente
Curso Técnico de gestão e programação de sistemas informáticos
02-05-2012
Arquitectura de computadores
Cabos conectores
Trabalho realizador por:
Ricardo Nunes Nº14
11º GI

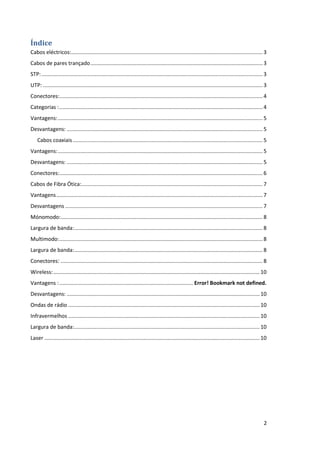

2. Índice
Cabos eléctricos:................................................................................................................................. 3
Cabos de pares trançado .................................................................................................................... 3
STP: ..................................................................................................................................................... 3
UTP: .................................................................................................................................................... 3
Conectores:......................................................................................................................................... 4
Categorias : ......................................................................................................................................... 4
Vantagens: .......................................................................................................................................... 5
Desvantagens: .................................................................................................................................... 5
Cabos coaxiais ................................................................................................................................ 5
Vantagens: .......................................................................................................................................... 5
Desvantagens: .................................................................................................................................... 5
Conectores:......................................................................................................................................... 6
Cabos de Fibra Ótica: .......................................................................................................................... 7
Vantagens ........................................................................................................................................... 7
Desvantagens ..................................................................................................................................... 7
Mónomodo: ........................................................................................................................................ 8
Largura de banda:............................................................................................................................... 8
Multimodo: ......................................................................................................................................... 8
Largura de banda:............................................................................................................................... 8
Conectores: ........................................................................................................................................ 8
Wireless: ........................................................................................................................................... 10
Vantagens : .......................................................................................... Error! Bookmark not defined.
Desvantagens: .................................................................................................................................. 10
Ondas de rádio ................................................................................................................................. 10
Infravermelhos ................................................................................................................................. 10
Largura de banda:............................................................................................................................. 10
Laser ................................................................................................................................................. 10
2

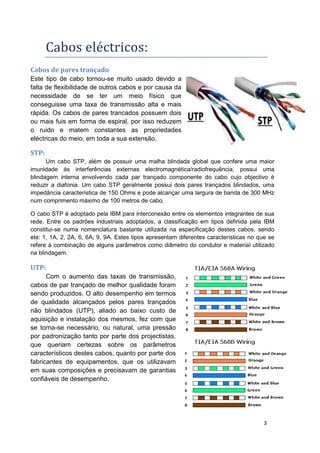

3. Cabos eléctricos:
Cabos de pares trançado
Este tipo de cabo tornou-se muito usado devido a
falta de flexibilidade de outros cabos e por causa da
necessidade de se ter um meio físico que
conseguisse uma taxa de transmissão alta e mais
rápida. Os cabos de pares trancados possuem dois
ou mais fuis em forma de espiral, por isso reduzem
o ruido e matem constantes as propriedades
eléctricas do meio, em toda a sua extensão.
STP:
Um cabo STP, além de possuir uma malha blindada global que confere uma maior
imunidade às interferências externas electromagnética/radiofrequência, possui uma
blindagem interna envolvendo cada par trançado componente do cabo cujo objectivo é
reduzir a diafonia. Um cabo STP geralmente possui dois pares trançados blindados, uma
impedância característica de 150 Ohms e pode alcançar uma largura de banda de 300 MHz
num comprimento máximo de 100 metros de cabo.
O cabo STP é adoptado pela IBM para interconexão entre os elementos integrantes de sua
rede. Entre os padrões industriais adoptados, a classificação em tipos definida pela IBM
constitui-se numa nomenclatura bastante utilizada na especificação destes cabos, sendo
ela: 1, 1A, 2, 2A, 6, 6A, 9, 9A. Estes tipos apresentam diferentes características no que se
refere à combinação de alguns parâmetros como diâmetro do condutor e material utilizado
na blindagem.
UTP:
Com o aumento das taxas de transmissão,
cabos de par trançado de melhor qualidade foram
sendo produzidos. O alto desempenho em termos
de qualidade alcançados pelos pares trançados
não blindados (UTP), aliado ao baixo custo de
aquisição e instalação dos mesmos, fez com que
se torna-se necessário, ou natural, uma pressão
por padronização tanto por parte dos projectistas,
que queriam certezas sobre os parâmetros
característicos destes cabos, quanto por parte dos
fabricantes de equipamentos, que os utilizavam
em suas composições e precisavam de garantias
confiáveis de desempenho.
3

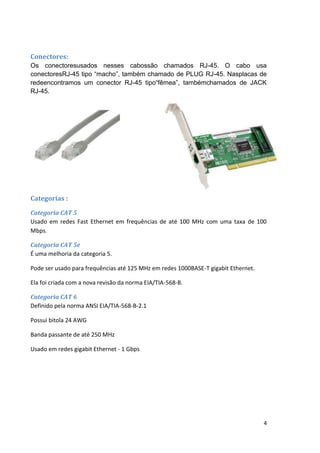

4. Conectores:
Os conectoresusados nesses cabossão chamados RJ-45. O cabo usa
conectoresRJ-45 tipo “macho”, também chamado de PLUG RJ-45. Nasplacas de
redeencontramos um conector RJ-45 tipo“fêmea”, tambémchamados de JACK
RJ-45.
Categorias :
Categoria CAT 5
Usado em redes Fast Ethernet em frequências de até 100 MHz com uma taxa de 100
Mbps.
Categoria CAT 5e
É uma melhoria da categoria 5.
Pode ser usado para frequências até 125 MHz em redes 1000BASE-T gigabit Ethernet.
Ela foi criada com a nova revisão da norma EIA/TIA-568-B.
Categoria CAT 6
Definido pela norma ANSI EIA/TIA-568-B-2.1
Possui bitola 24 AWG
Banda passante de até 250 MHz
Usado em redes gigabit Ethernet - 1 Gbps
4

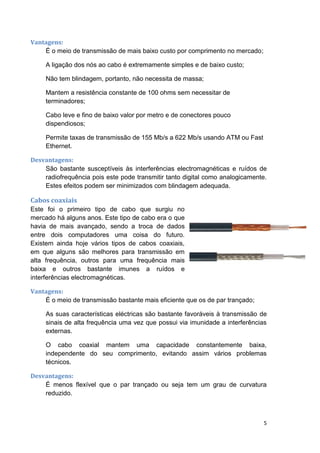

5. Vantagens:
É o meio de transmissão de mais baixo custo por comprimento no mercado;
A ligação dos nós ao cabo é extremamente simples e de baixo custo;
Não tem blindagem, portanto, não necessita de massa;
Mantem a resistência constante de 100 ohms sem necessitar de
terminadores;
Cabo leve e fino de baixo valor por metro e de conectores pouco
dispendiosos;
Permite taxas de transmissão de 155 Mb/s a 622 Mb/s usando ATM ou Fast
Ethernet.
Desvantagens:
São bastante susceptíveis às interferências electromagnéticas e ruídos de
radiofrequência pois este pode transmitir tanto digital como analogicamente.
Estes efeitos podem ser minimizados com blindagem adequada.
Cabos coaxiais
Este foi o primeiro tipo de cabo que surgiu no
mercado há alguns anos. Este tipo de cabo era o que
havia de mais avançado, sendo a troca de dados
entre dois computadores uma coisa do futuro.
Existem ainda hoje vários tipos de cabos coaxiais,
em que alguns são melhores para transmissão em
alta frequência, outros para uma frequência mais
baixa e outros bastante imunes a ruídos e
interferências electromagnéticas.
Vantagens:
É o meio de transmissão bastante mais eficiente que os de par trançado;
As suas características eléctricas são bastante favoráveis à transmissão de
sinais de alta frequência uma vez que possui via imunidade a interferências
externas.
O cabo coaxial mantem uma capacidade constantemente baixa,
independente do seu comprimento, evitando assim vários problemas
técnicos.
Desvantagens:
É menos flexível que o par trançado ou seja tem um grau de curvatura
reduzido.
5

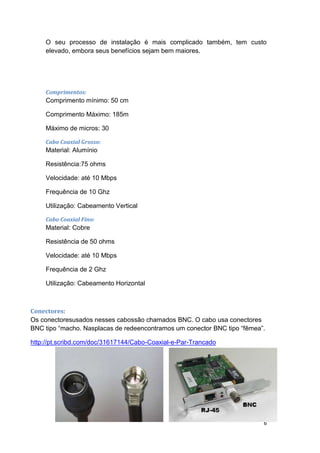

6. O seu processo de instalação é mais complicado também, tem custo
elevado, embora seus benefícios sejam bem maiores.
Comprimentos:
Comprimento mínimo: 50 cm
Comprimento Máximo: 185m
Máximo de micros: 30
Cabo Coaxial Grosso:
Material: Alumínio
Resistência:75 ohms
Velocidade: até 10 Mbps
Frequência de 10 Ghz
Utilização: Cabeamento Vertical
Cabo Coaxial Fino:
Material: Cobre
Resistência de 50 ohms
Velocidade: até 10 Mbps
Frequência de 2 Ghz
Utilização: Cabeamento Horizontal
Conectores:
Os conectoresusados nesses cabossão chamados BNC. O cabo usa conectores
BNC tipo “macho. Nasplacas de redeencontramos um conector BNC tipo “fêmea”.
http://pt.scribd.com/doc/31617144/Cabo-Coaxial-e-Par-Trancado
6

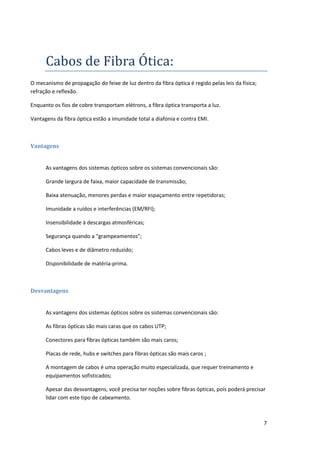

7. Cabos de Fibra Ótica:
O mecanismo de propagação do feixe de luz dentro da fibra óptica é regido pelas leis da física;
refração e reflexão.
Enquanto os fios de cobre transportam elétrons, a fibra óptica transporta a luz.
Vantagens da fibra óptica estão a imunidade total a diafonia e contra EMI.
Vantagens
As vantagens dos sistemas ópticos sobre os sistemas convencionais são:
Grande largura de faixa, maior capacidade de transmissão;
Baixa atenuação, menores perdas e maior espaçamento entre repetidoras;
Imunidade a ruídos e interferências (EM/RFI);
Insensibilidade à descargas atmosféricas;
Segurança quando a "grampeamentos";
Cabos leves e de diâmetro reduzido;
Disponibilidade de matéria-prima.
Desvantagens
As vantagens dos sistemas ópticos sobre os sistemas convencionais são:
As fibras ópticas são mais caras que os cabos UTP;
Conectores para fibras ópticas também são mais caros;
Placas de rede, hubs e switches para fibras ópticas são mais caros ;
A montagem de cabos é uma operação muito especializada, que requer treinamento e
equipamentos sofisticados;
Apesar das desvantagens, você precisa ter noções sobre fibras ópticas, pois poderá precisar
lidar com este tipo de cabeamento.
7

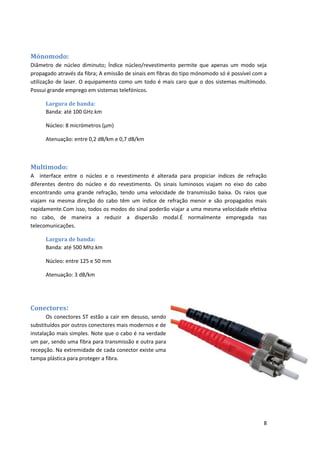

8. Mónomodo:
Diâmetro de núcleo diminuto; Índice núcleo/revestimento permite que apenas um modo seja
propagado através da fibra; A emissão de sinais em fibras do tipo mónomodo só é possível com a
utilização de laser. O equipamento como um todo é mais caro que o dos sistemas multímodo.
Possui grande emprego em sistemas telefónicos.
Largura de banda:
Banda: até 100 GHz.km
Núcleo: 8 micrómetros (µm)
Atenuação: entre 0,2 dB/km e 0,7 dB/km
Multimodo:
A interface entre o núcleo e o revestimento é alterada para propiciar índices de refração
diferentes dentro do núcleo e do revestimento. Os sinais luminosos viajam no eixo do cabo
encontrando uma grande refração, tendo uma velocidade de transmissão baixa. Os raios que
viajam na mesma direção do cabo têm um índice de refração menor e são propagados mais
rapidamente.Com isso, todos os modos do sinal poderão viajar a uma mesma velocidade efetiva
no cabo, de maneira a reduzir a dispersão modal.É normalmente empregada nas
telecomunicações.
Largura de banda:
Banda: até 500 Mhz.km
Núcleo: entre 125 e 50 mm
Atenuação: 3 dB/km
Conectores:
Os conectores ST estão a cair em desuso, sendo
substituídos por outros conectores mais modernos e de
instalação mais simples. Note que o cabo é na verdade
um par, sendo uma fibra para transmissão e outra para
recepção. Na extremidade de cada conector existe uma
tampa plástica para proteger a fibra.
8

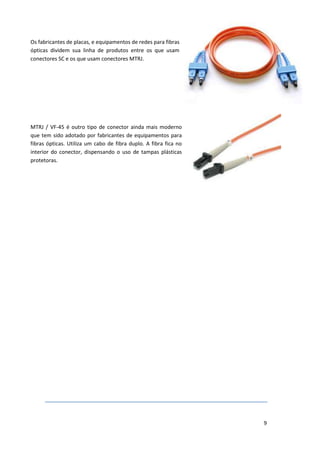

9. Os fabricantes de placas, e equipamentos de redes para fibras
ópticas dividem sua linha de produtos entre os que usam
conectores SC e os que usam conectores MTRJ.
MTRJ / VF-45 é outro tipo de conector ainda mais moderno
que tem sido adotado por fabricantes de equipamentos para
fibras ópticas. Utiliza um cabo de fibra duplo. A fibra fica no
interior do conector, dispensando o uso de tampas plásticas
protetoras.
9

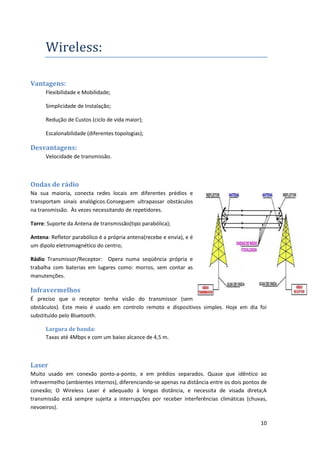

10. Wireless:
Vantagens:
Flexibilidade e Mobilidade;
Simplicidade de Instalação;
Redução de Custos (ciclo de vida maior);
Escalonabilidade (diferentes topologias);
Desvantagens:
Velocidade de transmissão.
Ondas de rádio
Na sua maioria, conecta redes locais em diferentes prédios e
transportam sinais analógicos.Conseguem ultrapassar obstáculos
na transmissão. Às vezes necessitando de repetidores.
Torre: Suporte da Antena de transmissão(tipo parabólica);
Antena: Refletor parabólico é a própria antena(recebe e envia), e é
um dipolo eletromagnético do centro;
Rádio Transmissor/Receptor: Opera numa seqüência própria e
trabalha com baterias em lugares como: morros, sem contar as
manutenções.
Infravermelhos
É preciso que o receptor tenha visão do transmissor (sem
obstáculos). Este meio é usado em controlo remoto e dispositivos simples. Hoje em dia foi
substituído pelo Bluetooth.
Largura de banda:
Taxas até 4Mbps e com um baixo alcance de 4,5 m.
Laser
Muito usado em conexão ponto-a-ponto, e em prédios separados. Quase que idêntico ao
Infravermelho (ambientes internos), diferenciando-se apenas na distância entre os dois pontos de
conexão; O Wireless Laser é adequado à longas distância, e necessita de visada direta;A
transmissão está sempre sujeita a interrupções por receber interferências climáticas (chuvas,
nevoeiros).
