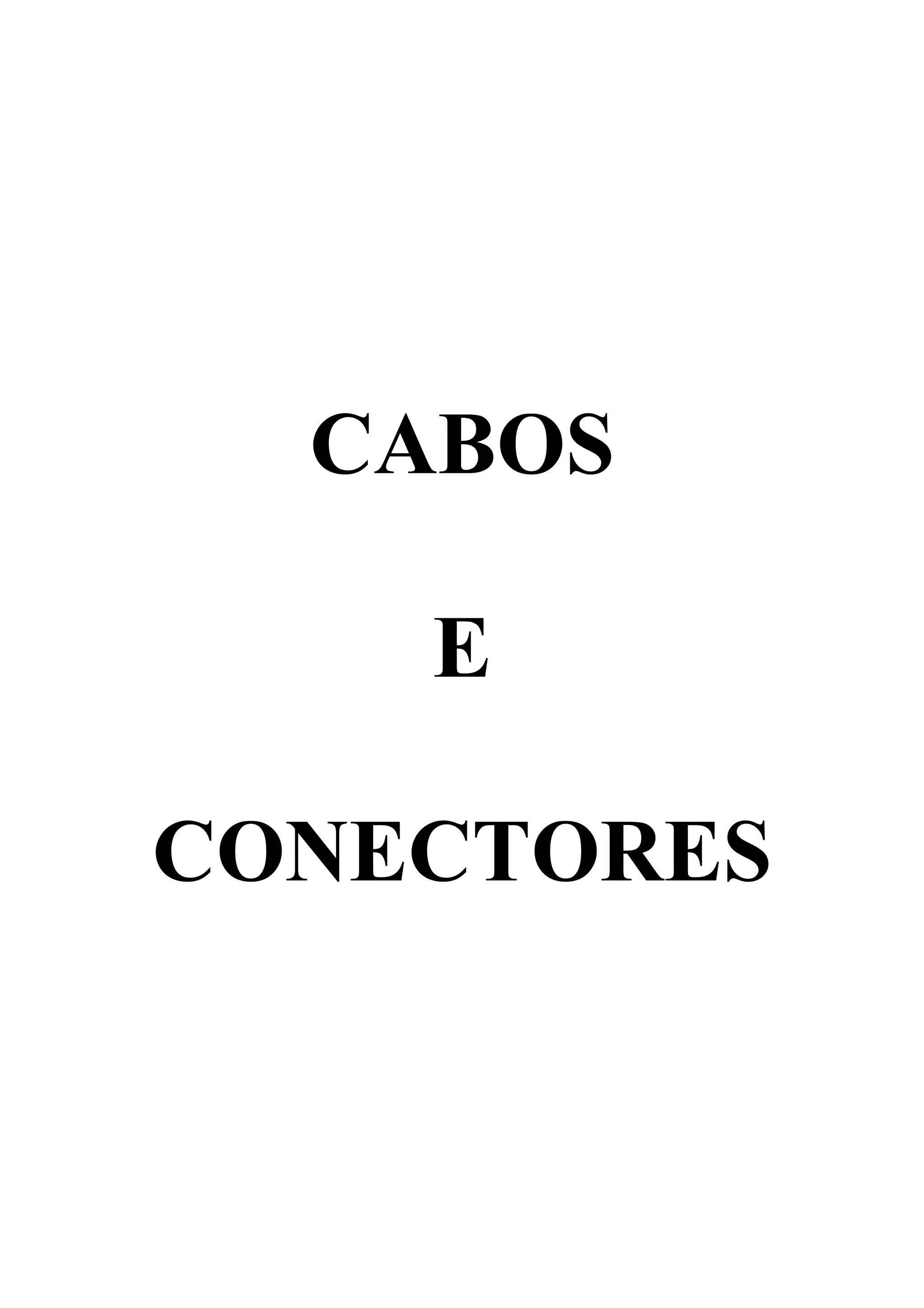

CABOS

    E

CONECTORES

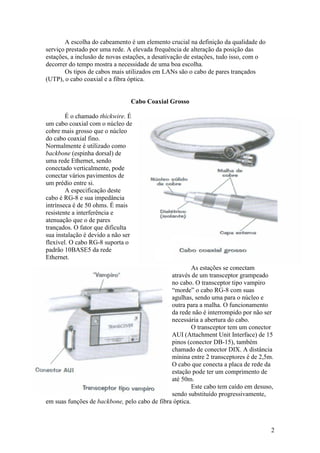

A escolha do cabeamento é um elemento crucial na definição da qualidade do
serviço prestado por uma rede. A elevada frequência de alteração da posição das
estações, a inclusão de novas estações, a desativação de estações, tudo isso, com o
decorrer do tempo mostra a necessidade de uma boa escolha.
       Os tipos de cabos mais utilizados em LANs são o cabo de pares trançados
(UTP), o cabo coaxial e a fibra óptica.


                                Cabo Coaxial Grosso

        É o chamado thickwire. É
um cabo coaxial com o núcleo de
cobre mais grosso que o núcleo
do cabo coaxial fino.
Normalmente é utilizado como
backbone (espinha dorsal) de
uma rede Ethernet, sendo
conectado verticalmente, pode
conectar vários pavimentos de
um prédio entre si.
        A especificação deste
cabo é RG-8 e sua impedância
intrínseca é de 50 ohms. É mais
resistente a interferência e
atenuação que o de pares
trançados. O fator que dificulta
sua instalação é devido a não ser
flexível. O cabo RG-8 suporta o
padrão 10BASE5 da rede
Ethernet.
                                                        As estações se conectam
                                               através de um transceptor grampeado
                                               no cabo. O transceptor tipo vampiro
                                               “morde” o cabo RG-8 com suas
                                               agulhas, sendo uma para o núcleo e
                                               outra para a malha. O funcionamento
                                               da rede não é interrompido por não ser
                                               necessária a abertura do cabo.
                                                        O transceptor tem um conector
                                               AUI (Attachment Unit Interface) de 15
                                               pinos (conector DB-15), também
                                               chamado de conector DIX. A distância
                                               mínina entre 2 transceptores é de 2,5m.
                                               O cabo que conecta a placa de rede da
                                               estação pode ter um comprimento de
                                               até 50m.
                                                        Este cabo tem caído em desuso,
                                               sendo substituído progressivamente,
em suas funções de backbone, pelo cabo de fibra óptica.



                                                                                      2

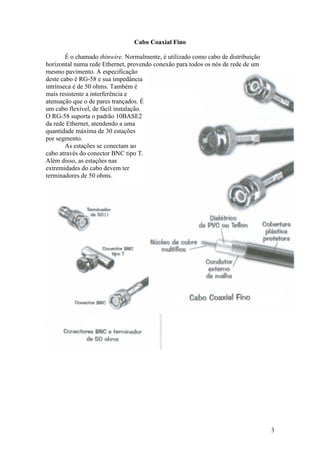

Cabo Coaxial Fino

        É o chamado thinwire. Normalmente, é utilizado como cabo de distribuição
horizontal numa rede Ethernet, provendo conexão para todos os nós de rede de um
mesmo pavimento. A especificação
deste cabo é RG-58 e sua impedância
intrínseca é de 50 ohms. Também é
mais resistente a interferência e
atenuação que o de pares trançados. É
um cabo flexível, de fácil instalação.
O RG-58 suporta o padrão 10BASE2
da rede Ethernet, atendendo a uma
quantidade máxima de 30 estações
por segmento.
        As estações se conectam ao
cabo através do conector BNC tipo T.
Além disso, as estações nas
extremidades do cabo devem ter
terminadores de 50 ohms.




                                                                                   3

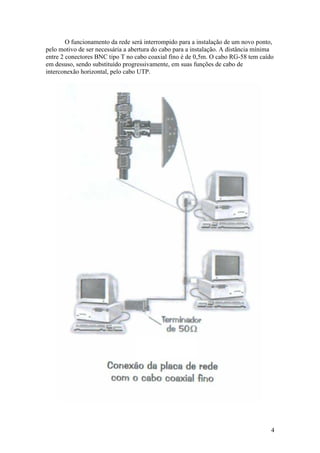

O funcionamento da rede será interrompido para a instalação de um novo ponto,
pelo motivo de ser necessária a abertura do cabo para a instalação. A distância mínima
entre 2 conectores BNC tipo T no cabo coaxial fino é de 0,5m. O cabo RG-58 tem caído
em desuso, sendo substituído progressivamente, em suas funções de cabo de
interconexão horizontal, pelo cabo UTP.




                                                                                     4
Cabo UTP


        É o cabo de pares trançados não blindados, cada par é composto por 2 fios de
cobre trançados de maneira a
minimizar a interferência de
campos magnéticos externos e
internos (dos pares trançados
adjacentes). É o mais usado
atualmente tanto em redes
domésticas quanto em grandes
redes industriais devido ao
fácil manuseio e instalação.
Seu comprimento máximo é
de 100m.
        Os cabos par trançado
são muito comuns em
equipamentos para internet
banda larga como
ADSL E CATV para ligar
a placa de
rede nos Hubs, Switch ou
Roteador. Estes equipamentos
geralmente são instalados com
cabo UTP Categoria 5 e 5e.
        Há 2 tipos de cabo
UTP: rígido e flexível. O UTP
rígido é usado no cabeamento
horizontal, isto é, nos cabos que levam sinal do painel de conexão (patch panel) às
tomadas de telecomunicações. Já o flexível é utilizado nos cordões de linha (line cords)
                                          que conectam as estações às tomadas de
                                          telecomunicações e nos cordões de conexão
                                          (patch cords) que conectam o painel de
                                          conexão ao Hub ou Switch.
                                                  As taxas usadas nas redes com o cabo
                                          de pares trançados são:
                                                         10 Mbps (Ethernet);
                                                         100 Mbps (Fast Ethernet); ou
                                                         1000 Mbps (Gigabit Ethernet).
                                                         10 Gbps (10 Gigabit Ethernet).
                                                  As cores dos fios são:
                                                         Laranja e Branco;
                                                         Laranja;
                                                         Verde e Branco;
                                                         Azul;
                                                         Azul e Branco;
                                                         Verde;
                                                         Castanho (ou Marrom) e
                                                         Branco;
                                                         Castanho (ou Marrom).


                                                                                       5

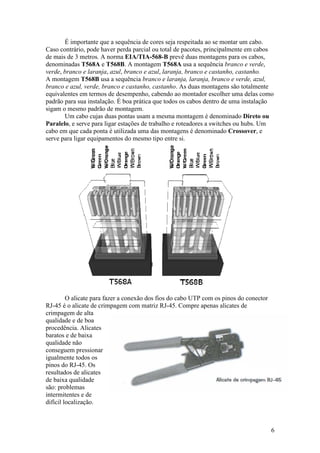

É importante que a sequência de cores seja respeitada ao se montar um cabo.
Caso contrário, pode haver perda parcial ou total de pacotes, principalmente em cabos
de mais de 3 metros. A norma EIA/TIA-568-B prevê duas montagens para os cabos,
denominadas T568A e T568B. A montagem T568A usa a sequência branco e verde,
verde, branco e laranja, azul, branco e azul, laranja, branco e castanho, castanho.
A montagem T568B usa a sequência branco e laranja, laranja, branco e verde, azul,
branco e azul, verde, branco e castanho, castanho. As duas montagens são totalmente
equivalentes em termos de desempenho, cabendo ao montador escolher uma delas como
padrão para sua instalação. É boa prática que todos os cabos dentro de uma instalação
sigam o mesmo padrão de montagem.
       Um cabo cujas duas pontas usam a mesma montagem é denominado Direto ou
Paralelo, e serve para ligar estações de trabalho e roteadores a switches ou hubs. Um
cabo em que cada ponta é utilizada uma das montagens é denominado Crossover, e
serve para ligar equipamentos do mesmo tipo entre si.




         O alicate para fazer a conexão dos fios do cabo UTP com os pinos do conector
RJ-45 é o alicate de crimpagem com matriz RJ-45. Compre apenas alicates de
crimpagem de alta
qualidade e de boa
procedência. Alicates
baratos e de baixa
qualidade não
conseguem pressionar
igualmente todos os
pinos do RJ-45. Os
resultados de alicates
de baixa qualidade
são: problemas
intermitentes e de
difícil localização.



                                                                                        6

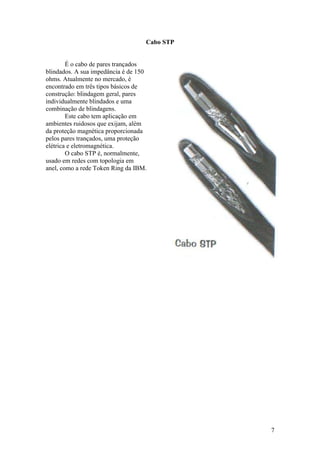

Cabo STP


        É o cabo de pares trançados
blindados. A sua impedância é de 150
ohms. Atualmente no mercado, é
encontrado em três tipos básicos de
construção: blindagem geral, pares
individualmente blindados e uma
combinação de blindagens.
        Este cabo tem aplicação em
ambientes ruidosos que exijam, além
da proteção magnética proporcionada
pelos pares trançados, uma proteção
elétrica e eletromagnética.
        O cabo STP é, normalmente,
usado em redes com topologia em
anel, como a rede Token Ring da IBM.




                                              7

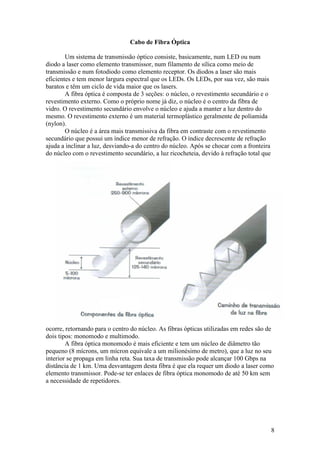

Cabo de Fibra Óptica

        Um sistema de transmissão óptico consiste, basicamente, num LED ou num
diodo a laser como elemento transmissor, num filamento de sílica como meio de
transmissão e num fotodiodo como elemento receptor. Os diodos a laser são mais
eficientes e tem menor largura espectral que os LEDs. Os LEDs, por sua vez, são mais
baratos e têm um ciclo de vida maior que os lasers.
        A fibra óptica é composta de 3 seções: o núcleo, o revestimento secundário e o
revestimento externo. Como o próprio nome já diz, o núcleo é o centro da fibra de
vidro. O revestimento secundário envolve o núcleo e ajuda a manter a luz dentro do
mesmo. O revestimento externo é um material termoplástico geralmente de poliamida
(nylon).
        O núcleo é a área mais transmissiva da fibra em contraste com o revestimento
secundário que possui um índice menor de refração. O índice decrescente de refração
ajuda a inclinar a luz, desviando-a do centro do núcleo. Após se chocar com a fronteira
do núcleo com o revestimento secundário, a luz ricocheteia, devido à refração total que




ocorre, retornando para o centro do núcleo. As fibras ópticas utilizadas em redes são de
dois tipos: monomodo e multimodo.
        A fibra óptica monomodo é mais eficiente e tem um núcleo de diâmetro tão
pequeno (8 mícrons, um mícron equivale a um milionésimo de metro), que a luz no seu
interior se propaga em linha reta. Sua taxa de transmissão pode alcançar 100 Gbps na
distância de 1 km. Uma desvantagem desta fibra é que ela requer um diodo a laser como
elemento transmissor. Pode-se ter enlaces de fibra óptica monomodo de até 50 km sem
a necessidade de repetidores.




                                                                                          8

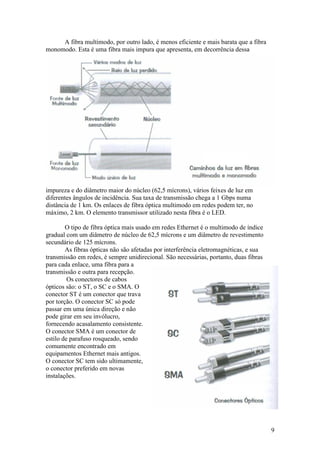

A fibra multimodo, por outro lado, é menos eficiente e mais barata que a fibra
monomodo. Esta é uma fibra mais impura que apresenta, em decorrência dessa




impureza e do diâmetro maior do núcleo (62,5 mícrons), vários feixes de luz em
diferentes ângulos de incidência. Sua taxa de transmissão chega a 1 Gbps numa
distância de 1 km. Os enlaces de fibra óptica multimodo em redes podem ter, no
máximo, 2 km. O elemento transmissor utilizado nesta fibra é o LED.

        O tipo de fibra óptica mais usado em redes Ethernet é o multimodo de índice
gradual com um diâmetro de núcleo de 62,5 mícrons e um diâmetro de revestimento
secundário de 125 mícrons.
        As fibras ópticas não são afetadas por interferência eletromagnéticas, e sua
transmissão em redes, é sempre unidirecional. São necessárias, portanto, duas fibras
para cada enlace, uma fibra para a
transmissão e outra para recepção.
         Os conectores de cabos
ópticos são: o ST, o SC e o SMA. O
conector ST é um conector que trava
por torção. O conector SC só pode
passar em uma única direção e não
pode girar em seu invólucro,
fornecendo acasalamento consistente.
O conector SMA é um conector de
estilo de parafuso rosqueado, sendo
comumente encontrado em
equipamentos Ethernet mais antigos.
O conector SC tem sido ultimamente,
o conector preferido em novas
instalações.
