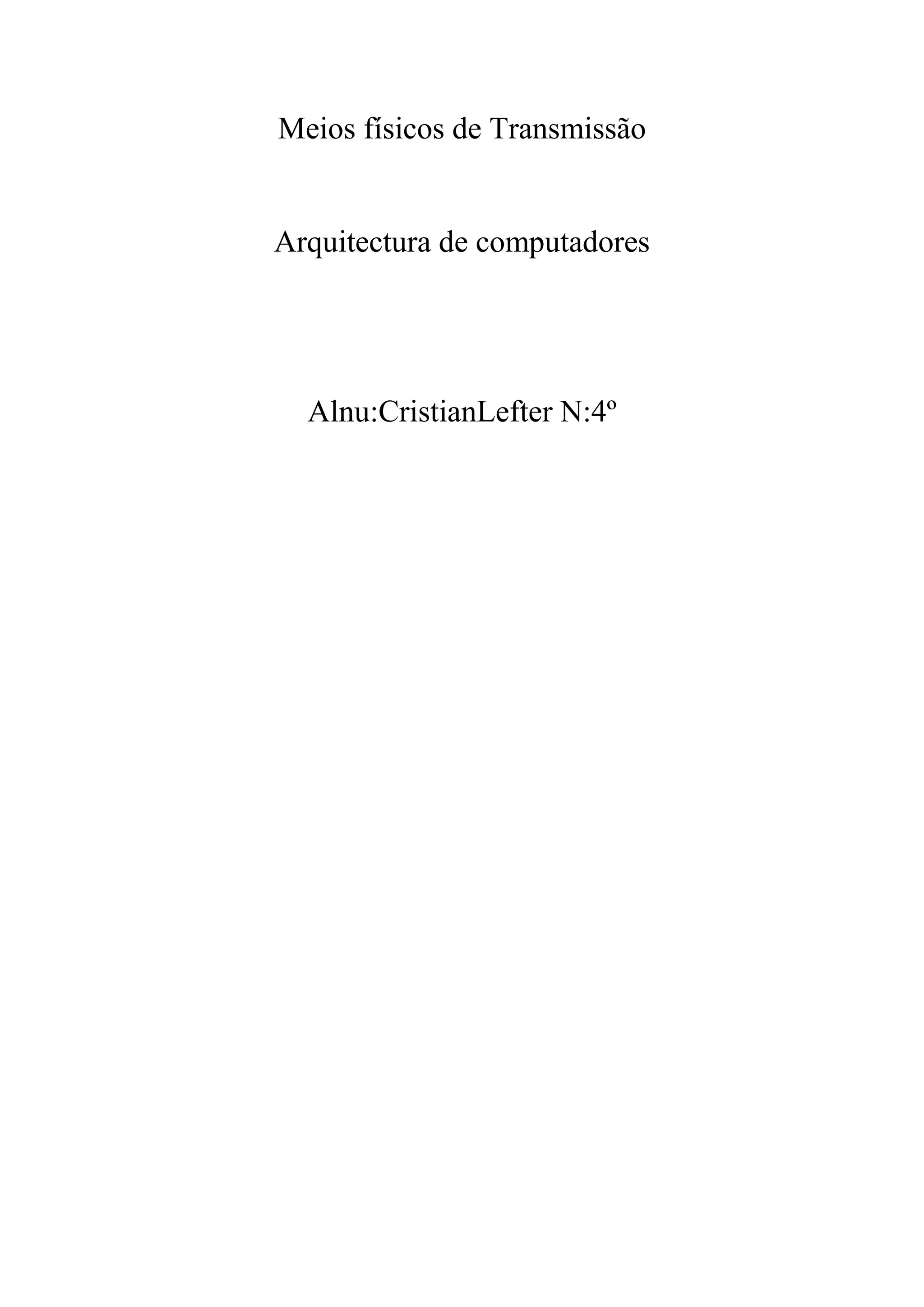

1. Meios físicos de Transmissão
Arquitectura de computadores
Alnu:CristianLefter N:4º

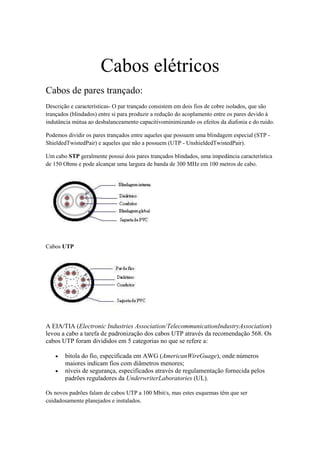

2. Cabos elétricos
Cabos de pares trançado:
Descrição e características- O par trançado consistem em dois fios de cobre isolados, que são
trançados (blindados) entre si para produzir a redução do acoplamento entre os pares devido à
indutância mútua ao desbalanceamento capacitivominimizando os efeitos da diafonia e do ruido.
Podemos dividir os pares trançados entre aqueles que possuem uma blindagem especial (STP -
ShieldedTwistedPair) e aqueles que não a possuem (UTP - UnshieldedTwistedPair).
Um cabo STP geralmente possui dois pares trançados blindados, uma impedância característica
de 150 Ohms e pode alcançar uma largura de banda de 300 MHz em 100 metros de cabo.
Cabos UTP
A EIA/TIA (Electronic Industries Association/TelecommunicationIndustryAssociation)
levou a cabo a tarefa de padronização dos cabos UTP através da recomendação 568. Os
cabos UTP foram divididos em 5 categorias no que se refere a:
bitola do fio, especificada em AWG (AmericanWireGuage), onde números
maiores indicam fios com diâmetros menores;
níveis de segurança, especificados através de regulamentação fornecida pelos
padrões reguladores da UnderwriterLaboratories (UL).
Os novos padrões falam de cabos UTP a 100 Mbit/s, mas estes esquemas têm que ser
cuidadosamente planejados e instalados.

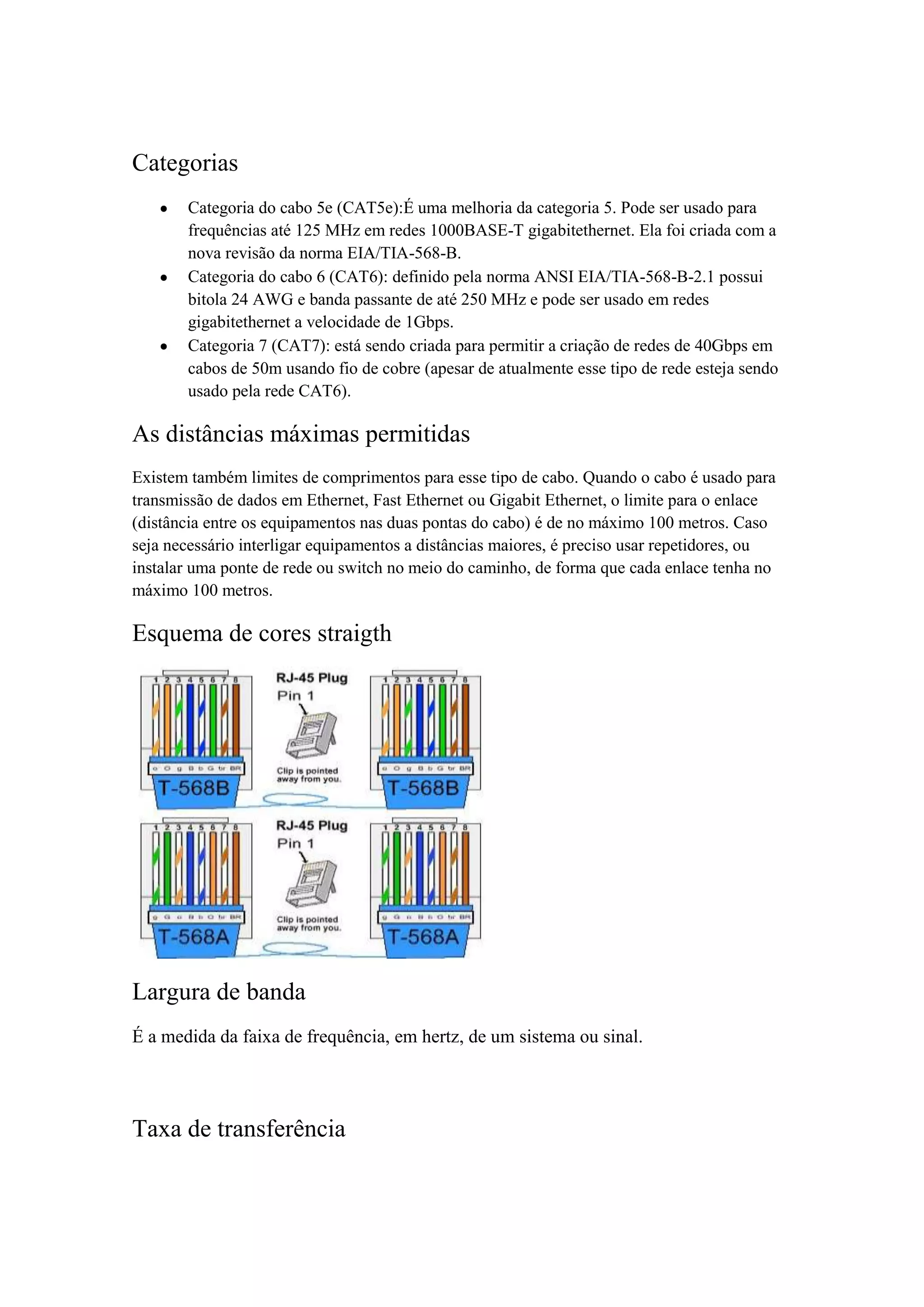

3. Categorias
Categoria do cabo 5e (CAT5e):É uma melhoria da categoria 5. Pode ser usado para
frequências até 125 MHz em redes 1000BASE-T gigabitethernet. Ela foi criada com a
nova revisão da norma EIA/TIA-568-B.
Categoria do cabo 6 (CAT6): definido pela norma ANSI EIA/TIA-568-B-2.1 possui
bitola 24 AWG e banda passante de até 250 MHz e pode ser usado em redes
gigabitethernet a velocidade de 1Gbps.
Categoria 7 (CAT7): está sendo criada para permitir a criação de redes de 40Gbps em
cabos de 50m usando fio de cobre (apesar de atualmente esse tipo de rede esteja sendo
usado pela rede CAT6).
As distâncias máximas permitidas
Existem também limites de comprimentos para esse tipo de cabo. Quando o cabo é usado para
transmissão de dados em Ethernet, Fast Ethernet ou Gigabit Ethernet, o limite para o enlace
(distância entre os equipamentos nas duas pontas do cabo) é de no máximo 100 metros. Caso
seja necessário interligar equipamentos a distâncias maiores, é preciso usar repetidores, ou
instalar uma ponte de rede ou switch no meio do caminho, de forma que cada enlace tenha no
máximo 100 metros.
Esquema de cores straigth
Largura de banda
É a medida da faixa de frequência, em hertz, de um sistema ou sinal.
Taxa de transferência

4.  Largura de banda é definida como a quantidade de informações que flui através
da conexão de rede durante de um certo período de tempo.
Vantagens:
Preço. Mesma com a obrigação da utilização de outros equipamentos na rede, a
relação custo beneficia se torna positiva.
Flexibilidade. Como ele é bastante flexível, ele pode ser facilmente passado por
dentro de condutes embutidos em paredes.
Facilidade. A facilidade com que se pode adquirir os cabos, pois em qualquer
loja de informática existe esse cabo para venda, ou até mesmo para o próprio
usuário confeccionar os cabos.
Velocidade. Atualmente esse cabo trabalha com uma taxa de transferência de
100 Mbps.
Desvantagens:
Comprimento. Sua principal desvantagem é o limite de comprimento do cabo
que é de aproximadamente 100 por trecho.
Interferência. A sua baixa imunidade à interferência eletromagnética, sendo fator
preocupante em ambientes industriais.
Cabos coaxiais:
O cabo coaxial é um tipo de cabo condutor usado para transmitir sinais. Este tipo de
cabo é constituído por diversas camadas concêntricas de condutores e isolantes, daí o
nome coaxial.
O cabo coaxial é constituído por um fio de cobre condutor revestido por um material
isolante e rodeado duma blindagem. Este meio permite transmissões até frequências
muito elevadas e isto para longas distâncias.
Características do cabo coaxial fino:
Utiliza a especificação RG-58 A/U
Cada segmento da rede pode ter, no máximo, 185 metros
Cada segmento pode ter, no máximo, 30 nós
Distância mínima de 0,5 m entre cada nó da rede
Utilizado com conector BNC

5. Características do cabo coaxial grosso:
Especificação RG-213 A/U
Cada segmento de rede pode ter, no máximo, 500 metros
Cada segmento de rede pode ter, no máximo, 100 nós
Distância mínima de 2,5 m entre cada nós da rede
Utilizado com transceiver
Largura de banda:
Os cabos coaxiais modernos têm uma largura de banda próxima de 1Ghz.
Tipos de conectores:
Conectores quot;Oquot; Crimp e HexCrimp, respectivamente Coaxial Grosso (10base5): Esse
tipo de cabo coaxial é pouco utilizado. É também chamado quot;ThickEthernetquot; ou
10base5.
Vantagens:
Fácil instalação
Barato
Desvantagens:
Mau contacto
Difícil manipulação
Lento para muitos micros
Em geral utilizado em topologia linear

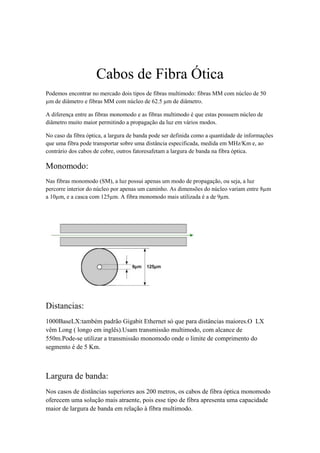

6. Cabos de Fibra Ótica
Podemos encontrar no mercado dois tipos de fibras multimodo: fibras MM com núcleo de 50
µm de diâmetro e fibras MM com núcleo de 62.5 µm de diâmetro.
A diferença entre as fibras monomodo e as fibras multimodo é que estas possuem núcleo de
diâmetro muito maior permitindo a propagação da luz em vários modos.
No caso da fibra óptica, a largura de banda pode ser definida como a quantidade de informações
que uma fibra pode transportar sobre uma distância especificada, medida em MHz/Km e, ao
contrário dos cabos de cobre, outros fatoresafetam a largura de banda na fibra óptica.
Monomodo:
Nas fibras monomodo (SM), a luz possui apenas um modo de propagação, ou seja, a luz
percorre interior do núcleo por apenas um caminho. As dimensões do núcleo variam entre 8µm
a 10µm, e a casca com 125µm. A fibra monomodo mais utilizada é a de 9µm.
Distancias:
1000BaseLX:também padrão Gigabit Ethernet só que para distâncias maiores.O LX
vêm Long ( longo em inglês).Usam transmissão multimodo, com alcance de
550m.Pode-se utilizar a transmissão monomodo onde o limite de comprimento do
segmento é de 5 Km.
Largura de banda:
Nos casos de distâncias superiores aos 200 metros, os cabos de fibra óptica monomodo
oferecem uma solução mais atraente, pois esse tipo de fibra apresenta uma capacidade
maior de largura de banda em relação à fibra multimodo.

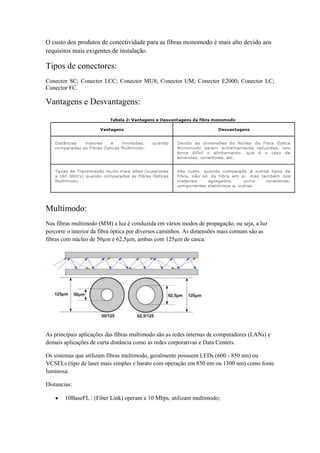

7. O custo dos produtos de conectividade para as fibras monomodo é mais alto devido aos
requisitos mais exigentes de instalação.
Tipos de conectores:
Conector SC; Conector LCC; Conector MU8; Conector UM; Conector E2000; Conector LC;
Conector FC.
Vantagens e Desvantagens:
Multimodo:
Nas fibras multimodo (MM) a luz é conduzida em vários modos de propagação, ou seja, a luz
percorre o interior da fibra óptica por diversos caminhos. As dimensões mais comuns são as
fibras com núcleo de 50µm e 62,5µm, ambas com 125µm de casca.
As principais aplicações das fibras multimodo são as redes internas de computadores (LANs) e
demais aplicações de curta distância como as redes corporativas e Data Centers.
Os sistemas que utilizam fibras multimodo, geralmente possuem LEDs (600 - 850 nm) ou
VCSELs (tipo de laser mais simples e barato com operação em 850 nm ou 1300 nm) como fonte
luminosa.
Distancias:
10BaseFL : (Fiber Link) operam a 10 Mbps, utilizam multímodo;

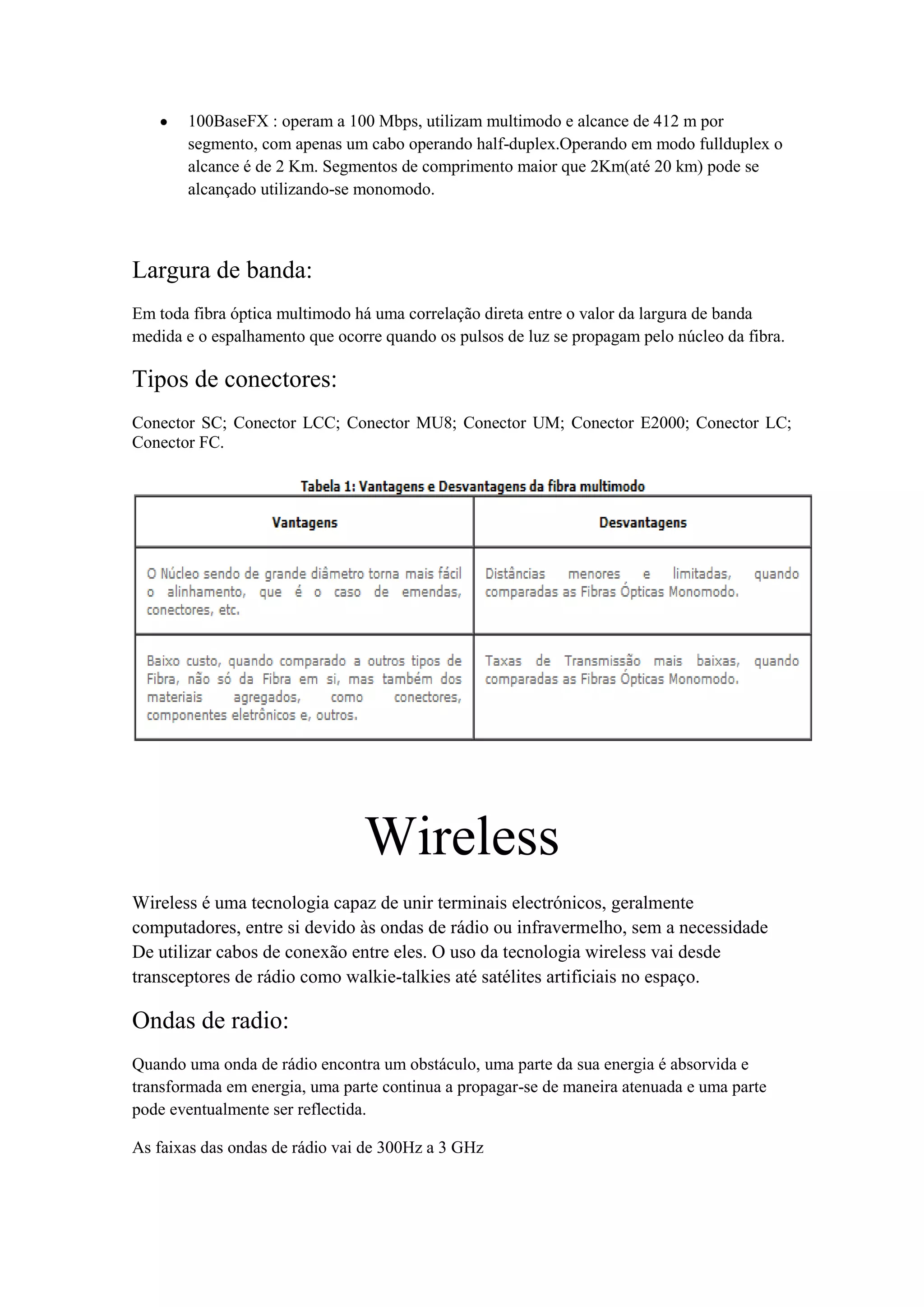

8. 100BaseFX : operam a 100 Mbps, utilizam multimodo e alcance de 412 m por
segmento, com apenas um cabo operando half-duplex.Operando em modo fullduplex o
alcance é de 2 Km. Segmentos de comprimento maior que 2Km(até 20 km) pode se
alcançado utilizando-se monomodo.
Largura de banda:
Em toda fibra óptica multimodo há uma correlação direta entre o valor da largura de banda
medida e o espalhamento que ocorre quando os pulsos de luz se propagam pelo núcleo da fibra.
Tipos de conectores:
Conector SC; Conector LCC; Conector MU8; Conector UM; Conector E2000; Conector LC;
Conector FC.
Wireless
Wireless é uma tecnologia capaz de unir terminais electrónicos, geralmente
computadores, entre si devido às ondas de rádio ou infravermelho, sem a necessidade
De utilizar cabos de conexão entre eles. O uso da tecnologia wireless vai desde
transceptores de rádio como walkie-talkies até satélites artificiais no espaço.
Ondas de radio:
Quando uma onda de rádio encontra um obstáculo, uma parte da sua energia é absorvida e
transformada em energia, uma parte continua a propagar-se de maneira atenuada e uma parte
pode eventualmente ser reflectida.
As faixas das ondas de rádio vai de 300Hz a 3 GHz

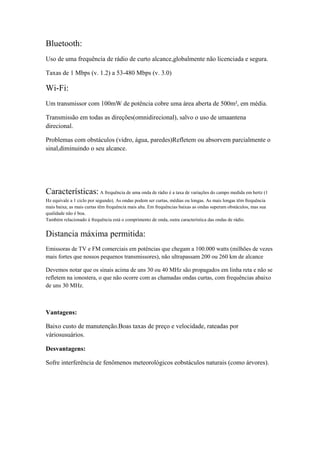

9. Bluetooth:
Uso de uma frequência de rádio de curto alcance,globalmente não licenciada e segura.
Taxas de 1 Mbps (v. 1.2) a 53-480 Mbps (v. 3.0)
Wi-Fi:
Um transmissor com 100mW de potência cobre uma área aberta de 500m², em média.
Transmissão em todas as direções(omnidirecional), salvo o uso de umaantena
direcional.
Problemas com obstáculos (vidro, água, paredes)Refletem ou absorvem parcialmente o
sinal,diminuindo o seu alcance.
Características: A frequência de uma onda de rádio é a taxa de variações do campo medida em hertz (1
Hz equivale a 1 ciclo por segundo). As ondas podem ser curtas, médias ou longas. As mais longas têm frequência
mais baixa; as mais curtas têm frequência mais alta. Em frequências baixas as ondas superam obstáculos, mas sua
qualidade não é boa.
Também relacionado à frequência está o comprimento de onda, outra característica das ondas de rádio.
Distancia máxima permitida:
Emissoras de TV e FM comerciais em potências que chegam a 100.000 watts (milhões de vezes
mais fortes que nossos pequenos transmissores), não ultrapassam 200 ou 260 km de alcance
Devemos notar que os sinais acima de uns 30 ou 40 MHz são propagados em linha reta e não se
refletem na ionostera, o que não ocorre com as chamadas ondas curtas, com frequências abaixo
de uns 30 MHz.
Vantagens:
Baixo custo de manutenção.Boas taxas de preço e velocidade, rateadas por
váriosusuários.
Desvantagens:
Sofre interferência de fenômenos meteorológicos eobstáculos naturais (como árvores).

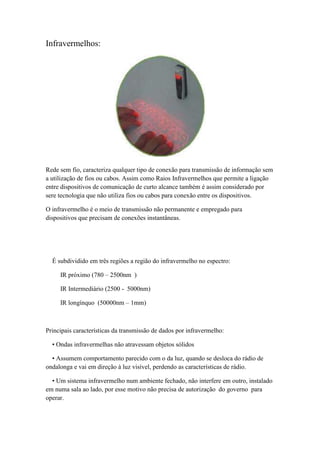

10. Infravermelhos:
Rede sem fio, caracteriza qualquer tipo de conexão para transmissão de informação sem
a utilização de fios ou cabos. Assim como Raios Infravermelhos que permite a ligação
entre dispositivos de comunicação de curto alcance também é assim considerado por
sere tecnologia que não utiliza fios ou cabos para conexão entre os dispositivos.
O infravermelho é o meio de transmissão não permanente e empregado para
dispositivos que precisam de conexões instantâneas.
É subdividido em três regiões a região do infravermelho no espectro:
IR próximo (780 – 2500nm )
IR Intermediário (2500 - 5000nm)
IR longínquo (50000nm – 1mm)
Principais características da transmissão de dados por infravermelho:
• Ondas infravermelhas não atravessam objetos sólidos
• Assumem comportamento parecido com o da luz, quando se desloca do rádio de
ondalonga e vai em direção à luz visível, perdendo as características de rádio.
• Um sistema infravermelho num ambiente fechado, não interfere em outro, instalado
em numa sala ao lado, por esse motivo não precisa de autorização do governo para
operar.

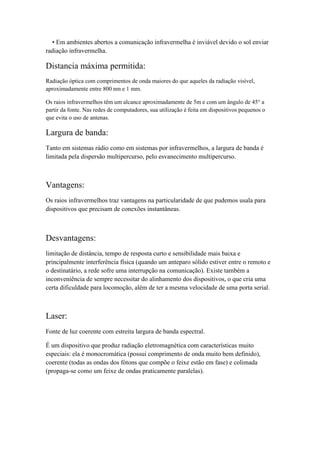

11. • Em ambientes abertos a comunicação infravermelha é inviável devido o sol enviar
radiação infravermelha.
Distancia máxima permitida:
Radiação óptica com comprimentos de onda maiores do que aqueles da radiação visível,
aproximadamente entre 800 nm e 1 mm.
Os raios infravermelhos têm um alcance aproximadamente de 5m e com um ângulo de 45° a
partir da fonte. Nas redes de computadores, sua utilização é feita em dispositivos pequenos o
que evita o uso de antenas.
Largura de banda:
Tanto em sistemas rádio como em sistemas por infravermelhos, a largura de banda é
limitada pela dispersão multipercurso, pelo esvanecimento multipercurso.
Vantagens:
Os raios infravermelhos traz vantagens na particularidade de que pudemos usala para
dispositivos que precisam de conexões instantâneas.
Desvantagens:
limitação de distância, tempo de resposta curto e sensibilidade mais baixa e
principalmente interferência física (quando um anteparo sólido estiver entre o remoto e
o destinatário, a rede sofre uma interrupção na comunicação). Existe também a
inconveniência de sempre necessitar do alinhamento dos dispositivos, o que cria uma
certa dificuldade para locomoção, além de ter a mesma velocidade de uma porta serial.
Laser:
Fonte de luz coerente com estreita largura de banda espectral.
É um dispositivo que produz radiação eletromagnética com características muito
especiais: ela é monocromática (possui comprimento de onda muito bem definido),
coerente (todas as ondas dos fótons que compõe o feixe estão em fase) e colimada
(propaga-se como um feixe de ondas praticamente paralelas).

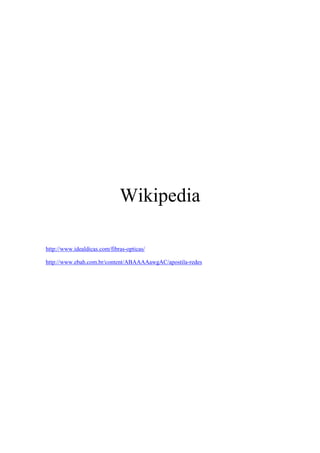

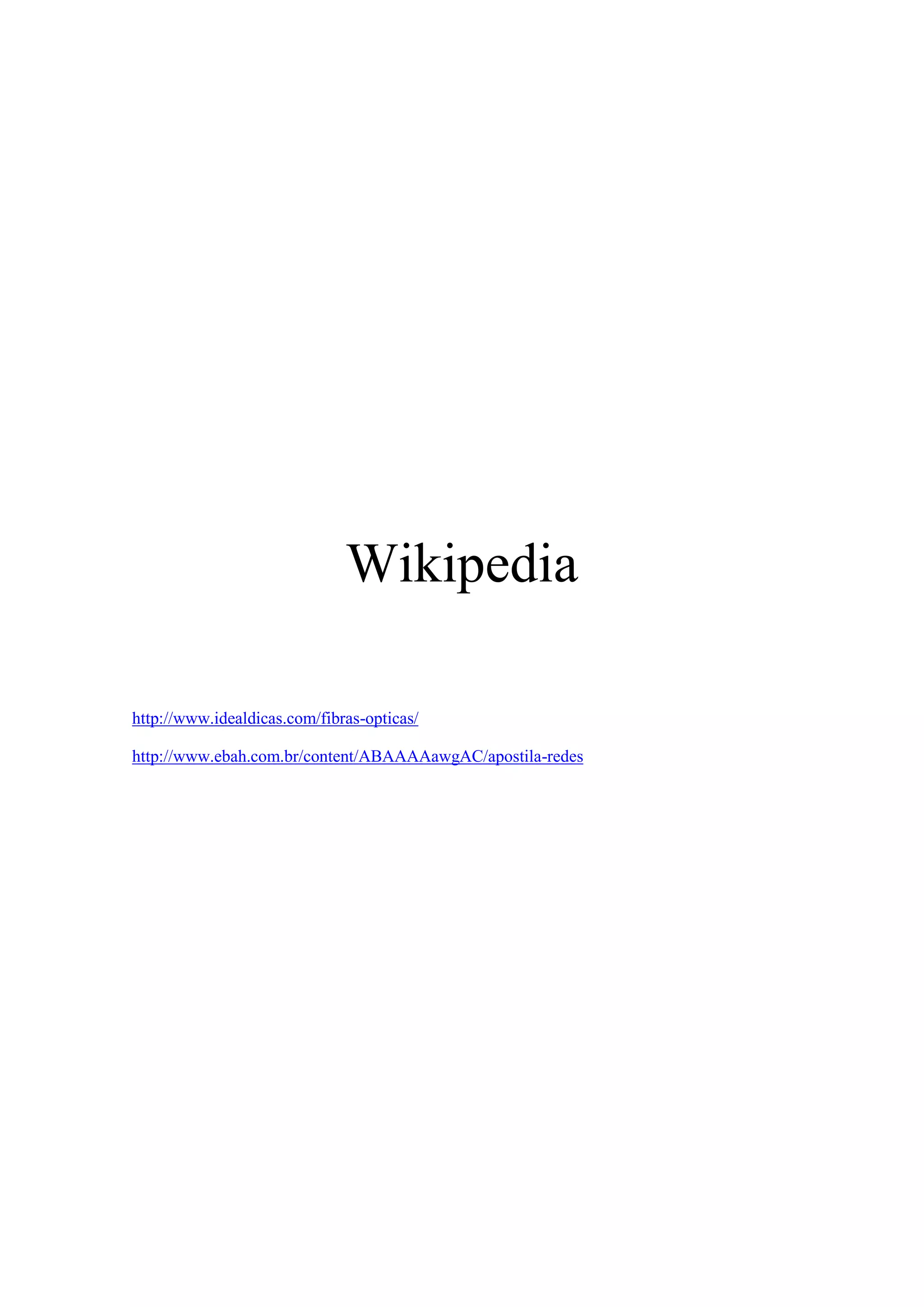

12. Wikipedia
