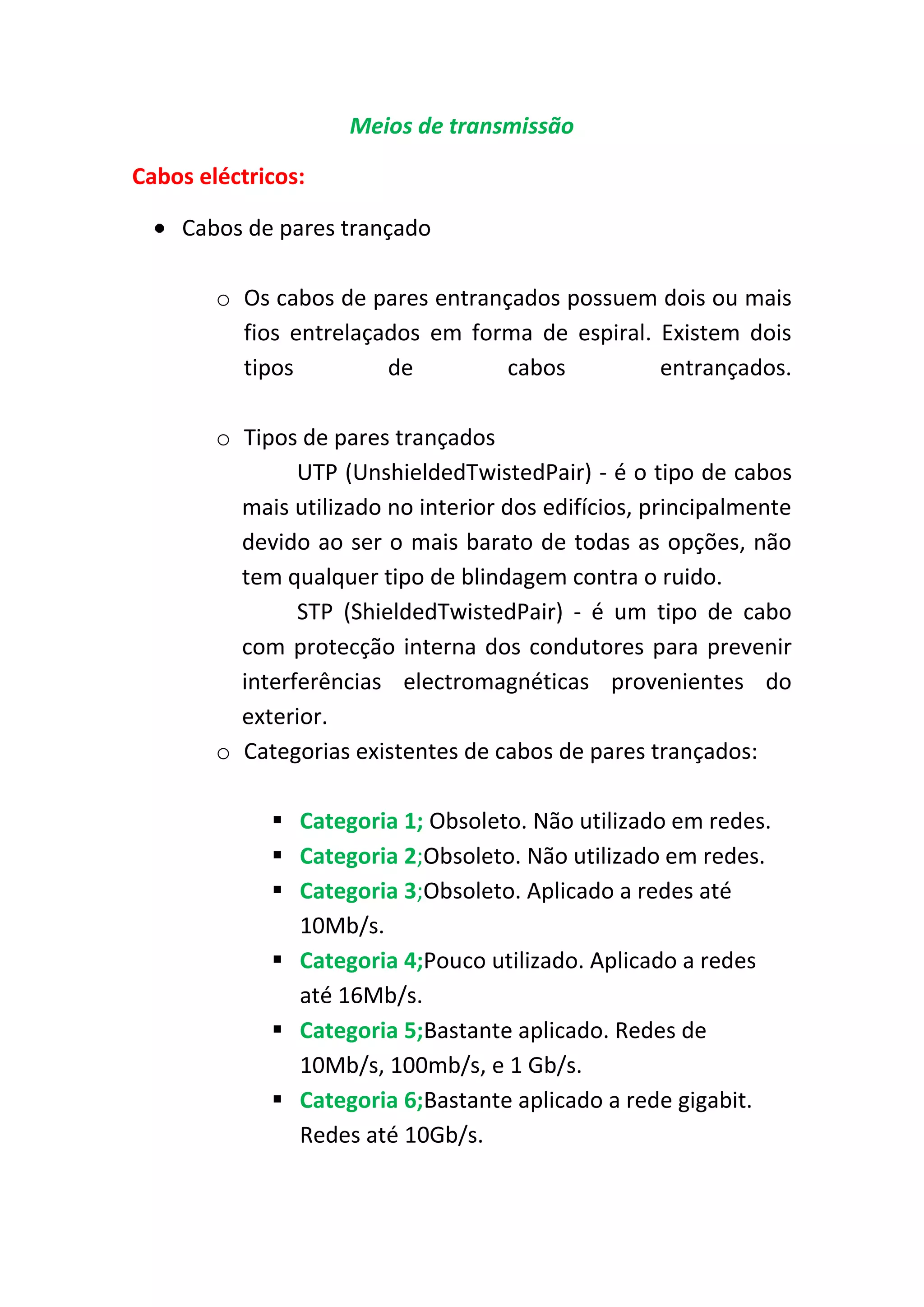

1. Meios de transmissão
Cabos eléctricos:
Cabos de pares trançado
o Os cabos de pares entrançados possuem dois ou mais
fios entrelaçados em forma de espiral. Existem dois
tipos de cabos entrançados.
o Tipos de pares trançados
UTP (UnshieldedTwistedPair) - é o tipo de cabos
mais utilizado no interior dos edifícios, principalmente
devido ao ser o mais barato de todas as opções, não
tem qualquer tipo de blindagem contra o ruido.
STP (ShieldedTwistedPair) - é um tipo de cabo
com protecção interna dos condutores para prevenir
interferências electromagnéticas provenientes do
exterior.
o Categorias existentes de cabos de pares trançados:
 Categoria 1; Obsoleto. Não utilizado em redes.
 Categoria 2;Obsoleto. Não utilizado em redes.
 Categoria 3;Obsoleto. Aplicado a redes até
10Mb/s.
 Categoria 4;Pouco utilizado. Aplicado a redes
até 16Mb/s.
 Categoria 5;Bastante aplicado. Redes de
10Mb/s, 100mb/s, e 1 Gb/s.
 Categoria 6;Bastante aplicado a rede gigabit.
Redes até 10Gb/s.

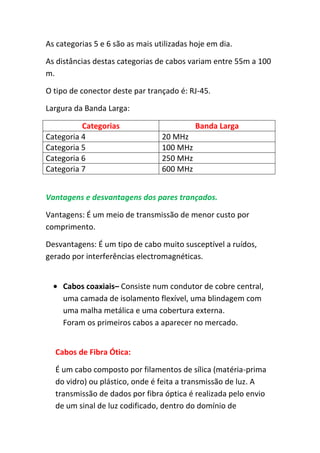

2. As categorias 5 e 6 são as mais utilizadas hoje em dia.
As distâncias destas categorias de cabos variam entre 55m a 100
m.
O tipo de conector deste par trançado é: RJ-45.
Largura da Banda Larga:
Categorias Banda Larga
Categoria 4 20 MHz
Categoria 5 100 MHz
Categoria 6 250 MHz
Categoria 7 600 MHz
Vantagens e desvantagens dos pares trançados.
Vantagens: É um meio de transmissão de menor custo por
comprimento.
Desvantagens: É um tipo de cabo muito susceptível a ruídos,
gerado por interferências electromagnéticas.
Cabos coaxiais– Consiste num condutor de cobre central,
uma camada de isolamento flexível, uma blindagem com
uma malha metálica e uma cobertura externa.
Foram os primeiros cabos a aparecer no mercado.
Cabos de Fibra Ótica:
É um cabo composto por filamentos de sílica (matéria-prima
do vidro) ou plástico, onde é feita a transmissão de luz. A
transmissão de dados por fibra óptica é realizada pelo envio
de um sinal de luz codificado, dentro do domínio de

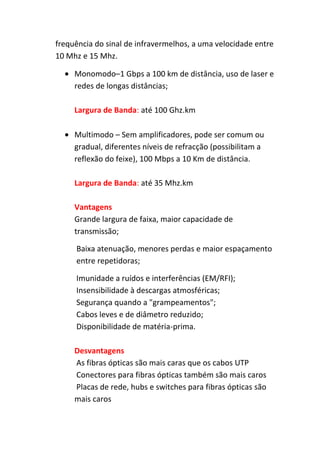

3. frequência do sinal de infravermelhos, a uma velocidade entre
10 Mhz e 15 Mhz.
Monomodo–1 Gbps a 100 km de distância, uso de laser e
redes de longas distâncias;
Largura de Banda: até 100 Ghz.km
Multimodo – Sem amplificadores, pode ser comum ou
gradual, diferentes níveis de refracção (possibilitam a
reflexão do feixe), 100 Mbps a 10 Km de distância.
Largura de Banda: até 35 Mhz.km
Vantagens
Grande largura de faixa, maior capacidade de
transmissão;
Baixa atenuação, menores perdas e maior espaçamento
entre repetidoras;
Imunidade a ruídos e interferências (EM/RFI);
Insensibilidade à descargas atmosféricas;
Segurança quando a "grampeamentos";
Cabos leves e de diâmetro reduzido;
Disponibilidade de matéria-prima.
Desvantagens
As fibras ópticas são mais caras que os cabos UTP
Conectores para fibras ópticas também são mais caros
Placas de rede, hubs e switches para fibras ópticas são
mais caros

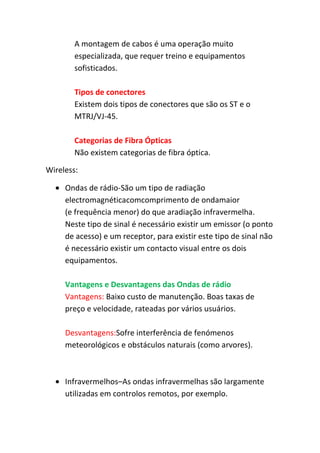

4. A montagem de cabos é uma operação muito
especializada, que requer treino e equipamentos
sofisticados.
Tipos de conectores
Existem dois tipos de conectores que são os ST e o
MTRJ/VJ-45.
Categorias de Fibra Ópticas
Não existem categorias de fibra óptica.
Wireless:
Ondas de rádio-São um tipo de radiação
electromagnéticacomcomprimento de ondamaior
(e frequência menor) do que aradiação infravermelha.
Neste tipo de sinal é necessário existir um emissor (o ponto
de acesso) e um receptor, para existir este tipo de sinal não
é necessário existir um contacto visual entre os dois
equipamentos.
Vantagens e Desvantagens das Ondas de rádio
Vantagens: Baixo custo de manutenção. Boas taxas de
preço e velocidade, rateadas por vários usuários.
Desvantagens:Sofre interferência de fenómenos
meteorológicos e obstáculos naturais (como arvores).
Infravermelhos–As ondas infravermelhas são largamente
utilizadas em controlos remotos, por exemplo.

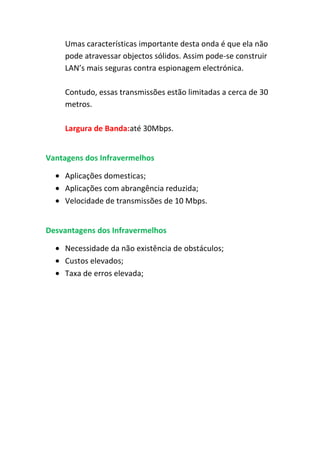

5. Umas características importante desta onda é que ela não
pode atravessar objectos sólidos. Assim pode-se construir
LAN’s mais seguras contra espionagem electrónica.
Contudo, essas transmissões estão limitadas a cerca de 30
metros.
Largura de Banda:até 30Mbps.
Vantagens dos Infravermelhos
Aplicações domesticas;
Aplicações com abrangência reduzida;
Velocidade de transmissões de 10 Mbps.
Desvantagens dos Infravermelhos
Necessidade da não existência de obstáculos;
Custos elevados;
Taxa de erros elevada;
