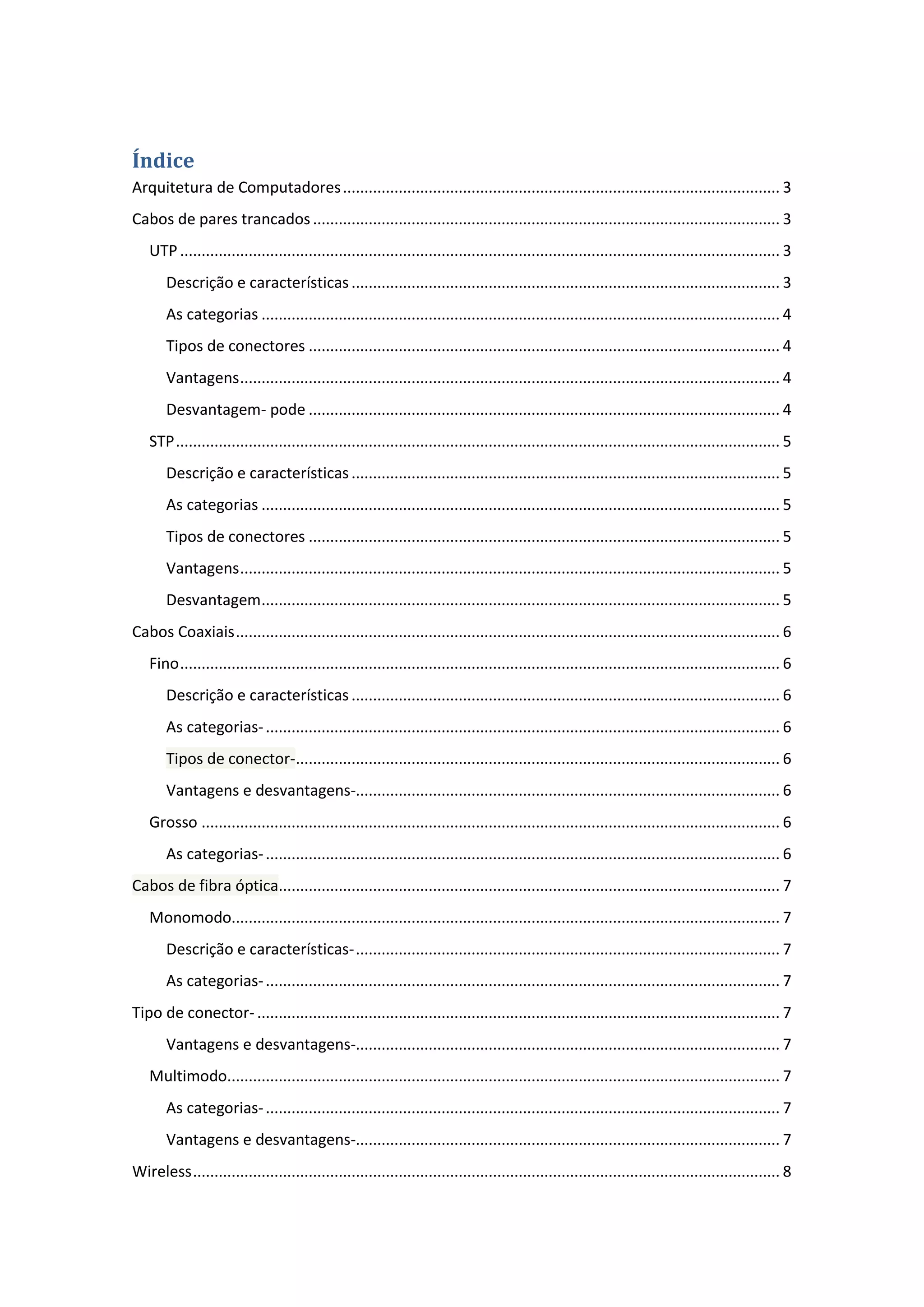

1. Índice
Arquitetura de Computadores ...................................................................................................... 3
Cabos de pares trancados ............................................................................................................. 3
UTP ............................................................................................................................................ 3
Descrição e características .................................................................................................... 3
As categorias ......................................................................................................................... 4
Tipos de conectores .............................................................................................................. 4
Vantagens .............................................................................................................................. 4
Desvantagem- pode .............................................................................................................. 4
STP ............................................................................................................................................. 5
Descrição e características .................................................................................................... 5
As categorias ......................................................................................................................... 5
Tipos de conectores .............................................................................................................. 5
Vantagens .............................................................................................................................. 5
Desvantagem......................................................................................................................... 5
Cabos Coaxiais ............................................................................................................................... 6
Fino ............................................................................................................................................ 6
Descrição e características .................................................................................................... 6
As categorias- ........................................................................................................................ 6
Tipos de conector-................................................................................................................. 6
Vantagens e desvantagens-................................................................................................... 6
Grosso ....................................................................................................................................... 6
As categorias- ........................................................................................................................ 6
Cabos de fibra óptica..................................................................................................................... 7
Monomodo................................................................................................................................ 7
Descrição e características- ................................................................................................... 7
As categorias- ........................................................................................................................ 7
Tipo de conector- .......................................................................................................................... 7
Vantagens e desvantagens-................................................................................................... 7
Multimodo................................................................................................................................. 7
As categorias- ........................................................................................................................ 7
Vantagens e desvantagens-................................................................................................... 7
Wireless ......................................................................................................................................... 8

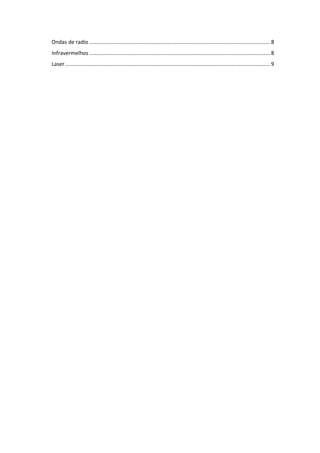

2. Ondas de radio .......................................................................................................................... 8
Infravermelhos .......................................................................................................................... 8
Laser .......................................................................................................................................... 9

3. Arquitetura de Computadores
David, nº6 11ºGI
Tarefa:

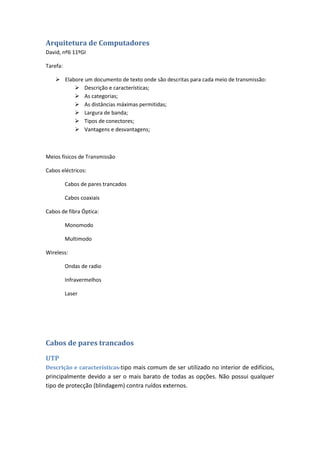

 Elabore um documento de texto onde são descritas para cada meio de transmissão:
 Descrição e características;
 As categorias;
 As distâncias máximas permitidas;
 Largura de banda;
 Tipos de conectores;
 Vantagens e desvantagens;
Meios físicos de Transmissão
Cabos eléctricos:
Cabos de pares trancados
Cabos coaxiais
Cabos de fibra Óptica:
Monomodo
Multimodo
Wireless:
Ondas de radio
Infravermelhos
Laser
Cabos de pares trancados
UTP
Descrição e características-tipo mais comum de ser utilizado no interior de edifícios,
principalmente devido a ser o mais barato de todas as opções. Não possui qualquer
tipo de protecção (blindagem) contra ruídos externos.

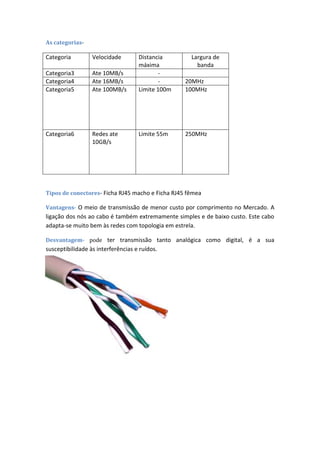

4. As categorias-
Categoria Velocidade Distancia Largura de
máxima banda
Categoria3 Ate 10MB/s -
Categoria4 Ate 16MB/s - 20MHz
Categoria5 Ate 100MB/s Limite 100m 100MHz
Categoria6 Redes ate Limite 55m 250MHz
10GB/s
Tipos de conectores- Ficha RJ45 macho e Ficha RJ45 fêmea
Vantagens- O meio de transmissão de menor custo por comprimento no Mercado. A
ligação dos nós ao cabo é também extremamente simples e de baixo custo. Este cabo
adapta-se muito bem às redes com topologia em estrela.
Desvantagem- pode ter transmissão tanto analógica como digital, é a sua
susceptibilidade às interferências e ruídos.

5. STP
Descrição e características-Cabo com protecção interna dos condutores para prevenir
interferências electromagnéticas provenientes do exterior. Atenção, este cabos apenas
permitem o bloqueio de interferências electromagnéticas externas se de ambos os
lados do cabo, a ligação à terra for igual, isto é, se tiver adaptada da mesma forma à
corrente que flui na protecção, e se esta se tornar um espelho da corrente que flui nos
pares trancados. Apenas desta forma existe um cancelamento entre as duas correntes.
As categorias-
Categoria Velocidade Distancia Largura de
máxima banda
Categoria3 Ate 10MB/s -
Categoria4 Ate 16MB/s - 20MHz
Categoria5 Ate 100MB/s Limite 100m 100MHz
Categoria6 Redes ate Limite 55m 250MHz
10GB/s
Categoria7 Redes de Limite 50m 600MHz
40GB/s
PS: A Categoria 7 só se aplica no cabo STP
Tipos de conectores– Ficha RJ45macho e Ficha RJ45 fêmea
Vantagens- o cabo STP tem blindagem o que fazpassar melhor o sinal sem haver
interferência coisa que o UTP não tem, atinge distâncias maior que o UTP.
Desvantagem-o cabo STP é mais caro que o caro UTP, mas menos propenso que o
UTP.

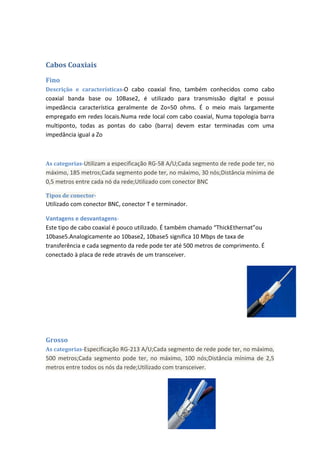

6. Cabos Coaxiais
Fino
Descrição e características-O cabo coaxial fino, também conhecidos como cabo
coaxial banda base ou 10Base2, é utilizado para transmissão digital e possui
impedância característica geralmente de Zo=50 ohms. É o meio mais largamente
empregado em redes locais.Numa rede local com cabo coaxial, Numa topologia barra
multiponto, todas as pontas do cabo (barra) devem estar terminadas com uma
impedância igual a Zo
As categorias-Utilizam a especificação RG-58 A/U;Cada segmento de rede pode ter, no
máximo, 185 metros;Cada segmento pode ter, no máximo, 30 nós;Distância mínima de
0,5 metros entre cada nó da rede;Utilizado com conector BNC
Tipos de conector-
Utilizado com conector BNC, conector T e terminador.
Vantagens e desvantagens-
Este tipo de cabo coaxial é pouco utilizado. É também chamado “ThickEthernat”ou
10base5.Analogicamente ao 10base2, 10base5 significa 10 Mbps de taxa de
transferência e cada segmento da rede pode ter até 500 metros de comprimento. É
conectado à placa de rede através de um transceiver.
Grosso
As categorias-Especificação RG-213 A/U;Cada segmento de rede pode ter, no máximo,
500 metros;Cada segmento pode ter, no máximo, 100 nós;Distância mínima de 2,5
metros entre todos os nós da rede;Utilizado com transceiver.

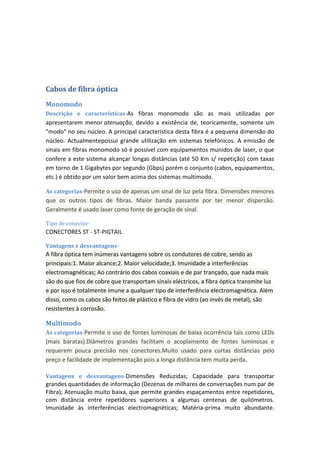

7. Cabos de fibra óptica
Monomodo
Descrição e características-As fibras monomodo são as mais utilizadas por
apresentarem menor atenuação, devido a existência de, teoricamente, somente um
"modo" no seu núcleo. A principal característica desta fibra é a pequena dimensão do
núcleo. Actualmentepossui grande utilização em sistemas telefónicos. A emissão de
sinais em fibras monomodo só é possível com equipamentos munidos de laser, o que
confere a este sistema alcançar longas distâncias (até 50 Km s/ repetição) com taxas
em torno de 1 Gigabytes por segundo (Gbps) porém o conjunto (cabos, equipamentos,
etc.) é obtido por um valor bem acima dos sistemas multimodo.
As categorias-Permite o uso de apenas um sinal de luz pela fibra. Dimensões menores
que os outros tipos de fibras. Maior banda passante por ter menor dispersão.
Geralmente é usado laser como fonte de geração de sinal.
Tipo de conector-
CONECTORES ST - ST-PIGTAIL
Vantagens e desvantagens-
A fibra óptica tem inúmeras vantagens sobre os condutores de cobre, sendo as
principais:1. Maior alcance;2. Maior velocidade;3. Imunidade a interferências
electromagnéticas; Ao contrário dos cabos coaxiais e de par trançado, que nada mais
são do que fios de cobre que transportam sinais eléctricos, a fibra óptica transmite luz
e por isso é totalmente imune a qualquer tipo de interferência electromagnética. Além
disso, como os cabos são feitos de plástico e fibra de vidro (ao invés de metal), são
resistentes à corrosão.
Multimodo
As categorias-Permite o uso de fontes luminosas de baixa ocorrência tais como LEDs
(mais baratas).Diâmetros grandes facilitam o acoplamento de fontes luminosas e
requerem pouca precisão nos conectores.Muito usado para curtas distâncias pelo
preço e facilidade de implementação pois a longa distância tem muita perda.
Vantagens e desvantagens-Dimensões Reduzidas; Capacidade para transportar
grandes quantidades de informação (Dezenas de milhares de conversações num par de
Fibra); Atenuação muito baixa, que permite grandes espaçamentos entre repetidores,
com distância entre repetidores superiores a algumas centenas de quilómetros.
Imunidade às interferências electromagnéticas; Matéria-prima muito abundante.

8. Custo ainda elevado de compra e manutenção; Fragilidade das fibras ópticas sem
encapsulamento; Dificuldade de conexões das fibras óticas; Acopladores tipo T com
perdas muito grandes; Impossibilidade de alimentação remota de repetidores; Falta de
padronização dos componentes ópticos. Custo ainda elevado de compra e
manutenção; Fragilidade das fibras ópticas sem encapsulamento; Dificuldade de
conexões das fibras ópticas; Acopladores tipo T com perdas muito grandes;
Impossibilidade de alimentação remota de repetidores; Falta de padronização dos
componentes ópticos.

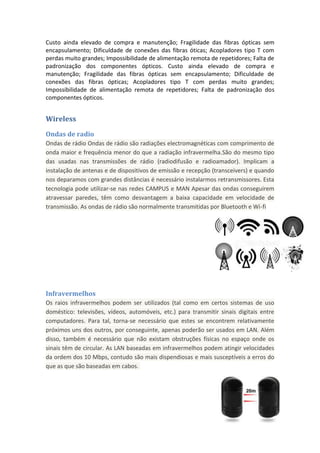

Wireless
Ondas de radio
Ondas de rádio Ondas de rádio são radiações electromagnéticas com comprimento de
onda maior e frequência menor do que a radiação infravermelha.São do mesmo tipo
das usadas nas transmissões de rádio (radiodifusão e radioamador). Implicam a
instalação de antenas e de dispositivos de emissão e recepção (transceivers) e quando
nos deparamos com grandes distâncias é necessário instalarmos retransmissores. Esta
tecnologia pode utilizar-se nas redes CAMPUS e MAN Apesar das ondas conseguirem
atravessar paredes, têm como desvantagem a baixa capacidade em velocidade de
transmissão. As ondas de rádio são normalmente transmitidas por Bluetooth e Wi-fi
Infravermelhos
Os raios infravermelhos podem ser utilizados (tal como em certos sistemas de uso
doméstico: televisões, vídeos, automóveis, etc.) para transmitir sinais digitais entre
computadores. Para tal, torna-se necessário que estes se encontrem relativamente
próximos uns dos outros, por conseguinte, apenas poderão ser usados em LAN. Além
disso, também é necessário que não existam obstruções físicas no espaço onde os
sinais têm de circular. As LAN baseadas em infravermelhos podem atingir velocidades
da ordem dos 10 Mbps, contudo são mais dispendiosas e mais susceptíveis a erros do
que as que são baseadas em cabos.

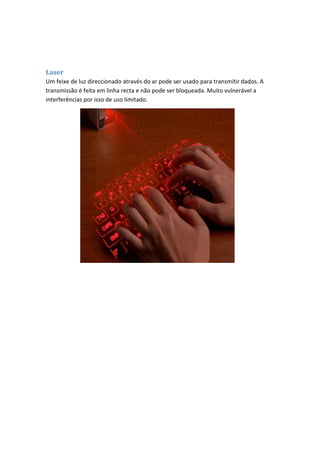

9. Laser
Um feixe de luz direccionado através do ar pode ser usado para transmitir dados. A
transmissão é feita em linha recta e não pode ser bloqueada. Muito vulnerável a
interferências por isso de uso limitado.
