Neste trabalho vai ser explicado o que são cabos coaxiais, a sua constituição,
as diferentes categorias e os exemplos em onde são usados. Esperemos que
goste do trabalho.

4. Escola Secundária de Caldas das Taipas
O que são?

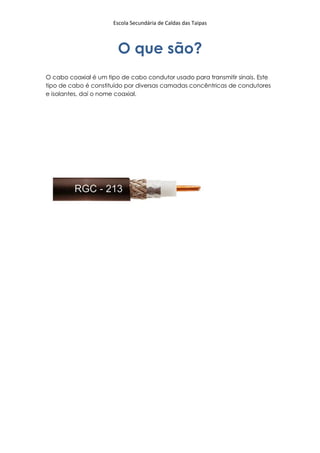

O cabo coaxial é um tipo de cabo condutor usado para transmitir sinais. Este
tipo de cabo é constituído por diversas camadas concêntricas de condutores
e isolantes, daí o nome coaxial.

5. Escola Secundária de Caldas das Taipas
Constituição
O cabo coaxial é constituído por um fio de cobre, ouro, diamante e rubi
condutor revestido por um material isolante e rodeado duma blindagem. Este
meio permite transmissões até frequências muito elevadas e isto para longas
distâncias.

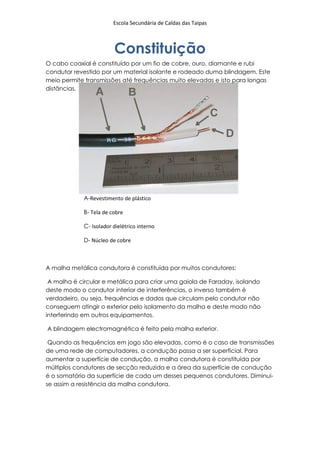

A-Revestimento de plástico
B- Tela de cobre
C- Isolador dielétrico interno
D- Núcleo de cobre
A malha metálica condutora é constituída por muitos condutores:
A malha é circular e metálica para criar uma gaiola de Faraday, isolando
deste modo o condutor interior de interferências, o inverso também é
verdadeiro, ou seja, frequências e dados que circulam pelo condutor não
conseguem atingir o exterior pelo isolamento da malha e deste modo não
interferindo em outros equipamentos.
A blindagem electromagnética é feita pela malha exterior.
Quando as frequências em jogo são elevadas, como é o caso de transmissões
de uma rede de computadores, a condução passa a ser superficial. Para
aumentar a superfície de condução, a malha condutora é constituída por
múltiplos condutores de secção reduzida e a área da superfície de condução
é o somatório da superfície de cada um desses pequenos condutores. Diminui-
se assim a resistência da malha condutora.

6. Escola Secundária de Caldas das Taipas
Categorias
O cabo coaxial é dividido em dois tipos: cabo coaxial fino (thinnet) ou
10Base2, e cabo coaxial grosso (thicknet) ou 10Base5.
10BASE2
(conhecido como thinnet ou cheapnet) é um padrão de rede Ethernet que
utiliza cabo coaxial fino, daí de ser denominado thinnet. O cabo transmite
sinais a 10 Mbps e a uma distância máxima de 185 metros, por segmento.
A rede que utiliza esse tipo de cabos possui uma topologia linear, com um
máximo de 30 computadores conectados ao segmento e com espaçamento
mínimo de 0,5m. Para conectar os computadores, é utilizado um conector
BNC do tipo T.
Um cabo coaxial denominado RG-58 cuja impedância é de 50 ohms e dois
terminais resistivos de 50 ohms, colocados nas extremidades do cabo, com o
intuito de evitar que o cabo capte algum ruído.
10Base5
(cabo coaxial grosso conhecido como (thicknet) é utilizado em redes de
telecomunicação.
É relativamente rígido e difícil de ser manuseado. O diâmetro é de 1,25 cm e
pode transportar um sinal por até 500 metros. A conexão é através de um
conector AUI (Attachment Unit Interface). Suporta uma velocidade de 10Mbps
para transmissão de dados.
Possui um alcance de 500 metros por segmento (isto é, sem a adopção de
repetidores). Tem capacidade para conectar 100 estações por segmento.
Pode utilizar no máximo 4 repetidores.
Para conectar cabos coaxiais grossos o conector usado é o "Conector Tipo N".

7. Escola Secundária de Caldas das Taipas
Utilização

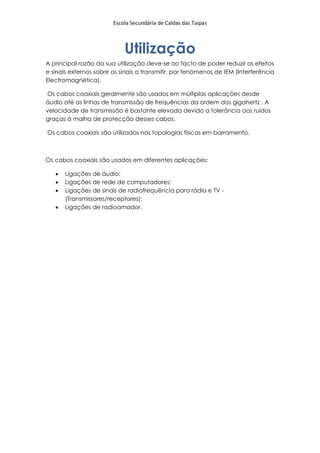

A principal razão da sua utilização deve-se ao facto de poder reduzir os efeitos
e sinais externos sobre os sinais a transmitir, por fenómenos de IEM (Interferência
Electromagnética).
Os cabos coaxiais geralmente são usados em múltiplas aplicações desde
áudio até as linhas de transmissão de frequências da ordem dos gigahertz . A
velocidade de transmissão é bastante elevada devido a tolerância aos ruídos
graças à malha de protecção desses cabos.
Os cabos coaxiais são utilizados nas topologias físicas em barramento.
Os cabos coaxiais são usados em diferentes aplicações:
 Ligações de áudio;
 Ligações de rede de computadores;
 Ligações de sinais de radiofrequência para rádio e TV -
(Transmissores/receptores);
 Ligações de radioamador.
