1. Rui Mártires

2. Meios físicos de transmissão
Cabos elétricos:
Cabos de pares trançado
o Descrição e características;
o As categorias;
o As distâncias máximas permitidas;
o Largura de banda;
o Tipos de conetores;
o Vantagens e Desvantagens.
Cabos coaxiais
o Descrição e características;
o As categorias;
o As distâncias máximas permitidas;
o Largura de banda;
o Tipos de conetores;
o Vantagens e Desvantagens.
Cabos de Fibra Ótica:
 Monomodo
o Descrição e características;

3. o As categorias;
o As distâncias máximas permitidas;
o Largura de banda;
o Tipos de conetores;
o Vantagens e Desvantagens.
 Multimodo
o Descrição e características;
o As categorias;
o As distâncias máximas permitidas;
o Largura de banda;
o Tipos de conetores;
o Vantagens e Desvantagens.
Wireless:
Ondas de rádio
Infravermelhos
Laser

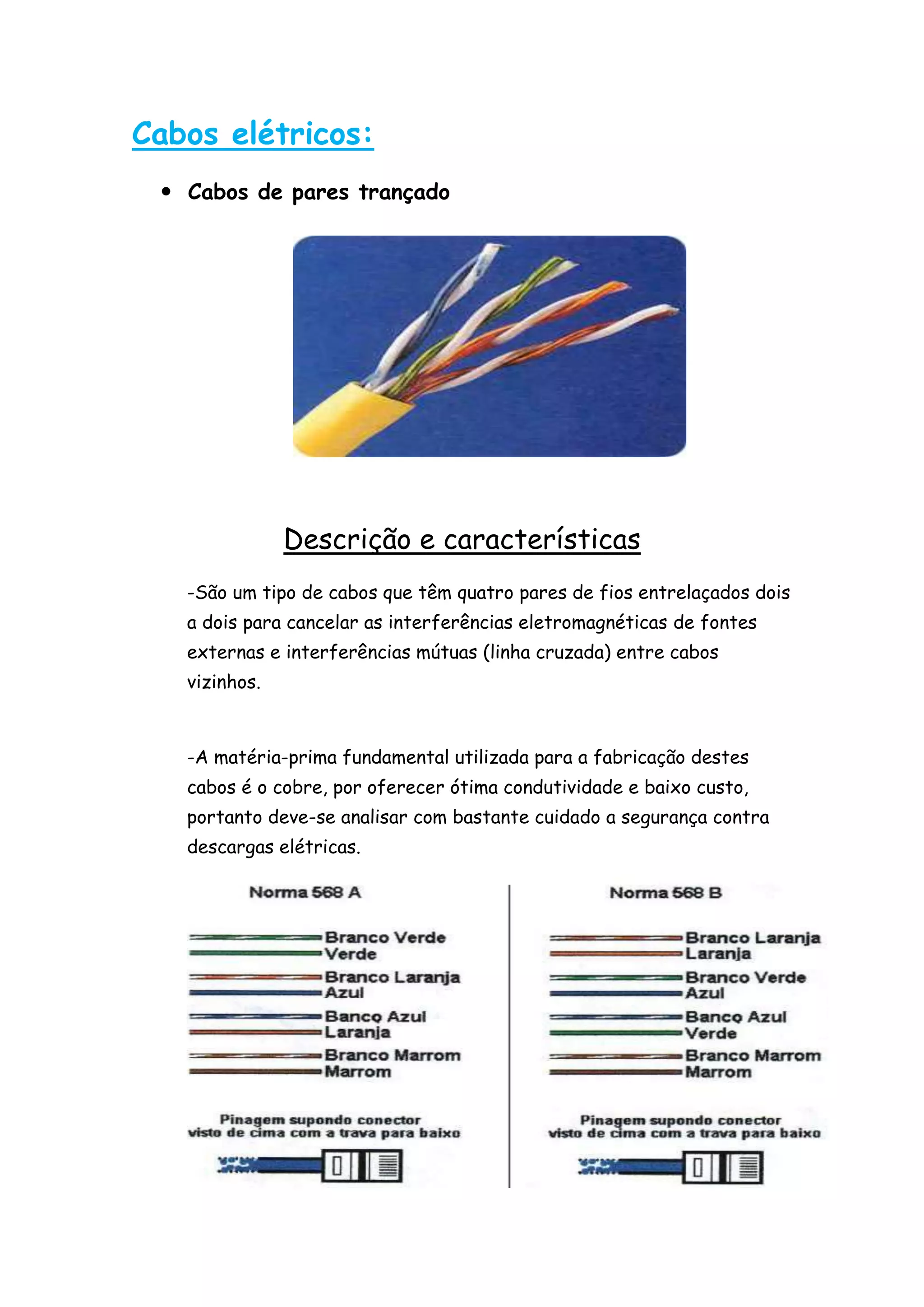

4. Cabos elétricos:
 Cabos de pares trançado
Descrição e características
-São um tipo de cabos que têm quatro pares de fios entrelaçados dois
a dois para cancelar as interferências eletromagnéticas de fontes
externas e interferências mútuas (linha cruzada) entre cabos
vizinhos.
-A matéria-prima fundamental utilizada para a fabricação destes
cabos é o cobre, por oferecer ótima condutividade e baixo custo,
portanto deve-se analisar com bastante cuidado a segurança contra
descargas elétricas.

5. Categorias
UTP: É o mais usado atualmente tanto em redes domésticas quanto
em grandes redes industriais devido ao fácil manuseamento e
instalação, permitindo taxas de transmissão até 100 Mbps com a
utilização do cabo CAT 5e; é o mais barato para distâncias até 100
metros.
o Categoria do cabo 5 (CAT5): usado em redes fastethernet em
frequências de até 100 MHz com uma taxa de 100 Mbps.
o Categoria do cabo 5e (CAT5e): é uma melhoria da categoria 5. Pode
ser usado para frequências até 125 MHz em redes 1000BASE-T
gigabitethernet. Ela foi criada com a nova revisão da norma
EIA/TIA-568-B.
o Categoria do cabo 6 (CAT6): definido pela norma ANSI EIA/TIA-
568-B-2.1 possui bitola 24 AWG e banda passante de até 250 MHz e
pode ser usado em redes gigabitethernet a velocidade de 1Gbps.
STP:Ao contrário do UTP, possuí uma blindagem feita de malha
metálica. É recomendado para ambientes com interferência
electromagnética acentuada. Por causa da sua blindagem possuí um
custo mais elevado.
http://pt.wikipedia.org/wiki/Cabo_de_par_tran%C3%A7ado
Conetor
Conetor RJ-45
Os cabos de rede mais usados actualmentesão os do tipo
“parentrançado” (UTP =unshieldedtwistedpair). Os conectores usados
nesses cabos são chamados RJ-45. O cabo usa conectores RJ-45 tipo
“macho”,também chamado de PLUG RJ-45. Nas placas de rede
encontramos um conector RJ-45 tipo “fêmea”, também chamados de
JACK RJ-45.
http://www.hardware.com.br/livros/redes/categorias-cabos.html

6. Vantagens e Desvatagens
Vantagens:
 Meio de transmissão de menor custo por
comprimento;
 Ligação ao meio simples e barata.
Desvantagens:
 Susceptível a ruídos.

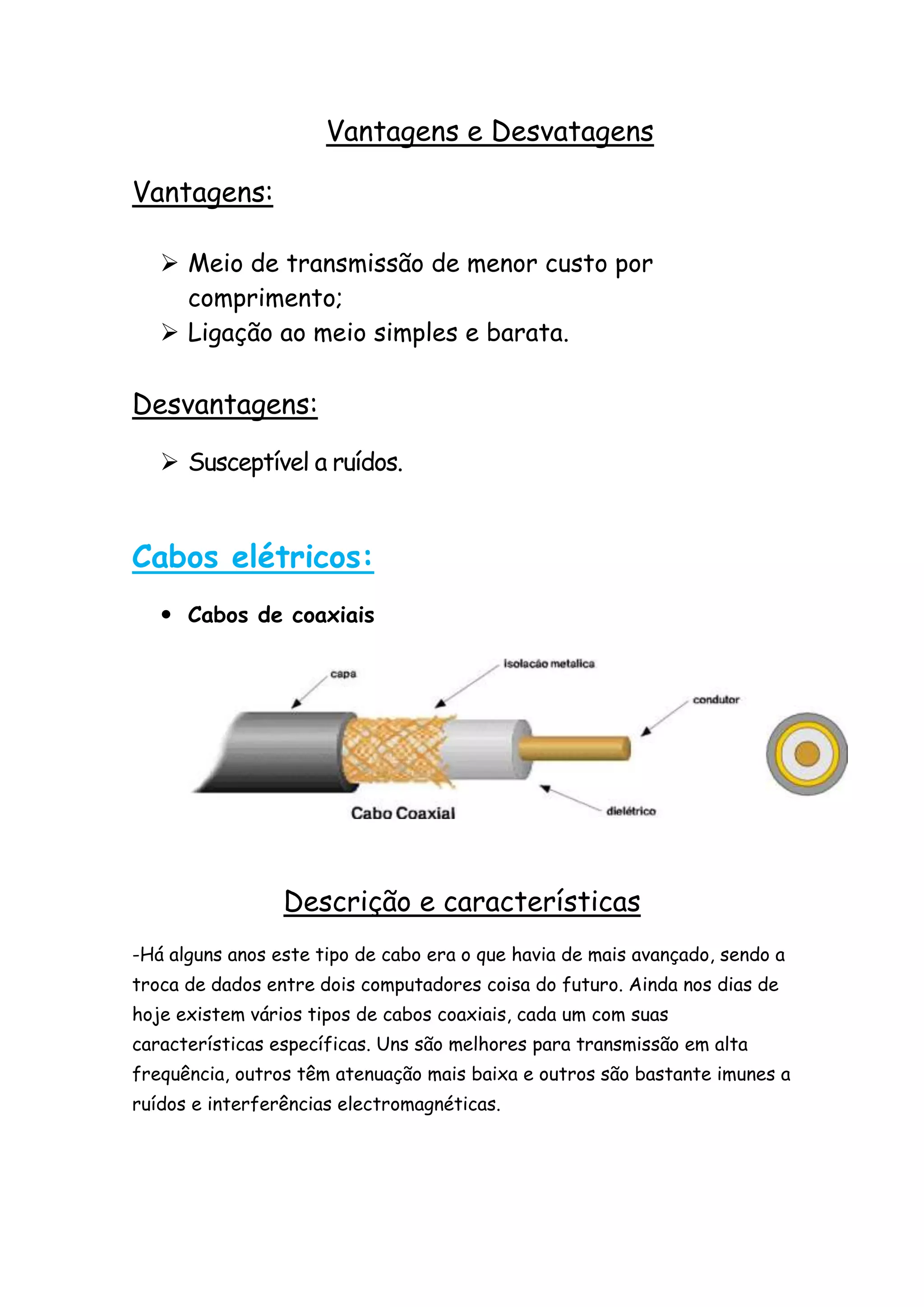

Cabos elétricos:
 Cabos de coaxiais
Descrição e características
-Há alguns anos este tipo de cabo era o que havia de mais avançado, sendo a
troca de dados entre dois computadores coisa do futuro. Ainda nos dias de
hoje existem vários tipos de cabos coaxiais, cada um com suas
características específicas. Uns são melhores para transmissão em alta
frequência, outros têm atenuação mais baixa e outros são bastante imunes a
ruídos e interferências electromagnéticas.

7. -Os cabos coaxiais de alta qualidade têm um raio de curvatura reduzido e,
por isso, são difíceis de instalar. Por sua vez, os cabos de baixa qualidade
podes ser inadequados para transferir dados em alta velocidade e a grandes
distâncias.
Livro - Curso Técnico de hardware. FCA Editora

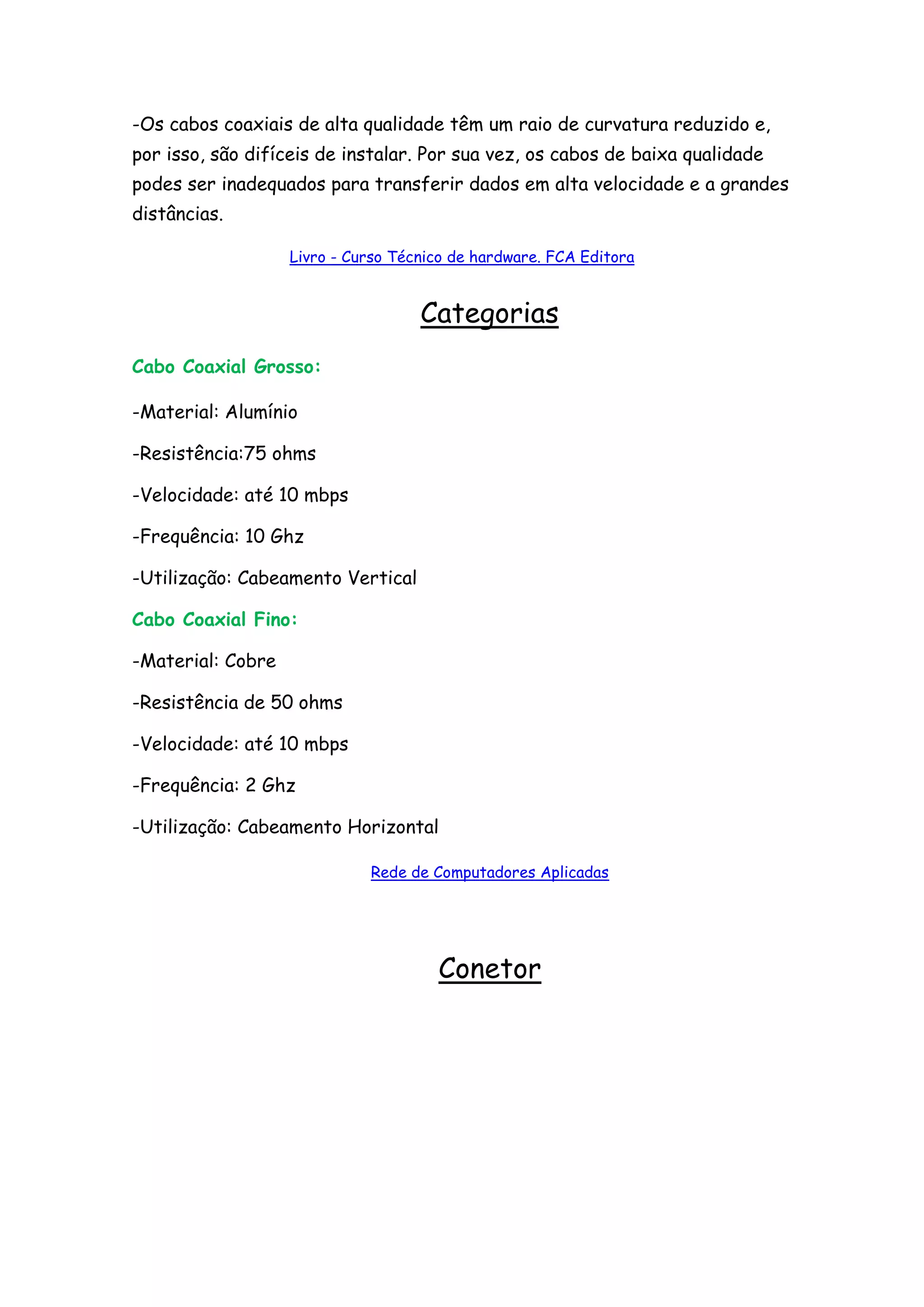

Categorias
Cabo Coaxial Grosso:
-Material: Alumínio
-Resistência:75 ohms
-Velocidade: até 10 mbps
-Frequência: 10 Ghz
-Utilização: Cabeamento Vertical
Cabo Coaxial Fino:
-Material: Cobre
-Resistência de 50 ohms
-Velocidade: até 10 mbps
-Frequência: 2 Ghz
-Utilização: Cabeamento Horizontal
Rede de Computadores Aplicadas
Conetor

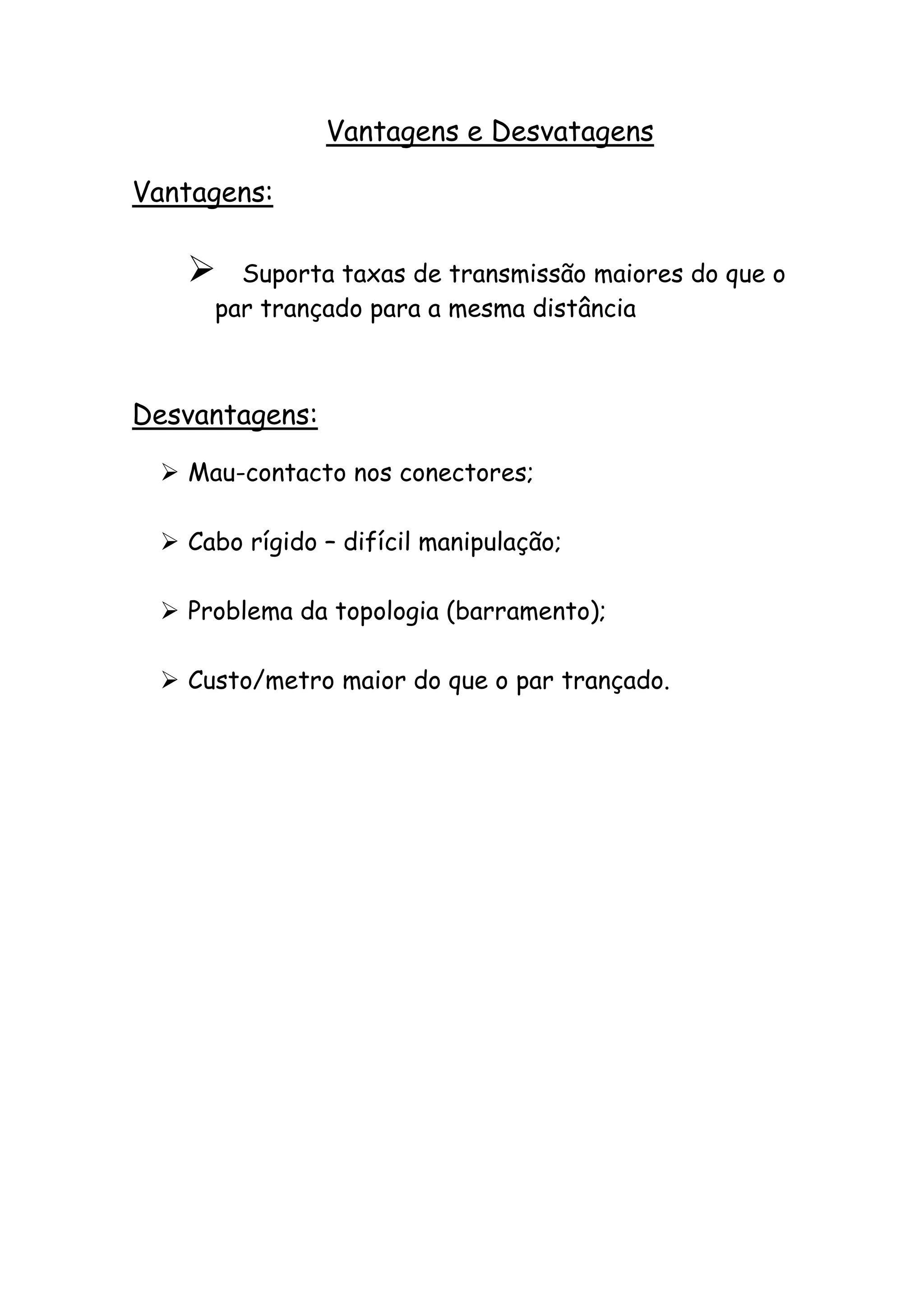

8. Vantagens e Desvatagens
Vantagens:
 Suporta taxas de transmissão maiores do que o
par trançado para a mesma distância
Desvantagens:
 Mau-contacto nos conectores;
 Cabo rígido – difícil manipulação;
 Problema da topologia (barramento);
 Custo/metro maior do que o par trançado.
