- 1. A.C. Escola Gil Vicente Meios Físicos de transmissão Trabalho Feito por Nikolas Kapali Nº 8

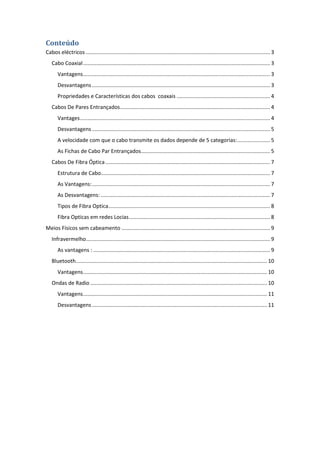

- 2. Conteúdo Cabos eléctricos ............................................................................................................................3 Cabo Coaxial .............................................................................................................................. 3 Vantagens .............................................................................................................................. 3 Desvantagens ........................................................................................................................ 3 Propriedades e Características dos cabos coaxais ............................................................... 4 Cabos De Pares Entrançados ..................................................................................................... 4 Vantages ................................................................................................................................ 4 Desvantagens ........................................................................................................................ 5 A velocidade com que o cabo transmite os dados depende de 5 categorias: ...................... 5 As Fichas de Cabo Par Entrançados....................................................................................... 5 Cabos De Fibra Óptica ............................................................................................................... 7 Estrutura de Cabo.................................................................................................................. 7 As Vantagens: ........................................................................................................................ 7 As Desvantagens: .................................................................................................................. 7 Tipos de Fibra Optica............................................................................................................. 8 Fibra Opticas em redes Locias ............................................................................................... 8 Meios Físicos sem cabeamento .................................................................................................... 9 Infravermelho............................................................................................................................ 9 As vantagens : ....................................................................................................................... 9 Bluetooth................................................................................................................................. 10 Vantagens ............................................................................................................................ 10 Ondas de Radio ....................................................................................................................... 10 Vantagens ............................................................................................................................ 11 Desvantagens ...................................................................................................................... 11

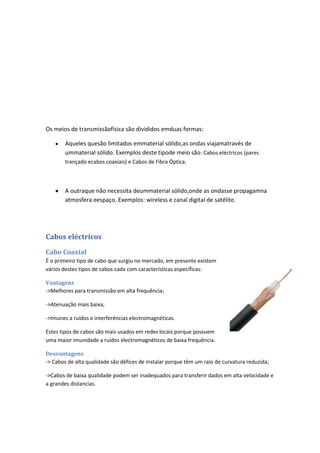

- 3. Os meios detransmissãofísica são divididos emduas formas: Aqueles quesão limitados emmaterial sólido,as ondas viajamatravés de ummaterial sólido. Exemplos deste tipode meio são: Cabos eléctricos (pares trançado ecabos coaxiais) e Cabos de Fibra Óptica. A outraque não necessita deummaterial sólido,onde as ondasse propagamna atmosfera eespaço. Exemplos: wireless e canal digital de satélite. Cabos eléctricos Cabo Coaxial É o primeiro tipo de cabo que surgiu no mercado, em presente existem vários destes tipos de cabos cada com características específicas: Vantagens ->Melhores para transmissão em alta frequência; ->Atenuação mais baixa; ->Imunes a ruídos e interferências electromagnéticas. Estes tipos de cabos são mais usados em redes locais porque possuem uma maior imunidade a ruídos electromagnéticos de baixa frequência. Desvantagens -> Cabos de alta qualidade são défices de instalar porque têm um raio de curvatura reduzida; ->Cabos de baixa qualidade podem ser inadequados para transferir dados em alta velocidade e a grandes distancias.

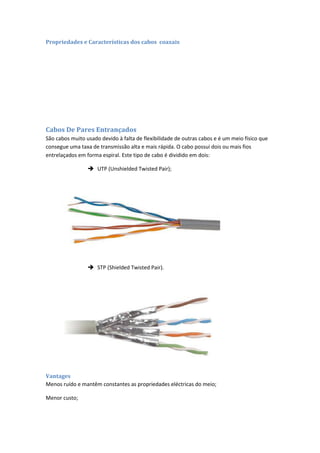

- 4. Propriedades e Característicasdos cabos coaxais Cabos De Pares Entrançados São cabos muito usado devido à falta de flexibilidade de outras cabos e é um meio físico que consegue uma taxa de transmissão alta e mais rápida. O cabo possui dois ou mais fios entrelaçados em forma espiral. Este tipo de cabo é dividido em dois: UTP (Unshielded Twisted Pair); STP (Shielded Twisted Pair). Vantages Menos ruído e mantêm constantes as propriedades eléctricas do meio; Menor custo;

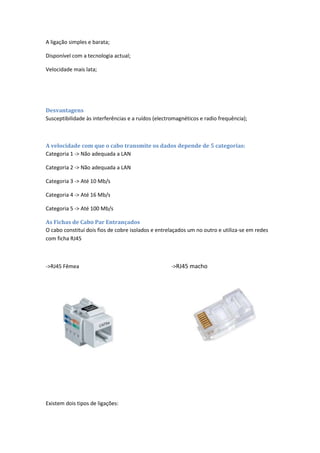

- 5. A ligação simplese barata; Disponível com a tecnologia actual; Velocidade mais lata; Desvantagens Susceptibilidade às interferências e a ruídos (electromagnéticos e radio frequência); A velocidade com que o cabo transmite os dados depende de 5 categorias: Categoria 1 -> Não adequada a LAN Categoria 2 -> Não adequada a LAN Categoria 3 -> Até 10 Mb/s Categoria 4 -> Até 16 Mb/s Categoria 5 -> Até 100 Mb/s As Fichas de Cabo Par Entrançados O cabo constitui dois fios de cobre isolados e entrelaçados um no outro e utiliza-se em redes com ficha RJ45 ->RJ45 Fêmea ->RJ45 macho Existem dois tipos de ligações:
- 6. ->Straight Cable Serve paraligação dos computadores aos concentradores de rede por ex. hubs, switches ou routers e as duas pontas têm de ser feitas com a mesma sequencia de cores ->Crossover Serve para ligar o PC sem um nó central.
- 7. Cabos De FibraÓptica É um meio relativamente novo de transmissão, s’ao usados em companhias de telefones (publico) e redes de área local (privado). Estrutura de Cabo O fibra óptica é feita com vidro super purificado. A sua espessura é próximia à um fio de cabelo, e é revestida por camadas de materias plásticos que a protegem, evitando que partam. A parte central é o nucleo onde se passa os dados e resto é revestimento. As Vantagens: Maior velocidade – Redes do tipo 10 Gigabit Ethernet (10.000 Mbits/s) operam com Fibra optica. Maior Alance –Alance muito maior que outros tipos de cabos com 1 km ou mais. Isolamento eléctrico – Não tem problemas de aterramento, porque Fibra optica não possui electricidade. As Desvantagens: Mais caro que os cabos UTP Conectores também são mais caros Placas de rede, hubs e switches para fibras ópticas são mais caros

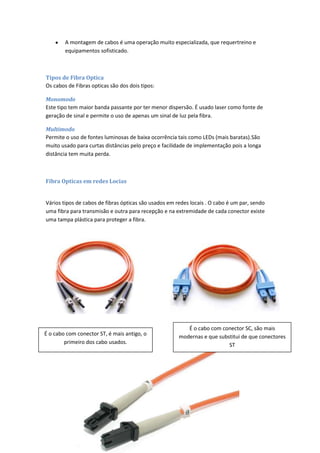

- 8. A montagem decabos é uma operação muito especializada, que requertreino e equipamentos sofisticado. Tipos de Fibra Optica Os cabos de Fibras opticas são dos dois tipos: Monomodo Este tipo tem maior banda passante por ter menor dispersão. É usado laser como fonte de geração de sinal e permite o uso de apenas um sinal de luz pela fibra. Multimodo Permite o uso de fontes luminosas de baixa ocorrência tais como LEDs (mais baratas).São muito usado para curtas distâncias pelo preço e facilidade de implementação pois a longa distância tem muita perda. Fibra Opticas em redes Locias Vários tipos de cabos de fibras ópticas são usados em redes locais . O cabo é um par, sendo uma fibra para transmisão e outra para recepção e na extremidade de cada conector existe uma tampa plástica para proteger a fibra. É o cabo com conector SC, são mais É o cabo com conector ST, é mais antigo, o modernas e que substitui de que conectores primeiro dos cabo usados. ST

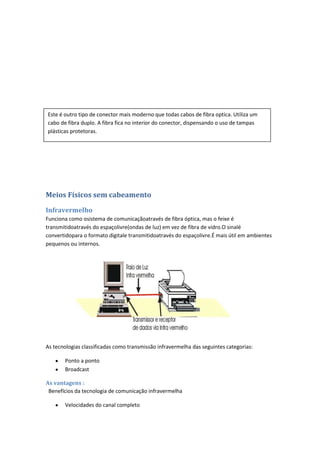

- 9. Este é outrotipo de conector mais moderno que todas cabos de fibra optica. Utiliza um cabo de fibra duplo. A fibra fica no interior do conector, dispensando o uso de tampas plásticas protetoras. Meios Físicos sem cabeamento Infravermelho Funciona como osistema de comunicaçãoatravés de fibra óptica, mas o feixe é transmitidoatravés do espaçolivre(ondas de luz) em vez de fibra de vidro.O sinalé convertidopara o formato digitale transmitidoatravés do espaçolivre.É mais útil em ambientes pequenos ou internos. As tecnologias classificadas como transmissão infravermelha das seguintes categorias: Ponto a ponto Broadcast As vantagens : Benefícios da tecnologia de comunicação infravermelha Velocidades do canal completo
- 10. Fácil instalação Segurança Compatibilidade com interfaces de cobre e fibra Baixo custo Ambientes internos e externos Latência zero a distância Transparência a redes ou protocolos Baixa manutenção Disponibilidade operacional de 99,9% Bluetooth É especificado para redes pessoais sem fio (PersonalArea Networks - PANs), Bluetooth usa uma frequência de rádio de curto alcanceglobalmente não licenciada e segura .Transmissão dos dados em taxas de 1 Mbps a 53-480 Mbps. São usado em telemóvel e fones de ouvido sem fio, Micros, rato e teclados, GPS, controles de videojogos, modems etc. Vantagens Baixa taxa de transmissão Baixo custo Conexão simples Ondas de Radio Dados são transmitido na faixa de ondas de rádio e são usados faixais ISM de 902 a 928 Mhz ,2,4 a 2,48 Ghz e 5,72 a 5,85 Ghz. Com um transmissor com potênciade100mW cobre uma área aberta de 500m², em média. As redes são estruturada em células, onde o receptor deve receber sinal do transmissão (hotspot). Transmite os dados em todas as direcções, salvo o uso de uma antena direccional.

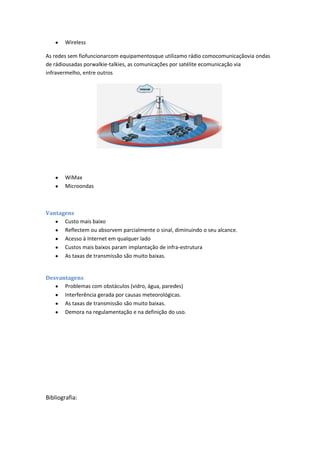

- 11. Wireless As redes semfiofuncionarcom equipamentosque utilizamo rádio comocomunicaçãovia ondas de rádiousadas porwalkie-talkies, as comunicações por satélite ecomunicação via infravermelho, entre outros WiMax Microondas Vantagens Custo mais baixo Reflectem ou absorvem parcialmente o sinal, diminuindo o seu alcance. Acesso à Internet em qualquer lado Custos mais baixos param implantação de infra-estrutura As taxas de transmissão são muito baixas. Desvantagens Problemas com obstáculos (vidro, água, paredes) Interferência gerada por causas meteorológicas. As taxas de transmissão são muito baixas. Demora na regulamentação e na definição do uso. Bibliografia:
