- 1. Classificação das pontesquanto ao material da superestrutura Prof.: Raul Lobato UNIVERSIDADE DO ESTADO DE MATO GROSSO CAMPUS UNIVERSITÁRIO DE SINOP FACULDADE DE CIENCIAS EXATAS E TECNOLOGICAS CURSO DE ENGENHARIA CIVIL DISCIPLINA: ESTRUTURAS DE PONTES

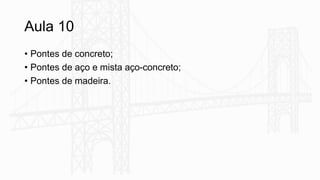

- 2. Aula 10 • Pontesde concreto; • Pontes de aço e mista aço-concreto; • Pontes de madeira.

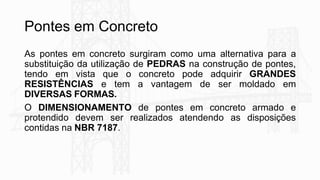

- 3. Pontes em Concreto Aspontes em concreto surgiram como uma alternativa para a substituição da utilização de PEDRAS na construção de pontes, tendo em vista que o concreto pode adquirir GRANDES RESISTÊNCIAS e tem a vantagem de ser moldado em DIVERSAS FORMAS. O DIMENSIONAMENTO de pontes em concreto armado e protendido devem ser realizados atendendo as disposições contidas na NBR 7187.

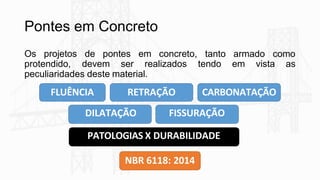

- 4. Pontes em Concreto Osprojetos de pontes em concreto, tanto armado como protendido, devem ser realizados tendo em vista as peculiaridades deste material. FLUÊNCIA RETRAÇÃO CARBONATAÇÃO DILATAÇÃO FISSURAÇÃO PATOLOGIAS X DURABILIDADE NBR 6118: 2014
- 5. Pontes em Concreto VANTAGENS: •Economia: geralmente o concreto revela-se mais barato que a estrutura metálica. No entanto, o comprimento do vão é um fator que pode reverter esse quadro; • Durabilidade: a resistência do concreto aumenta com o tempo; • Adaptação a qualquer tipo de fôrma; • Resistência ao fogo; • Impermeabilidade; • Resistência ao desgaste mecânico (choques e vibrações); • Facilidade de execução: todos os métodos construtivos se aplicam bem às obras de concreto.

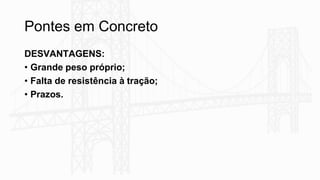

- 6. Pontes em Concreto DESVANTAGENS: •Grande peso próprio; • Falta de resistência à tração; • Prazos.

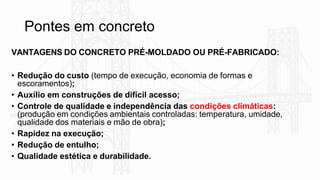

- 7. Pontes em concreto VANTAGENSDO CONCRETO PRÉ-MOLDADO OU PRÉ-FABRICADO: • Redução do custo (tempo de execução, economia de formas e escoramentos); • Auxílio em construções de difícil acesso; • Controle de qualidade e independência das condições climáticas: (produção em condições ambientais controladas: temperatura, umidade, qualidade dos materiais e mão de obra); • Rapidez na execução; • Redução de entulho; • Qualidade estética e durabilidade.

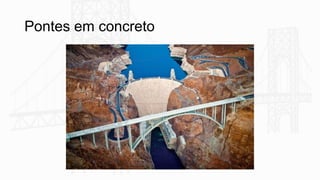

- 8.

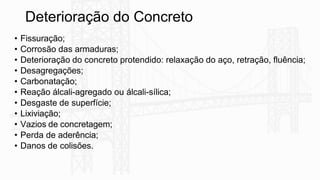

- 9. Deterioração do Concreto •Fissuração; • Corrosão das armaduras; • Deterioração do concreto protendido: relaxação do aço, retração, fluência; • Desagregações; • Carbonatação; • Reação álcali-agregado ou álcali-sílica; • Desgaste de superfície; • Lixiviação; • Vazios de concretagem; • Perda de aderência; • Danos de colisões.

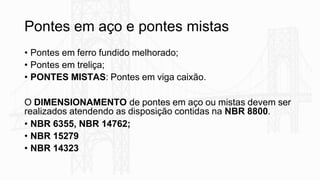

- 10. Pontes em açoe pontes mistas • Pontes em ferro fundido melhorado; • Pontes em treliça; • PONTES MISTAS: Pontes em viga caixão. O DIMENSIONAMENTO de pontes em aço ou mistas devem ser realizados atendendo as disposição contidas na NBR 8800. • NBR 6355, NBR 14762; • NBR 15279 • NBR 14323
- 11. Pontes em açoe pontes mistas VANTAGENS: • Alta resistência à compressão e tração; • Leveza; • Economia de material; • Redução nos gastos com infra e mesoestrutura; • Rápida execução; • Fabricação com rígido controle de qualidade; • Todos os tipos estruturais de adaptam bem ao aço (treliça, arco, grelha, pontes pênseis e estaiadas);

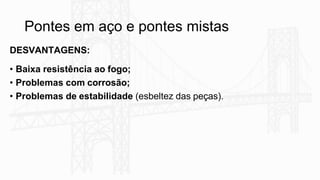

- 12. Pontes em açoe pontes mistas DESVANTAGENS: • Baixa resistência ao fogo; • Problemas com corrosão; • Problemas de estabilidade (esbeltez das peças).

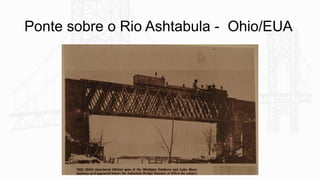

- 13. Ponte sobre oRio Ashtabula - Ohio/EUA

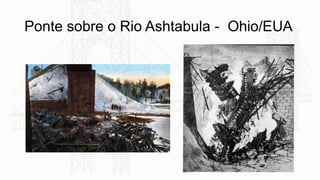

- 14. Ponte sobre oRio Ashtabula - Ohio/EUA
- 15. Ponte sobre oRio Ashtabula - Ohio/EUA ROBUSTEZ (PESO PRÓPRIO) DIVERSIDADE DE TAMANHO DAS PEÇAS

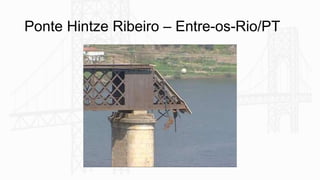

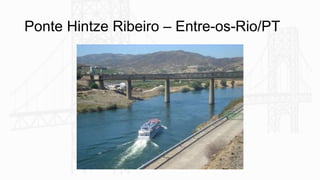

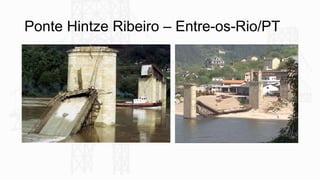

- 16. Ponte Hintze Ribeiro– Entre-os-Rio/PT
- 17. Ponte Hintze Ribeiro– Entre-os-Rio/PT
- 18. Ponte Hintze Ribeiro– Entre-os-Rio/PT

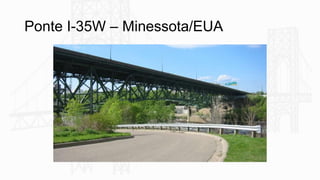

- 19. Ponte I-35W –Minessota/EUA

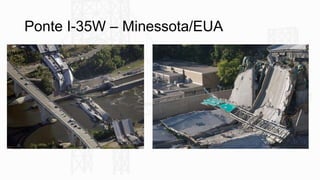

- 20. Ponte I-35W –Minessota/EUA

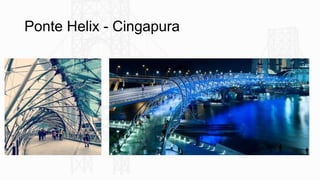

- 21. Ponte Helix -Cingapura

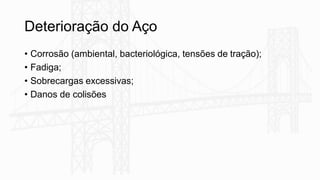

- 22. Deterioração do Aço •Corrosão (ambiental, bacteriológica, tensões de tração); • Fadiga; • Sobrecargas excessivas; • Danos de colisões
- 23. Pontes em Madeira •Material renovável; • Excelente opção para uma zona rural; • Características físicas e mecânicas favoráveis; • Em desuso. O DIMENSIONAMENTO de pontes de madeira devem ser realizados atendendo as disposição contidas na NBR 7190. DENSIDADE RIGIDEZ RESISTÊNCIA UMIDADE MÓDULO DE ELASTICIDADE

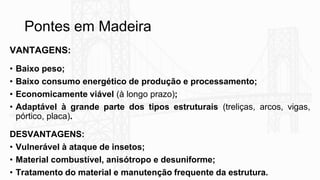

- 24. Pontes em Madeira VANTAGENS: •Baixo peso; • Baixo consumo energético de produção e processamento; • Economicamente viável (à longo prazo); • Adaptável à grande parte dos tipos estruturais (treliças, arcos, vigas, pórtico, placa). DESVANTAGENS: • Vulnerável à ataque de insetos; • Material combustível, anisótropo e desuniforme; • Tratamento do material e manutenção frequente da estrutura.

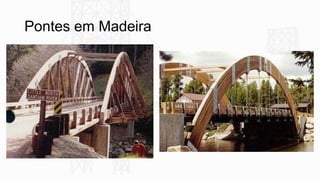

- 25.

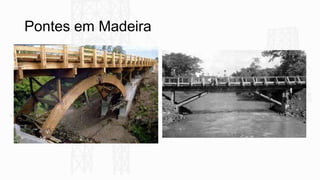

- 26.

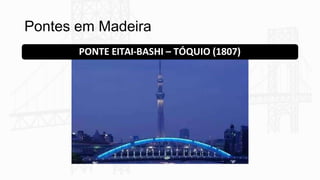

- 27. Pontes em Madeira PONTEEITAI-BASHI – TÓQUIO (1807)

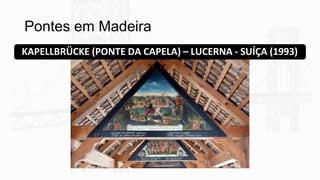

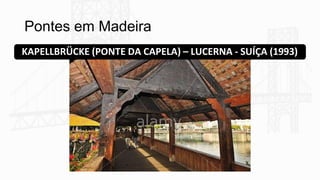

- 28. Pontes em Madeira KAPELLBRÜCKE(PONTE DA CAPELA) – LUCERNA - SUÍÇA (1993)
- 29. Pontes em Madeira KAPELLBRÜCKE(PONTE DA CAPELA) – LUCERNA - SUÍÇA (1993)
- 30. Pontes em Madeira KAPELLBRÜCKE(PONTE DA CAPELA) – LUCERNA - SUÍÇA (1993)

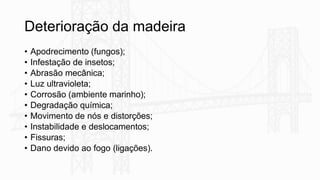

- 31. Deterioração da madeira •Apodrecimento (fungos); • Infestação de insetos; • Abrasão mecânica; • Luz ultravioleta; • Corrosão (ambiente marinho); • Degradação química; • Movimento de nós e distorções; • Instabilidade e deslocamentos; • Fissuras; • Dano devido ao fogo (ligações).
- 32.

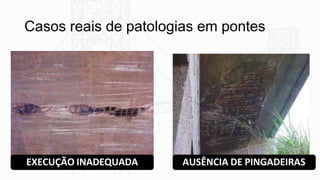

- 33. Casos reais depatologias em pontes EXECUÇÃO INADEQUADA AUSÊNCIA DE PINGADEIRAS

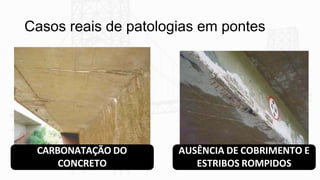

- 34. Casos reais depatologias em pontes CARBONATAÇÃO DO CONCRETO AUSÊNCIA DE COBRIMENTO E ESTRIBOS ROMPIDOS

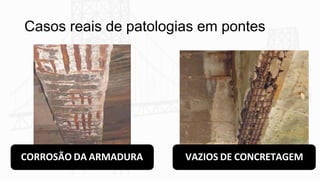

- 35. Casos reais depatologias em pontes CORROSÃO DA ARMADURA VAZIOS DE CONCRETAGEM

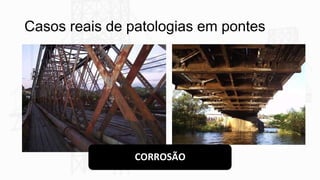

- 36. Casos reais depatologias em pontes CORROSÃO

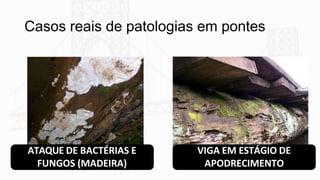

- 37. Casos reais depatologias em pontes ATAQUE DE BACTÉRIAS E FUNGOS (MADEIRA) VIGA EM ESTÁGIO DE APODRECIMENTO

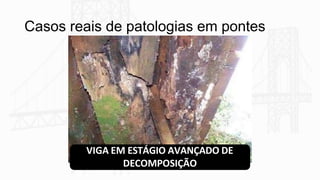

- 38. Casos reais depatologias em pontes VIGA EM ESTÁGIO AVANÇADO DE DECOMPOSIÇÃO
- 39. Classificação das pontesquanto ao material da superestrutura E-mail: raul.lobatto@hotmail.com UNIVERSIDADE DO ESTADO DE MATO GROSSO CAMPUS UNIVERSITÁRIO DE SINOP FACULDADE DE CIENCIAS EXATAS E TECNOLOGICAS CURSO DE ENGENHARIA CIVIL DISCIPLINA: ESTRUTURAS DE PONTES
