- 1. AGREGADOS ElaboraçãoPrópria DAVID GRUBBA MATERIAIS DE CONSTRUÇÃO www.engtudo.com.brVersão 1.0 - Mar/2017
- 2. CONTEÚDO 1. Aspectos Gerais 2. Tipos de Agregados - Pedra Britada - Areia - Cascalho - Argila Expandida - Vermiculita Expandida 1. Peneiramento 2. Forma dos Grãos 3. Abrasão Los Angeles 4. Teor de Umidade 5. Inchamento 6. Massa Específica PARTE I PARTE II PARTE III - BONUS: QUESTÕES DE CONCURSO RESOLVIDAS
- 3. PARTE I TIPOS DE AGREGADOS
- 5. Definição Agregados Material granular Sem forma ou volume definidos Geralmente Inerte Com dimensões e propriedades adequadas Devem ser isentos de impurezas prejudiciais
- 6. Você sabe a diferença ente Concreto e Argamassa ?
- 7. Água Cimento PASTA Areia* ARGAMASSA Brita** CONCRETO Aço CONCRETO ARMADO Agregados Pasta ≠ Argamassa ≠ Concreto ≠ Concreto Armado * Areia ou qualquer agregado miúdo ** Brita ou qualquer agregado graúdo

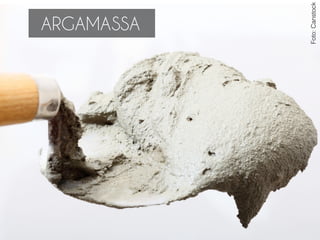

- 9. Agregados Dão volume ao concreto e contribuem com a resistência. Ocupam até 75% do Volume. Embora, representam apenas 20% do custo. Agregados 3/4 ElaboraçãoPrópria

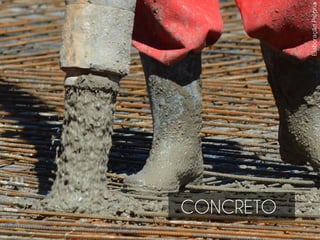

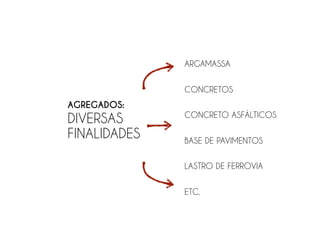

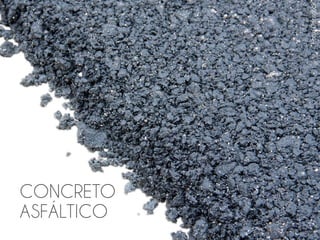

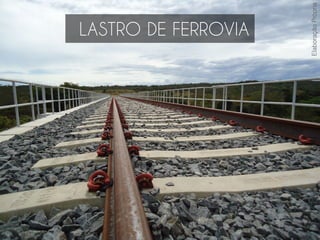

- 11. AGREGADOS: DIVERSAS FINALIDADES CONCRETOS ETC. ARGAMASSA CONCRETO ASFÁLTICOS BASE DE PAVIMENTOS LASTRO DE FERROVIA

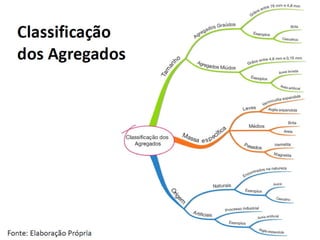

- 17. Como podem ser Classificados os Agregados ?

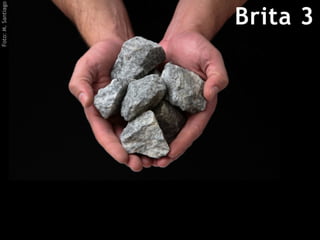

- 20. Pedra Britada

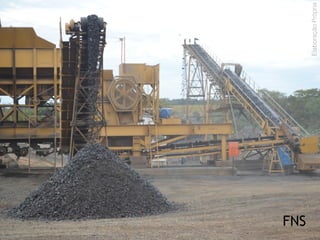

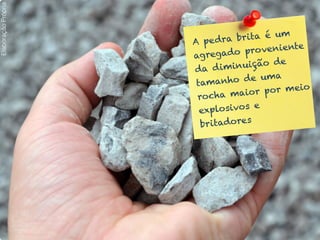

- 21. A pedra brita é um agregado proveniente da diminuição de tamanho de uma rocha maior por meio explosivos e britadores ElaboraçãoPrópria

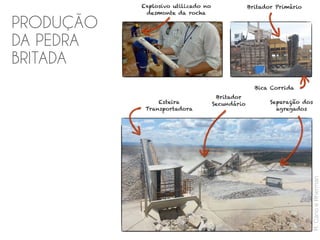

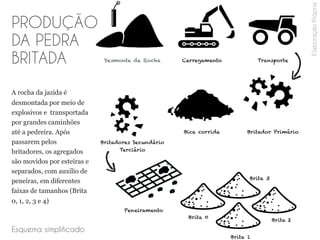

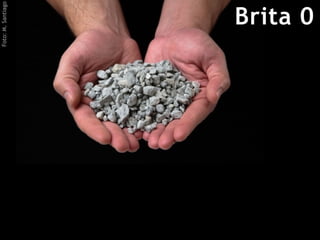

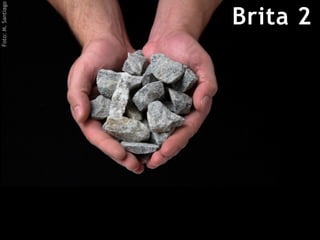

- 22. PRODUÇÃO DA PEDRA BRITADA Esquema simplificado A rocha da jazida é desmontada por meio de explosivos e transportada por grandes caminhões até a pedreira. Após passarem pelos britadores, os agregados são movidos por esteiras e separados, com auxílio de peneiras, em diferentes faixas de tamanhos (Brita 0, 1, 2, 3 e 4) ElaboraçãoPrópria

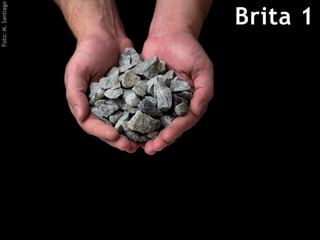

- 24. FNS Transporte de Material pelas Esteiras ElaboraçãoPrópria

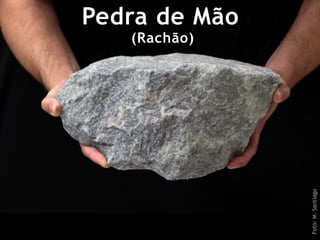

- 30. Areia
- 31. Agregado Miúdo Proveniente de: - Rios - Depósitos naturais - Praia (sais) O agregado miúdo preenche os vazios deixados pelos agregados graúdos AREIA ElaboraçãoPrópria
- 32. Outros Agregados

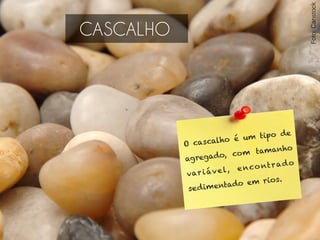

- 33. O cascalho é um tipo de agregado, com tamanho variável, encontrado sedimentado em rios. CASCALHO Foto:Canstock
- 34. A argila expandida é um agregado leve que apresenta formato de bolinha cerâmica. Sua parte interna é formada por microporos e sua parte externa é constituída por uma casca rígida. É usada para confecção de concretos leves e também para paisagismo. Além de sua leveza, a argila expandida é um excelente isolante térmico e acústico. ElaboraçãoPrópria
- 35. Quando aquecida, a vermiculita expande de forma considerável, transformando suas partículas em flocos sanfonados. ElaboraçãoPrópria
- 38. 13CAPÍTULOS M AIS DE 200 IM AGENS E ESQUEM AS BAIXE O E-BOOK NO SITE WWW.AMAZON.COM.BR

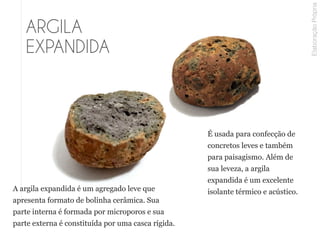

- 39. PARTE II ENSAIOS E PROPRIEDADES

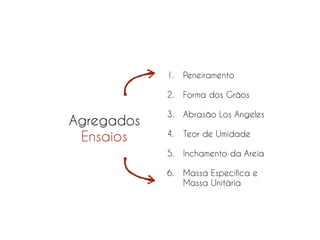

- 40. Agregados Ensaios e Propriedades 1. Peneiramento 2. Forma dos Grãos 3. Abrasão Los Angeles 4. Teor de Umidade 5. Inchamento da Areia 6. Massa específica

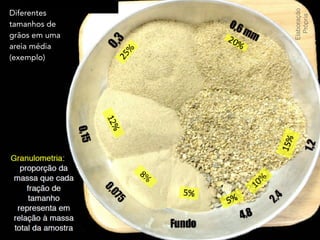

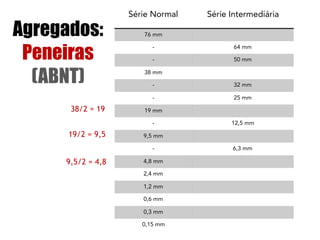

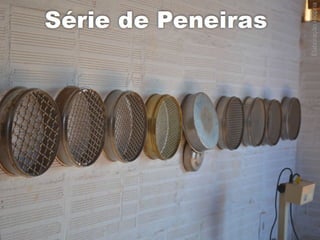

- 43. Agregados: Peneiras (ABNT) Série Normal Série Intermediária 76 mm - 64 mm - 50 mm 38 mm - 32 mm - 25 mm 19 mm - 12,5 mm 9,5 mm - 6,3 mm 4,8 mm 2,4 mm 1,2 mm 0,6 mm 0,3 mm 0,15 mm 38/2 = 19 9,5/2 = 4,8 19/2 = 9,5
- 44. Granulometria
- 45. Diferentes tamanhos de grãos em uma areia média (exemplo) Elaboração Própria

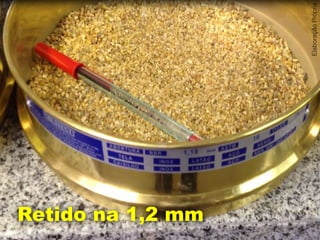

- 47. Peneiramento de uma Areia 2,85 g 85,58 g 240,04 g 231,11 g 247,20 g 20,25 g 49,34 g 123,63 g ElaboraçãoPrópria

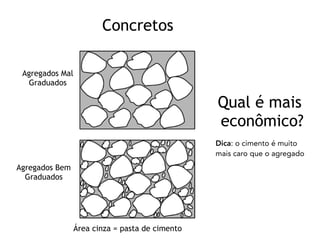

- 48. Agregados Mal Graduados Agregados Bem Graduados Concretos Qual é mais econômico? Área cinza = pasta de cimento Dica: o cimento é muito mais caro que o agregado ElaboraçãoPrópria

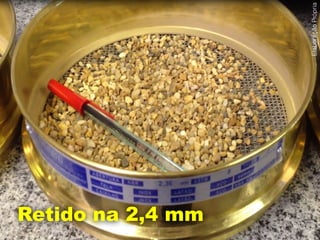

- 49. EXEMPLO

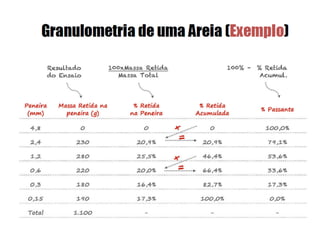

- 51. 16,3%

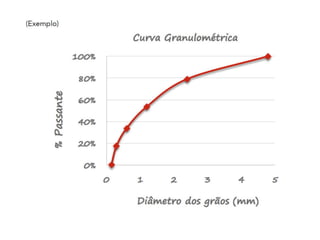

- 52. 16,3% Somatório das % Retidas até a peneira

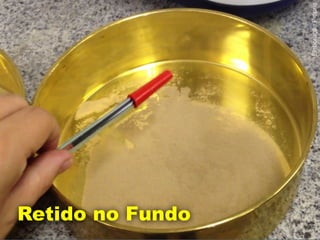

- 53. 16,3% Somatório das % Retidas até a peneira
- 54. 16,3% Somatório das % Retidas até a peneira
- 55. 16,3% Somatório das % Retidas até a peneira
- 56. 16,3% Somatório das % Retidas até a peneira

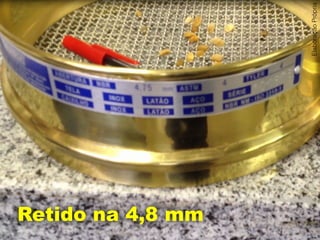

- 57. 16,3% Somatório das % Retidas até a peneira
- 58. 16,3% Somatório das % Retidas até a peneira
- 59. OUTRA FORMA ...

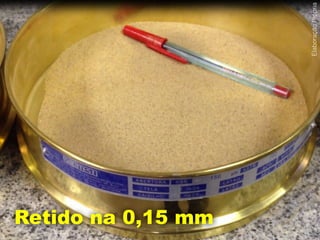

- 60. Somatório das % Retidas até a peneira

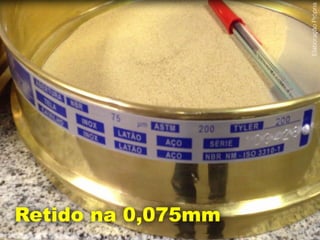

- 61. Somatório das % Retidas até a peneira
- 63. EXERCÍCIO
- 64. Peneira (mm) Massa Retida na peneira (g) Porcentagem Retida na Peneira (%) Porcentagem Retida Acumulada (%) Porcentagem Passante (%) 4,8 110 2,4 230 1,2 300 0,6 200 Fundo 50 Massa Total ______ Granulometria de uma Areia Resultado do Ensaio 100 – Porcentagem Retida Acumulada 100xMassa Retida Massa Total
- 65. Módulo de Finura
- 66. Módulo de Finura Soma das porcentagens RETIDAS ACUMULADAS de um agregado, nas peneiras da série: ________ DIVIDIDA POR 100.
- 67. Módulo de Finura Soma das porcentagens RETIDAS ACUMULADAS de um agregado, nas peneiras da série: normal DIVIDIDA POR 100.

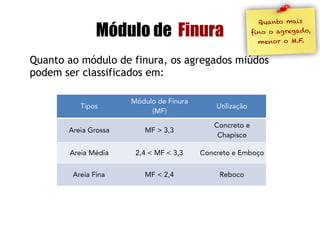

- 68. Quanto ao módulo de finura, os agregados miúdos podem ser classificados em: Tipos Módulo de Finura (MF) Utilização Areia Grossa MF > 3,3 Concreto e Chapisco Areia Média 2,4 < MF < 3,3 Concreto e Emboço Areia Fina MF < 2,4 Reboco Módulo de Finura Quanto mais fino o agregado, menor o M.F.
- 69. EXEMPLO
- 70. Módulo de Finura Módulo de finura: soma das porcentagens retidas acumuladas de um agregado, nas peneiras da série: normal dividida por 100. Peneira % Retida % Retida Acumulada 4,8 0% ____ % 2,4 20 % ____ % 1,2 30% ____ % 0,6 50 % ____ % 0,3 0 % ____ % 0,15 0% ____ % Somatório ____ % M. F. ____ Agregado 1: Areia Grossa
- 71. Módulo de Finura Módulo de finura: soma das porcentagens retidas acumuladas de um agregado, nas peneiras da série: normal dividida por 100. Peneira % Retida % Retida Acumulada 4,8 0% 0 % 2,4 20 % 20 % 1,2 30% 50 % 0,6 50 % 100 % 0,3 0 % 100 % 0,15 0% 100 % Somatório M. F. Agregado 1: Areia Grossa
- 72. Módulo de Finura Módulo de finura: soma das porcentagens retidas acumuladas de um agregado, nas peneiras da série: normal dividida por 100. Peneira % Retida % Retida Acumulada 4,8 0% 0 % 2,4 20 % 20 % 1,2 30% 50 % 0,6 50 % 100 % 0,3 0 % 100 % 0,15 0% 100 % Somatório 370 % M. F. 3,7 Agregado 1: Areia Grossa

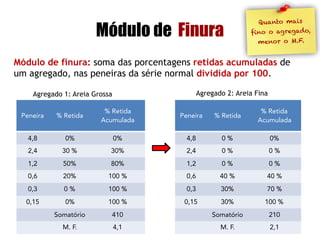

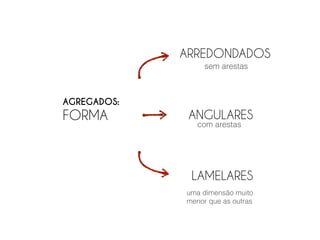

- 75. AGREGADOS: FORMA LAMELARES ARREDONDADOS ANGULARES sem arestas com arestas uma dimensão muito menor que as outras
- 76. Qual é melhor para o concreto Lamelar ou Arredondado ?
- 77. Foto:CimentosItambé LamelarArredondado Grãos Lamelares demandam mais pasta de cimento e são menos resistentes

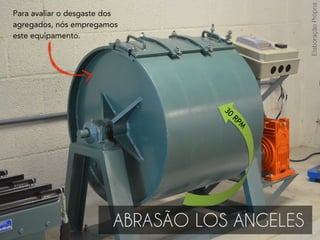

- 79. 30 RPM ABRASÃO LOS ANGELES ElaboraçãoPrópria Para avaliar o desgaste dos agregados, nós empregamos este equipamento.

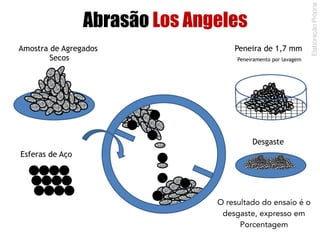

- 80. Amostra de Agregados Secos Esferas de Aço Peneira de 1,7 mm Desgaste Abrasão Los Angeles Peneiramento por lavagem ElaboraçãoPrópria O resultado do ensaio é o desgaste, expresso em Porcentagem
- 81. O desgaste é convencionalmente expresso pela porcentagem, em massa, do material que passa, após o ensaio, pela peneira de malha quadrada de 1,7 mm (ABNT nº 12) Abrasão Los Angeles

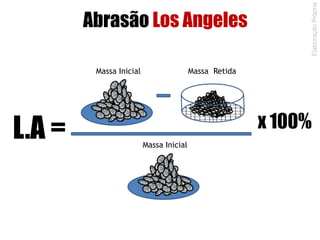

- 82. Massa Inicial Massa Retida Massa Inicial L.A = x 100% Abrasão Los Angeles
- 83. Massa Inicial L.A = x 100% Desgaste Abrasão Los Angeles ElaboraçãoPrópria
- 84. EXEMPLO

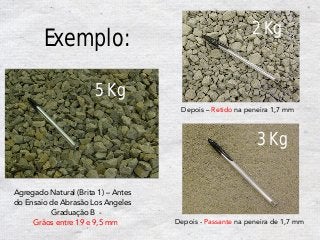

- 85. Agregado Natural (Brita 1) – Antes do Ensaio de Abrasão Los Angeles Graduação B - Grãos entre 19 e 9,5 mm Depois – Retido na peneira 1,7 mm Depois - Passante na peneira de 1,7 mm 5 Kg 2 Kg 3 Kg Exemplo:
- 86. Exemplo: Agregado Natural (Brita 1) – Antes do Ensaio de Abrasão Los Angeles Graduação B - Grãos entre 19 e 9,5 mm Depois – Retido na peneira 1,7 mm 5 Kg 2 Kg 5 – 2 5 x 100% = 60%

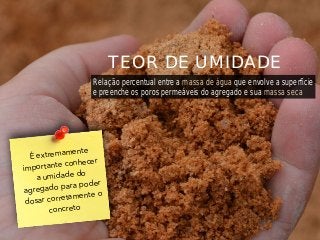

- 89. É extremamente importante conhecer a umidade do agregado para poder dosar corretamente o concreto TEOR DE UMIDADE Relação percentual entre a massa de água que envolve a superfície e preenche os poros permeáveis do agregado e sua massa seca

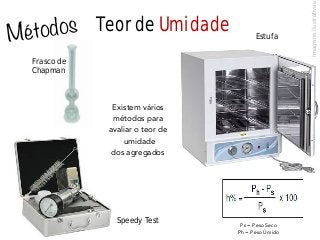

- 90. Teor de Umidade Speedy Test EstufaMétodos Frasco de Chapman ImagensIlustrativas Existem vários métodos para avaliar o teor de umidade dos agregados Ps = Peso Seco Ph = Peso Úmido
- 91. EXEMPLO

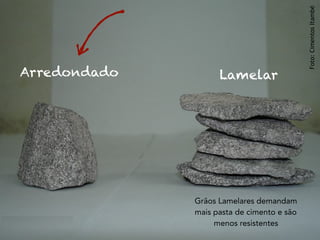

- 92. EXEMPLO: Massa de areia úmida = 300 g Massa de areia seca: 250 g Teor de umidade: ? g
- 93. EXEMPLO: Massa de areia úmida = 300 g Massa de areia seca: 250 g Teor de umidade: ? G Massa de água = Massa areia úmida – massa da areia seca = 50 g
- 94. EXEMPLO: Massa de areia úmida = 300 g Massa de areia seca: 250 g Teor de umidade: ? G Massa de água = Massa areia úmida – massa da areia seca = 50 g Umidade = Massa de água x 100% Massa de areia seca
- 95. EXEMPLO: Massa de areia úmida = 300 g Massa de areia seca: 250 g Teor de umidade: ? G Massa de água = Massa areia úmida – massa da areia seca = 50 g Umidade = Massa de água x 100% Massa de areia seca Umidade = 50 x 100% = 250

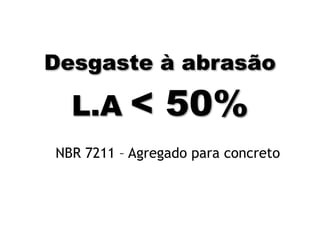

- 96. EXEMPLO: Massa de areia úmida = 300 g Massa de areia seca: 250 g Teor de umidade: ? G Massa de água = Massa areia úmida – massa da areia seca = 50 g Umidade = Massa de água x 100% Massa de areia seca Umidade = 50 x 100% = 250 Umidade = 20%

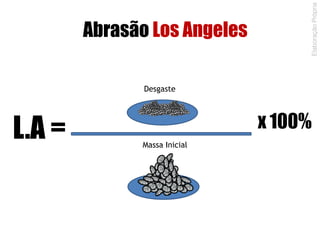

- 98. Inchamento Areia Seca Areia úmida EFEITO: A umidade acarreta o aumento de volume da areia. CAUSA: Afastamento entre as partículas pelo filme de água CUIDADO: para não alterar o traço quando medido em volume.

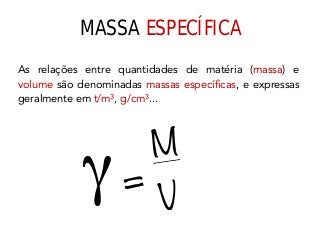

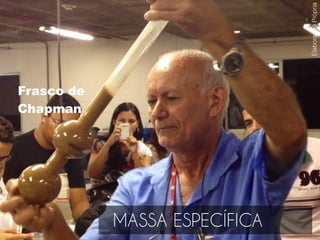

- 100. As relações entre quantidades de matéria (massa) e volume são denominadas massas específicas, e expressas geralmente em t/m³, g/cm³... MASSA ESPECÍFICA M V γ =

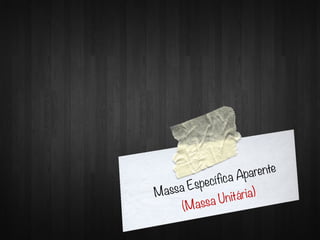

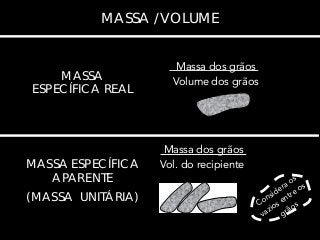

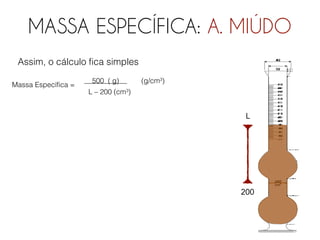

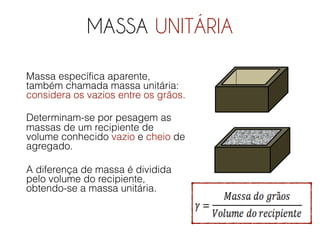

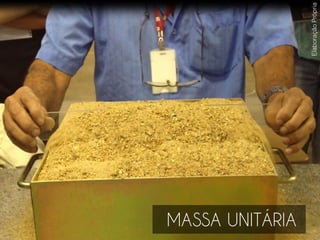

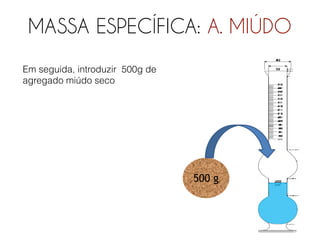

- 101. MASSA ESPECÍFICA REAL . Massa dos grãos . Volume dos grãos .. Massa dos grãos . Vol. do recipiente MASSA /VOLUME Considera os vazios entre os grãos MASSA ESPECÍFICA APARENTE (MASSA UNITÁRIA)

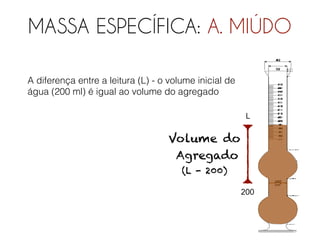

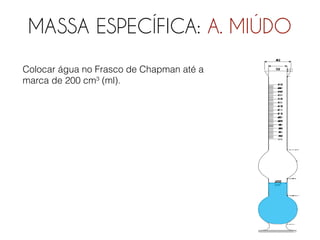

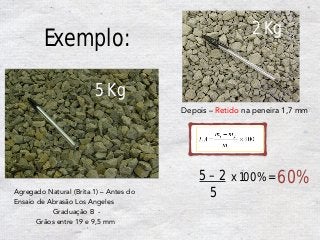

- 103. 13CAPÍTULOS M AIS DE 200 IM AGENS E ESQUEM AS BAIXE O E-BOOK NO SITE WWW.AMAZON.COM.BR
- 104. PARTE IIIQUESTÕES DE CONCURSO RESOLVIDAS

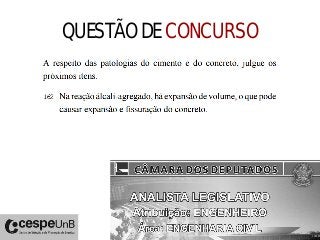

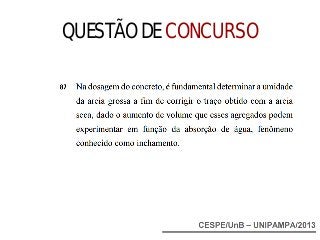

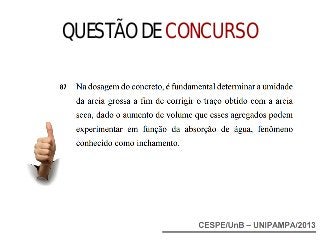

- 105. QUESTÃO DE CONCURSO

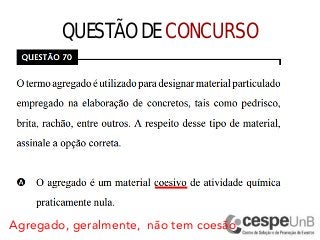

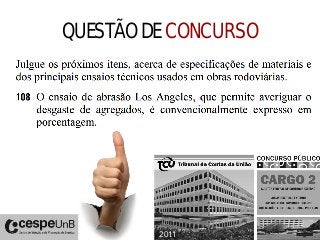

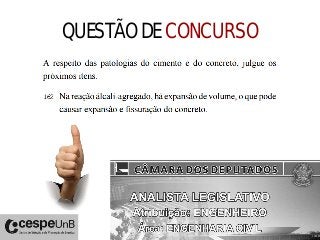

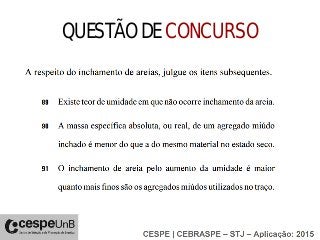

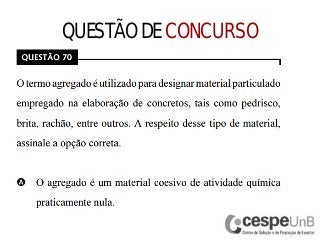

- 106. QUESTÃO DE CONCURSO Agregado, geralmente, não tem coesão

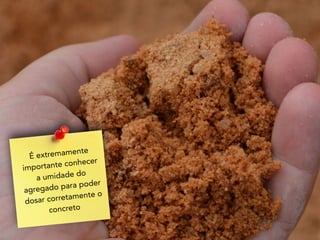

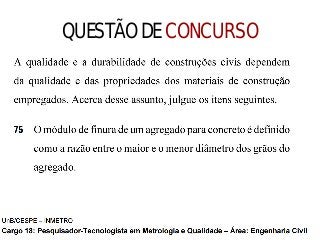

- 107. QUESTÃO DE CONCURSO

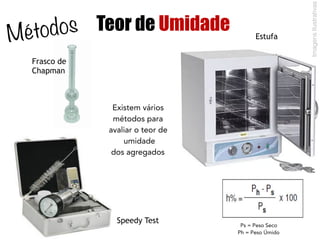

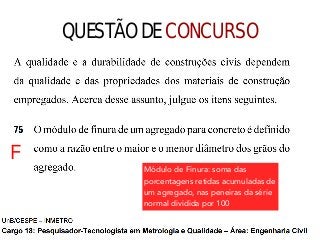

- 108. QUESTÃO DE CONCURSO F Módulo de Finura: soma das porcentagens retidas acumuladas de um agregado, nas peneiras da série normal dividida por 100

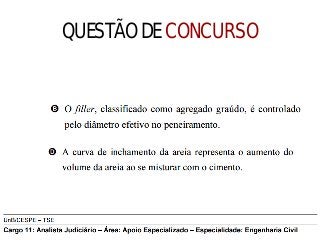

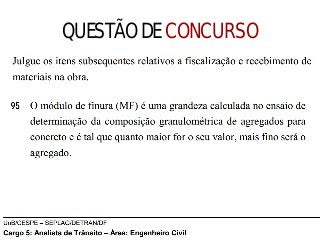

- 109. QUESTÃO DE CONCURSO

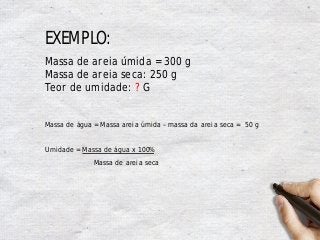

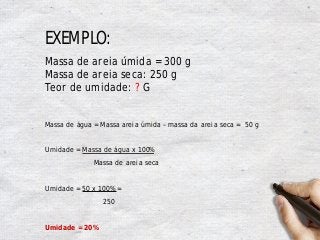

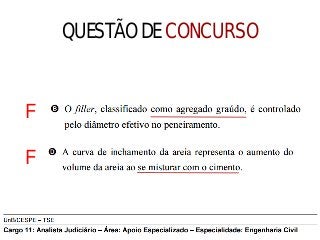

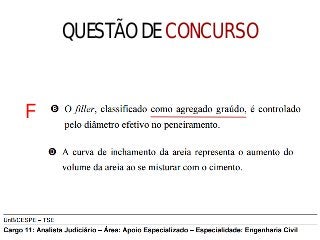

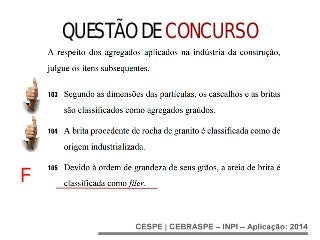

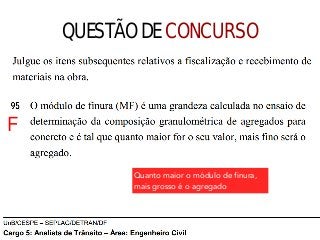

- 110. QUESTÃO DE CONCURSO F Quanto maior o módulo de finura, mais grosso é o agregado

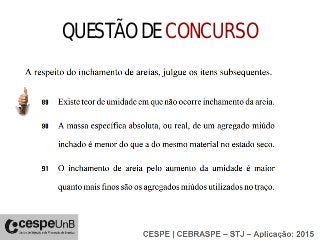

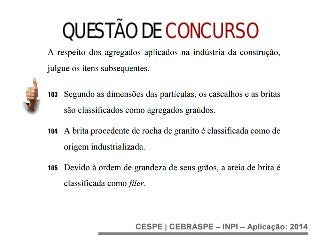

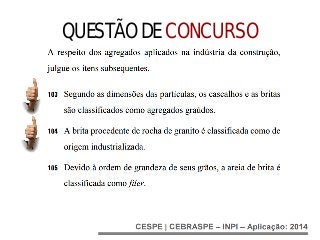

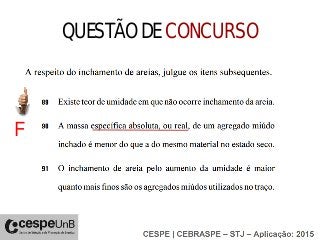

- 129. 13CAPÍTULOS M AIS DE 200 IM AGENS E ESQUEM AS BAIXE O E-BOOK NO SITE WWW.AMAZON.COM.BR

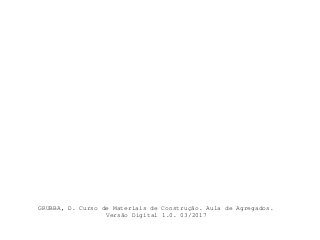

- 133. GRUBBA, D. Curso de Materiais de Construção. Aula de Agregados. Versão Digital 1.0. 03/2017
