2 factores que_fazem_variar_a_radiacao_solar

1) A radiação solar varia espacialmente devido à forma esférica da Terra e à latitude, e temporalmente devido aos movimentos de rotação e translação da Terra, causando as estações do ano. 2) Em Portugal, a radiação solar é maior no verão, entre janeiro e julho, quando os raios solares são menos oblíquos, e menor no inverno. 3) Além da latitude, outros fatores como a altitude, exposição, proximidade ao oceano e relevo influenciam a variação local da

Educação◦

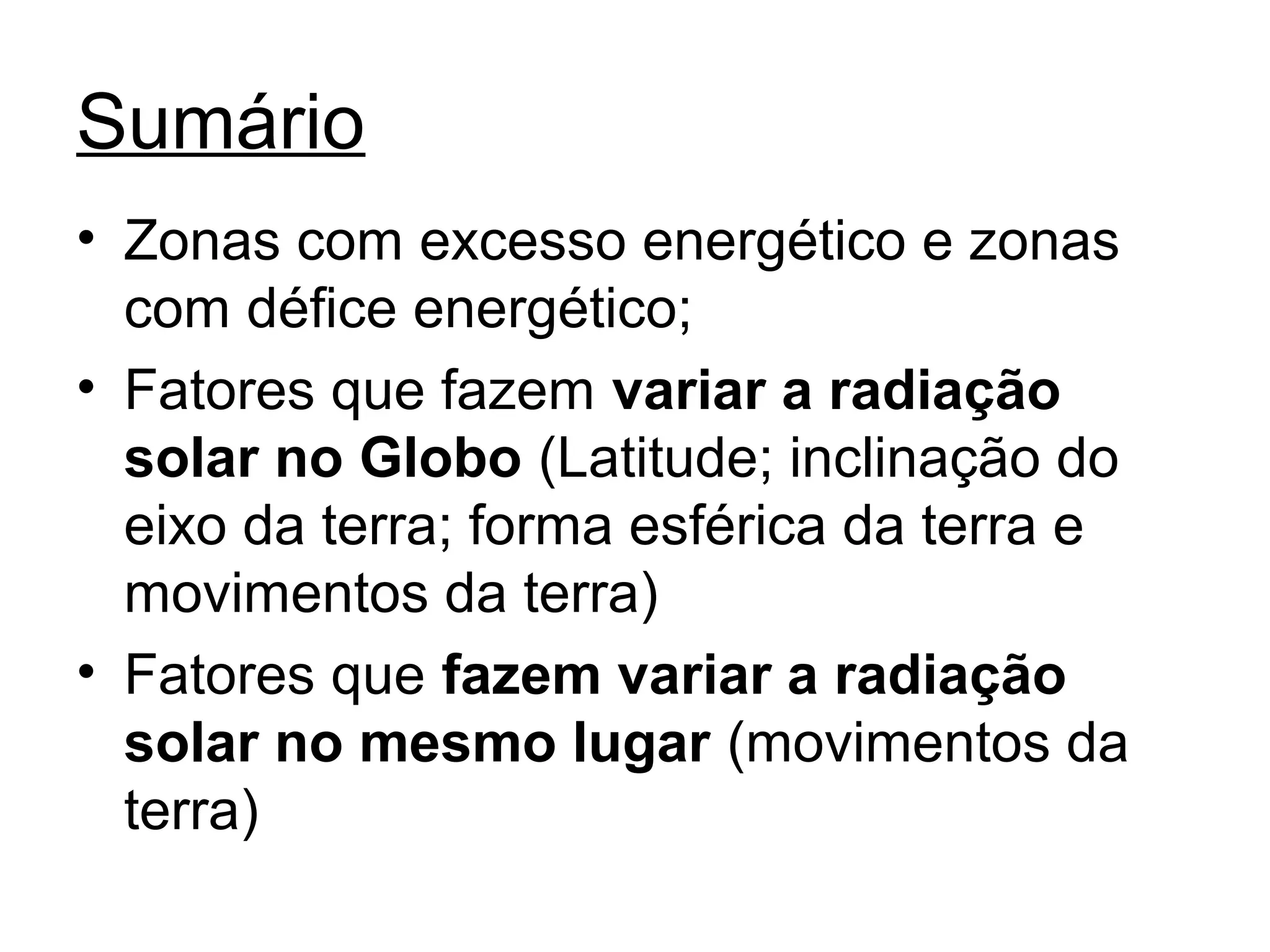

Sumário • Zonas com excesso energético e zonas com défice energético; • Fatores que fazem variar a radiação solar no Globo (Latitude; inclinação do eixo da terra; forma esférica da terra e movimentos da terra) • Fatores que fazem variar a radiação solar no mesmo lugar (movimentos da terra)

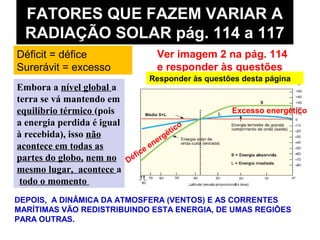

FATORES QUE FAZEM VARIAR A RADIAÇÃO SOLAR pág. 114 a 117 Embora a nível global a terra se vá mantendo em equilíbrio térmico (pois a energia perdida é igual à recebida), isso não acontece em todas as partes do globo, nem no mesmo lugar, acontece a todo o momento Ver imagem 2 na pág. 114 e responder às questões DEPOIS, A DINÂMICA DA ATMOSFERA (VENTOS) E AS CORRENTES MARÍTIMAS VÃO REDISTRIBUINDO ESTA ENERGIA, DE UMAS REGIÕES PARA OUTRAS. Excesso energético Défice energético Déficit = défice Surerávit = excesso Responder às questões desta página

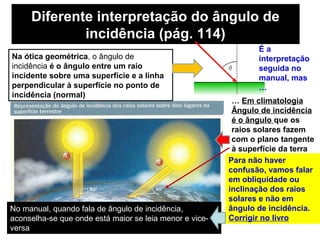

Diferente interpretação do ângulo de incidência (pág. 114) Na ótica geométrica, o ângulo de incidência é o ângulo entre um raio incidente sobre uma superfície e a linha perpendicular à superfície no ponto de incidência (normal) É a interpretação seguida no manual, mas … … Em climatologia Ângulo de incidência é o ângulo que os raios solares fazem com o plano tangente à superfície da terra Para não haver confusão, vamos falar em obliquidade ou inclinação dos raios solares e não em ângulo de incidência. Corrigir no livro No manual, quando fala de ângulo de incidência, aconselha-se que onde está maior se leia menor e vice- versa

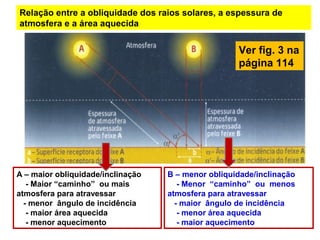

Relação entre a obliquidade dos raios solares, a espessura de atmosfera e a área aquecida Ver fig. 3 na página 114 A – maior obliquidade/inclinação - Maior “caminho” ou mais atmosfera para atravessar - menor ângulo de incidência - maior área aquecida - menor aquecimento B – menor obliquidade/inclinação - Menor “caminho” ou menos atmosfera para atravessar - maior ângulo de incidência - menor área aquecida - maior aquecimento

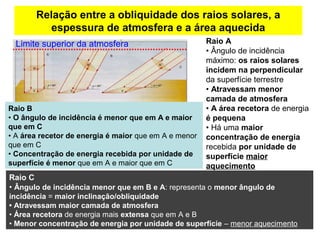

Relação entre a obliquidade dos raios solares, a espessura de atmosfera e a área aquecida Raio A • Ângulo de incidência máximo: os raios solares incidem na perpendicular da superfície terrestre • Atravessam menor camada de atmosfera • A área recetora de energia é pequena • Há uma maior concentração de energia recebida por unidade de superfície maior aquecimento Raio B • O ângulo de incidência é menor que em A e maior que em C • A área recetor de energia é maior que em A e menor que em C • Concentração de energia recebida por unidade de superfície é menor que em A e maior que em C Raio C • Ângulo de incidência menor que em B e A: representa o menor ângulo de incidência = maior inclinação/obliquidade • Atravessam maior camada de atmosfera • Área recetora de energia mais extensa que em A e B • Menor concentração de energia por unidade de superfície – menor aquecimento Limite superior da atmosfera

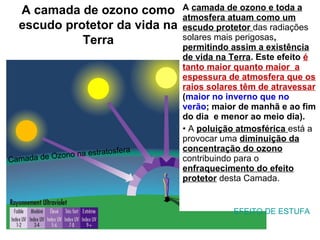

A camada de ozono como escudo protetor da vida na Terra A camada de ozono e toda a atmosfera atuam como um escudo protetor das radiações solares mais perigosas, permitindo assim a existência de vida na Terra. Este efeito é tanto maior quanto maior a espessura de atmosfera que os raios solares têm de atravessar (maior no inverno que no verão; maior de manhã e ao fim do dia e menor ao meio dia). • A poluição atmosférica está a provocar uma diminuição da concentração do ozono contribuindo para o enfraquecimento do efeito protetor desta Camada. Camada de Ozono na estratosfera EFEITO DE ESTUFA

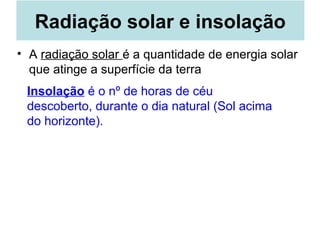

Radiação solar e insolação • A radiação solar é a quantidade de energia solar que atinge a superfície da terra Insolação é o nº de horas de céu descoberto, durante o dia natural (Sol acima do horizonte).

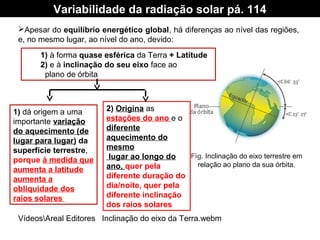

Fig. Inclinação do eixo terrestre em relação ao plano da sua órbita. 1) dá origem a uma importante variação do aquecimento (de lugar para lugar) da superfície terrestre, porque à medida que aumenta a latitude aumenta a obliquidade dos raios solares Apesar do equilíbrio energético global, há diferenças ao nível das regiões, e, no mesmo lugar, ao nível do ano, devido: Variabilidade da radiação solar pá. 114 1) à forma quase esférica da Terra + Latitude 2) e à inclinação do seu eixo face ao plano de órbita 2) Origina as estações do ano e o diferente aquecimento do mesmo lugar ao longo do ano, quer pela diferente duração do dia/noite, quer pela diferente inclinação dos raios solares VídeosAreal Editores Inclinação do eixo da Terra.webm

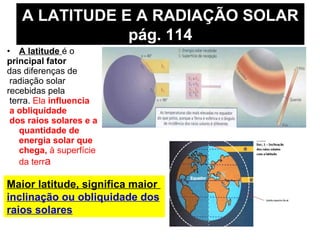

• A latitude é o principal fator das diferenças de radiação solar recebidas pela terra. Ela influencia a obliquidade dos raios solares e a quantidade de energia solar que chega, à superfície da terra A LATITUDE E A RADIAÇÃO SOLAR pág. 114 Maior latitude, significa maior inclinação ou obliquidade dos raios solares

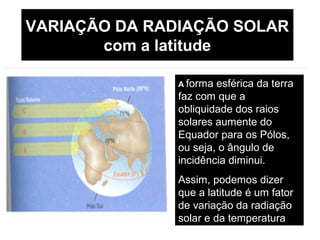

VARIAÇÃO DA RADIAÇÃO SOLAR com a latitude A forma esférica da terra faz com que a obliquidade dos raios solares aumente do Equador para os Pólos, ou seja, o ângulo de incidência diminui. Assim, podemos dizer que a latitude é um fator de variação da radiação solar e da temperatura

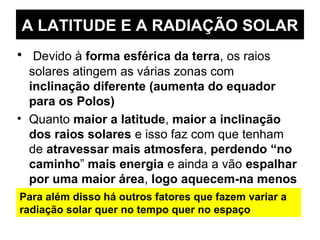

A LATITUDE E A RADIAÇÃO SOLAR • Devido à forma esférica da terra, os raios solares atingem as várias zonas com inclinação diferente (aumenta do equador para os Polos) • Quanto maior a latitude, maior a inclinação dos raios solares e isso faz com que tenham de atravessar mais atmosfera, perdendo “no caminho” mais energia e ainda a vão espalhar por uma maior área, logo aquecem-na menos Para além disso há outros fatores que fazem variar a radiação solar quer no tempo quer no espaço

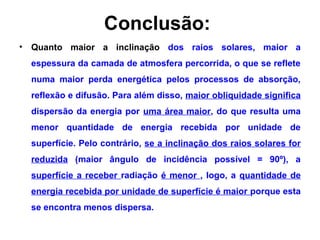

Conclusão: • Quanto maior a inclinação dos raios solares, maior a espessura da camada de atmosfera percorrida, o que se reflete numa maior perda energética pelos processos de absorção, reflexão e difusão. Para além disso, maior obliquidade significa dispersão da energia por uma área maior, do que resulta uma menor quantidade de energia recebida por unidade de superfície. Pelo contrário, se a inclinação dos raios solares for reduzida (maior ângulo de incidência possível = 90º), a superfície a receber radiação é menor , logo, a quantidade de energia recebida por unidade de superfície é maior porque esta se encontra menos dispersa.

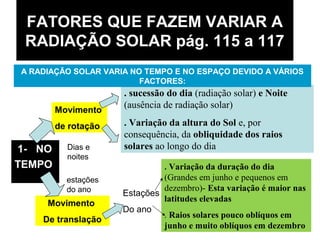

FATORES QUE FAZEM VARIAR A RADIAÇÃO SOLAR pág. 115 a 117 1- NO TEMPO . sucessão do dia (radiação solar) e Noite (ausência de radiação solar) . Variação da altura do Sol e, por consequência, da obliquidade dos raios solares ao longo do dia Movimento de rotação A RADIAÇÃO SOLAR VARIA NO TEMPO E NO ESPAÇO DEVIDO A VÁRIOS FACTORES: Movimento De translação Estações Do ano . Variação da duração do dia (Grandes em junho e pequenos em dezembro)- Esta variação é maior nas latitudes elevadas . Raios solares pouco oblíquos em junho e muito oblíquos em dezembro Dias e noites estações do ano

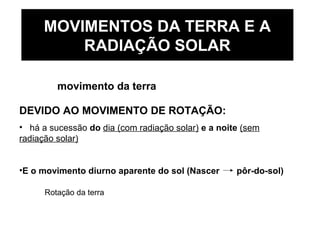

MOVIMENTOS DA TERRA E A RADIAÇÃO SOLAR movimento da terra DEVIDO AO MOVIMENTO DE ROTAÇÃO: • há a sucessão do dia (com radiação solar) e a noite (sem radiação solar) •E o movimento diurno aparente do sol (Nascer pôr-do-sol) Rotação da terra

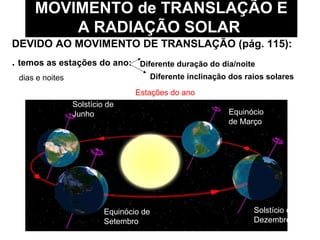

MOVIMENTO de TRANSLAÇÃO E A RADIAÇÃO SOLAR DEVIDO AO MOVIMENTO DE TRANSLAÇÃO (pág. 115): . temos as estações do ano: Diferente duração do dia/noite Diferente inclinação dos raios solares Solstício de Dezembro Solstício de Junho Equinócio de Março Equinócio de Setembro dias e noites Estações do ano

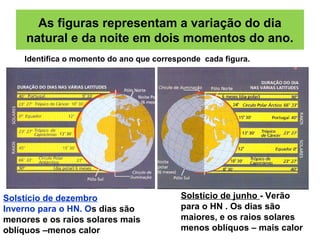

As figuras representam a variação do dia natural e da noite em dois momentos do ano. Identifica o momento do ano que corresponde cada figura. Solstício de dezembro Inverno para o HN. Os dias são menores e os raios solares mais oblíquos –menos calor Solstício de junho - Verão para o HN . Os dias são maiores, e os raios solares menos oblíquos – mais calor

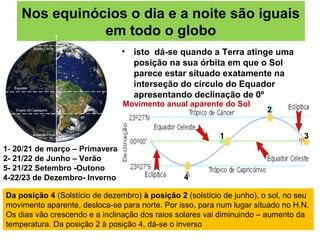

Nos equinócios o dia e a noite são iguais em todo o globo • isto dá-se quando a Terra atinge uma posição na sua órbita em que o Sol parece estar situado exatamente na interseção do círculo do Equador apresentando declinação de 0º 2 31 4 1- 20/21 de março – Primavera 2- 21/22 de Junho – Verão 5- 21/22 Setembro -Outono 4-22/23 de Dezembro- Inverno Da posição 4 (Solstício de dezembro) à posição 2 (solstício de junho), o sol, no seu movimento aparente, desloca-se para norte. Por isso, para num lugar situado no H.N. Os dias vão crescendo e a inclinação dos raios solares vai diminuindo – aumento da temperatura. Da posição 2 à posição 4, dá-se o inverso Movimento anual aparente do Sol

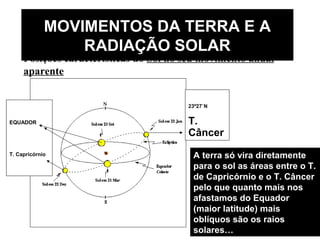

MOVIMENTOS DA TERRA E A RADIAÇÃO SOLAR 23º27`N T. Câncer EQUADOR T. Capricórnio Posições características do Sol no seu movimento anual aparente A terra só vira diretamente para o sol as áreas entre o T. de Capricórnio e o T. Câncer pelo que quanto mais nos afastamos do Equador (maior latitude) mais oblíquos são os raios solares…
MOVIMENTOS DA TERRA E A RADIAÇÃO SOLAR A radiação solar depende da altura do Sol: Devido à trajetória do Sol, a sua altura muda durante o dia e também durante o ano. No Verão o Sol está mais alto; os raios solares são menos oblíquos; a duração do dia é maior, pelo que a insolação e a temperatura são maiores

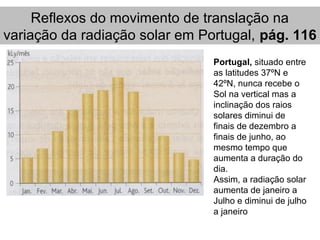

Reflexos do movimento de translação na variação da radiação solar em Portugal, pág. 116 Portugal, situado entre as latitudes 37ºN e 42ºN, nunca recebe o Sol na vertical mas a inclinação dos raios solares diminui de finais de dezembro a finais de junho, ao mesmo tempo que aumenta a duração do dia. Assim, a radiação solar aumenta de janeiro a Julho e diminui de julho a janeiro

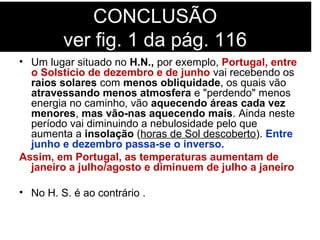

CONCLUSÃO ver fig. 1 da pág. 116 • Um lugar situado no H.N., por exemplo, Portugal, entre o Solstício de dezembro e de junho vai recebendo os raios solares com menos obliquidade, os quais vão atravessando menos atmosfera e "perdendo" menos energia no caminho, vão aquecendo áreas cada vez menores, mas vão-nas aquecendo mais. Ainda neste período vai diminuindo a nebulosidade pelo que aumenta a insolação (horas de Sol descoberto). Entre junho e dezembro passa-se o inverso. Assim, em Portugal, as temperaturas aumentam de janeiro a julho/agosto e diminuem de julho a janeiro • No H. S. é ao contrário .

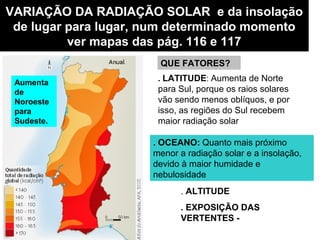

VARIAÇÃO DA RADIAÇÃO SOLAR e da insolação de lugar para lugar, num determinado momento ver mapas das pág. 116 e 117 . ALTITUDE . EXPOSIÇÃO DAS VERTENTES - QUE FATORES? . LATITUDE: Aumenta de Norte para Sul, porque os raios solares vão sendo menos oblíquos, e por isso, as regiões do Sul recebem maior radiação solar . OCEANO: Quanto mais próximo menor a radiação solar e a insolação, devido à maior humidade e nebulosidade Aumenta de Noroeste para Sudeste.

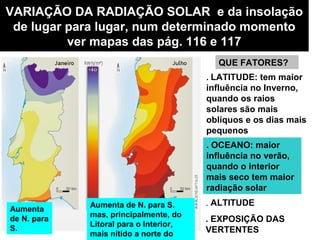

VARIAÇÃO DA RADIAÇÃO SOLAR e da insolação de lugar para lugar, num determinado momento ver mapas das pág. 116 e 117 . ALTITUDE . EXPOSIÇÃO DAS VERTENTES QUE FATORES? . LATITUDE: tem maior influência no Inverno, quando os raios solares são mais oblíquos e os dias mais pequenos . OCEANO: maior influência no verão, quando o interior mais seco tem maior radiação solar Aumenta de N. para S. Aumenta de N. para S. mas, principalmente, do Litoral para o Interior, mais nítido a norte do

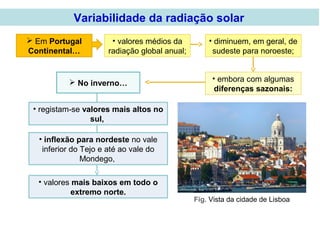

 Em Portugal Continental… • inflexão para nordeste no vale inferior do Tejo e até ao vale do Mondego,  No inverno… • registam-se valores mais altos no sul, • valores mais baixos em todo o extremo norte. Fig. Vista da cidade de Lisboa • valores médios da radiação global anual; • diminuem, em geral, de sudeste para noroeste; • embora com algumas diferenças sazonais: Variabilidade da radiação solar

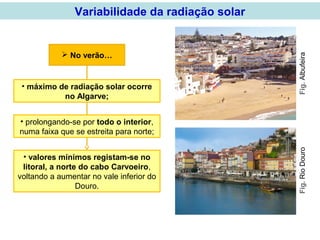

 No verão… • máximo de radiação solar ocorre no Algarve; • prolongando-se por todo o interior, numa faixa que se estreita para norte; • valores mínimos registam-se no litoral, a norte do cabo Carvoeiro, voltando a aumentar no vale inferior do Douro. Fig.RioDouroFig.Albufeira Variabilidade da radiação solar

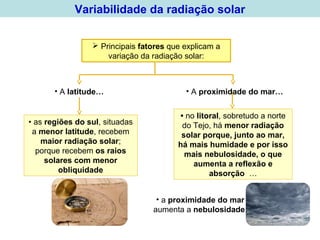

 Principais fatores que explicam a variação da radiação solar: • A proximidade do mar… • no litoral, sobretudo a norte do Tejo, há menor radiação solar porque, junto ao mar, há mais humidade e por isso mais nebulosidade, o que aumenta a reflexão e absorção … • as regiões do sul, situadas a menor latitude, recebem maior radiação solar; porque recebem os raios solares com menor obliquidade • A latitude… • a proximidade do mar aumenta a nebulosidade. Variabilidade da radiação solar

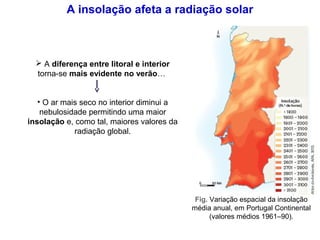

 A diferença entre litoral e interior torna-se mais evidente no verão… • O ar mais seco no interior diminui a nebulosidade permitindo uma maior insolação e, como tal, maiores valores da radiação global. Fig. Variação espacial da insolação média anual, em Portugal Continental (valores médios 1961–90). A insolação afeta a radiação solar

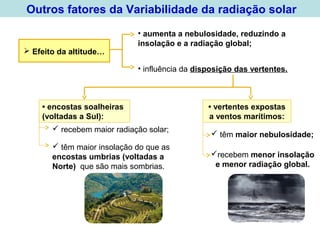

 Efeito da altitude… • vertentes expostas a ventos marítimos: • encostas soalheiras (voltadas a Sul): • aumenta a nebulosidade, reduzindo a insolação e a radiação global; • influência da disposição das vertentes.  recebem maior radiação solar;  têm maior insolação do que as encostas umbrias (voltadas a Norte) que são mais sombrias.  têm maior nebulosidade; recebem menor insolação e menor radiação global. Outros fatores da Variabilidade da radiação solar
VARIAÇÃO DA RADIAÇÃO SOLAR de lugar para lugar, num determinado momento. pág. Soalheira Umbria ou sombria O SOL, EM PORTUGAL “VEM” DE SUL… VALE MONTANHA No vale do Douro, a vertente direita (do lado Norte) é a mais soalheira pois está inclinada para Sul Voltada a NorteVoltada a Sul

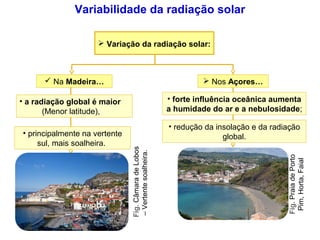

 Na Madeira… Fig.CâmaradeLobos –Vertentesoalheira.  Nos Açores… Fig.PraiadePorto Pim,Horta,Faial  Variação da radiação solar: • a radiação global é maior (Menor latitude), • principalmente na vertente sul, mais soalheira. • forte influência oceânica aumenta a humidade do ar e a nebulosidade; • redução da insolação e da radiação global. Variabilidade da radiação solar

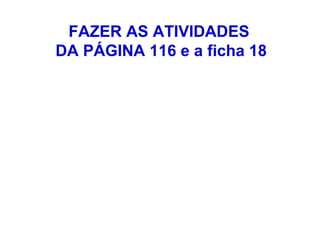

FAZER AS ATIVIDADES DA PÁGINA 116 e a ficha 18
