1. Eletricidade Geral
Capítulo 04
Técnico em Automação Industrial

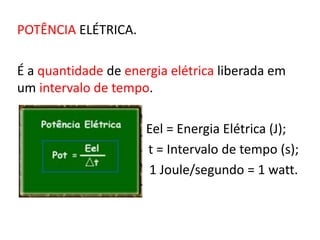

2. POTÊNCIA ELÉTRICA.
É a quantidade de energia elétrica liberada em
um intervalo de tempo.
Eel = Energia Elétrica (J);
t = Intervalo de tempo (s);
1 Joule/segundo = 1 watt.

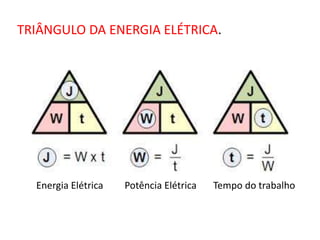

3. TRIÂNGULO DA ENERGIA ELÉTRICA.
Energia Elétrica Potência Elétrica Tempo do trabalho

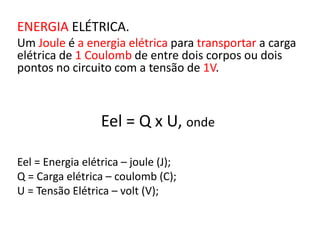

4. ENERGIA ELÉTRICA.
Um Joule é a energia elétrica para transportar a carga
elétrica de 1 Coulomb de entre dois corpos ou dois
pontos no circuito com a tensão de 1V.
Eel = Q x U, onde
Eel = Energia elétrica – joule (J);
Q = Carga elétrica – coulomb (C);
U = Tensão Elétrica – volt (V);

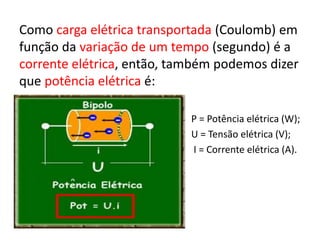

5. Como carga elétrica transportada (Coulomb) em
função da variação de um tempo (segundo) é a
corrente elétrica, então, também podemos dizer
que potência elétrica é:
P = Potência elétrica (W);
U = Tensão elétrica (V);
I = Corrente elétrica (A).

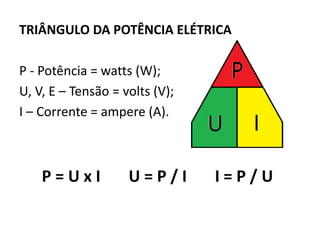

6. TRIÂNGULO DA POTÊNCIA ELÉTRICA
P - Potência = watts (W);
U, V, E – Tensão = volts (V);
I – Corrente = ampere (A).
P = U x I U = P / I I = P / U

7. EFEITO JOULE.
É a transformação de energia elétrica em energia
térmica (calor) ou energia luminosa (luz) em um
condutor ou componente percorrido por uma corrente
elétrica.
Um resistor é um componente que transforma
integralmente toda energia elétrica em energia térmica
(calor).

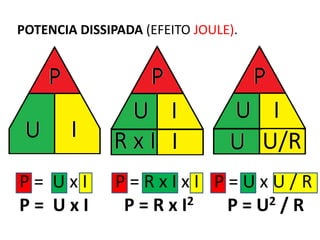

8. POTENCIA DISSIPADA (EFEITO JOULE).
P = R x I x I
P = R x I2
P = U x U / R
P = U2 / R
P = U x I
P = U x I

9. CONVERSÕES DE ENERGIA ELÉTRICA.
1 kWh
3,6 MJ
3.600 kJ
3.600.000 J
3.600.000 Ws

10. Exercícios Resolvidos:
1- Qual a potência elétrica de um chuveiro alimentado com uma tensão de
220 V, percorrido por uma corrente de 25 A?
No enunciado do problema foram fornecidos:
V = 220 V;
I = 25 A;
Foi solicitado a Potência elétrica. Pelo Triângulo da potência temos:
P = U x I = 220 V x 25 A = 5500 W
P = 5500 W

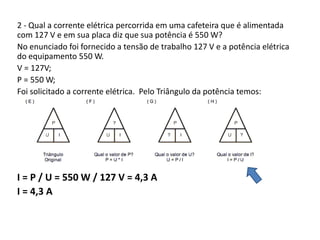

11. 2 - Qual a corrente elétrica percorrida em uma cafeteira que é alimentada
com 127 V e em sua placa diz que sua potência é 550 W?
No enunciado foi fornecido a tensão de trabalho 127 V e a potência elétrica
do equipamento 550 W.
V = 127V;
P = 550 W;
Foi solicitado a corrente elétrica. Pelo Triângulo da potência temos:
I = P / U = 550 W / 127 V = 4,3 A
I = 4,3 A

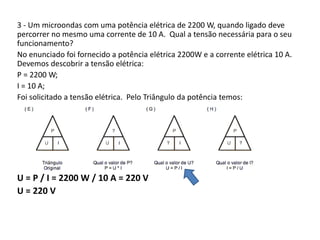

12. 3 - Um microondas com uma potência elétrica de 2200 W, quando ligado deve
percorrer no mesmo uma corrente de 10 A. Qual a tensão necessária para o seu
funcionamento?
No enunciado foi fornecido a potência elétrica 2200W e a corrente elétrica 10 A.
Devemos descobrir a tensão elétrica:
P = 2200 W;
I = 10 A;
Foi solicitado a tensão elétrica. Pelo Triângulo da potência temos:
U = P / I = 2200 W / 10 A = 220 V
U = 220 V

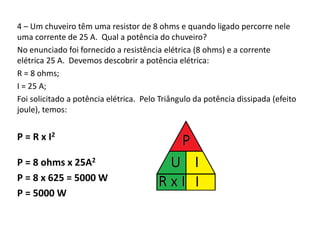

13. 4 – Um chuveiro têm uma resistor de 8 ohms e quando ligado percorre nele
uma corrente de 25 A. Qual a potência do chuveiro?
No enunciado foi fornecido a resistência elétrica (8 ohms) e a corrente
elétrica 25 A. Devemos descobrir a potência elétrica:
R = 8 ohms;
I = 25 A;
Foi solicitado a potência elétrica. Pelo Triângulo da potência dissipada (efeito
joule), temos:
P = R x I2
P = 8 ohms x 25A2
P = 8 x 625 = 5000 W
P = 5000 W

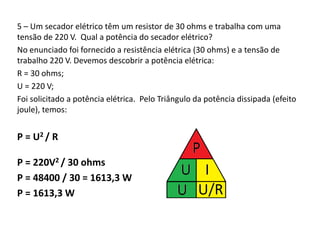

14. 5 – Um secador elétrico têm um resistor de 30 ohms e trabalha com uma
tensão de 220 V. Qual a potência do secador elétrico?
No enunciado foi fornecido a resistência elétrica (30 ohms) e a tensão de
trabalho 220 V. Devemos descobrir a potência elétrica:
R = 30 ohms;
U = 220 V;
Foi solicitado a potência elétrica. Pelo Triângulo da potência dissipada (efeito
joule), temos:
P = U2 / R
P = 220V2 / 30 ohms
P = 48400 / 30 = 1613,3 W
P = 1613,3 W

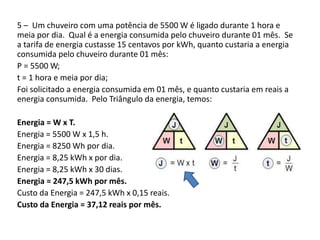

15. 5 – Um chuveiro com uma potência de 5500 W é ligado durante 1 hora e
meia por dia. Qual é a energia consumida pelo chuveiro durante 01 mês. Se
a tarifa de energia custasse 15 centavos por kWh, quanto custaria a energia
consumida pelo chuveiro durante 01 mês:
P = 5500 W;
t = 1 hora e meia por dia;
Foi solicitado a energia consumida em 01 mês, e quanto custaria em reais a
energia consumida. Pelo Triângulo da energia, temos:
Energia = W x T.
Energia = 5500 W x 1,5 h.
Energia = 8250 Wh por dia.
Energia = 8,25 kWh x por dia.
Energia = 8,25 kWh x 30 dias.
Energia = 247,5 kWh por mês.
Custo da Energia = 247,5 kWh x 0,15 reais.
Custo da Energia = 37,12 reais por mês.
